FANUC A06B-6110-H055 | Alpha i Power Supply Module aiPS 55 — 65 kW, 3-Fase 200–240 VAC Ingang, 283–339 VDC Uitgang, Regeneratief Type, Alpha i Serie, Japanse Oorsprong
Onderdeelnummer: A06B-6110-H055
Fabrikant: FANUC Corporation (Japan)
Productcategorie: Voeding Module — Alpha i Serie (aiPS)
Model: aiPS 55
Overzicht

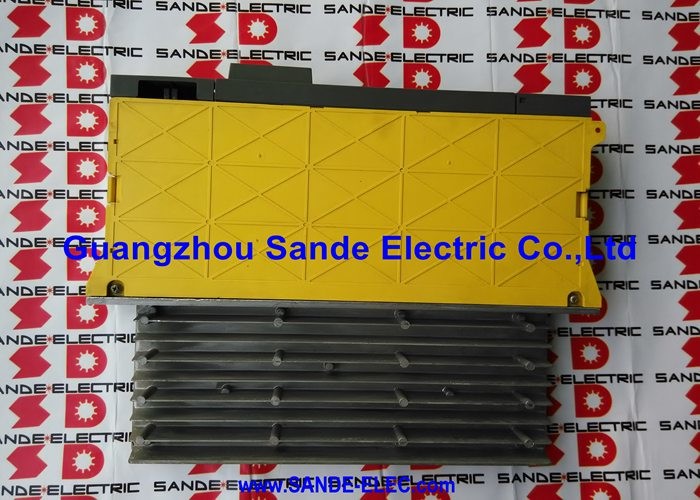

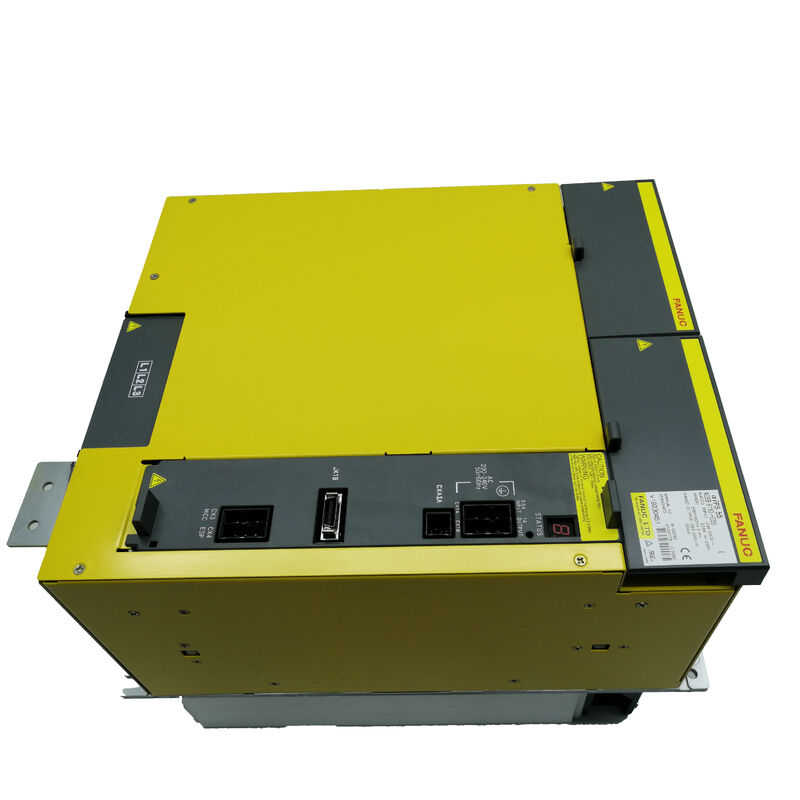

De FANUC A06B-6110-H055 is de 65 kW voeding module in FANUC's Alpha i serie aandrijfsysteem — de gemeenschappelijke DC-bus voeding die een rack van servo- en spindelversterkermodules van stroom voorziet.
Elke as op een FANUC Alpha i aandrijfsysteem trekt uiteindelijk zijn motorvermogen en retourneert zijn geregenereerde remenergie via deze enkele module. De aiPS 55 is de grootste standaard unit in FANUC's 200-volt klasse Alpha i voedingsbereik, geschikt voor de zwaarste machinegereedschaptoepassingen: grote bewerkingscentra, meerassige draaicentra en andere machines met veel assen en veeleisende gelijktijdige asbelasting.
FANUC's Alpha i serie vertegenwoordigde een aanzienlijke evolutie ten opzichte van de eerdere Alpha serie aandrijvingen.
Het Alpha i systeem integreerde busspanningsbewaking, foutdiagnostiek en communicatie met de CNC-controller rechtstreeks in de aandrijfmodules — de voeding module communiceert zijn status in realtime met de CNC, waardoor de controller kan reageren op gebeurtenissen in het aandrijfsysteem in plaats van ze alleen achteraf te detecteren.
De aiPS-aanduiding (Alpha i Power Supply) is de naamgevingsconventie voor deze generatie, onderscheiden van de eerdere PSM (Power Supply Module) aanduiding van de oorspronkelijke Alpha serie.
De A06B-6110-H055 levert gereguleerde DC-busspanning aan alle servo- en spindelversterkermodules (SVM en SPM) die op dezelfde DC-bus zijn aangesloten.
De regeneratieve functie is integraal — wanneer servo-assen vertragen of de spindel remt, wordt de kinetische energie die door de motoren wordt omgezet in elektrische energie, actief teruggevoerd naar de AC-voeding in plaats van te worden afgevoerd als warmte.
In machines met frequente versnellings- en vertragingscycli vermindert deze regeneratie het energieverbruik en elimineert de thermische belasting van resistieve remming.
Belangrijkste Specificaties
| Parameter |
Waarde |
| Model |
aiPS 55 |
| Vermogensclassificatie |
65 kW |
| Nominale Ingangsspanning |
200 – 240 VAC |
| Ingangsfasen |
3-Fase |
| Ingangsstroom |
228 A @ 200 V |
| Ingangsfrequentie |
50 / 60 Hz |
| Nominale Uitgangsspanning |
283 – 339 VDC |
| Type |
Regeneratieve voeding (vermogen keert terug naar AC-voeding) |
| Serie |
Alpha i (A06B-6110) |
| Oorsprong |
Japan |
De DC-bus Architectuur
In een FANUC Alpha i aandrijfsysteem is de voeding module het enige aansluitpunt op de hoofd AC-voeding.
Het gelijkricht de driefasige AC-ingang naar een gereguleerde DC-busspanning. Deze DC-bus is vervolgens rechtstreeks aangesloten op alle servo- en spindelversterkermodules die in dezelfde aandrijfkast zijn geïnstalleerd.
De individuele SVM- en SPM-versterkermodules trekken uit deze gedeelde DC-bus om hun respectievelijke motoren van stroom te voorzien.
Omdat de DC-bus gedeeld wordt, wordt het energiebudget van het gehele aandrijfsysteem centraal beheerd.
Wanneer meerdere assen tegelijkertijd vertragen, voedt de gecombineerde geregenereerde energie terug op de DC-bus.
De aiPS 55 gebruikt zijn actieve front-end (regeneratieve) circuit om deze energie terug te voeren naar de driefasige AC-voeding — een proces dat elektrisch schoon is en geen externe weerstanden of remunits vereist voor normale cycli.
Deze architectuur betekent ook dat de classificatie van de voeding module de piek gelijktijdige stroomvraag van alle aangesloten versterkermodules moet dekken.
De 65 kW classificatie van de A06B-6110-H055 maakt deze geschikt voor installaties waar de som van alle aangesloten motorvermogens tijdens de maximale gelijktijdige versnellingsvraag dit cijfer benadert.
Systeemdimensionering moet rekening houden met de duty cycle en de overlap tussen versnellings- en vertragingsgebeurtenissen over alle assen.
Context van de Alpha i Serie Aandrijfsysteem
De A06B-6110-H055 maakt deel uit van de A06B-6110 familie — FANUC's 200-volt klasse Alpha i voeding modules.
Het naamgevingspatroon binnen deze familie volgt een eenvoudige stapsgewijze vermogensreeks:
- aiPS 15 (A06B-6110-H015) — lichtere toepassingen
- aiPS 26 (A06B-6110-H026) — middenbereik
- aiPS 30 (A06B-6110-H030) — gemeenschappelijk meerassig bewerkingscentrum
- aiPS 45 (A06B-6110-H045) — toepassingen met hoger vermogen
- aiPS 55 (A06B-6110-H055) — het maximum van de A06B-6110 serie, voor de grootste machines
De A06B-6110-H055 bevindt zich aan de top van de 200-volt klasse binnen deze familie.
Machines die meer vermogen of een 400-volt AC-ingang vereisen, gebruiken een andere productfamilie (A06B-6150 voor de 400V Alpha i HV serie).
Systeemintegratie
De aiPS 55 wordt aangesloten op de driefasige hoofdvoeding van de machine via de ingangsklemmen.
De uitgaande DC-bus wordt via een stroomrail of bekabeling aangesloten op de CX2A/CX2B connectoren van de servo- en spindelversterkermodules.
Een magnetische schakelaar tussen de hoofdvoeding en de aiPS 55 ingangsklemmen zorgt voor de hoofdvoedingsisolatie van het systeem onder controle van de aan/uit-sequentie van het hoofdcircuit van de CNC.
De aiPS communiceert met de CNC via de communicatielink van het FANUC Alpha i serie aandrijfsysteem.
Deze link draagt versterkerstatus, alarmcodes en bewakingsgegevens over naar de CNC, waardoor de CNC aandrijfsysteemdiagnostiek op het bedieningspaneel kan weergeven en in realtime kan reageren op fouten op aandrijfniveau.
Veelgestelde Vragen
V1: De aiPS 55 vertoont een LED-alarm bij het opstarten. Wat is de meest voorkomende oorzaak van voedingalarmen bij de eerste inschakeling?
De meest voorkomende oorzaken zijn: een onderspanningsconditie op de driefasige ingang (meet lijn-naar-lijn ingangsspanningen en bevestig dat deze binnen 200–240V vallen), een ontbrekende fase (bevestig dat alle drie de fasen aanwezig en gebalanceerd zijn), een verkeerd aangesloten DC-busverbinding met de versterkermodules (bevestig dat alle DC-bus connectoren volledig zijn ingeschakeld), of een schakelaarsequentiefout waarbij de magnetische schakelaar niet correct is gesloten voordat de CNC het aandrijfsysteem in de gereed-status stuurt.
Controleer alle drie in volgorde voordat u een modulefout vermoedt.
V2: Kan de A06B-6110-H055 aiPS 55 worden gebruikt in een regio met een 50 Hz voeding?
Ja. De aiPS 55 accepteert zowel 50 Hz als 60 Hz ingang. De ingangsfrequentie specificatie van 50/60 Hz bevestigt dubbele frequentie compatibiliteit. Er is geen aanpassing of wijziging vereist wanneer de module op 50 Hz netspanning werkt. De uitgaande DC-busspanning en het vermogensvermogen van de module zijn bij beide frequenties gelijk.
V3: De machine heeft een aiPS 45 geïnstalleerd, maar heeft meer vermogen nodig vanwege een toegevoegde as. Kan de A06B-6110-H055 aiPS 55 deze direct vervangen?
De A06B-6110-H055 is een plug-compatibele vervanging voor elke kleinere aiPS module in dezelfde 200-volt klasse (A06B-6110 serie), mits de kast voldoende ruimte heeft voor de fysieke afmetingen van de aiPS 55 en de stroombekabeling geschikt is voor de hogere ingangsstroom (228A bij 200V).
Er zijn geen parameterwijzigingen nodig in de CNC — de classificatie van de voeding module is transparant voor de configuratie van het aandrijfsysteem van de CNC.
Bevestig de installatieafmetingen en de specificaties van de ingangsbekabeling voordat u verdergaat.
V4: Wat gebeurt er als de aiPS 55 ondergedimensioneerd is ten opzichte van de totale motorbelasting van het systeem?
Een ondergedimensioneerde voeding module kan de DC-busspanning niet stabiel houden onder piekversnellingsvraag. De DC-busspanning daalt onder het minimaal acceptabele niveau, wat een onderspanningsalarm in de versterkermodules veroorzaakt en ervoor zorgt dat de CNC een fout genereert.
In chronische onderdimensioneringssituaties valt de machine herhaaldelijk uit tijdens agressieve versnellingssequenties, maar werkt normaal tijdens lichtere belasting.
De oplossing is om de voeding module te dimensioneren naar de werkelijke piek gelijktijdige stroomvraag, inclusief een marge voor variatie in de duty cycle.
V5: Is een aparte regeneratieve ontladingsunit vereist met de A06B-6110-H055?
Nee. De aiPS 55 is een actief regeneratief type — het retourneert remenergie rechtstreeks naar de AC-voeding zonder dat een externe ontladingsweerstand of regeneratieve unit nodig is voor normale cycli.
Een externe regeneratieve ontladingsunit wordt alleen overwogen wanneer de geregenereerde energie tijdens noodstop of andere extreme remgebeurtenissen de regeneratiecapaciteit van de aiPS module overschrijdt.
Voor standaard machinegereedschaptoepassingen binnen het nominale vermogen van de module zijn geen extra ontladingscomponenten nodig.
