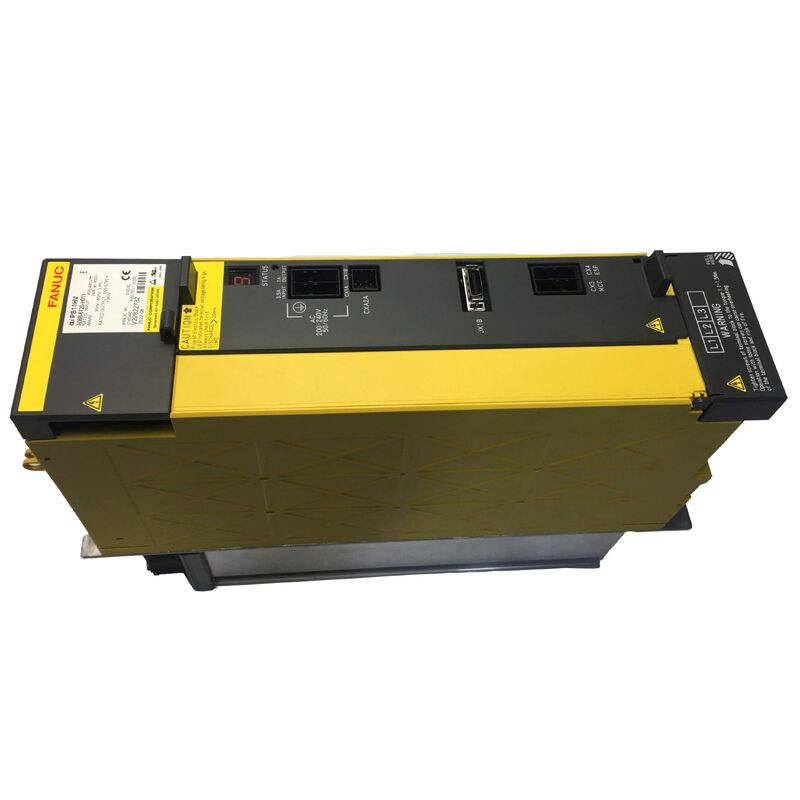

FANUC A06B-6120-H011 ∙ Alpha i PSM-11HVi voedingsmodule ∙ 11 kW / 400V AC / 90mm / externe verwarming

HV Wat onderscheidt deze module

De A06B-6120-H011 is de PSM-11HVi, de 11 kW voedingsmodule uit de Alpha i HV (High Voltage) serie van FANUC.Deze module accepteert 400V wisselstroom driefasige input en produceert de gereglementeerde gelijkstroombus die de servo- en spindelversterkermodules in dezelfde kast voedt.

Deze is niet uitwisselbaar met de standaard 200V Alpha PSM-serie (A06B-6077-H111, PSM-11).maar de A06B-6077 werkt vanaf 200 ̊230V wisselstroominvoer terwijl de A06B-6120 is ontworpen voor 400V wisselstroomDe ingekomen voedingsspanning van de machine bepaalt welke correct is. Het aanpassen van de verkeerde spanningsklasse PSM creëert een fundamentele mismatch die niet kan worden gecorrigeerd door parameters.

Met een vermogen van 11 kW voert de PSM-11HVi de gelijkstroombus voor het Alpha i HV-aandrijfsysteem met een vermogen van 400 V: een combinatie van HV-spindelversterkermodules en HV-servoversterkermodules verbonden met de gedeelde gelijkstroombus.De selectie van de juiste PSM-capaciteit is afhankelijk van de gecombineerde continue vraag van alle aangesloten HV-aandrijvingsmodules in de kast.

Belangrijkste specificaties

90 mm behuizing - koeling en conditie

De 90 mm brede behuizing van de PSM-11HVi draagt een externe radiator aan de achterkant, een interne ventilator die lucht door de besturingselektronica circuleert en een externe ventilator die de radiator koelt.Beide ventilatoren zijn slijtage-elementen de interne ventilator (die als apart reserveelement wordt gebruikt) moet met geplande tussenpozen worden vervangen om de koelprestaties te behouden. slijtage van de ventilator lager produceert hoorbaar geluid voordat de ventilator volledig uitvalt; plannen ventilator vervanging tijdens een geplande onderhoudsruimte in plaats van te wachten op een koelalarm.

De externe warmtezuiger gaat door het achterpaneel van de kast.met voldoende ruimte voor de luchtstroom van de verwarmingsbakHet blokkeren van het koelpad van de heatsink veroorzaakt bij belasting een warmte-overbelastingsalarm.

Veelgestelde vragen

V1: Wat is het verschil tussen de A06B-6120-H011 (PSM-11HVi) en de A06B-6077-H111 (PSM-11)?

Beide zijn 11 kW stroomvoorziening modules met een breedte van 90 mm, maar ze dienen verschillende invoerspanningsklassen.De aandrijvingsmodules die ze aansturen zijn ook verschillend. De A06B-6120 levert HV-rated Alpha i aandrijvingsmodules ontworpen voor 400V-invoer.Bevestig de voedingsspanning van de machine en de aangesloten aandrijfmodules voordat u bestelt.

V2: Kunnen de PSM-11HVi-platen individueel worden gerepareerd?

De besturingskaart en het bedradingsbord zijn niet afzonderlijk verkrijgbaar.De 100A-transistormodule en de koelventilatoren zijn beschikbaar als afzonderlijke reserveonderdelen en kunnen tijdens het gebruik worden vervangen.

Vraag 3: De PSM-11HVi geeft een busoverspanningsalarm onder normale belasting.

Een overspanning van de bus onder normale belasting zonder zwaar regeneratief remmen wijst op een storing in de actieve rechtgeverfase van een IGBT- of poort aandrijfscircuit dat niet meer correct regelt.Niet resetten en hervatten van de werkingEen ongecontroleerde DC-busspanningstoename kan de aangesloten aandrijfmodules beschadigen.

V4: Verplicht vervanging van de A06B-6120-H011 wijzigingen in CNC-parameters?

De PSM slaat geen CNC-parameters op. Na fysieke vervanging, herstel stroom en controleer de correcte DC-busspanning bij de aangesloten HV-aandrijvingsmodules voordat assen worden ingeschakeld.Bevestig dat alle aansluitkabels en glasvezelverbindingen naar de aandrijflijn correct zijn geplaatst voordat u opstart.

V5: Hoe moet een gebruikte A06B-6120-H011 worden beoordeeld voordat deze wordt geïnstalleerd?

Controleer of beide ventilatoren glad draaien en de juiste snelheid hebben bij opstarten. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditions. Bron van leveranciers die belastingonderzoek en een garantieperiode vanaf de installatie aanbieden.
