FANUC SERVO MOTOR A06B-0246-B101 A06B0246B101 AO6B-O246-B1O1

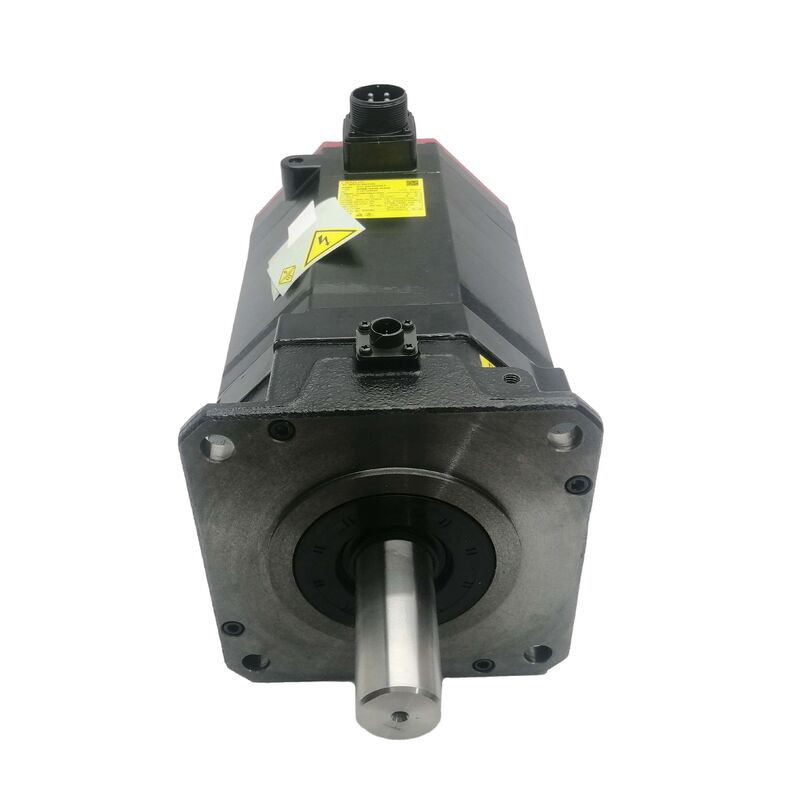

FANUC A06B-0246-B101 ∙ AC22/2000i AC Servomotor ∙ Rechte gladde as / i1000 Encoder / 22 Nm klasse / 2000 tpm

AC22/2000i Waar deze motor past

De A06B-0246-B101 draagt de aanduiding AC22/2000i: 22 Nm standmomentklasse bij een maximale toerental van 2000 tpm van de Alpha C-servomotorserie van FANUC. The 22 Nm torque class positions it between the lighter α12/3000 (12 Nm) and the heavier α30/1200 (30 Nm) motor classes — appropriate for primary feed axis drives on medium-to-large CNC machining centres and turning centres where sustained torque at moderate speed is the design requirement.

Bij een maximale toerental van 2000 t/min is het koppelvermogen de prioriteit in plaats van een hoge traverse-snelheid.000 rpm produces 20 m/min — adequate for most machining centre feed axis rapid traverse requirements while delivering the 22 Nm continuous torque that sustains cutting forces on heavier machine structures.

De B101-configuratie heeft een rechte gladde as met de aanduiding SLK, wat betekent dat er geen sleutelweg is.Deze schacht stijl vereist een correcte knoop klemmoment bij de installatie en periodieke inspectie, aangezien bij de wrijvingsclamping onder aanhoudende omkeringsbelastingen glijden kan ontstaan indien de klemkracht in de loop van de tijd afneemt.Bevestig dat de bestaande koppelknop boring overeenkomt met de gladde as specificatie voor het monteren.

Belangrijkste specificaties

i1000 Encoder

De i1000 is een inkrementele encoder. Bij elke opstart is een referentie-retourcyclus vereist om de aspositie te bepalen voordat de machine onderdelen kan produceren.Dit is standaard en verwacht gedrag voor machines gebouwd met Alpha C serie incrementele encoder motorenAls absolute positie bij aansturing zonder homing vereist is, is de motorvariant met een absolute encoder de juiste specificatie.

Veelgestelde vragen

V1: Wat betekent de SLK (smooth shaft) voor de selectie van koppelingen?

SLK identificeert een rechte as zonder bewerkte sleutelweg.Het knooppunt moet een gladde wrijvingsvorm hebben met de juiste afmetingen voor de asdiameterHet koppel van het knooppunt moet bij de installatie worden toegepast op de door de fabrikant van de koppeling aangegeven waarde.een onjuist gedraaide wrijvingsclampsnoer kan gedurende de levensduur micro-slip ontwikkelen.

V2: Welke versterkers zijn compatibel met de A06B-0246-B101?

De AC22/2000i-klasse wordt gecombineerd met SVM-versterkermodules van de FANUC Alpha C-serie uit de A06B-6079- of A06B-6096-FSSB-familie bij de passende stroomcapaciteit voor de motorklasse van 22 Nm.Bevestig het specifieke versterkermodel en de nominale stroom ervan tegen de nominale stroom van de motor voordat de versterker wordt gekoppeldDeze motor is niet compatibel met versterkers van de Beta-serie.

Vraag 3: De machine vereist homing bij elke power-up. Is dit door de i1000 encoder?

Ja, de i1000 is incrementaal, het heeft geen absoluut positiegeheugen en vereist een referentie-terugkeercyclus bij elke oplaad om de as datum vast te stellen.Dit is normaal bedrijfsgedrag voor machines die zijn uitgerust met Alpha C-inkrementele encodermotoren.Voor absolute positie zonder homing is een motorvariant met een absolute pulsecoder nodig.

V4: Na vervanging van de motor door A06B-0246-B101 is de fout op de as groter dan voorheen.

Controleer of de motor van de CNC voldoet aan de specificaties van AC22/2000i.Controleer de gladde schacht koppeling knooppunt een knooppunt die niet volledig is vastgeklemd op de vlakke as creëert mechanische misalignment die wrijving toe te voegen, die zich manifesteert als een volgende fout voordat de koppeling mechanisch faalt.

V5: Waar komt de A06B-0246-B101 vandaan?

Door middel van de FANUC Alpha C motor aftermarket bieden gespecialiseerde CNC motordealers en reparatiebedrijven uitwisseling, geteste overschotten en herbouwdiensten.(i1000) van de naamplaat van de geïnstalleerde motor vóór bestellingUitwisselingsprogramma's vereisen meestal dat de motor uitvalt als kernterugkeer.
