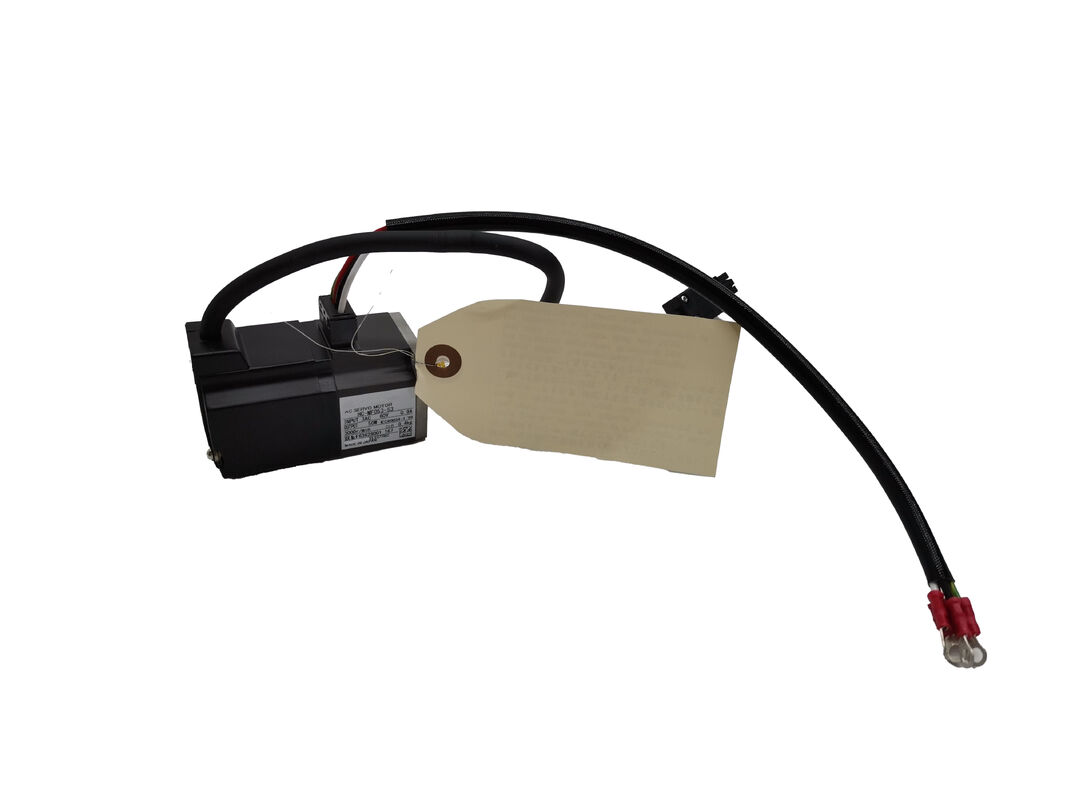

Mitsubishi HC-MF73-S15 AC Servomotor — HC-MF Serie 750W Motor met spiebaan

Wanneer stabiel, soepel koppel de prioriteit heeft

Er is een categorie servomotoren die niet jaagt op de koppen van specificatiebladen — geen exotische encoderresolutie, geen extreem lage inertiewaarden — maar die zijn reputatie verdient door jaar na jaar betrouwbaar te draaien in enkele van de meest veeleisende CNC-omgevingen in de branche. De Mitsubishi HC-MF73-S15 behoort tot die categorie.

Onderdeel van Mitsubishi's HC-MF serie — een lijn gebouwd rond ontwerpprincipes voor medium-traagheid, kleine capaciteit — levert deze motor 750W (0,75 kW) aan nominaal vermogen bij 3.000 RPM op een driefasige AC 117V voeding, met een verbruik van 5,2 A onder nominale omstandigheden. De uitgaande as is een φ19 mm rechte as met spiebaan, die de positieve mechanische koppeling biedt die koppelomkerende toepassingen vereisen. Er is geen elektromagnetische rem op deze variant. Stroom- en encoderverbindingen worden naar voren geleid via stekkers, een praktische indeling voor CNC-machinebehuizingen waar kabelgeleiding aan de achterkant beperkt is.

De motor heeft een gesloten constructie met geforceerde luchtkoeling — robuust gebouwd voor echte werkplaatsomgevingen in plaats van klimaatgeregelde laboratoria.

Technische Specificaties

De HC-MF Serie in Context

De HC-MF lijn dateert van vóór de HC-MFS generatie. Waar de HC-MFS een 17-bits absolute encoder gebruikt die communiceert via een digitale seriële link, gebruikt de HC-MF een OBA analoge encoder — een sinus/cosinus signaal encoder die standaard was op MR-J2 versterkers. Dit betekent dat de HC-MF73-S15 rechtstreeks een MR-J2 aandrijfmotor is. Hij past niet rechtstreeks in MR-J2S, MR-J3 of MR-J4 versterkers zonder compatibiliteitsevaluatie, omdat elke generatie de communicatieprotocollen van de encoder heeft gewijzigd.

Voor onderhoudstechnici die MR-J2-gestuurde machines draaiende houden, is dit onderscheid wat de HC-MF73-S15 het juiste vervangingsonderdeel maakt. De nieuwere MFS variant, hoewel

in sommige opzichten dimensionaal vergelijkbaar

, gebruikt een ander type encoder en is gekoppeld aan MR-J2S aandrijvingen — deze zijn niet uitwisselbaar zonder aandrijfwijzigingen en parameterwerk.Het medium-traagheidskarakteristiek van de HC-MF serie past goed bij CNC-werktuigmachine-voedingsassen

: vergevingsgezinder onder wisselende belastingsomstandigheden dan laag-traagheidsmotoren, en responsiever dan hoog-traagheidsontwerpen wanneer versnellingssnelheden belangrijk zijn. Hij kan het soort bidirectionele, belastingsvariërende asbewegingen aan dat voorkomt bij frees-, boor- en draaibewerkingen zonder de gain-hunting problemen die ondermaatse motoren vaak vertonen.

Asconfiguratie en installatie-opmerkingen

De spiebaan in de φ19 mm as is een praktische noodzaak voor elke as waar koppelomkeringen frequent voorkomen of waar axiale belastingen een spiebaanloze koppeling na verloop van tijd zouden kunnen laten slippen. Spiebaanverbindingen brengen koppel over door mechanische ingrijping, niet door wrijving — en bij 750W met 3.000 RPM beschikbaar, introduceren puur wrijvingskoppelingen een faalmodus die simpelweg niet nodig is.Bij montage moet de HC-MF 750W klasse motor worden geïnstalleerd op een 300 x 300 x 12 mm aluminium flens

(of equivalent thermisch massa) om voldoende warmteafvoer te garanderen onder continue nominale bedrijfsvoorwaarden. Dit is een motor die afhankelijk is van geleidende warmteoverdracht naar zijn montage als onderdeel van zijn thermisch beheer — installatie op een thermisch geïsoleerde of ondermaatse montageplaat zal het continue bedrijfsvermogen van de motor verminderen.

De naar voren gerichte connectorindeling, gedeeld over de HC-MF serie, houdt kabelgeleiding voorspelbaar en vermijdt de noodzaak om kabels rond de achterkant van de motor te leiden — een detail dat ertoe doet in dicht verpakte asassemblages.

ToepassingsgeschiktheidDe HC-MF73-S15 wordt het meest aangetroffen op CNC-bewerkingscentra, draaibanken en freesmachines uit de late jaren 90 en vroege jaren 2000 die oorspronkelijk waren geconfigureerd met MR-J2 servosystemen. Naast CNC komt de serie ook voor in geautomatiseerde assemblageapparatuur, X-Y positioneringsstages en verpakkingsmachines

uit dezelfde generatie.

Voor al deze machines die nog in productie zijn, is de HC-MF73-S15 de betrouwbare, identieke vervanging die het systeemintegratiewerk vermijdt dat een overstap tussen generaties zou vereisen.

Veelgestelde Vragen

V1: Welke servo-aandrijving is vereist voor de HC-MF73-S15?A: Deze motor is ontworpen voor Mitsubishi MR-J2 serie

servo-versterkers. De OBA analoge encoder die op HC-MF serie motoren is gemonteerd, communiceert specifiek met MR-J2 aandrijvingen. Hij is niet compatibel met MR-J2S, MR-J3 of MR-J4 versterkers zonder een conversie of vervangende aandrijfopstelling.

V2: Wat betekent de S15-aanduiding, en is deze motor verkrijgbaar met een rem?

A: Het S15-achtervoegsel geeft de as- en montageconfiguratie aan — specifiek, een standaard rechte as met spiebaan en geen elektromagnetische rem. Een versie met rem van dezelfde basis motor is verkrijgbaar onder de HC-MF73B aanduiding, die een rem toevoegt die bij uitschakelen vasthoudt voor verticale as- of positiebehoudtoepassingen.

V3: Wat is het verschil tussen de HC-MF73 en de HC-MFS73?A: Beide zijn 750W, 3.000 RPM motoren uit de Mitsubishi HC medium-traagheid familie, maar ze behoren tot verschillende aandrijfgeneraties. De HC-MF73 gebruikt een OBA analoge encoder en koppelt met MR-J2 aandrijvingen. De HC-MFS73 gebruikt een 17-bits absolute encoder en koppelt met MR-J2S

aandrijvingen. Ze zijn niet direct uitwisselbaar — het omwisselen van de ene voor de andere vereist een aandrijfwijziging of extra interfacehardware.

V4: Wat zijn de meest voorkomende faalmodi op de HC-MF73-S15?

A: De OBA analoge encoder is het meest voorkomende serviceonderdeel — signaaldegradatie uit zich als onregelmatige snelheidsmetingen of positioneringsfouten voordat er een volledige storing optreedt. Lagerslijtage is het andere veelvoorkomende probleem bij toepassingen met hoge cycli. Beide zijn repareerbaar door ervaren servomotor servicebedrijven. De geforceerde luchtkoelventilator op deze motor moet ook periodiek worden gecontroleerd, aangezien een defecte ventilator thermische overbelasting kan veroorzaken bij langdurige bedrijfscycli.

V5: Kan de HC-MF73-S15 worden gebruikt als een directe vervanging voor andere HC-MF 750W varianten?

A: Mechanisch delen veel HC-MF 750W varianten dezelfde flensafmetingen en asmaat, waardoor fysieke installatie eenvoudig is. Verifieer echter altijd of het encoder type en de connectorconfiguratie overeenkomen voordat u een directe omwisseling aanneemt. Sommige varianten hebben verschillende kabeluitvoeroriëntaties of encoder signaaltypes die de compatibiliteit met bestaande bedrading en aandrijvingen kunnen beïnvloeden.
