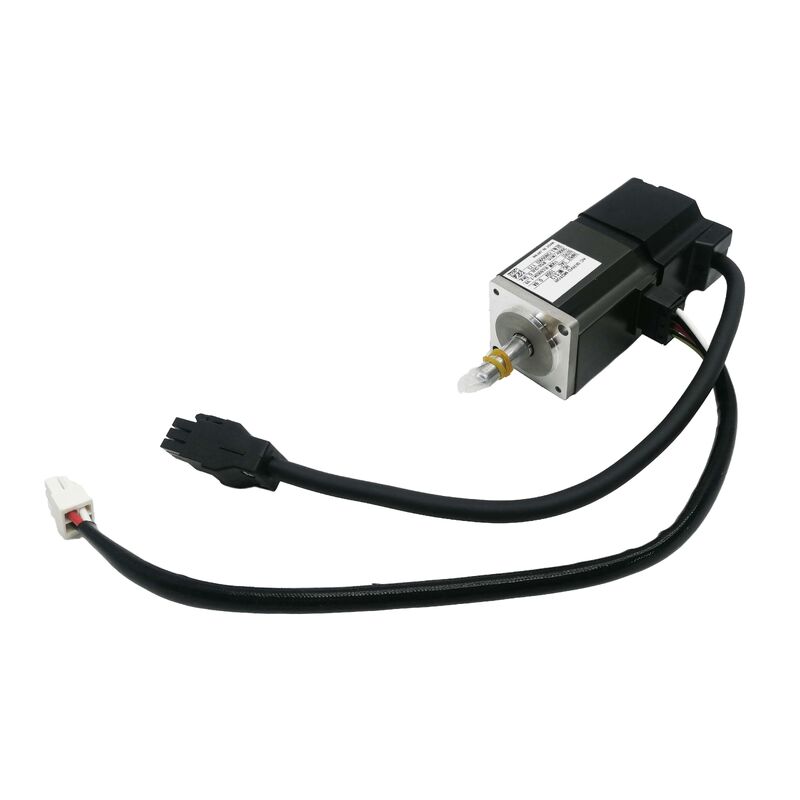

Mitsubishi HC-MFS13G1 AC Servomotor
HC-MFS Serie 100W Servomotor met reductie
Compact ontwerp met precieze output
De Mitsubishi HC-MFS13G1 is een compacte, laagvermogen servomotor, ontworpen voor nauwkeurige positioneringstaken in CNC- en robotsystemen. Deze motor handhaaft een strakke snelheidsregeling bij lage toerentallen, levert herhaalbaar koppel zonder te jagen, en past in krappe asconstructies waar ruimte beperkt is.
Gebouwd op het HC-MFS-serieplatform van Mitsubishi's MELSERVO J2S-lijn, beschikt deze 100W (0,1 kW) AC borstelloze servomotor over een geïntegreerde reductie-eindoverbrenging. De basis motor werkt op 3.000 RPM met een nominaal koppel van 0,32 Nm.
De geïntegreerde eindoverbrenging vermenigvuldigt het uitgangskoppel terwijl de asnelheid proportioneel wordt verlaagd, waardoor de G1-variant ideaal is voor toepassingen die gecontroleerde, hoogkoppelrotatie bij lagere snelheden vereisen. De 17-bit absolute encoder biedt een feedbackresolutie van 131.072 pulsen per omwenteling, wat nauwkeurige, herhaalbare bewegingscontrole mogelijk maakt.
Technische Specificaties
| Parameter |
Waarde |
| Nominaal Vermogen |
100W (0,1 kW) |
| Nominale Snelheid Basis Motor |
3.000 RPM |
| Nominaal Koppel (Motor) |
0,32 Nm |
| Nominale Stroom |
0,85 A |
| Voedingsspanning |
3-fase, 200V klasse (105V nominaal) |
| Encoder Type |
17-bit Absoluut |
| Encoder Resolutie |
131.072 ppr |
| Eindoverbrenging Configuratie |
Geïntegreerde reductie-eindoverbrenging |
| Motor Serie |
HC-MFS (Medium inertie, kleine capaciteit) |
| Koelmethode |
Natuurlijke convectie |
| Beschermingsgraad |
IP65 |
| Compatibele Servo Versterkers |
MR-J2S serie |
| Omgevingstemperatuur |
0 tot +40°C |
Voordelen Geïntegreerde Eindoverbrenging
De geïntegreerde reductie-eindoverbrenging dient als koppelvermenigvuldiger - naarmate de uitgaande asnelheid afneemt, neemt het beschikbare koppel proportioneel toe. Deze fabrieksmatige integratie behoudt compacte afmetingen, elimineert potentiële uitlijningsproblemen van extern gekoppelde reductoren, en vereenvoudigt de installatie in ruimtebeperkte machineasbehuizingen.
De HC-MFS-serie kenmerkt zich door medium-inertie eigenschappen, wat zorgt voor een voorspelbare dynamische respons over het gehele snelheidsbereik. Deze gebalanceerde prestatie maakt het geschikt voor robotgewrichtassen, X-Y tafel aandrijvingen, indexeertafels en kleine toevoeras toepassingen waar soepele snelheidsvolging essentieel is.
Aandrijfcompatibiliteit en Systeemintegratie
De HC-MFS13G1 is ontworpen voor gebruik met MR-J2S serie servo versterkers. De 17-bit absolute encoder communiceert native met MR-J2S aandrijvingen, en ondersteunt het behoud van de absolute positie door stroomcycli heen wanneer een back-up batterij is geïnstalleerd.
Opmerking: De HC-MFS-serie is stopgezet door Mitsubishi en opgevolgd door nieuwere HF- en HG-serie motoren. Voor retrofitting en vervangingstoepassingen op bestaande machines die worden aangestuurd door MR-J2S, blijft de HC-MFS13G1 het juiste compatibele onderdeel.
Toepassingsomgevingen
De IP65-classificatie biedt volledige stofafsluiting en weerstand tegen gerichte waterstralen, waardoor het geschikt is voor de meeste gesloten CNC- en automatiseringsomgevingen. Natuurlijke convectiekoeling elimineert onderhoud aan koelventilatoren, waardoor potentiële faalpunten in zwaar cyclische toepassingen worden verminderd.
Typische toepassingen omvatten apparatuur voor halfgeleiderhandling, assemblage van medische apparaten, kleine CNC-frezen, en robotassemblagecellen waar compacte servokoppen in krappe configuraties worden gestapeld.
Veelgestelde Vragen
Welke servo versterker vereist de HC-MFS13G1?
Deze motor is ontworpen voor gebruik met Mitsubishi MR-J2S serie servo versterkers. De 17-bit absolute encoder communiceert direct met MR-J2S aandrijvingen en is niet native compatibel met MR-J3 of MR-J4 versterkers zonder conversie-interfaces.
Wat is het doel van de "G1" aanduiding?
De G1-suffix duidt op een geïntegreerde precisie reductie-eindoverbrenging die de uitgaande asnelheid verlaagt en tegelijkertijd het beschikbare koppel vermenigvuldigt. Dit maakt de motor geschikt voor toepassingen die hoog koppel vereisen bij lagere uitgangssnelheden zonder externe reductoren.
Is de HC-MFS13G1 nog in productie?
Nee. De HC-MFS-serie is stopgezet door Mitsubishi Electric. Voor nieuwe systeemontwerpen worden de huidige HF- en HG-serie motoren van Mitsubishi aanbevolen. Voor onderhoud en vervanging op bestaande machines die worden aangestuurd door MR-J2S, blijven originele HC-MFS13G1 eenheden beschikbaar via industriële distributeurs.
Bevat deze motor een elektromagnetische rem?
Nee. De standaard G1-variant bevat geen ingebouwde rem. Voor verticale as toepassingen die positiebehoud bij stroomuitval vereisen, zou een variant met rem (aangeduid met een "B" suffix) nodig zijn.
Kan de HC-MFS13G1 een HC-MFS13 (zonder tandwiel) vervangen in een bestaande machine?
Niet als een directe plug-and-play vervanging. De geïntegreerde eindoverbrenging verandert de uitgaande asnelheid, het koppel en de fysieke afmetingen. Het wisselen van varianten vereist mechanische aanpassingen aan koppelingen, herberekeningen van de belastingsinertie en aanpassingen van de servo-parameters.
De Mitsubishi HC-MFS13G1 is een stopgezet model. Verifieer de compatibiliteit van de aandrijving, de mechanische pasvorm en de encoderparameters met uw bestaande systeem specificaties voordat u een vervanging zoekt.
