GE FANUC SERVO MOTOR A06B-0227-B000 A06B0227B000 AO6B-O227-BOOO

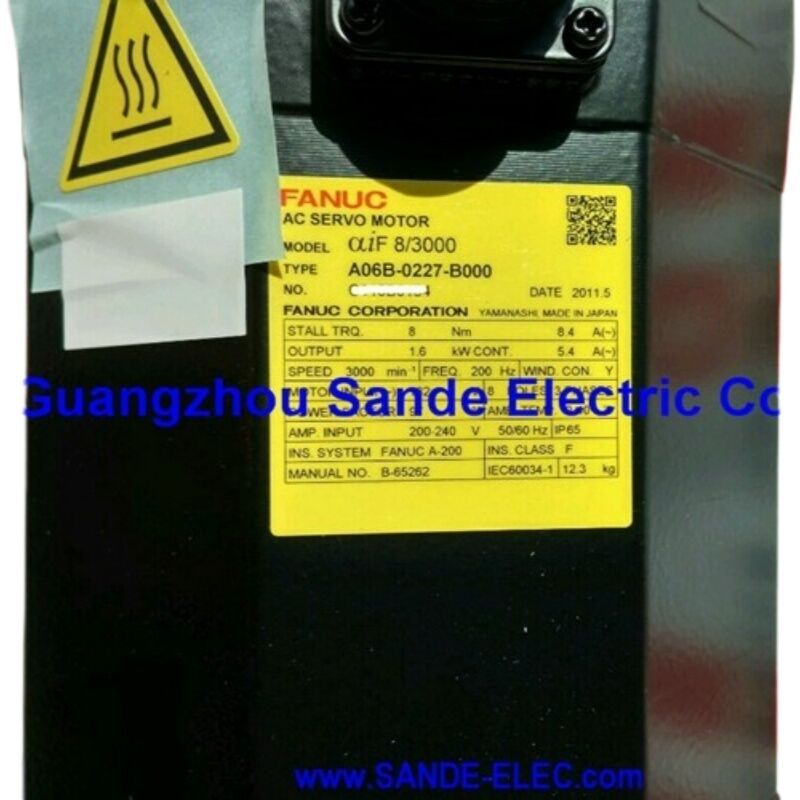

GE Fanuc A06B-0227-B000 AC servomotor αiF 8/3000, Conical Shaft, A1000 Absolute, zonder rem

Productoverzicht

Deelnummer:A06B-0227-B000

Ook gezocht als:A06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

Motormodel:αiF 8/3000 (Alpha iF 8/3000)

Merk:GE Fanuc / Fanuc

Classificatie:Fanuc Alpha iF serie AC borstelloze servomotor 8 Nm Stall Torque, 1,6 kW, 3.000 tpm, Taper Shaft met sleutel, geen rem, Alpha i A1000 Absolute Pulse Coder, IP65

Technische specificaties

GE FANUC

Er is wat verwarring over de bronnen van deGE FanucGE Fanuc was een joint venture tussen General Electric en Fanuc Ltd. die hoofdzakelijk actief was op de Noord-Amerikaanse markt voor CNC en automatisering.De motoren die worden geproduceerd onder de merknaam GE Fanuc ¥ inclusief de A06B-0227-B000 ¥ zijn identiek aan hun tegenhangers onder de merknaam FanucDezelfde motor, dezelfde encoder, dezelfde elektrische eigenschappen, dezelfde versterker compatibiliteit.Het etiket van GE Fanuc weerspiegelt slechts de commerciële regeling waaronder het product op bepaalde markten werd verkocht.

Voor onderhouds- en inkoopdoeleinden zijn een motor met de GE Fanuc A06B-0227-B000 en een motor met de Fanuc A06B-0227-B000 hetzelfde fysieke onderdeel, compatibel met dezelfde versterkers,en vervangbaar door dezelfde vervangende motor, ongeacht welke merknaam op het etiket staat.

Acht Newton-meters bij 3000 RPM

Bij8 Nm stationair koppelen1.6 kWDe Fanuc αiF 8/3000 heeft een zeer productieve positie in het Fanuc αiF servomotorassortiment.Het zit op een punt waar het koppel output is aanzienlijk genoeg om middelgrote machine-gereedschap voedingsassen te rijden onder realistische snijbelastingen, terwijl het plafond van 3.000 t/min en het compacte frame de motor fysiek beheersbaar houden en de kosten van het systeem redelijk zijn.

Op een 10 mm golfschroef met een mechanisch rendement van 90% draagt 8 Nm ongeveer 4,5 kN aan aanhoudende axiale stuwkracht.Dit omvat de belastingen op de as X en Z van een middelgroot CNC-draaicentrum dat typische staafdiameter heeft.Het is de eerste machine die in de Gemeenschap is ontwikkeld.6 kW aanhoudend vermogen levert het energiebudget voor aanhoudende snijpassages zonder thermische overbelasting, zelfs in productieomgevingen met een hoge werkcyclus.

Dekoppelconstante van 0,95 Nm/ADeze motor genereert bijna 1 Nm per ampère stallcorrent, wat een efficiënt elektromagnetisch ontwerp weerspiegelt voor de formaat van het frame.rotorinertie van 0,00257 kg·m2stelt het dynamische karakter van de motor hoog genoeg dat de motor niet onstabiel wordt onder de scherpe versnellingsvraag van korte slag snelle traverse bewegingenBeide cijfers zijn van belang voor servosysteemechnici die de dynamische prestaties van de as ontwerpen of oplossen.

Taper Shaft met sleutel

Elke A06B-0227-B000 met eenmet een diameter van niet meer dan 20 mm,.Deze koppelingsinterface is de standaard voor servomotoren van werktuigmachines geweest gedurende decennia van Fanuc-motorgeneraties en de redenen blijven nu even relevant als toen de conische as voor het eerst werd ingevoerd.

De conische geometrie creëert een automatisch zelfcentrerend effect tijdens de knoopinstallatie.het conische contact tussen de knoopboor en de as brengt de knoop automatisch concentrisch op de motoras-as afGeen schitteren, geen uitloopmeting, geen iteratieve aanpassing.Op een CNC-as waarbij de motor-screw-uitlijning rechtstreeks van invloed is op de volgende fout en de kwaliteit van de oppervlakteafwerking, deze herhaalbare koppelgeometrie is de enigszins complexere installatieprocedure waard in vergelijking met een rechte schachtontwerp.

De sleutel in de overeenkomstige sleutelweg zendt koppel door middel van positieve mechanische betrokkenheid.de sleutel is comfortabel binnen haar draagcapaciteit. De sleutel is er niet omdat 8 Nm dit om structurele redenen vereist, maar omdat de combinatie van coniciteit plus sleutel zorgt voor een betrouwbare koppeloverdracht onder omgekeerde belastingen, trillingen,en thermische cyclus zonder het risico van verwarring of geleidelijk loslopen, wat de zuiver door wrijving vastgeklemde koppelingen gedurende lange serviceintervallen kan beïnvloeden.

Voor vervangingsdoeleinden is de knooppunt die al aan het aandrijvingsmechanisme van de machine is bevestigd aan deze conische geometrie.inspecteer de conische oppervlakken op verwarring of beschadiging, de nieuwe motor installeert, de knoop opnieuw installeert met de trekbout volgens de specificatie.

Alpha i A1000 Absolute Encoder

DeAlpha i A1000-pulscoderis de standaard absolute encoder voor de Fanuc αiS- en αiF-motorfamilies en heeft dezelfde operationele implicaties op de A06B-0227-B000 als op elke andere motor met A1000:de ascoördinaat is onmiddellijk bekend bij elke CNC-aanschakeling, zonder enige eigen beweging.

Wanneer de CNC aan de start van een schakeling, na een E-stop recovery, na een nachtelijke stilstand: elke met een A1000-encoder uitgeruste as meldt onmiddellijk haar positieDe machine gaat in de automatische modus klaar om te draaien. Geen begeleide referentie-terugkeer, geen wachten op assen om hun markers te vinden, geen productie vertraging bij het opstarten.

Voor een productiefaciliteit met meerdere CNC-machines met elk meerdere assen:Deze operationele eigenschap vertaalt zich in tijdsbesparingen in reële tijd die zich ophopen in elke ploeg en elke werkdag.En voor machines die halverwege het programma stoppen bij een alarm of een stroomgebeurtenis, betekent de absolute encoder dat de as opnieuw begint vanaf precies de gestopte positie ∼ geen herpositionering onzekerheid,geen gesloopt onderdeel van een as dat niet wist waar het was na herstel.

De A1000 levert1,000,000 pulsen per omwentelingOp een 10 mm golfschroef komt elk getal overeen met 10 nanometer lineaire verplaatsing, de resolutie waarmee de Fanuc CNC de positie-lus sluit.Dit is de basis voor de dimensionale nauwkeurigheid en de kwaliteit van de oppervlakte afwerking die moderne CNC-bewerkingscentra zijn gebouwd om te bereiken.

Onderhoud van de batterij:de back-upbatterij is in de αiSV servoversterker, niet in de motor. vervang het wanneer de Fanuc CNC een laag batterij alarm uitzendt. een volledig uitgeputte batterij zet de multi-turn teller terug,vereist dat een eenmalige asherverwijzing nodig is om het coördinatsysteem van de machine te herstellen vermijdbaar met tijdig onderhoud van de batterij.

Geen remmen Wanneer Servo Lock de juiste oplossing is

DeB000-benamingbevestigt dat deze motor geen elektromagnetische rem heeft op de overweldigende meerderheid van de horizontale assen en op alle assen waar de zwaartekracht niet werkt in de richting van de asrotatie,Dit is de juiste en passende specificatie..

Wanneer de αiSV-versterker actief is en de servo-lus gesloten is, rapporteert de A1000-encoder de positie op 1,000Het vermogen van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting.De positie van de as in rust wordt met dezelfde nauwkeurigheid als de positie van de as tijdens de beweging gehouden. De servo-slot is niet een gedegradeerde houdingsmodus, maar dezelfde gesloten lusbesturing die de beweging regeltOp horizontale assen is dit vasthouden betrouwbaar, nauwkeurig en vereist het geen extra hardware.

De configuratie zonder rem zorgt ervoor dat de motorcarrosserie lichter en korter blijft dan de gelijkwaardige geremdde varianten.vereenvoudigt het elektrische paneel van de machine door het remsysteem en de bijbehorende relaislogische werking te elimineren, en verwijdert de remschijf als slijtagecomponent die diensturen ophoopt.

Wanneer een as een zwaartekrachtsbelasting draagt, is verticale pen-aandrijvingen, hellende voedingssystemen, kanteltabellen  alleen servo-sloten bij servo-uit is onvoldoende en is een gebremse motor vereist.In de reeks A06B-0227, deB300(taperas, 24V veerrem, A1000 absoluut) is het rem-equivalent voor verticale astoepassingen..

A06B-0227-serie: Configuratieverwijzing

Alle varianten in de A06B-0227-serie delen de αiF 8/3000 motorbody 8 Nm stal, 1,6 kW, 3,000 rpm, A1000 absolute encoder.

De B000 is de standaard IP65 basislijn met coniciteit plus sleutel, zonder remmen ­ de meest voorkomende configuratie voor horizontale middachs CNC-toepassingen.#0100 verzegelde variantHet is belangrijk om te weten of de motor in de juiste opstelling is voordat u een vervanging bestelt.

Compatibiliteit tussen versterker en CNC-systeem

De A06B-0227-B000 werkt metServoversterkers van de Fanuc αi-serie (αiSV) de αiSV 20- of αiSV 40-module, afhankelijk van de specifieke configuratie van de aandrijfkast voor de huidige klasse van deze motor.Fanuc-series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B en 32i.

De motor is niet compatibel met originele versterkers van de α-serie (niet-i), die een ander serie-encoderprotocol gebruiken, of met Fanuc β-serie aandrijvingen.bevestigen dat de parameters van de CNC-as overeenkomen met de motortype-specificatie αiF 8/3000, maximaal toerental en stroomlimiet

Typische toepassingen

Middenformaat CNC-bewerkingscentrum voor primaire voedingsassen.X, Y en Z tafel, zadel,en spindelkop aandrijvingen op verticale en horizontale bewerkingscentra, waarbij het 8 Nm-standmoment de gecombineerde asmassa en snijkrachtvraag van een middelgrote productiemachine verwerkt.

CNC-draaicentrale draagwagen en dwarsdraaien.Z-assen draag- en X-assen dwars-slide-aandrijvingen op middelgrote CNC-draaicentra die typische productie-draaibelastingen verwerken,waarbij de αiF 8/3000 het koppel en de snelheid voor productieve voertempo's over het werkstukbereik van de machine levert.

Meersachtige bewerkingscentra ∼ secundaire aandrijving.B-as roterende aandrijvingen, lineaire hulpassen en secundaire plaatsingsmechanismen op meerasige bewerkingscentra waarbij de koppelklasse van 8 Nm correct overeenkomt met het belastingsbudget van de secundaire as.

Fanuc-gecontroleerde automatiserings- en manipulatieapparatuur.Primary positionering drives op Fanuc-gecontroleerde automatiseringsplatformen, delenoverdrachtsystemen,en geïntegreerde bewerkingscellen waarbij de combinatie αiSV/αiF 8/3000 een betrouwbare servoprestatie in gesloten lus biedt met absolute positiebehoud.

Veelgestelde vragen

V1: Is er enig verschil tussen een motor met het etiket "GE Fanuc" en een motor met het etiket "Fanuc" voor dit onderdeelnummer?

GE Fanuc was de commerciële naam van de gemeenschappelijke onderneming waaronder Fanuc-producten gedurende een periode op de Noord-Amerikaanse markten werden verkocht.De motoren worden door Fanuc vervaardigd volgens dezelfde specificaties, ongeacht de merknaam die op het label staat.Een GE Fanuc A06B-0227-B000 en een Fanuc A06B-0227-B000 zijn dezelfde motor, compatibel met dezelfde versterkers, en uitwisselbaar als vervanging voor elkaar.

Vraag 2: Verplicht deze motor na elke cnc-krachtcyclus een homing?

Nee, deAlpha i A1000 is een seriële absolute encoder∆ de meervoudige draaipositie wordt gehandhaafd door het uitschakelen van de back-upbatterij in de Fanuc αiSV-servoversterker.de ascoördinaat is onmiddellijk beschikbaar zonder enige referentieretoerbeweging. De enige uitzondering is als de back-upbatterij volledig opraakt, waardoor de multi-turn-teller opnieuw wordt ingesteld. Vervang de batterij onmiddellijk wanneer de CNC een laag batterij alarm uitgeeft om dit te voorkomen.

V3: Wanneer moet in plaats van de basis B000 de verzegelde variant IP67 (#0100) worden gespecificeerd?

De basisA06B-0227-B000 heeft IP65- bescherming tegen gerichte waterstralen.#0100 variant upgrades naar IP67- bescherming tegen tijdelijke onderdompeling; de IP67-variant moet worden opgegeven wanneer de motor is gemonteerd in een positie die bloot staat aan directe overstromingen van koelmiddelen, hoge druk van koelmiddelen,of ophoping van koelmiddel in het motormontagegebiedVoor motoren die ver van de directe snijzone in een standaard beschermd paneel geplaatst zijn, is IP65 voldoende.

V4: Welke versterkermodule is nodig voor de A06B-0227-B000 en welke CNC-systemen ondersteunen deze?

De motor vereist eenServoversterker van de Fanuc αi-serie (αiSV) de specifieke αiSV-stroom moet worden bevestigd aan de hand van de documentatie van het aandrijfkastje van de machine, als de 8 Nm / 8.4Een stilstandstroom van deze motor plaatst hem in het midden van de αiSV-productlijnCompatibele CNC-platformen zijn:Fanuc-series 0i-D, 0i-F, 16i, 18i, 21i, 30i en 31iDe motor is niet compatibel met originele α-serie (niet-i) SVU-versterkers, die een ander encoder-interfaceprotocol gebruiken.

V5: Kan de B000 (zonder rem, conische as) een B300 (24V rem, conische as) op dezelfde machine vervangen?

Niet veilig op een verticale as of op een andere as waar de zwaartekracht werkt in de richting van de rotatie van de as. The B300 carries a spring-applied brake providing mechanical holding at servo-off — a safety function required when the axis mass would otherwise descend under gravity when the amplifier is de-energisedDe B000 beschikt niet over een dergelijk mechanisme en is afhankelijk van een servo-slot voor het vasthouden van de positie, dat verdwijnt wanneer de versterker inactief is.bevestigde horizontale aswaar de oorspronkelijke motor een B300 was en de rem nooit echt nodig was voor de veiligheid,de technische situatie voor een B000-vervanger bestaat, maar deze bepaling vereist een formele herziening van de asbelasting van de machineAls u twijfelt, gebruik dan de remvariant.
