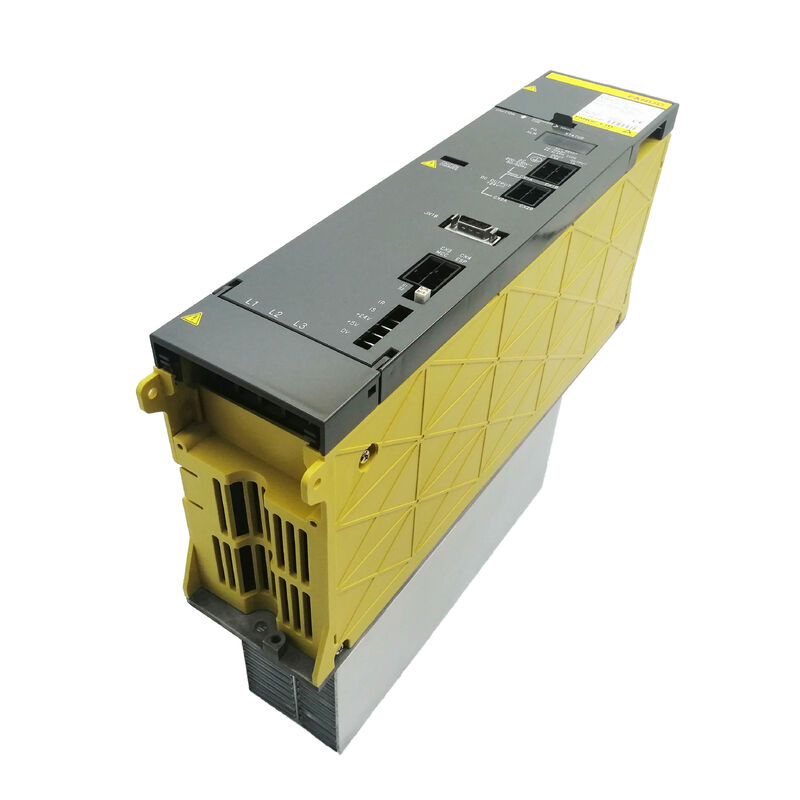

Fanuc A06B-6077-H111 | Alpha Power Supply Module PSM-11 — Servo Power Converter, 13,2kW, 200–230V AC 3-fase, 49A, 283–325V DC Bus

Overzicht

De Fanuc A06B-6077-H111 draagt de aanduiding "servo power converter" in Fanuc's productclassificatie — en die term beschrijft de technische rol van de module nauwkeurig. De PSM-11 bevindt zich tussen de driefasige AC-voeding van de fabriek en de servo- en spindelversterkers die de machineassen aandrijven, en voert de stroomconversie uit die bewegingscontrole mogelijk maakt: het gelijkrichten en reguleren van wisselstroom naar de stabiele 283–325V gelijkstroom busspanning die elke alpha-serie SVM- en SPM-module op de machine uit trekt.

In de alpha-drivehiërarchie van Fanuc behoort de PSM-11 tot de productgroep A06B-6077 — de kleinste van de twee alpha-voedingsfamilies, gepositioneerd onder de A06B-6087-serie die de PSM-15 tot PSM-55 omvat.

Dit familieonderscheid is niet cosmetisch; de A06B-6077-modules zijn specifiek ontworpen voor compacte en kleine werktuigmachineconfiguraties waarbij de gecombineerde stroomvraag van het aandrijfsysteem binnen 13,2kW past.

Een machine met een kleine spindelmotor (3,7kW of 5,5kW klasse) en twee of drie compacte servoaandrijvingen die de Series 0-D of 16/18/21 CNC aansturen, is een natuurlijke PSM-11-toepassing.

De capaciteit van 13,2kW dekt deze configuratie met voldoende marge, en het compacte moduleformaat (~2,26kg) past in de kleinere elektrische kasten die kenmerkend zijn voor deze machineklasse.

De PSM-11 beschikt over actieve energieregeneratie — hetzelfde energie-terugkoppelingsmechanisme als de grotere A06B-6087 PSM-modules.

Wanneer assen vertragen, wordt de remenergie van de motor omgezet in AC-stroom en teruggevoerd naar de driefasige voeding, in plaats van te worden verbrand in een weerstand.

Voor kleine machines met frequente positioneringscycli betekent deze regeneratie koelere kasten en een lager energieverbruik uit de fabrieksstroom gedurende een productieshift.

Het alternatief — het PSMR-type in de A06B-6081-serie — vereist een aparte externe ontladingsweerstandseenheid; de PSM-11 elimineert die noodzaak volledig.

Eén specificatie die de PSM-11 onderscheidt van andere modules in de alpha-familie is de vereiste externe geforceerde koeling.

De officiële alpha-systeemdocumentatie van Fanuc groepeert de PSM-11 expliciet samen met de veel grotere PSM-45 als modules die externe geforceerde lucht vereisen.

Voor een module van 13,2kW, ~2,26kg, kan dit onverwacht lijken — het weerspiegelt het compacte behuizingsontwerp van de PSM-11, dat geen plaats biedt aan de zelfvoorzienende koellichaam- en ventilatoropstelling van de 150 mm brede A06B-6087 modules.

De installatie moet gerichte luchtstroom over de koellichaamoppervlakken van de PSM-11 voorzien; alleen vertrouwen op natuurlijke kastconvectie bij volle belasting zal leiden tot AL03 oververhitting van het koellichaam.

Belangrijkste specificaties

Servo Power Converter — Begrip van de Rol in de Alpha Drive Chain

In de architectuur van het alpha-aandrijfsysteem stroomt de energie van de fabrieksstroom → PSM → DC-bus → SVM/SPM-versterkers → motoren. De rol van de PSM-11 in deze keten is de AC-naar-DC-conversiefase.

Het regelt niet de motorsnelheid of positie — dat is de verantwoordelijkheid van de SVM- en SPM-modules verderop. Wat de PSM-11 doet, is de DC-bus handhaven op de gereguleerde spanning waarvan alle downstream modules afhankelijk zijn, en de momentane stroom leveren die die modules nodig hebben wanneer acceleratie- of snijbelastingen boven het gemiddelde pieken.

De kwaliteit van de DC-busregeling heeft directe invloed op de prestaties van de downstream versterkers.

Busspanningsschommelingen buiten het 283–325V-venster — ofwel dips door onvoldoende aanvoer van stroom of overschrijdingen door regeneratie-energie die sneller aankomt dan dat deze kan worden teruggevoerd — veroorzaken drive-alarmen die de machine stoppen.

Het besturingscircuit van de PSM-11 bewaakt continu de busspanning en past de duty cycle van de gelijkrichter aan om de bus binnen de specificaties te houden, en levert de stabiele voedingsrail die de kwaliteit van de servoloop vereist.

De 49A nominale AC-ingang bij 200V komt overeen met ongeveer 13kW aan reëel ingangsvermogen — nauw aansluitend bij de 13,2kW nominale DC-uitgang na aftrek van conversieverliezen. Deze nauwe relatie tussen ingang en uitgang definieert de thermische efficiëntie van de module; het grootste deel van het ingangsvermogen bereikt daadwerkelijk de DC-bus, met een klein deel dat warmte wordt in de schakelcomponenten.

A06B-6077 vs A06B-6087 — Twee Alpha Families, Eén Busconcept

De A06B-6077 (PSM-5.5 en PSM-11) en A06B-6087 (PSM-15 tot PSM-55) families produceren beide dezelfde 283–325V DC-busuitgang en gebruiken hetzelfde actieve regeneratieprincipe. De verschillen zitten in het vermogensniveau, het fysieke formaat en de compatibele bord specificaties.

Een PSM-11 kan een PSM-15 niet direct vervangen in dezelfde kastruimte — de fysieke behuizingsafmetingen en de DC-busverbinding verschillen.

Elke familie heeft zijn eigen interne borden (de A06B-6077 gebruikt A16B-2202-0461/A16B-2202-0420; de A06B-6087 PSM-15 gebruikt A20B-1006-0470/A16B-2202-042x) en deze zijn niet uitwisselbaar.

De downstream SVM- en SPM-versterkermodules zijn echter compatibel met DC-busvoeding van beide families — een SVM-module die stroom trekt uit een PSM-11-bus en een SVM-module die stroom trekt uit een PSM-26-bus zien beide dezelfde gereguleerde 283–325V en werken identiek vanuit het perspectief van de versterker.

Lekdetectie en Alarmreferentie

De PSM-11 bevat een lekdetectiecircuit dat waakzaam is voor aardfoutcondities in de aangesloten motoruitgangsbedrading. Dit biedt een vroege waarschuwing van degradatie van de wikkelisolatie voordat een volledige storing optreedt. Belangrijke alarmcodes op het frontpaneel van de PSM-11:

AL01 — Overstroom in de hoofdvermogensmodule (IPM-fout op PSM-11 klasse — let op, dit verschilt van PSM-15 en hoger, waar AL01 AC-ingang overstroom betekent).

AL02 — Ventilator van het besturingscircuit gestopt. Vervang de interne ventilator (A90L-0001-0422) voor verdere werking.

AL04 — DC-link spanningsval. Controleer de downstream versterkermodules en busverbindingen.

AL05 — DC-bus pre-charge onvolledig. Inspecteer het pre-charge circuit in de module.

Veelgestelde Vragen

V1: Als de PSM-11 externe geforceerde koeling vereist, wat is dan de minimale luchtstroomregeling die nodig is in de kast van de machine?

De installatiehandleiding van de Fanuc alpha-serie (B-65162) specificeert de vereiste luchtstroom voor elk PSM-type. Voor de PSM-11 is de essentiële vereiste dat koele externe lucht — geen gerecirculeerde kastlucht — over de koellichaamoppervlakken van de module wordt geleid.

Een speciale kleine axiale ventilator die is gemonteerd om externe lucht over het koellichaam te leiden, of een kastontwerp met een geforceerd luchtpad van buiten de kast door de koellichaamzone van de PSM-11, voldoet aan deze vereiste.

Het benodigde luchtvolume wordt bepaald door de thermische weerstand van het koellichaam en de warmteontwikkeling bij 49A ingang — de B-65162 handleiding specificeert het exacte ventilatortype en de minimale luchtstroomsnelheid.

V2: Kan de A06B-6077-H111 alpha i-serie versterkers (A06B-6114 SVM) voeden in plaats van de originele alpha SVM-modules?

Nee. De alpha-generatie PSM (A06B-6077 en A06B-6087) en de alpha i-generatie aiPS (A06B-6110 en A06B-6140) zijn architectonisch gescheiden.

De DC-busspanning is vergelijkbaar, maar de distributie van de besturingsstroom, de busbar hardware en de communicatiearchitectuur tussen de PSM en de downstream versterkers zijn specifiek voor elke generatie.

Alpha i (A06B-6114) SVM-modules vereisen een alpha i aiPS (A06B-6110/6140-serie) voeding.

Het aansluiten van een A06B-6114 SVM op een PSM-11-bus is geen ondersteunde configuratie.

V3: Wat zijn de gevolgen van het weglaten van de externe geforceerde luchtkoeling op de PSM-11 tijdens machinebedrijf?

Zonder externe geforceerde luchtkoeling zal de temperatuur van het PSM-11 koellichaam tijdens continu bedrijf stijgen. De snelheid van stijging is afhankelijk van de omgevingstemperatuur van de kast en het werkelijke belastingsniveau.

Bij een volledige output van 13,2kW in een kast zonder speciale PSM-11-koeling, zal AL03 (oververhitting van het koellichaam) uiteindelijk optreden. De module schakelt uit om de IPM-transistor te beschermen.

Bij verminderde belastingen kan het koellichaam langer onder de AL03-drempel blijven, maar de thermische marge is kleiner en elke stijging van de omgevingstemperatuur kan het doen omslaan — een onbetrouwbare situatie voor productie. Externe koeling is vereist, niet optioneel.

V4: De PSM-11 is vermeld als compatibel met Series 0-C en 0-D besturingen. Ondersteunt het ook 0i en 16i/18i besturingen?

Ja. De A06B-6077-H111 is compatibel met de 0i-A besturingsfamilie (die het alpha-aandrijfsysteem gebruikt) evenals met Series 16 (A/B), 18 (A/B) en 21 (A/B) besturingen.

De compatibiliteit met 0-C en 0-D weerspiegelt de vroegste digitale servobesturingen in Fanuc's assortiment die de alpha-drive architectuur gebruikten.

De PSM-11 blijft dienen als de voeding voor compacte alpha-aandrijfsystemen over al deze besturingsgeneraties.

V5: Na het installeren van een vervangende A06B-6077-H111, welke controles bevestigen dat de module correct werkt?

Schakel de machine in en observeer de indicator op het frontpaneel van de PSM-11 — normale werking moet binnen enkele seconden na het aanleggen van de stroom een stabiele statusindicatie tonen, nadat de DC-bus pre-charge is voltooid. Controleer of er geen alarm verschijnt op het PSM-display of op het servoaalarm-scherm van de CNC.

Verifieer of de DC-busspanning zoals verwacht verschijnt op de statusdisplays van de SVM-module. Als alle statusindicatoren normaal zijn, laat elke as langzaam joggen om de werking van de servoloop te bevestigen voordat de machine terugkeert naar automatische cyclus.

Documenteer de alarmcode vóór vervanging en bevestig dat deze niet opnieuw optreedt.
