Fanuc Alpha stroomvoorziening, 17,5kW A06B-6087-H115 A06B6087H115 AO6B-6O87-H115

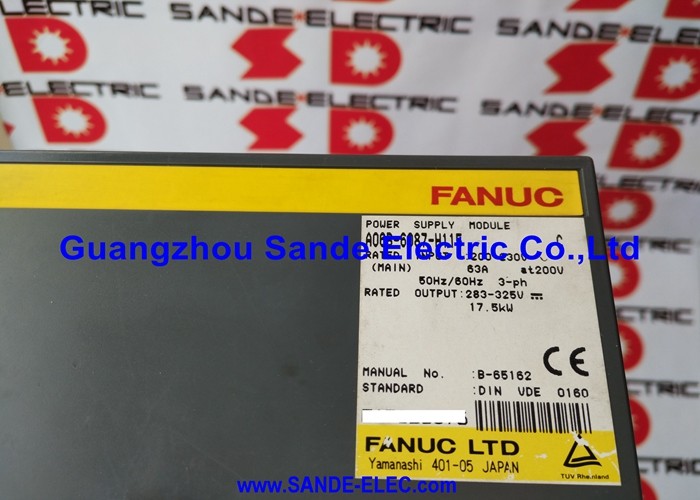

Fanuc A06B-6087-H115 | Alpha Power Supply Module PSM-15 — 17,5kW, 200–230V 3-fasig, 63A ingång, 283–325V DC-bus utgång, CNC 16i / 18i / 21i

Overzicht

De Fanuc A06B-6087-H115 is de PSM-15 — de 15-klasse voeding module in Fanuc's alpha serie aandrijfsysteem. Zijn taak is fundamenteel: het neemt driefasige 200–230V AC van de facilitaire voeding, rectificeert en reguleert het naar een stabiele 283–325V DC-bus, en distribueert die busspanning naar alle servo- en spindelaandrijvingsmodules in het aandrijfrek. Elke asbeweging, elke spindeldraaiing, elke motorstroompuls in een alpha serie CNC-machine trekt uiteindelijk zijn energie uit de DC-busuitgang van deze module. Dat maakt de PSM-15 het enige punt van stroomcontinuïteit voor het gehele aandrijfsysteem — wanneer het faalt, stopt de machine.

De 17,5kW continue uitgangsvermogen definieert de totale gecombineerde continue stroomvraag die de PSM-15 gelijktijdig kan ondersteunen over al zijn downstream aandrijvingsmodules.

In een typische middelgrote bewerkingscentrumconfiguratie bedient een PSM-15 een spindelaandrijvingsmodule (SPM) en een combinatie van servo-aandrijvingsmodules (SVM), die de spindel en de voedingsassen samen binnen dit 17,5kW-bereik voeden.

De 63A nominale ingang bij 200V weerspiegelt de primaire AC-trek onder volledige uitgangsomstandigheden, en dit cijfer is wat het elektrische ontwerp van de faciliteit moet accommoderen — zowel qua stroomonderbreker-rating als qua impedantie van de stroomlijn.

Wat de PSM-15 onderscheidt van de eenvoudigere PSMR (regeneratieve weerstand) voeding varianten in dezelfde familie is zijn actieve energie terugwinningsvermogen. Wanneer een servo- of spindelmotor vertraagt, stroomt de kinetische energie die is opgeslagen in de roterende massa terug via de aandrijving naar de DC-bus.

In een PSMR-systeem wordt deze energie gedissipeerd in een weerstand als warmte. In de PSM-15 retourneert een actief front-end circuit deze teruggewonnen energie naar de driefasige AC-voeding — effectief de energie terugvoeren naar het elektrische systeem van de faciliteit in plaats van het als warmte te verbranden.

Voor machines met een hoge spindel-traagheid of frequente zware vertragingen, vermindert dit terugwinningsvermogen de warmteontwikkeling in de elektrische kast aanzienlijk en verbetert het de algehele energie-efficiëntie van het aandrijfsysteem.

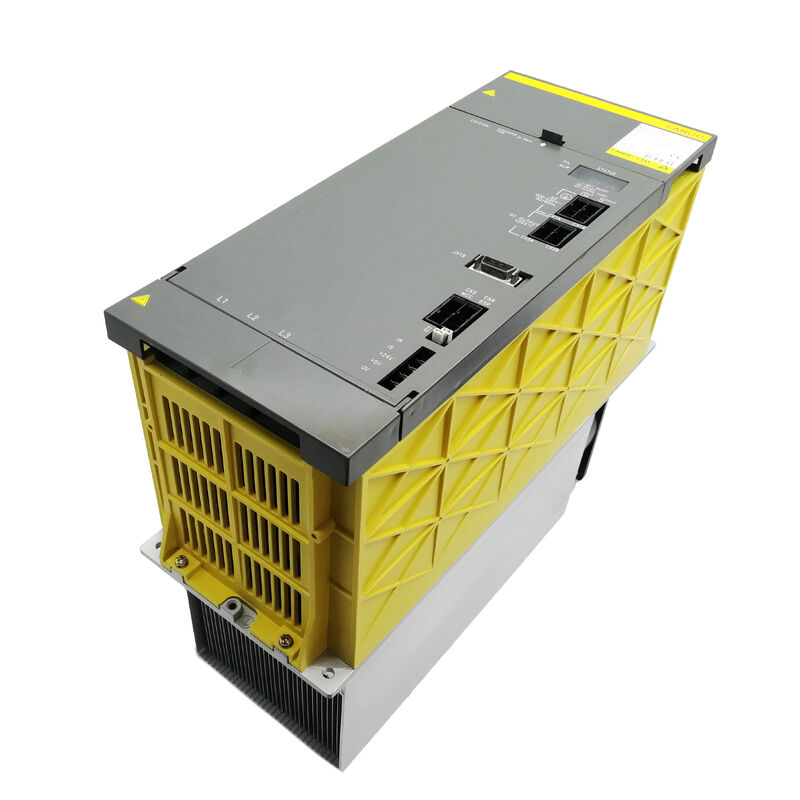

De PSM-15 is een 150 mm brede module — breder dan de 60 mm tot 90 mm SVM servo-modules die hij voedt — en beschikt over zowel interne als externe koelventilatoren plus een extern koellichaam met vinnen.

Deze thermische managementregeling weerspiegelt de continue hoogstroomwerking die de PSM-15 ondersteunt: de 200A transistormodules in de kern genereren aanzienlijke warmte die continu moet worden afgevoerd om de componenttemperaturen binnen de nominale limieten te houden.

De externe ventilator (A90L-0001-0335/B) en interne ventilator (A90L-0001-0422) zijn afzonderlijk verkrijgbaar als reserveonderdelen, wat belangrijk is omdat een ventilatorstoring een herstelbaar onderhoudsprobleem is in plaats van een reden voor volledige modulevervanging.

Belangrijkste specificaties

De DC-bus — Wat het betekent voor de voeding van elke as

De 283–325V DC-bus die de PSM-15 onderhoudt is niet zomaar een stroomrail — het is het energie-reservoir waaruit alle momentane motorstroomvragen worden getrokken. Wanneer drie servo-assen tegelijkertijd accelereren, trekken alle drie tegelijkertijd stroom uit de DC-bus.

De front-end gelijkrichter en filtercondensatorbank van de PSM-15 zijn gedimensioneerd om de piektransiënte eisen van de downstream aandrijvingen te ondersteunen, terwijl de busspanning binnen het gereguleerde bereik van 283–325V wordt gehouden.

Als de gecombineerde piek stroomvraag groter is dan wat de condensatorbank transiënt kan leveren, zakt de busspanning en detecteert de CNC de onderspanningsconditie als een aandrijfalarm.

Daarom moet de PSM-selectie voor een specifieke machine niet alleen rekening houden met de continue stroomvraag, maar ook met het piek gelijktijdige stroomprofiel van alle aangesloten assen.

De nominale aanduiding van 15kW komt overeen met een continue rating; de feitelijke PSM-15 hardware ondersteunt hogere piekstromen voor de korte duur die kenmerkend is voor servo-acceleratiegebeurtenissen.

Fanuc's PSM-selectieprocedure houdt hier rekening mee door een gelijktijdige bedrijfsfactor toe te passen op de som van alle asvermogensratings — de PSM-15 met 17,5kW continu is doorgaans geschikt voor systemen waarvan de piek gelijktijdige vraag binnen de selectierichtlijn valt.

Energie terugwinning — Energie en warmte

Op een machine zonder actieve terugwinning vertegenwoordigt een spindelvertraging van nominale snelheid naar nul een aanzienlijk energieafvoerprobleem.

Een 7,5kW of 11kW spindelmotor die op 6000 tpm draait, slaat aanzienlijke rotatiekinetische energie op. Om deze in 2–3 seconden in een gereedschapwisselcyclus tot stilstand te brengen, moet al die kinetische energie ergens worden geabsorbeerd — in een PSMR-systeem, in een weerstand; in een PSM-systeem, terug in het AC-net.

Het actieve terugwinningscircuit van de PSM-15 bewaakt continu de DC-busspanning en, wanneer de vertragingsenergie ervoor zorgt dat de bus naar de bovengrens stijgt, schakelt het actieve front-end om stroom terug te voeren naar de driefasige voeding.

Dit houdt de DC-bus binnen de regelgrenzen zonder een thermische dissipatiegebeurtenis, elimineert de noodzaak van een aparte terugwinningsweerstandseenheid, en vermindert de warmtelast in de elektrische kast.

Gedurende een volledige productieshift op een machine met frequente gereedschapwissels en spindelversnellings-/vertragingcycli, is het thermische voordeel binnen de kast aanzienlijk — kasttemperaturen zijn lager, de levensduur van componenten wordt verlengd, en de behoefte aan airconditioningcapaciteit van de kast kan worden verminderd.

Koelsysteem en ventilatoronderhoud

Het thermische beheer van de PSM-15 maakt gebruik van drie parallelle paden: het externe koellichaam met vinnen geleidt warmte van de transistormodules naar de buitenlucht; de externe ventilator (gemonteerd aan de buitenkant van de module) trekt omgevingslucht door de koellichaamvinnen; en de interne ventilator circuleert lucht binnen de modulebehuizing om hotspots op de besturingselektronica te voorkomen.

Alle drie de paden moeten operationeel zijn om de module continu nominaal vermogen te laten leveren.

Ventilatoronderhoud is de meest voorkomende preventieve actie voor de levensduur van de PSM-15. Beide ventilatoren zijn verkrijgbaar als aparte reserveonderdelen en kunnen worden vervangen zonder de gehele module te vervangen.

De alarmcode AL02 op het 7-segment display van het voorpaneel van de PSM-15 geeft aan dat de interne ventilator van het besturingscircuit is gestopt — dit is een waarschuwing vóór een thermische overtemperatuurconditie, en moet worden behandeld als een dringende onderhoudsgebeurtenis in plaats van een uitgestelde reparatie.

Het storingspad van de externe ventilator is vergelijkbaar: de temperatuur van het koellichaam stijgt totdat AL03 (overtemperatuur koellichaam) een aandrijfuitschakeling triggert.

Een praktische aanbeveling voor faciliteiten die alpha serie machines exploiteren is om de alarmgeschiedenis vast te leggen en beide ventilatoren te vervangen tijdens elk gepland machineonderhoud, ongeacht of een van beide ventilatoren is uitgevallen, als de module bekend staat als meer dan vijf jaar oud in continue productie.

Slijtage van ventilatorlagers is leeftijdsafhankelijk en vertoont niet altijd duidelijk geluid voordat de lagers falen.

Interne printplaten en onderhoudbare componenten

De PSM-15 bevat twee primaire printplaten: het bedradingsbord A20B-1006-0470 beheert de aansluitingen van het vermogensgedeelte, de gate-drive signalen naar de transistormodules, en de I/O-interface; de besturingskaart A16B-2202-042x (suffix varieert per revisie) voert het regelalgoritme, de beveiligingslogica en het LED-alarmdisplay uit.

Geen van beide printplaten wordt afzonderlijk verkocht — de module is de service-eenheid.

De transistormodules (drie 200A eenheden), de interne ventilator, de externe ventilator, het batterijpakket voor het besturingscircuit, en de DC-buszekeringen zijn verkrijgbaar als individuele reserveonderdelen en kunnen door gekwalificeerde servicemonteurs worden vervangen tijdens een revisie.

Alpha PSM-15 Alarmcode Referentie

Het 7-segment LED-display op het voorpaneel van de PSM-15 toont alarmcodes tijdens foutcondities. Belangrijke alarmbetekenissen specifiek voor de PSM-15:

AL01 — Overstroom in de hoofdcircuitingang (specifiek voor PSM-15 tot PSM-30 klasse; verschilt van PSM-5.5 en PSM-11 waar AL01 IPM-fout aangeeft). Controleer de balans van de driefasige voedingsspanning, de inkomende lijnzekeringen, en de toestand van de AC-reactor.

AL02 — Koelventilator van het besturingscircuit gestopt. Vervang de interne ventilator voordat u de werking hervat.

AL03 — Oververhitting van het koellichaam van het hoofdcircuit. Controleer de werking van de externe ventilator, verifieer dat de omgevingstemperatuur van de kast binnen de specificaties valt, en bevestig dat de koellichaamvinnen niet geblokkeerd zijn met koelmiddelnevel of spanenafzettingen.

AL04 — DC-link spanningsval. Geeft aan dat de DC-bus onder de minimale bedrijfslimiet is gedaald. Kan duiden op een probleem met de voeding, een defecte gelijkrichtersectie binnen de PSM, of een excessieve gelijktijdige stroomvraag van downstream modules.

AL07 — Lage DC-spanning (fout in DC-link laadcircuit bij opstarten). Het DC-bus pre-charge circuit heeft de bus niet binnen de verwachte tijd naar de bedrijfsspanning kunnen brengen — duidt vaak op een defecte pre-charge weerstand of contactor binnen de PSM.

Veelgestelde vragen

V1: Kan de A06B-6087-H115 zowel alpha als alpha i serie aandrijvingsmodules in hetzelfde aandrijfrek voeden?

De A06B-6087 PSM-familie is de voedingsgeneratie die is afgestemd op de alpha (pre-i) aandrijvingsmodules — specifiek de A06B-6079, A06B-6080, A06B-6088, A06B-6089, en A06B-6096 SVM en SPM families.

De alpha i (ai) generatie aandrijvingen (A06B-6114 serie SVM) gebruiken de A06B-6110 serie aiPS voedingen.

Deze twee voedingsgeneraties zijn niet kruiscompatibel binnen dezelfde aandrijfbus.

Een machine die een gedeeltelijke upgrade van het aandrijfsysteem van alpha naar alpha i ondergaat, zou de PSM moeten vervangen, evenals de SVM en SPM modules om een compatibele voedingsbusarchitectuur te behouden.

V2: Wat is het doel van de aanbevolen AC-reactor (A81L-0001-0123) aan de ingang van de PSM-15?

De AC-reactor (ook wel lijnreactor genoemd) wordt geïnstalleerd tussen de facilitaire voeding en de driefasige ingangsklemmen van de PSM-15.

Het dient twee doelen: het beperkt de stijgsnelheid van de stroom tijdens de DC-bus pre-charge fase bij het opstarten, waardoor de inschakelstroomstress op de gelijkrichterdiodes van de PSM en de facilitaire stroomlijn wordt verminderd; en het dempt harmonische vervorming die het gelijkrichtercircuit van de PSM anders terug zou injecteren in het facilitaire energiesysteem.

In faciliteiten met strikte eisen aan de stroomkwaliteit of waar de PSM een stroomtoevoer deelt met gevoelige apparatuur, is de reactor niet optioneel — het is een bescherming voor zowel het aandrijfsysteem als de elektrische infrastructuur van de faciliteit.

V3: Wanneer de PSM-15 AL01 toont, moet de gehele module dan worden vervangen of kan de fout specifieker worden gediagnosticeerd?

Voor de PSM-15 klasse geeft AL01 overstroom in het hoofdcircuit aan — de driefasige AC-stroom die de gelijkrichtersectie binnenkomt, heeft de beveiligingsdrempel overschreden. Voordat u concludeert dat de interne gelijkrichter of transistormodules van de PSM defect zijn, controleer: de driefasige voedingsspanning aan de ingangsklemmen van de PSM (spanningsonbalans of voedingsdip kan schijnbare overstroom veroorzaken), de inkomende lijnzekeringen, de AC-reactor indien aanwezig (een open-fase conditie in de reactor produceert ernstige voedingsonbalans), en of het alarm correleert met een specifieke operationele gebeurtenis (spindelstart, gelijktijdige multi-as acceleratie).

Een fout die alleen optreedt onder zware belasting kan duiden op een marginale transistormodule, terwijl een fout die onmiddellijk bij het inschakelen optreedt, wijst op een probleem met de gelijkrichter of het pre-charge circuit.

V4: Hoe wordt de 17,5kW uitgangsrating gebruikt om de PSM-15 te dimensioneren voor een specifieke machineconfiguratie?

De 17,5kW van de PSM-15 is een continue rating — het totale vermogen dat de module tegelijkertijd aan alle aangesloten SVM- en SPM-modules kan leveren zonder thermische limieten te overschrijden.

Om te verifiëren dat de PSM-15 adequaat is voor een bepaalde machine, tel de nominale continue vermogens van alle aangesloten aandrijvingsmodules op (servo + spindel), pas een gelijktijdige bedrijfsfactor toe (typisch 0,7 om rekening te houden met het feit dat niet alle assen tegelijkertijd de volledige nominale vermogen vragen), en bevestig dat dit cijfer onder de 17,5kW ligt.

Controleer bovendien of de piek stroomvraag van de motor van de spindelaandrijving bij het opstarten of tijdens zwaar snijden de piek stroomcapaciteit van de PSM niet overschrijdt gedurende de duur van de gebeurtenis.

V5: Wat is het effect op de machine als de interne of externe ventilator in de PSM-15 uitvalt, en hoe dringend is de reparatie?

Een ventilatorstoring moet als dringend worden beschouwd — niet omdat de machine onmiddellijk stopt, maar omdat de resterende thermische marge krimpt en de tijd tot een warmtegerelateerde uitschakeling onvoorspelbaar wordt.

Met de externe ventilator gestopt, stijgt de temperatuur van het koellichaam tijdens bedrijf totdat AL03 wordt geactiveerd en de PSM uitschakelt om de transistormodules te beschermen.

In een koele omgevingstemperatuur kan dit minuten of uren duren; in een zomerse productieomgeving met een hete kast, kan het binnen enkele minuten na het stoppen van de ventilator gebeuren. Een defecte interne ventilator heeft vergelijkbare gevolgen voor de temperatuur van de besturingskaart.

In beide gevallen, blijf de machine alleen gebruiken met nauwlettende monitoring en plan voor onmiddellijke ventilatorvervanging — ventilatorvervanging is een kleine reparatie in vergelijking met de vervanging van de transistormodule die een oververhittingsfout zou vereisen.
