Servomotorbestuurder
>
|
| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-6164-H223#H580 |

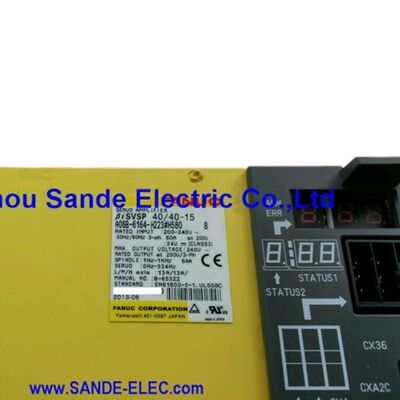

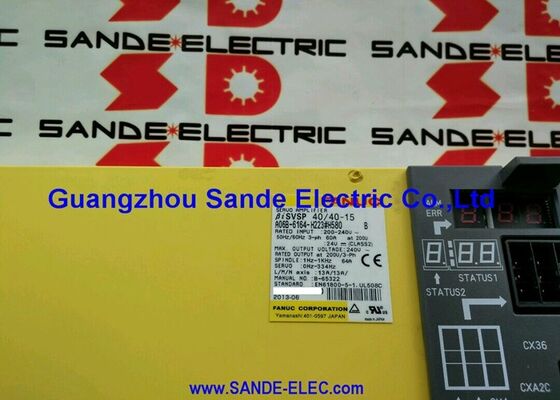

De Fanuc A06B-6164-H223#H580 is een BiSVSP 40/40-15 — een tweede generatie Beta i serie gecombineerde servo- en spindelversterkerunit die twee servo-as kanalen (elk 13A) en een 15kW spindel kanaal integreert in één enkele standalone unit met zijn eigen ingebouwde voeding.
Deze gecombineerde architectuur is het bepalende kenmerk van de Beta i serie BiSVSP familie: één unit vervangt wat anders een aparte PSM, twee SVM servo modules en een SPM spindel module zou vereisen in een alpha serie installatie, wat het aantal componenten in de kast aanzienlijk vermindert en de bedrading van het aandrijfsysteem vereenvoudigt voor kleine tot middelgrote CNC-werktuigmachines.
Specifiek ontworpen voor de Fanuc 0i-D en 0i-Mate-D CNC-besturingen, stuurt de A06B-6164-H223#H580 de biS22/3000 Beta i servo motoren aan op zijn twee servo kanalen en de biLP15 Beta i spindel motor op zijn spindel kanaal.
De 13A per servo-as output komt correct overeen met de nominale stroomvraag van de biS22 bij vol continu koppel, en de 15kW spindel kanaal rating dekt het volledige vermogen van de biLP15 over zijn bedrijfs-snelheidsbereik.
Alle drie de motor kanalen worden gecoördineerd via de FSSB glasvezelring die de 0i-D besturing verbindt met de aandrijfeenheid.
De #H580 suffix identificeert dit als de standaard 200V ingangs serie, werkend vanaf een 200–240V driefasige AC-voeding — de standaard werkplaatsspanning in de meeste wereldwijde markten.
Dit onderscheidt het van hoogspannings HV varianten die worden gebruikt op 400V infrastructuur.
De tweede generatie herontwerp (van het originele A06B-6134 BiSVSP platform) pakte bekende betrouwbaarheidsproblemen aan in de eerste generatie units, terwijl de mechanische en functionele compatibiliteit met hetzelfde Fanuc 0i platform behouden bleef.
| Parameter | Waarde |
|---|---|
| Unit Model | BiSVSP 40/40-15 |
| Servo Kanalen | 2 (L en M assen) |
| Servo Uitgangsstroom | 13A per as |
| Servo Motor | biS22/3000 (Beta i serie) |
| Spindel Kanaal | 15kW nominaal |
| Spindel Motor | biLP15 (Beta i serie) |
| Ingangsspanning | 200–240V AC, 3-fase |
| Ingangsfrequentie | 50/60 Hz |
| Interface | FSSB glasvezel |
| Voeding | Ingebouwd standalone |
| Suffix | #H580 (200V serie) |
| Compatibele Besturingen | FANUC 0i-D, 0i-Mate-D |
De BiSVSP (Beta i Servo/Spindle) architectuur integreert functies die de alpha serie implementeert als aparte modules: voeding (PSM), servo aandrijfmodules (SVM) en spindelmodule (SPM) zijn allemaal gecombineerd in de enkele BiSVSP unit.
Deze integratie levert het complete aandrijfsysteem voor een kleine CNC-werktuigmachine in één doos — sluit driefasige AC aan, verbind de FSSB glasvezelkabel van de CNC, bedraad de drie motoren, en het aandrijfsysteem van de machine is compleet.
De ingebouwde voeding rectificeert de driefasige AC-ingang en genereert de interne DC-bus die zowel de servo- als de spindel uitgangstrappen tegelijkertijd voedt. Regenenergie van spindelremmen en asvertraging wordt teruggevoerd naar deze interne bus.
De FSSB-verbinding met de 0i-D besturing draagt alle as commando- en feedbackgegevens over op een enkele glasvezelring, waarbij de BiSVSP unit fungeert als één FSSB-knooppunt dat de CNC herkent als twee servo-assen en één spindel kanaal.
Deze architectuur is bewust gericht op kleinere werktuigmachines waar de eenvoud en kosten van een aandrijfsysteem uit één unit opwegen tegen de flexibiliteit van modulaire uitbreiding van de alpha serie. De 0i-Mate-D is Fanuc's instapmodel frees- en draaibankbesturing, en de BiSVSP 40/40-15 is het aandrijfsysteem dat is ontworpen om ermee overeen te komen: compact, kosteneffectief, compleet.
De A06B-6164 serie is het tweede generatie herontwerp van de originele A06B-6134 BiSVSP familie, die in 2004 het gecombineerde servo/spindel concept voor het Beta i platform introduceerde. De A06B-6164 pakt specifieke betrouwbaarheidsproblemen aan die in productie service bij de eerste generatie units zijn geïdentificeerd: verbeterd thermisch beheer van de gecombineerde vermogenstrappen, herzien PCB-ontwerp voor betere scheiding van hoogstroom paden van laagspannings stuursignalen, en bijgewerkte IPM-beveiligingscircuits.
De tweede generatie behoudt volledige compatibiliteit met dezelfde 0i/0i-Mate-D CNC-besturingen en dezelfde biS en biLP serie motoren, waardoor het een directe vervanging is voor eerste generatie units in gebruik.
De incompatibiliteit met alpha serie versterkers is fundamenteel — de alpha serie gebruikt de PSM/SVM/SPM modulaire architectuur met een andere DC-bus spanning, andere FSSB apparaat configuratie en andere motor parameter sets.
Een machine ontworpen voor BiSVSP kan geen alpha modules vervangen zonder het gehele aandrijfsysteem te wijzigen.
V1: De BiSVSP 40/40-15 stuurt zowel servo-assen als de spindel aan — wat gebeurt er met de spindel als een servo-as een alarm genereert?
De interne architectuur van de BiSVSP unit isoleert de servo uitgangstrappen elektrisch van de spindel uitgangstrap.
Een servo-as alarm (IPM alarm op L of M kanaal) zal de betreffende servo-as de-energetiseren en een CNC-alarm genereren, maar het spindel kanaal kan blijven werken als de CNC geen noodstop commandeert.
In de praktijk activeren de meeste machine ladderprogramma's een noodstop bij elk servo alarm, wat ook de spindel stopt. De specifieke reactie hangt af van het ontwerp van de PMC ladderlogica van de machine.
V2: Kan de A06B-6164-H223#H580 andere biS serie motoren dan de biS22 aansturen?
De BiSVSP 40/40-15 is fabrieksmatig gekalibreerd en getest met de biS22/3000 bij 13A per as. Kleinere Beta i servo motoren — biS8, biS12 — hebben lagere nominale stromen dan 13A en kunnen door de BiSVSP worden aangestuurd zonder overstroomproblemen; de aandrijving werkt dan simpelweg op een fractie van zijn uitgangscapaciteit.
De servo parameters moeten worden ingesteld op de specificaties van de daadwerkelijk geïnstalleerde motor.
Grotere Beta i motoren die meer dan 13A continu stroom vereisen, kunnen niet worden gebruikt — de limiet van de IPM uitgangstrap is de 13A per kanaal rating.
V3: De #H580 suffix geeft de 200V serie aan — zijn er 400V varianten beschikbaar voor de BiSVSP 40/40-15 configuratie?
De A06B-6164 BiSVSP familie is uitsluitend een 200V ingangs serie. De 400V ingangs hoogspannings serie van Beta i versterkers heeft andere onderdeelnummers in het A06B-616x bereik.
Als de infrastructuur van de machine 400V driefasig is, is de corresponderende hoogspannings serie unit vereist.
De #H580 suffix duidt altijd op een standaard 200V serie module binnen de A06B-6164 reeks.
V4: Welke FSSB topologie gebruikt de BiSVSP 40/40-15, en hoe verschijnt deze aan de 0i-D CNC?
De BiSVSP unit verbindt zich met de FSSB ring van de 0i-D als één glasvezelknooppunt. De FSSB initialisatie van de CNC detecteert de BiSVSP als leverancier van twee servo-assen (L en M) en één spindel kanaal — dezelfde kanaaltoewijzing die drie aparte alpha modules zouden bieden, maar vanuit één knooppuntadres in de ring.
De FSSB glasvezelkabels bij de ingangs- (COP10A) en uitgangs- (COP10B) connectoren van de BiSVSP vormen de ring.
Als er extra FSSB knooppunten zijn (andere as aandrijvingen), worden deze van de COP10B van de BiSVSP naar de volgende module geschakeld.
V5: Wat zijn de meest voorkomende faalmodi in de A06B-6164-H223#H580 in productie service?
IPM (Intelligent Power Module) storingen in de servo uitgangstrappen — meestal veroorzaakt door isolatiebreuk van de motorwikkeling die foutstroom door de uitgangstransistoren stuurt — zijn de meest voorkomende plotselinge hardwarestoringen.
De pulse coder kabelconnector van de biS22 motor kan na jaren van herhaalde asbewegingen intermitterende contactfouten ontwikkelen, wat encoder-gerelateerde alarmen veroorzaakt in plaats van aandrijfstoringen; controleer eerst de encoderkabel en connector wanneer een positie feedback alarm verschijnt.
Veroudering van interne elektrolytische condensatoren na een lange levensduur kan onregelmatigheden in de DC-bus spanning veroorzaken en wordt meestal aangepakt tijdens een volledige werkplaatsreconditionering van de unit.
Alle gerepareerde BiSVSP units moeten onder belasting worden getest met daadwerkelijke biS servo motoren en een biLP spindel motor op een Fanuc 0i testsysteem voordat ze weer in gebruik worden genomen.
