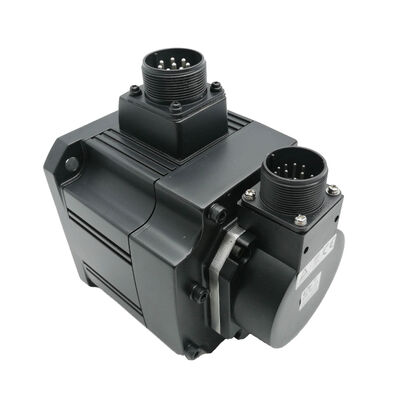

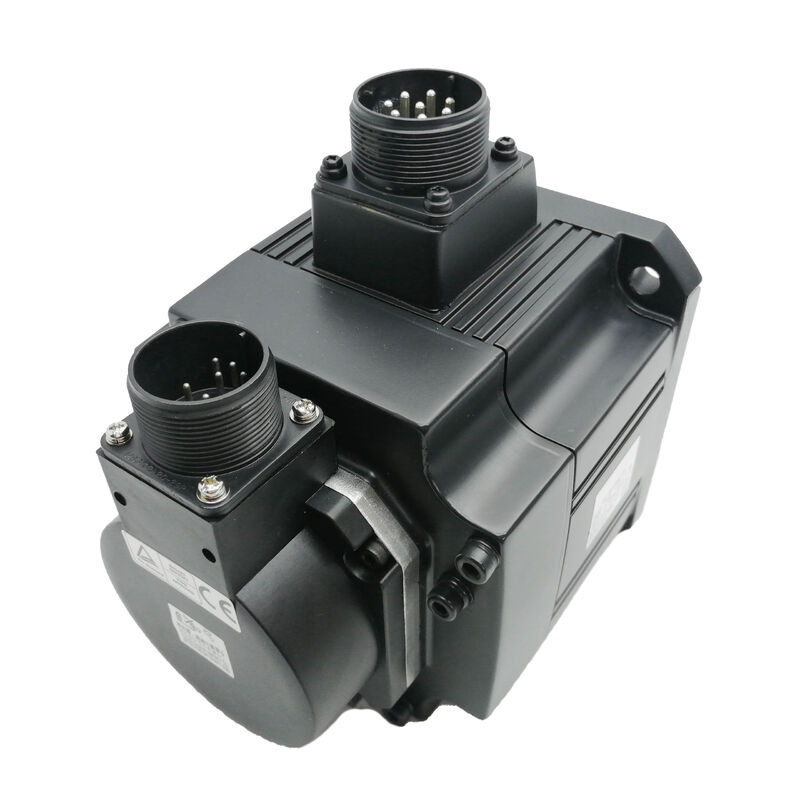

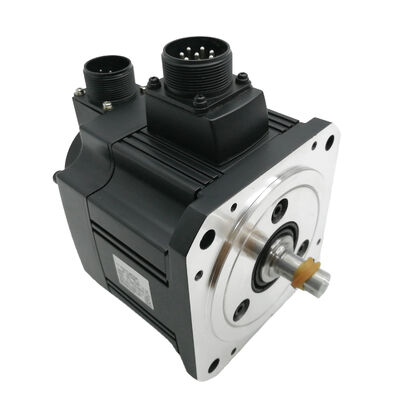

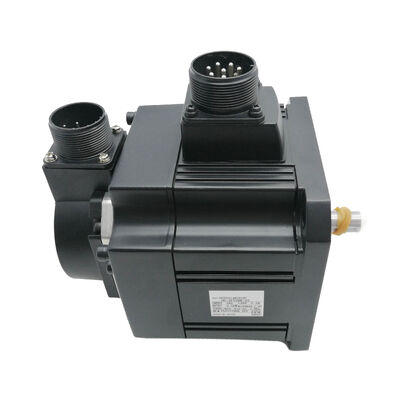

Mitsubishi HC-SF52BK-S2 800W AC Servomotor met gemiddelde traagheid
De Mitsubishi HC-SF52BK-S2 is een borstelloze AC servomotor met gemiddelde traagheid van 800W, ontworpen voor industriële 480V AC stroomomgevingen. Deze motor is voorzien van een fabriek-geïntegreerde rem, waardoor hij ideaal is voor verticale assen en toepassingen die mechanische positiebehoud vereisen wanneer de stroom is uitgeschakeld.
Belangrijke opmerking: Deze motor is stopgezet door de fabrikant. Hoewel nieuwe oude voorraad en gereviseerde eenheden nog steeds beschikbaar zijn via industriële distributeurs, zijn de levertijden minder voorspelbaar dan bij onderdelen die momenteel in productie zijn.
Belangrijkste specificaties
| Modelnummer |
HC-SF52BK-S2 |
| Nominaal vermogen |
800W |
| Nominale snelheid |
2000 RPM |
| Voedingsspanning |
480V AC |
| Motortype |
Borstelloze AC Servo |
| Serie |
HC-SF (Gemiddelde traagheid) |
| Geïntegreerde rem |
Ja (BK) |
| Traagheidsklasse |
Gemiddeld |
| Feedback systeem |
Incrementele encoder |
| Aansturingscompatibiliteit |
MR-J2S Serie (MELSERVO) |
| Koelmethode |
Zelfkoelend (Natuurlijke convectie) |
| Montagetype |
Flensmontage |
| Status |
Stopgezet door fabrikant |
Motor Kenmerken & Toepassingen
Voordelen van het ontwerp met gemiddelde traagheid
De HC-SF serie motoren met gemiddelde traagheid leveren stabiele, controleerbare beweging op assen met matige tot aanzienlijke belastings traagheid. Dit ontwerp biedt gunstige traagheidsverhoudingen voor zwaardere aangedreven lasten, wat resulteert in stevig positiebehoud onder belasting en voorspelbare respons over het gehele snelheidsbereik.
Functie van de rem
De geïntegreerde rem grijpt automatisch aan wanneer de motorstroom wordt onderbroken, waardoor de motoras wordt vastgeklemd om de as stil te houden tegen zwaartekracht of statische belastingen. Deze veiligheidskritische functie voorkomt ongecontroleerde beweging op verticale assen en belaste machinecomponenten.
Stroomvereisten rem: De rem vereist een aparte 24V DC voeding, aangestuurd via de sequentiële logica van de machine via de CNC-controller of PLC-relaisuitgangen.
Kritieke installatiecontroles
- Verificatie remontgrendeling: Bevestig dat de as vrij beweegt met normaal servokoppel wanneer de stroom is ingeschakeld
- Verificatie remblokkering: Verifieer dat de as stilstaat zonder servokoppel wanneer de stroom is uitgeschakeld
Typische toepassingen
- CNC-bewerkingscentrum Z-as spindelkop aandrijvingen
- CNC-draaibank hoofdvoeding en dwarsgeleider as positionering
- Draaitafel en deelkop aandrijfasen
- Industriële robot gewrichtsaandrijvingen die remblokkering in parkeerstand vereisen
- Gantry loader verticale as positionering
- Transferlijn pallet- en fixture positionering
Aansturingscompatibiliteit & Systeemintegratie
De HC-SF52BK-S2 is ontworpen voor Mitsubishi MR-J2S serie servo-versterkers, met de MR-J2S-80A als de typische 800W koppeling. Parameterbeheer wordt afgehandeld via Mitsubishi's MR Configurator software voor back-up, aanpassing en diagnostiek.
Compatibiliteitsopmerking: De encoderinterface van de HC-SF serie is afgestemd op MR-J2S versterkers. Directe compatibiliteit met huidige MR-J4 of MR-JE versterkers is niet gegarandeerd.
Gids voor het verkrijgen van een stopgezette motor
- Verifieer het volledige onderdeelnummer HC-SF52BK-S2 voor compatibiliteit van rem en connector
- Overweeg nieuwe oude voorraad voor de minste onzekerheid of gekwalificeerde gereviseerde eenheden
- Inspecteer en vervang mogelijk verouderde kabelassemblages tijdens het vervangen van de motor
- Houd reserveonderdelen op locatie voor productie-kritieke apparatuur
Veelgestelde vragen
Welke servo-versterker is compatibel met de Mitsubishi HC-SF52BK-S2?
De HC-SF52BK-S2 is ontworpen voor Mitsubishi MR-J2S serie servo-versterkers, typisch de MR-J2S-80A voor 800W toepassingen. Bevestig dit aan de hand van de elektrische documentatie van de machine.
Is de rem vereist en kan een variant zonder rem worden vervangen?
De rem is vereist voor verticale assen en veiligheidskritische toepassingen. Varianten zonder rem kunnen niet veilig worden vervangen waar positiebehoud noodzakelijk is wanneer de stroom is uitgeschakeld.
Wat betekent de 480V classificatie voor installatie?
De 480V AC classificatie geeft compatibiliteit aan met de standaard Noord-Amerikaanse driefasige industriële voeding, waardoor de noodzaak voor step-down transformatoren in 480V faciliteiten komt te vervallen.
Welke stappen zijn vereist na het vervangen van de motor?
Maak een back-up van de MR-J2S versterkerparameters vóór verwijdering, herstel deze na installatie, verifieer de beweging en richting van de as, en test kritisch de remblokkeringsfunctie voordat u de automatische werking inschakelt.
