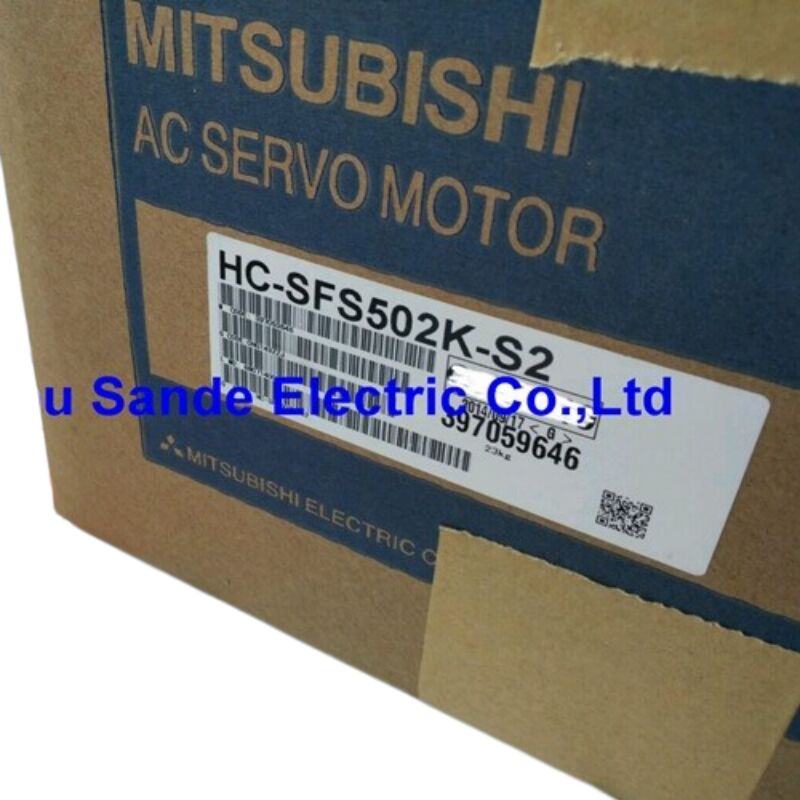

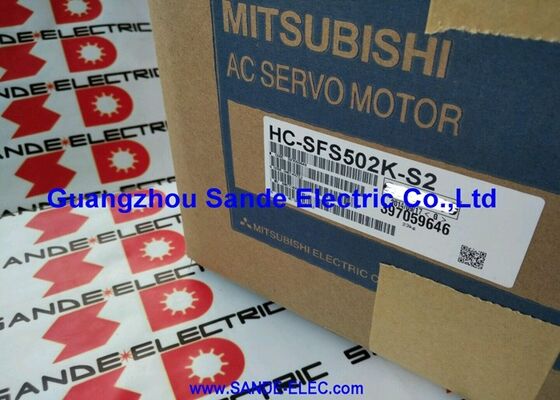

Mitsubishi HC-SFS502K-S2 AC servomotor
5kW-servomotor met een hoge capaciteit voor veeleisende industriële toepassingen die aanzienlijk vermogen en precisie vereisen.
Krachtige prestaties voor zware toepassingen
De Mitsubishi HC-SFS502K-S2 is ontworpen voor toepassingen waarbij standaard servomotoren niet voldoende vermogen hebben.000W) wisselstroomborstelloze roterende servomotor van de MELSERVO J2S-serie levert uitzonderlijke prestaties bij middelmatige traagheid, voor middelgrote astoepassingen die een continu hoog koppel en een nauwkeurige positionering vereisen.
Belangrijkste kenmerken
- 5 kW nominale vermogen met 23,9 Nm continu koppel
- De maximale koppelcapaciteit van 71,7 Nm voor veeleisende toepassingen
- 2,000 RPM en maximaal toerental
- Absolute encoder van 17 bits (resolutie 131,072 ppr)
- Vervaardiging van elektrische motoren
- Beschermingscategorie IP65 voor de weerstand tegen stof en waterstralen
- Geïntegreerde olieverzegeling voor een betere bescherming
- Klasse 200 V wisselstroom, driefasige voeding met 26 A nominale stroom
Technische specificaties
| Parameter |
Waarde |
| Nominale output |
5,000W (5,0 kW) |
| Nominale snelheid |
2,000 RPM |
| Maximale snelheid |
2,000 RPM |
| Nominaal koppel |
23.9 Nm |
| Maximaal koppel |
71.7 Nm |
| Nominale stroom |
26 A |
| Voedingsspanning |
Klasse 200 V wisselstroom, 3-fase |
| Type codeerder |
Ingebouwde absolute, 17-bits |
| Resolutie van de encoder |
131,072 ppr |
| Type as |
Gekleurde as |
| Oliezegel |
Inbegrepen |
| Grootte van de flens |
176 × 176 mm |
| Beschermingscategorie |
IP65 |
| Inertieklasse |
Gemiddelde traagheid / gemiddeld vermogen |
| Motorreeks |
HC-SF / HC-SFS, MELSERVO J2S |
| Compatibele schijven |
MR-J2S-serie (versterker van klasse 500) |
| Omgevingsoperatietemperatuur |
0 tot +40°C |
Ingenieursvoordelen
Het ontwerp met middelmatige traagheid zorgt voor een optimaal evenwicht tussen dynamische respons en koppelcapaciteit.De 17-bits absolute encoder elimineert homing routines na stroomcycli wanneer gebruikt met batterij back-up, terwijl bij hoge belastingen de sleutelas zorgt voor een betrouwbare koppeloverdracht zonder slip.
Typische toepassingen
- Machines en toestellen voor het vervaardigen van machines en toestellen voor het vervaardigen van machines
- Met een vermogen van niet meer dan 10 kg
- Industriële robotverbindingsdrijvers voor grote draagbare armen
- Wikkelsystemen en spanningsregelsystemen
- voor machines en toestellen voor het drukken en stempelen
Versleutelbaarheid van de schijf
Voor nieuwe systeemontwerpen is Mitsubishi's huidige equivalent de HG-SR502K van de J4-serie,met een absolute encoder van 22 bits en IP67-bescherming.
Vaak gestelde vragen
Welke versterker heeft de HC-SFS502K-S2 nodig?
Deze motor is ontworpen voor de servoversterker MR-J2S-500 serie (A, B, of CP type).Het koppelen met MR-J3- of MR-J4-versterkers vereist een vernieuwingskit of een volledige systeemupgrade.
Wat betekent het achtervoegsel S2 op deze motor?
De S2 wijst een speciale specificatievariant aan, die verschillen in de oriëntatie van de connector, de uitlaatrichting van de kabel, de asdimensies of veranderingen in de omgeving kan bevatten.Controleer de specifieke S2-configuratie tegen de originele onderdelendocumentatie.
Waarom heeft deze motor een oliemerk?
Het geïntegreerde oliedicht beschermt de motorinternen tegen olie mist, koelmiddel spatten en smeermiddel binnendringen van versnellingsbakken of aangrenzende onderdelen,een extra bescherming biedt op het punt waar de schacht wordt binnengedrongen.
Is de HC-SFS502K-S2 compatibel met absolute positie-detectie?
De 17-bits absolute encoder ondersteunt absolute positie detectie wanneer de MR-J2S servo versterker is uitgerust met een back-up batterij,het elimineren van de noodzaak van zero-return homing na gecontroleerde uitschakelingen.
Wat is de moderne vervanging voor de HC-SFS502K-S2?
Mitsubishi's huidige equivalent is de HG-SR502K uit de MELSERVO J4-serie, met 5 kW-uitgang, 2.000 RPM-snelheid, 23,9 Nm nominale koppel, 22-bits absolute encoder en IP67-bescherming.
De Mitsubishi HC-SFS502K-S2 is ontworpen voor MELSERVO J2S systemen.en S2 speciale specificaties gegevens tegen uw machine documentatie voordat u bestelt.
