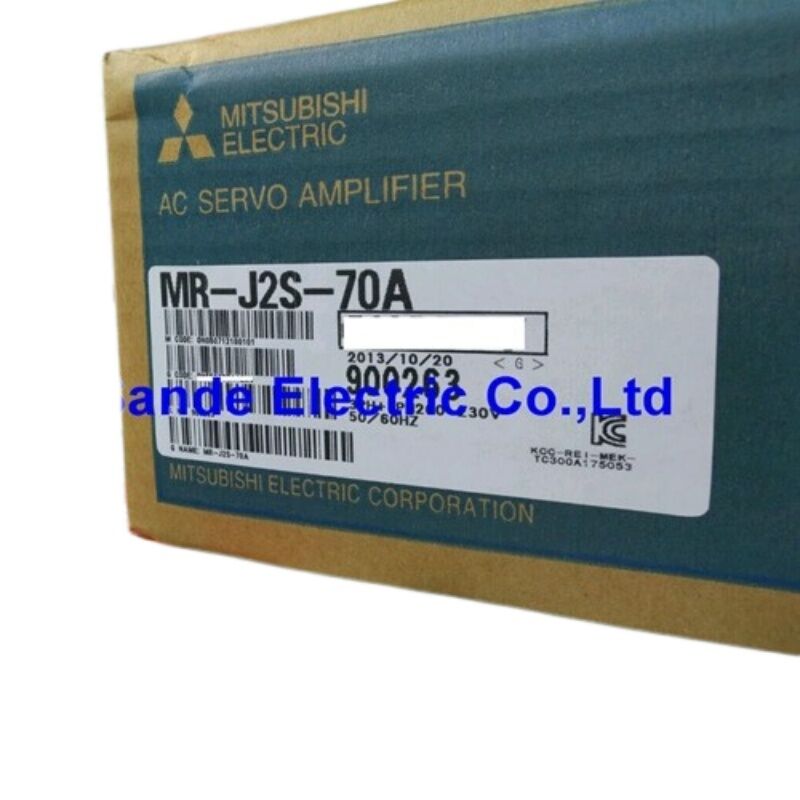

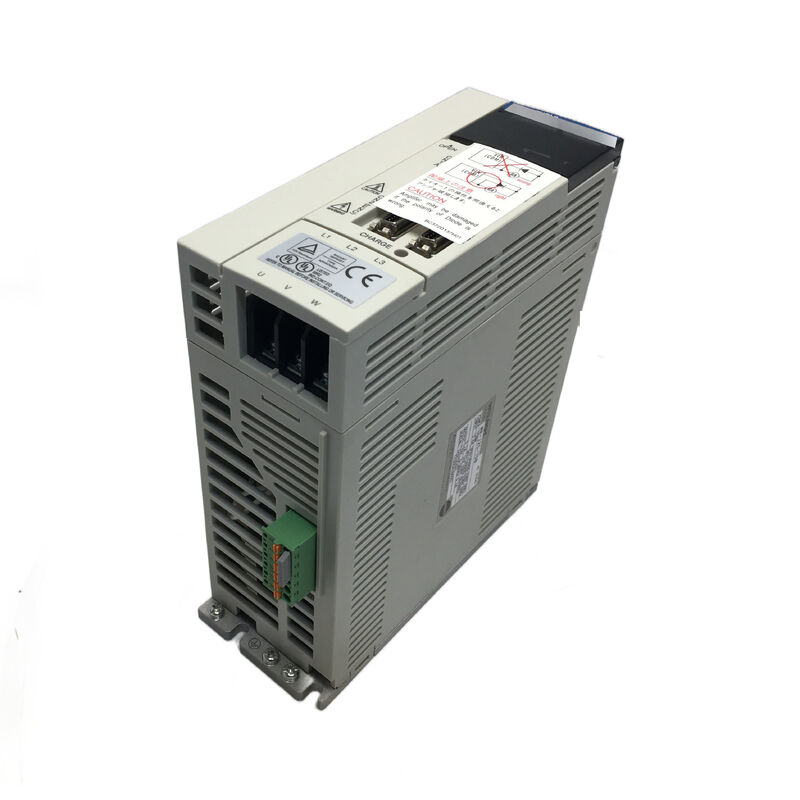

Mitsubishi MR-J2S-70A AC Servo-versterker — 750W MELSERVO J2S Drive voor Nauwkeurige Bewegingscontrole

Het goed laten draaien van een servosysteem begint met de versterker. De motor krijgt de aandacht, maar het is de drive die de positie-feedback leest, de correctie berekent en de uitgangstrap honderden keren per seconde aanstuurt om de as te houden waar hij moet zijn. De Mitsubishi MR-J2S-70A is de 750 W versterker in de gevestigde MELSERVO J2S-serie — een algemene AC servo-drive die positie-, snelheids- en koppelregeling beheert met de betrouwbaarheid waar Mitsubishi's industriële servoplatform bekend om staat.

Wat MELSERVO J2S Bracht

De J2S-serie vertegenwoordigde Mitsubishi's aanzienlijke stap vooruit ten opzichte van de eerdere J2-generatie. De belangrijkste verbetering was de servo-motorencodeur: J2S-gekoppelde motoren gebruiken een 17-bits absolute encoder (131.072 pulsen/omwenteling), die aanzienlijk fijnere resolutie en positienauwkeurigheid levert dan de voorganger van de J2-serie. Aan de kant van de versterker vertaalt dit zich naar een strakkere, stabielere regelkring — de drive werkt met meer positiegegevens per omwenteling, dus snelheids- en positiecommando's volgen schoner, vooral bij lage snelheden en tijdens fijne positionering.

De J2S introduceerde ook real-time auto-tuning, die de machinestatistieken continu bewaakt en de servo-gaininstellingen dienovereenkomstig aanpast. Op een machine waar de belastingskenmerken veranderen — een robotarm die door verschillende configuraties beweegt, of een slijpschijf die van massa verandert naarmate deze slijt — houdt de auto-tuningfunctie de lus stabiel zonder handmatige interventie.

Technische Specificaties

Drie Besturingsmodi — Eén Drive

De MR-J2S-70A is geen speciale positiecontroller. Hij beheert drie verschillende bedrijfsmodi en, cruciaal, hij kan tussendoor schakelen tussen deze modi op basis van digitale ingangssignalen:

Positieregelmodus — de drive volgt een snelle pulstrein van de upstream controller. Elke puls vertegenwoordigt een commando positie-increment. Met een ingangspulsfrequentie tot 500 kpps van een differentieelontvanger, kan de drive snelle positiecommando's volgen, terwijl de 131.072 ppr encoder de feedbackresolutie biedt om ze nauwkeurig uit te voeren.

Snelheidsregelmodus — een analoge spanningsingang (0 tot ±10 V DC) of een van de zeven intern geprogrammeerde snelheden bepaalt de doelsnelheid. De drive regelt vervolgens de motorsnelheid om deze te evenaren, met soepele versnellings- en vertragingshellingen die via parameters instelbaar zijn.

Koppelregelmodus — een analoge spanning (0 tot ±8 V DC) stuurt het uitgangskoppel direct aan. De snelheid is beperkt tot een programmeerbare limiet, en de drive levert de benodigde stroom om het bevolen koppel tot die snelheidslimiet te handhaven. Deze modus wordt gebruikt in spanregeling, perspassing en klemapplicaties.

Sinusgolf PWM-regeling — Waarom het Belangrijk is

De MR-J2S-70A gebruikt sinusgolf PWM-stroomregeling om de motor aan te drijven. Het verschil met eenvoudigere trapezoidale of zesstaps commutatiemethoden is in de praktijk significant: sinusgolfexcitatie produceert een soepelere koppeluitvoer met minder rimpel, wat resulteert in stillere werking, minder mechanische trillingen en betere servoprestaties bij lage snelheden.

Bij lage snelheden — kruipvoedingen op een slijpmachine, fijne positionering op een assemblage-inrichting — is het verschil tussen sinusgolf- en trapezoidale commutatie merkbaar in het trillingsniveau en de snelheidsstabiliteit. Voor toepassingen waarbij de oppervlakteafwerking of positienauwkeurigheid bij lage snelheid belangrijk is, is de sinusgolfregelarchitectuur mede de reden waarom de J2S-serie zijn positie verdiende als referentieplatform voor Mitsubishi servotoepassingen tijdens zijn productietijd.

Het Absolute Positiesysteem

MELSERVO J2S-documentatie stelt dat het toevoegen van een batterij aan de servo-versterker het systeem omzet naar absolute positiebediening — geen extra hardware nodig buiten de batterijhouder. Met actieve batterijback-up:

• De encoder onthoudt zijn positie tijdens stroomcycli
• Machinestart vereist geen referentie-terugkeer homing-sequentie
• Na een alarm of noodstop is de aspositie onmiddellijk bekend

Het instellen van een thuispositie één keer tijdens de initiële inbedrijfstelling is alles wat nodig is. Vanaf dat moment behoudt het absolute systeem de asdatum onbeperkt. Voor machines met meerdere assen en complexe homing-sequenties is het elimineren van de referentie-terugkeer bij elke inschakeling een tastbare productiviteitswinst.

Auto-Tuning — Praktisch Installatievoordeel

Veel servo-versterkers vereisen handmatige gain-tuning: de inbedrijfstellingsingenieur stelt de proportionele gain, integrale gain en afgeleide gain in op basis van inertie-schattingen en gemeten respons, en itereert vervolgens totdat het systeem stabiel en responsief is. Het werkt, maar het kost tijd, expertise en herwerk wanneer de machinekenmerken veranderen.

De real-time auto-tuning van de MR-J2S-70A regelt dit continu. De drive schat het traagheidsmoment van de machine op basis van de koppel- en acceleratierespons van de motor en past de servo-gains dienovereenkomstig aan. Nieuwe machines worden sneller in bedrijf genomen. Machines met variabele belasting — een robot die verschillende werkstukken oppakt, of een spindel met verschillende gereedschappen — blijven correct afgesteld zonder periodieke handmatige aanpassing.

Typische Toepassingsgebieden

De 750 W-rating van de MR-J2S-70A plaatst hem in het middensegment van de J2S-versterkerfamilie — krachtig genoeg voor de meerderheid van CNC-as-aandrijvingen en automatiseringsapplicaties, compact genoeg om in een standaard schakelkast te passen. Hij wordt gebruikt voor het aansturen van:

CNC-werktuigmachine-assen — X-, Y-, Z-voedingen op freesmachines, draaibanken en bewerkingscentra waar sub-micron herhaalbaarheid vereist is

Robotarmen en SCARA-robots — gewrichtsaandrijvingen waarbij de combinatie van snelheid, koppel en behoud van absolute positie voldoet aan de toepassingsvereisten

Geautomatiseerde Assemblageapparatuur — precisie-invoeg-, schroef- en perspassingstations waar de koppelregelmodus nauwkeurig krachtbeheer biedt

Transportband- en Indexeersystemen — snelheidsgeregelde web-drives en positie-geregelde roterende indexeertafels

Wikkel- en Spansystemen — materiaalwikkeltoepassingen waarbij de koppelmodus met snelheidsbegrenzing nauwkeurige spanning biedt over verschillende rol-diameters

Veelgestelde Vragen

V1: Welke servomotoren zijn compatibel met de MR-J2S-70A?

De MR-J2S-70A is nominaal 750 W en wordt gekoppeld aan Mitsubishi HC-SFS, HC-KFS, HC-MFS en HC-UFS serie servomotoren in de 750 W / 200 V klasse. Specifieke compatibele motormodellen zijn HC-SFS73, HC-KFS73, HC-MFS73 en HC-UFS72. Bevestig altijd de compatibiliteit met de motor-versterker combinatietabel van Mitsubishi voor uw exacte motormodel.

V2: Kan de MR-J2S-70A zowel eenfasige als driefasige stroom accepteren?

Ja. De MR-J2S-70A accepteert eenfasige of driefasige 200–230 V AC ingang op 50/60 Hz. Voor eenfasige 230 V, aansluiten op L1 en L2 en L3 open laten. Deze flexibiliteit is nuttig in installaties waar alleen een eenfasige voeding beschikbaar is in de schakelkast.

V3: Ondersteunt de MR-J2S-70A absolute positiebediening, en wat vereist het?

Ja — het toevoegen van een batterij aan de servo-versterker maakt absolute positiebediening mogelijk met de 17-bits encoder in compatibele J2S-serie servomotoren. Zodra een thuispositie is ingesteld tijdens de inbedrijfstelling, behoudt het systeem de aspositie tijdens het uitschakelen. Er is geen referentie-terugkeer homing-cyclus nodig bij het opstarten.

V4: Welke software wordt gebruikt om de MR-J2S-70A te configureren en te diagnosticeren?

De MR-J2S-70A communiceert via RS-232C of RS-422 met een pc waarop Mitsubishi's MR Configurator software draait. Dit maakt parameterinstelling, testbediening, gain-aanpassing, statusbewaking en alarmgeschiedenis-weergave mogelijk via een computerinterface zonder dat de drive-parameters handmatig via knoppen op het voorpaneel hoeven te worden doorlopen.

V5: Is de MR-J2S-70A nog in productie, en wat is de huidige vervanging?

De MR-J2S-serie is officieel door Mitsubishi Electric stopgezet en is een volwassen legacy-product. De vervanging van de huidige generatie is de MR-J4-serie, die hogere resolutie-codering, verbeterde auto-tuning en SSCNET III/H-communicatiemogelijkheden biedt. MR-J2S-versterkers blijven echter breed beschikbaar via de industriële automatiserings-aftermarket voor machineonderhoud en reparatiedoeleinden.
