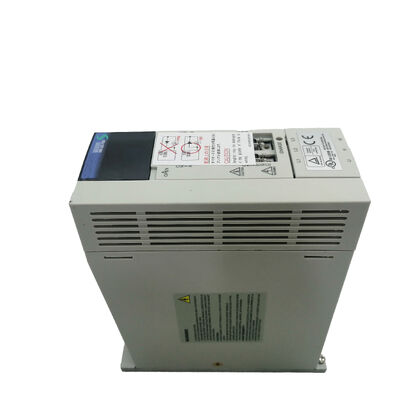

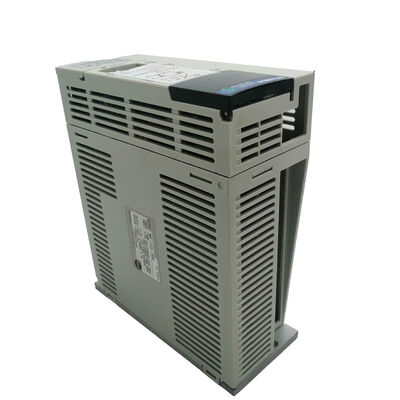

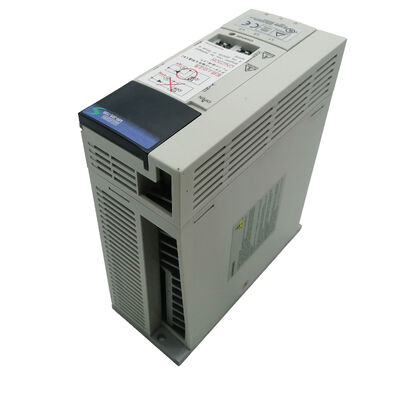

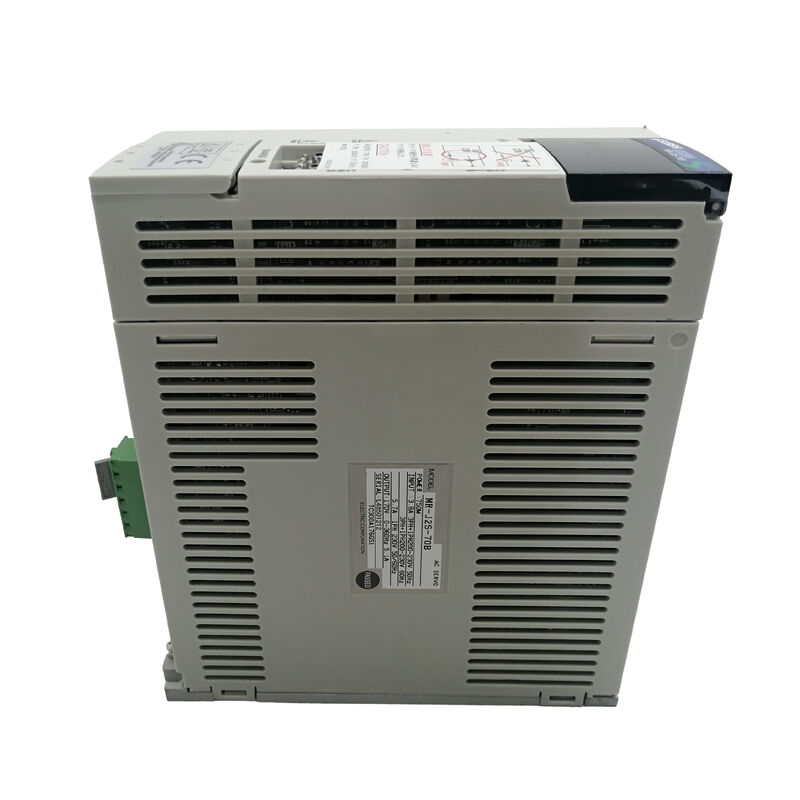

Mitsubishi MR-J2S-70B MELSERVO-J2S AC Servo Drive — 750W SSCNET III/H Versterker

De Drive Die SSCNET Motion Control Mainstream Maakte

Voordat EtherCAT en PROFINET de gesprekken over motion control domineerden, deed Mitsubishi's SSCNET high-speed seriële bus hetzelfde — het synchroniseren van meerdere servo-assen met deterministische communicatie, waardoor de wirwar van puls-train bedrading die multi-assige paneelbouw vroeger vereiste, werd geëlimineerd.

De MR-J2S-70B is een 750W AC servo-versterker uit de MELSERVO-J2-Super serie, en de B in het onderdeelnummer is de aanduiding die er het meest toe doet: het is de SSCNET interface variant, ontworpen om te functioneren als onderdeel van een gecoördineerd multi-assig systeem onder een Mitsubishi motion controller.

Deze drive levert 0,75 kW nominaal vermogen met behulp van sinusvormige PWM-regeling met stroomregelmethode — de combinatie die zorgt voor een soepel motorkoppel, minimale cogging bij lage snelheden en de asrespons die CNC-bewerking en high-cycle automatisering vereisen.

Hij accepteert zowel éénfasige als driefasige 200–230V AC ingang, bevat een ingebouwde dynamische rem voor gecontroleerd stoppen van de as bij servo-uit, en maakt gebruik van natuurlijke koeling — geen geforceerde lucht, geen koelventilator om te onderhouden of te laten falen.

Technische Specificaties

Beschermingsfuncties: Overstroomuitschakeling · Regeneratieve overspanningsuitschakeling · Overbelastingsuitschakeling (elektronische thermische beveiliging) · Bescherming tegen oververhitting van de servomotor · Bescherming tegen encoderfouten · Bescherming tegen regeneratiefouten · Bescherming tegen onderspanning / plotselinge stroomuitval · Bescherming tegen te hoge snelheid · Bescherming tegen excessieve fouten

SSCNET III/H — Wat de B-interface daadwerkelijk levert

De B-suffix is wat deze drive onderscheidt van de MR-J2S-70A (puls/analoge interface) en positioneert hem als een netwerkcomponent voor motion control in plaats van een standalone drive. SSCNET III/H is Mitsubishi's high-speed seriële servonetwerk — het verbindt meerdere servo-versterkers met een motion controller via een speciale glasvezel- of seriële kabel, met gesynchroniseerde communicatie die alle assen onderling fase-vergrendeld houdt.

Wat dit in de praktijk betekent: geïnterpoleerde multi-assige beweging, elektronische tandwieloverbrenging, nokprofielvolging en gecoördineerde voedingsasregeling zijn allemaal mogelijk zonder de hoofdpijn van parameter-matching die gepaard gaat met puls-train systemen.

De motion controller beheert de trajectplanning; de SSCNET-bus levert tegelijkertijd de gesynchroniseerde commando's aan elke versterker; elke versterker beheert lokaal de interne snelheids- en stroomlussen.

De architectuur is schoon, en de MR-J2S-B-serie was het platform dat het wijdverbreid maakte op middelgrote CNC-machines en geautomatiseerde apparatuur.

Sinusvormige PWM en Natuurlijke Koeling

Sinusvormige PWM-regeling genereert een motorstroomgolfvorm die nauw een ware sinusgolf benadert in plaats van de stapsgewijze benadering van oudere trapezoidale commutatie.

Voor de motor betekent dit minder koppelrimpel, soepelere rotatie bij lage snelheden en minder warmte gegenereerd per omwenteling — wat direct ten goede komt aan de oppervlakteafwerking bij bewerkingstoepassingen en het akoestische geluid vermindert in apparatuur waar dat belangrijk is.

Natuurlijke koeling op de MR-J2S-70B betekent dat de drive warmte afvoert via zijn koelribben naar de omringende lucht zonder interne ventilator.

Dit verwijdert een potentiële faalmodus — ventilatorstoringen zijn een veelvoorkomende oorzaak van thermische uitschakelingen van de drive — maar het betekent ook dat de drive voldoende vrije luchtruimte rondom nodig heeft in de kast.

Mitsubishi specificeert minimale spelingen boven en onder de unit; het negeren hiervan in een volle kast is de meest voorkomende reden waarom drives in deze serie heet lopen.

Compatibele Motoren Series

De MR-J2S-70B is ontworpen voor gebruik met Mitsubishi HC-KFS, HC-MFS en HC-UFS serie servomotoren in het juiste capaciteitsbereik voor een 750W versterker.

Dit zijn de motoren met lage tot gemiddelde inertie en kleine capaciteit die de standaard koppeling waren voor J2S-drives op voedingsassen van CNC-werktuigmachines en robotwerkcellen.

Als u deze drive als vervanging koopt, controleer dan of de motor die op de as is geïnstalleerd uit een van deze series komt — de J2S-versterker slaat motorgegevenstabellen intern op, en het motortype moet overeenkomen met wat de versterker is geconfigureerd om aan te sturen.

Realiteit van de Inkoop

De MR-J2S-70B is door Mitsubishi Electric stopgezet. Beschikbare voorraad komt uit overtollige inventaris, gereviseerde ruileenheden en reparatiediensten.

Voor machines waar een SSCNET-gebaseerd motionsysteem nog actief in gebruik is, is het vervangen van een identiek exemplaar door een geteste MR-J2S-70B de weg van de minste weerstand — overschakelen naar een andere drive-generatie vereist parameter migratie, beoordeling van SSCNET-compatibiliteit en mogelijk updates van de motion controller firmware.

Veelgestelde Vragen

V1: Wat is het verschil tussen de MR-J2S-70B en de MR-J2S-70A?

A: Het enige verschil is de communicatie-interface. De 70A gebruikt een puls-train en analoge ingangsinterface — standaard voor standalone positionering of snelheidsregeling vanaf een PLC puls-uitgang.

De 70B gebruikt SSCNET — het communiceert met een Mitsubishi motion controller via een high-speed seriële bus en is ontworpen voor gecoördineerde multi-assige motion control. De twee zijn niet uitwisselbaar in een bestaand systeem.

V2: Welke Mitsubishi motion controller is vereist om de SSCNET B-interface te gebruiken?

A: De MR-J2S-70B wordt aangesloten op Mitsubishi motion controllers die het SSCNET-protocol ondersteunen — typisch de Q17nCPUN, QD77MS, of vergelijkbare Q-serie motion modules.

De specifieke compatibele controller is afhankelijk van uw systeemconfiguratie. SSCNET III/H op de J2S-serie is niet hetzelfde als latere SSCNET III/H-versies — controleer de compatibiliteit met uw controller voordat u drive-generaties mengt.

V3: Kan de MR-J2S-70B worden vervangen door een nieuwere Mitsubishi drive-generatie?

A: Mitsubishi biedt upgrade-paden van J2S-B naar J4-B met behulp van vernieuwingsgereedschappen (MR-J2S renewal kit), waarmee de bestaande SSCNET-bedrading en motion controller behouden kunnen blijven terwijl de drive wordt gemoderniseerd. Dit is een geplande migratie-optie in plaats van een directe vervanging — het vereist extra hardware en configuratie van parameters.

V4: Wat gebeurt er met de as als de stroom uitvalt terwijl de drive draait?

A: De ingebouwde dynamische rem activeert automatisch bij stroomuitval of wanneer het servo-uit-signaal wordt ontvangen — het kortsluit de motorwikkelingen via een weerstand om de as te vertragen.

De bescherming tegen onderspanning en plotselinge stroomuitval activeert ook en registreert de fout. Voor verticale assen of toepassingen die gegarandeerd vasthouden na stroomuitval vereisen, wordt nog steeds een externe mechanische rem op de motor aanbevolen.

V5: Is de MR-J2S-70B compatibel met eenfasige voeding?

A: Ja — de MR-J2S-70B accepteert zowel éénfasige 200–230V AC als driefasige 200–230V AC ingang. Eenfasebedrijf is beschikbaar voor installaties waar driefasige voeding niet beschikbaar is, maar de ingangsstroom per fase is hoger in eenfasemodus.

Controleer de voedingsbedrading en de dimensionering van de automaat tegen de specificatie van de ingangsstroom voor eenfasige voeding van de drive voordat u deze aansluit.

De MR-J2S-70B is een stopgezette industriële servo-versterker. Controleer de compatibiliteit van de SSCNET-versie, het motortype en de motion controller-interface voordat u een vervanging koopt.
