Sanyo Denki 103H7126-0740 | SANMOTION F2 2-fasige Hybride Stappenmotor — 1,27 Nm, 1,8°, 56 mm frame, 3A unipolair, 24V, Aansluitdraad

Overzicht

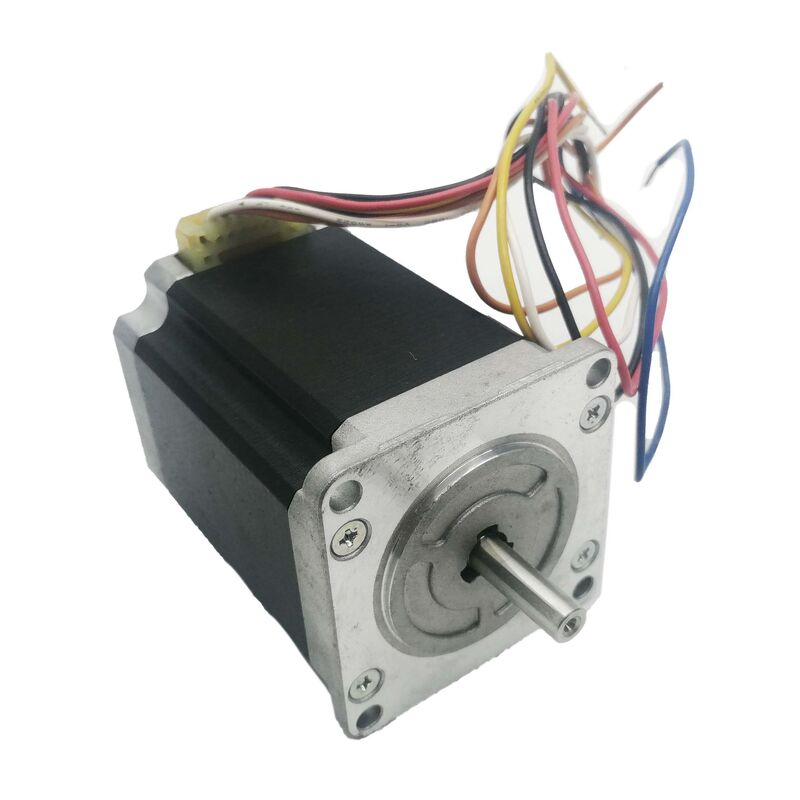

De Sanyo Denki 103H7126-0740 is een 2-fasige hybride stappenmotor uit de SANMOTION F2-serie, die een houdkoppel van 1,27 Nm levert bij 3A/fase op een 24V DC-voeding. De staphoek van 1,8° levert 200 discrete posities per omwenteling — nauwkeurige, herhaalbare positionering zonder encoder, aangestuurd in open lus via een standaard stepper driver tegen een fractie van de kosten en complexiteit van een gesloten lus servosysteem.

Met een vierkante flens van 56 × 56 mm en een lengte van 75,8 mm is dit een goed geproportioneerde middenklasse stappenmotor: substantieel genoeg met zijn houdkoppel van 1,27 Nm om de typische belastingen van precisiepositioneringstrajecten, lineaire actuatoraandrijvingen, transportband-indexeersystemen en kleine CNC-machines aan te kunnen, terwijl hij compact genoeg is met 0,98 kg om te passen in de ruimtebeperkingen die deze toepassingen vaak opleggen. De NEMA 23-equivalente voetafdruk is een van de meest gestandaardiseerde mechanische interfaces in industriële automatisering, wat betekent dat de 103H7126-0740 zonder aangepaste montagehardware in machines past die voor deze frameklasse zijn ontworpen.

De unipolaire 6-draads configuratie is het bepalende elektrische kenmerk van deze specifieke variant. Unipolaire drivers zijn eenvoudiger in circuitontwerp dan bipolaire H-brug drivers — de middengespannen wikkelingen van de motor laten stroom afwisselend door elke halve wikkeling stromen zonder de volledige brugschakeling die bipolaire drives vereisen. Voor systeemontwerpers die een drive specificeren naast deze motor, vermindert de unipolaire optie de complexiteit en kosten van de driver; voor systemen met een bestaande unipolaire drive-infrastructuur past de 103H7126-0740 direct zonder aanpassingen.

Belangrijkste Specificaties

1,8° Staphoek — 200 Stappen, Open-lus Precisie

De staphoek van 1,8° is de standaard voor 2-fasige hybride stappenmotoren van deze framegrootte. Elke elektrische stap verplaatst de rotor met precies 1,8°, wat resulteert in 200 stappen per mechanische omwenteling. Zonder enige encoder voert de motor elke stapcommando getrouw uit binnen zijn mechanische tolerantie, waarbij de positie vanaf de startreferentie wordt opgebouwd door simpelweg stappen te tellen.

Deze open-lus functionaliteit is het economische argument voor stappenmotoren boven servomotoren in het juiste toepassingsbereik. Een servomotor vereist een encoder, een servo-driver met closed-loop feedbackverwerking, en de bijbehorende bedrading en parameterinstellingen. Een stappenmotor vereist een driver die stappen telt — rechttoe rechtaan minder hardware- en softwarecomplexiteit voor toepassingen waarbij de belasting voorspelbaar is, het risico op stapverlies laag is, en de positioneringsnauwkeurigheid van ±1,8° (of beter met microstepping) aan de specificatie voldoet.

Voor toepassingen die een fijnere positioneringsresolutie vereisen dan de full-step 1,8° biedt, worden bij microstepping — beschikbaar op compatibele drivers — elke stap elektronisch onderverdeeld in kleinere hoekige stappen. Gangbare microstepping-verhoudingen voor deze motorklasse zijn 1/2 stap (0,9°), 1/4 stap (0,45°), 1/8 stap (0,225°), en tot 1/256 stap bij de fijnste instelling. Hogere microstepping-verhoudingen verbeteren de positionele resolutie en verminderen het koppelrimpel bij lage snelheden, ten koste van een verminderd koppel per microstap vergeleken met full-step bedrijf. Het rotor traagheidsmoment van de 103H7126-0740 van 0,36 × 10⁻⁴ kg·m² is laag genoeg om microgestapelde commando's soepel te volgen bij gematigde snelheden.

1,27 Nm Houdkoppel — De Statische en Dynamische Context

Het houdkoppel van 1,27 Nm is de kracht die de motor uitoefent om rotatie van de as tegen te gaan wanneer de wikkelingen bekrachtigd zijn en de rotor stilstaat op een stapositie. Dit is het maximale koppel dat de motor kan vasthouden voordat de rotor onbedoeld stappen maakt — de weerstand waartegen de mechanische belasting werkt wanneer de motor stilstaat.

In bedrijf is het beschikbare koppel lager dan het houdkoppel en neemt verder af naarmate de snelheid toeneemt. De koppel-snelheidscurve van een hybride stappenmotor neemt af vanaf de houdkoppelwaarde bij nul snelheid, via een gematigde daling bij lage snelheden, tot een steilere daling bij hoge snelheden, aangezien de wikkelingsinductantie de stijgtijd van de stroom binnen elke stap beperkt. De weerstand van 0,9 Ω per fase en de inductantiekenmerken van deze motor bepalen de vorm van die curve: bij een 24V voeding en 3A nominale stroom levert de motor bruikbaar koppel over zijn bedrijfssnelheidsbereik met een 24V driver, hoewel hogere voedingsspanningen (via constant-stroom drivers) de koppelcapaciteit bij hoge snelheden verder uitbreiden.

Voor belastingdimensionering moet het benodigde werkkoppel — rekening houdend met wrijving, traagheid tijdens acceleratie, en elke statische belasting die de motor tegenwerkt — met een adequate veiligheidsmarge kleiner zijn dan het beschikbare koppel bij de werksnelheid. Sanyo Denki's algemene richtlijnen voor stapsystemen adviseren om bij 50% of minder van het beschikbare koppel bij de werksnelheid te werken om een betrouwbare marge te bieden tegen gemiste stappen onder variabele belastingsomstandigheden.

Unipolaire 6-draads Configuratie — Circuit Eenvoud en Driver Compatibiliteit

De 103H7126-0740 heeft zes aansluitdraden uit het motorlichaam: twee fase-wikkelingen, elk middengespannen, wat twee draden per fase-uiteinde en één middentap per fase oplevert. In unipolair bedrijf schakelt de driver sequentieel stroom door elke halve wikkeling door afwisselend de bovenste en onderste helften van elke fase-wikkeling te bekrachtigen, terwijl de middentap is aangesloten op de voeding. Het H-brug circuit dat nodig is voor bipolair full-winding bedrijf is niet nodig — het unipolaire schakelcircuit is een eenvoudigere opstelling van transistors of MOSFETs.

Het praktische gevolg: unipolaire drivercircuits zijn goedkoper en gemakkelijker te ontwerpen dan bipolaire H-brug drivers. Voor toepassingen waarbij de driverhardware op maat is ontworpen of waar kosten op driverniveau prioriteit hebben, vermindert de unipolaire motorconfiguratie de driver BOM. Voor toepassingen die gebruik maken van standaard stepper drivermodules, ondersteunen veel standaard industriële stepper drivers zowel unipolaire als bipolaire bedrijf, vaak via bedradingsconfiguratie in plaats van hardwarewijziging.

De 6-draads aansluitdraad komt direct uit het motorlichaam als kale draden, zonder connectorbehuizing. De installatie vereist directe soldeerverbinding, krimpaansluiting, of montage met een connector die geschikt is voor de bedradingsstandaard van de toepassing. Dit is de standaard aansluitmethode voor deze motorklasse in industriële apparatuur waar de verbinding eenmalig wordt gemaakt tijdens de assemblage van de machine en de draden via kabelbeheer naar de driver worden geleid.

56 × 56 mm Frame — SANMOTION F2 in de Mechanische Context

De vierkante flens van 56 × 56 mm is een wereldwijd gestandaardiseerde mechanische interface voor deze klasse stappenmotoren — equivalent aan de NEMA 23 montage standaard die veel wordt gebruikt in Noord-Amerikaanse apparatuur en breed is overgenomen in industriële automatisering wereldwijd. De boutcirkel, registerflens en asdiameter zijn consistent met deze standaard, wat betekent dat de 103H7126-0740 een directe fysieke vervanging is voor elke NEMA 23-equivalente motor van andere fabrikanten, mits de asdiameter (6,35 mm) en lengte (ongeveer 20 mm) overeenkomen met de koppelingsvereisten van de machine.

Met een lichaamslengte van 75,8 mm is dit een motor met volledige diepte in de 56 mm frameklasse — langer en dienovereenkomstig met een hoger koppel dan de kortere stack-lengte varianten in dezelfde serie (die doorgaans 45–55 mm lichaamslengte hebben bij lagere koppelwaarden). De diepte van 75,8 mm moet worden gecontroleerd tegen de motorruimte van de machine voordat u bestelt, met name bij retrofits waarbij de originele motor mogelijk een kortere stack-variant was.

De IP40 beschermingsgraad — aanraakbestendig en beschermd tegen vaste objecten groter dan 1 mm — is geschikt voor schone tot licht vervuilde omgevingen waar precisiepositioneringsapparatuur wordt gebruikt: gesloten machinekasten, laboratoriumautomatisering, halfgeleiderhandling en elektronicafabricage. Voor toepassingen met aanzienlijke stof- of vloeistofblootstelling vereist de motor een extra beschermende behuizing rond het motorlichaam.

SANMOTION F2 — Sanyo Denki's 2-Fasige Hybride Serie

De aanduiding SANMOTION F2 plaatst de 103H7126-0740 binnen Sanyo Denki's assortiment van precisie hybride stappenmotoren. De hybride constructie — die de permanente magneet van een PM-stapper combineert met de getande rotor van een variabele reluctance motor — is de dominante technologie voor precisie open-lus positionering in deze koppel- en snelheidsklasse. Het hybride ontwerp produceert een hoger koppel per volume-eenheid, een betere staphoeknauwkeurigheid en een consistenter houdkoppel over rotorposities dan eerdere PM-stappenmotorontwerpen.

Sanyo Denki produceert de SANMOTION F2-serie met CE-, UL- en TÜV-certificeringen met RoHS-conformiteit, wat voldoet aan de regelgevende vereisten voor industriële apparatuur die op Europese, Noord-Amerikaanse en Aziatische markten wordt verkocht. De certificeringen bevestigen zowel elektrische veiligheid (diëlektrische sterkte, isolatieweerstand) als naleving van de materiaalbeperkingsrichtlijnen die van toepassing zijn op de constructie van de motor.

Het bedrijfstemperatuurbereik van -10°C tot +50°C is breder dan het typische bereik van 0–40°C voor servomotor specificaties, wat de eenvoudigere thermische beheersing van de stappenmotor weerspiegelt. Zonder elektronische feedback of encoder-circuits in het motorlichaam, kan de 103H7126-0740 het lagere einde van het industriële temperatuurbereik tolereren zonder het risico op schade aan elektronische componenten dat ingekapselde feedbackapparaten beperkt.

FAQ

V1: Kan de 103H7126-0740 als een bipolaire motor worden aangestuurd in plaats van unipolair?

Ja, met bedradingsaanpassing. De 6-draads unipolaire motor kan in bipolaire serie- of bipolaire parallelconfiguraties worden bedraad door de juiste draadparen te gebruiken en de middentap-draden open te laten (serie) of aan te sluiten volgens het bipolaire parallelle bedradingsschema. Bipolaire seriële bedrading gebruikt beide helften van elke wikkeling in serie, wat het koppel bij lage snelheden verhoogt, maar de prestaties bij hoge snelheden vermindert. Bipolaire parallelle bedrading halveert de effectieve weerstand en inductantie per fase, wat het koppel bij hoge snelheden verbetert ten koste van een driver die de dubbele stroom kan verwerken. De nominale stroom van de motor van 3A/fase is van toepassing op de unipolaire configuratie; bipolaire bedrading verandert de effectieve stroom- en spanningsvereisten en moet opnieuw worden berekend ten opzichte van de driver specificatie.

V2: Welke driverstroom en -spanning moeten worden gebruikt met de 103H7126-0740?

De nominale stroom is 3A/fase met een fase-weerstand van 0,9Ω. Een constant-stroom chopper driver ingesteld op 3A/fase is de standaardconfiguratie. De voedingsspanning moet aanzienlijk hoger zijn dan de resistieve daling van de motor (3A × 0,9Ω = 2,7V per fase bij nominale stroom) om de stroomregeling van de driver effectief te laten functioneren — een 24V voeding is de nominale spanning en zorgt voor een adequate stroomstijgsnelheid voor gematigde bedrijfssnelheden. Hogere voedingsspanningen (tot het maximum van de driver) verbeteren het koppel bij hoge snelheden door een snellere stroomstijging binnen elke stapperiode mogelijk te maken, maar vereisen een constant-stroom driver die de fase-stroom reguleert naar 3A, ongeacht de voedingsspanning. Het bedrijf van de motor met een voedingsspanning die ongeregelde stroom boven 3A/fase veroorzaakt, zal leiden tot oververhitting.

V3: Betekent de staphoek van 1,8° dat de motor altijd nauwkeurig positioneert tot ±1,8°?

De 1,8° is de commando stapincrement, niet de gegarandeerde nauwkeurigheid. Hybride stappenmotoren hebben een typische stapnauwkeurigheid van ±3 tot ±5% van één stap, niet-cumulatief — voor een stap van 1,8°, betekent dit ongeveer ±0,054° tot ±0,09° per stap, en de fout accumuleert niet over meerdere stappen (de positiefout bij elke stap is onafhankelijk van de fout bij de vorige stap). De nauwkeurigheid bij full-step is voldoende voor de meeste industriële positioneringstoepassingen. Voor toepassingen die een betere hoeknauwkeurigheid vereisen — halfgeleiderhandling, positionering van optische instrumenten — verminderen microstepping en mechanische spindel- of riemaandrijvinggeometrie de effectieve positionele onzekerheid aan het werkoppervlak verder.

V4: Wat is de maximale bedrijfssnelheid voor de 103H7126-0740?

Sanyo Denki publiceert geen enkele maximale snelheidsindicatie voor de SANMOTION F2-serie, omdat de bruikbare snelheid afhankelijk is van het beschikbare koppel bij die snelheid, wat op zijn beurt afhankelijk is van de voedingsspanning van de driver en de stroomregeling. Als algemene referentie leveren 2-fasige hybride motoren van deze klasse bij 24V unipolaire bedrijf typisch bruikbaar koppel tot ongeveer 500–1.000 stappen/seconde (150–300 RPM) voordat het koppel onder de belastingsvereiste voor veel positioneringstoepassingen daalt. Met een hogere voedingsspanning constant-stroom driver, breidt de bruikbare snelheid aanzienlijk uit. De juiste aanpak is om de koppel-snelheidscurve van de motor onder de werkelijke driveromstandigheden te plotten en te bevestigen dat het beschikbare koppel de belastingskoppelvereiste bij de maximale werksnelheid overschrijdt met de 50% veiligheidsmarge.

V5: Wat zijn de belangrijkste faalmodi om te controleren bij het evalueren van een gebruikte 103H7126-0740?

Meet de fase-naar-fase weerstand en de fase-naar-aarde weerstand. Elk fasepaar (uiteinde tot uiteinde over een volledige wikkeling) moet ongeveer 1,8Ω (2 × 0,9Ω) aangeven; middentap tot elk uiteinde moet ongeveer 0,9Ω aangeven. Significante afwijking duidt op wikkelingsschade of een open circuit. Controleer de isolatieweerstand tussen elke wikkelingsterminal en het motorlichaam met een megger — waarden onder 100MΩ duiden op isolatieverlies. Draai de as met de hand om een soepele lagerwerking te bevestigen zonder ruwheid of axiale speling. Controleer of de aansluitdraden intact zijn zonder rafelen of beschadiging bij het spanningsontlastingspunt waar de draden uit het motorlichaam komen — draadvermoeidheid op dit punt is de meest voorkomende mechanische storing bij motoren die in gebruik zijn geweest.
