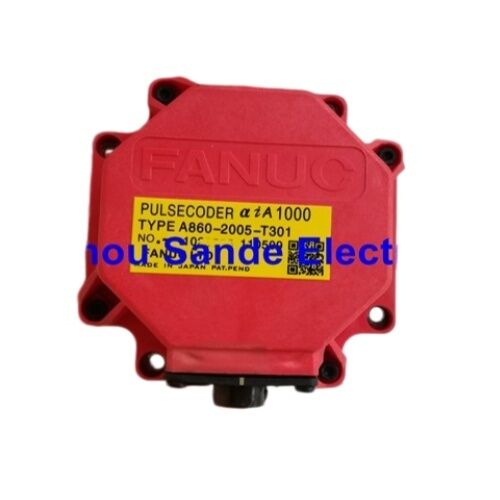

FANUC A860-2005-T301 Pulsecoder — αiI1000 Incrementele Encoder voor FANUC Alpha i Serie Servomotoren

Merk: FANUC

Type: Servomotor Pulsecoder (Encoder)

Aanduiding: αiI1000

Onderdeelnummers: A860-2005-T301 / A8602005T301

Staat: Nieuw | Op voorraad

Wanneer de machine stopt met vertrouwen op zijn eigen positie

De nauwkeurigheid van een CNC-werktuigmachine hangt volledig af van één ding: het servosysteem dat altijd precies weet waar elke as zich bevindt. De motor levert de kracht. De versterker levert de stroom. Maar het is de pulsecoder — de encoder die aan de achterkant van de servomotor is gemonteerd — die gesloten-lus positiecontrole überhaupt mogelijk maakt. Zonder betrouwbare feedback van de pulsecoder werkt de controller blind.

De FANUC A860-2005-T301 is de pulsecoder van het type αiI1000 die is gemonteerd op FANUC Alpha i serie AC servomotoren voor een breed scala aan toepassingen in werktuigmachines en automatisering. Het is een incrementele optische encoder, direct gemonteerd op de achterste eindkap van de motor, die meedraait met de motoras en bij elke omwenteling signalen met hoge resolutie voor positie en snelheid naar de servo-versterker stuurt. Eén miljoen pulsen per omwenteling. Compacte, afgedichte constructie. Specifiek ontworpen voor het FANUC αi servo-ecosysteem.

Wanneer deze encoder defect raakt — en encoder-alarmen behoren tot de meest ontwrichtende storingen in elke door FANUC bestuurde machine — is het onderdeel dat de machine weer in bedrijf stelt precies dit: de juiste A860-2005-T301, afgestemd op de motor via het onderdeelnummer op het etiket, geïnstalleerd volgens de juiste procedure.

Wat dit onderdeel is en wat het doet

De A860-2005-T301 behoort tot de αiI (Alpha i Incremental) pulsecoder-serie van FANUC. Het is een ingebouwde encoder — in de fabriek geïnstalleerd in de eindkapbehuizing van de motor — in plaats van een externe roterende encoder die op een aparte as is gemonteerd. De pulsecoder wordt aan de achterkant van de motor gemonteerd, mechanisch gekoppeld aan de rotor via een Oldham-koppeling die roterende beweging overbrengt en tegelijkertijd kleine axiale en radiale verkeerde uitlijningen tolereert.

De "1000" in de aanduiding αiI1000 verwijst naar de resolutie van de pulsecoder: 1.000.000 pulsen per omwenteling. Bij elke rotatie van de motoras genereert de encoder één miljoen discrete feedbacksignalen. De FANUC servo-versterker gebruikt deze signalen continu — en berekent positie, snelheid en versnelling om de motor precies aan te sturen volgens de door de CNC-controller bevolen traject.

De aanduiding "I" — incrementeel — onderscheidt deze pulsecoder van de αiA (absolute) varianten in dezelfde familie. Een incrementele pulsecoder telt de positie ten opzichte van een referentie die bij het opstarten is ingesteld. Een absolute encoder behoudt de positie tijdens stroomonderbrekingen. Welk type een motor heeft, wordt in de fabriek vastgelegd en kan niet alleen door het vervangen van de encoder worden gewijzigd — het pulsecoder-type moet overeenkomen met de oorspronkelijke specificatie van de motor, daarom begint de installatie altijd met het lezen van het encoder-etiket op de te onderhouden motor.

Technische Referentie

Technische gegevens afkomstig uit FANUC AC Servo Motor αi Series Beschrijvingen (FANUC Handleiding B-65262EN) en geverifieerde leveranciersdocumentatie.

αiI versus αiA — Het juiste type kiezen vóór het bestellen

Dit is de meest consequente selectiebeslissing bij het inkopen van een vervangende A860-serie pulsecoder, en het is ook het eenvoudigst om correct te verifiëren.

De A860-2005-T301 is het incrementele type (αiI). Zijn tegenhanger, de A860-2000-T301, is het absolute type (αiA). Beide zijn pulsecoders van de 1.000-resolutieklasse die er fysiek vergelijkbaar uitzien en in dezelfde motor eindkap passen. Ze zijn niet uitwisselbaar — de servo-versterker en controllerparameters zijn vanuit de fabriek geconfigureerd voor incrementele of absolute feedback, en het verwisselen van het ene type voor het andere zal fouten veroorzaken die de as niet laten functioneren, zelfs als de encoder fysiek past.

De juiste aanpak is eenvoudig: lees het onderdeelnummer dat op het etiket van de encoder staat die momenteel in de motor zit. Dat etiketnummer is het nummer dat u moet matchen. Als op het etiket A860-2005-T301 staat, is deze aanbieding de juiste vervanging. Als er A860-2000-T301 of een andere variant op staat, is een ander onderdeel vereist.

Hetzelfde principe geldt voor de -T301-suffix. Binnen de A860-2005-serie is de T301 de standaard aanduiding voor deze encoderconfiguratie. Andere suffixes bestaan binnen de bredere FANUC pulsecoder-familie en hebben andere connector- of specificatiedetails. Match altijd het volledige onderdeelnummer van het motor-etiket, niet alleen het basisnummer.

Compatibele FANUC Alpha i Servomotoren

De A860-2005-T301 is de gemonteerde pulsecoder voor FANUC Alpha i serie servomotoren die een aanzienlijk bereik aan framegroottes en vermogensdekking bieden. Gebaseerd op geverifieerde technische documentatie, wordt deze encoder gebruikt in:

De αiI1000 pulsecoder bestrijkt dit bereik aan motorgroottes omdat FANUC de feedbackcomponent heeft gestandaardiseerd over het Alpha i-platform waar de 1.000.000 ppr incrementele encoder-specificatie van toepassing is. Het motorframe en het vermogen bepalen de versterker en het powergedeelte — de pulsecoder is hetzelfde onderdeel voor alle compatibele modellen binnen dit bereik.

Voor machines die FANUC 0i, 16i, 18i, 21i, 30i, 31i of 32i CNC-controllers gebruiken met Alpha i serie servomotoren, is de A860-2005-T301 een van de meest vereiste onderhouds-encoderonderdelen in het geïnstalleerde bestand.

Vervangen van deze Pulsecoder — Wat de Procedure Inhoudt

FANUC's eigen documentatie voor servomotorinstructies beschrijft de vervangingsprocedure voor ingebouwde pulsecoders. De belangrijkste stappen zijn consistent voor het Alpha i motorbereik:

De pulsecoder wordt vastgezet met vier M4 inbusbouten aan de motor eindkap. Dit zijn de bouten die verwijderd moeten worden — de M3-bouten die zich dicht bij elke M4-bout bevinden, zijn motorassemblagebevestigingen en mogen tijdens deze procedure niet worden losgedraaid. Het verwijderen van de verkeerde bouten kan de interne assemblage van de motor aantasten en extra schade veroorzaken naast de oorspronkelijke encoderfout.

Zodra de vier M4-bouten zijn verwijderd, worden de pulsecoder en de Oldham-koppeling samen verwijderd. De nieuwe pulsecoder wordt geïnstalleerd met een nieuwe Oldham-koppeling, gepositioneerd met de juiste oriëntatie zodat de aandrijftanden goed aangrijpen. De pulsecoder wordt ingedrukt totdat de O-ring op het pulsecoderlichaam correct tussen de motor- en pulsecoder-uitsparing zit. De O-ring mag niet klem komen te zitten of geplet worden — een lekkende of beschadigde O-ring tast de afdichting van de motor eindkap aan.

Twee hanteringsvereisten worden expliciet vermeld in de documentatie van FANUC: de pulsecoder mag geen mechanische schokken krijgen tijdens hantering of installatie, en hij moet uit de buurt van stof en spanen worden gehouden. Als precisie optische apparaten zijn pulsecoders gevoeliger voor fysieke impact en vervuiling dan de motor zelf. Transport in de originele verpakking tot het moment van installatie.

De FANUC Alpha i Pulsecoder Familie — Waar dit onderdeel in past

Begrijpen waar de A860-2005-T301 zich bevindt binnen de bredere A860 pulsecoder-serie helpt om het verkeerde onderdeel te bestellen te voorkomen en verduidelijkt wat de structuur van het onderdeelnummer betekent:

De A860-2005-T301 en A860-2000-T301 delen dezelfde resolutie van 1.000.000 ppr, maar verschillen in type (incrementeel versus absoluut). De A860-2001-T301 is een aparte absolute encoder met hoge resolutie met 16 miljoen pulsen per omwenteling — een ander product voor andere motorspecificaties. Geen van deze zijn uitwisselbaar zonder bijbehorende wijzigingen aan de servo-versterker en controllerconfiguratie.

Risico op namaak en kwaliteitsinkoop

Het namaken van FANUC pulsecoders is een gedocumenteerd probleem op de markt voor industriële reserveonderdelen. Niet-originele encoders gaan doorgaans snel defect omdat ze de optische precisie en signaalintegriteit van originele, door FANUC geproduceerde eenheden niet kunnen repliceren — en sommige functioneren nooit correct, waardoor er aanhoudende alarmcodes ontstaan die niet kunnen worden gewist, ongeacht parameterinstellingen.

Vervalsde encoders komen het meest voor via onverifieerde online kanalen en in markten waar het originele FANUC-onderdeel lokaal moeilijk te verkrijgen is. Visuele identificatie van een vervalsing is niet altijd mogelijk door alleen fysieke inspectie — vervalsde eenheden kopiëren vaak het uiterlijk en de etikettering van originele onderdelen.

De bescherming tegen dit risico is inkoop bij leveranciers die geverifieerde voorraad met gedocumenteerde herkomst hanteren en die verantwoordelijkheid nemen voor de authenticiteit van het onderdeel. Deze aanbieding biedt originele FANUC-productie. Als er ooit twijfel bestaat over het ontvangen onderdeel, kunnen het FANUC-serienummer en de productiemarkeringen op het encoder-etiket worden vergeleken met bekende originele voorbeelden vóór installatie.

Veelgestelde Vragen

V1: Mijn machine vertoont een FANUC encoder-alarm. Hoe bepaal ik of de A860-2005-T301 pulsecoder daadwerkelijk de oorzaak is, in plaats van de encoderkabel of versterker?

FANUC servo-alarmen met betrekking tot de encoder vallen doorgaans in een paar categorieën, en het isoleren van het defecte onderdeel voordat onderdelen worden besteld, voorkomt een onnodige vervanging. Begin met het inspecteren van de encoderkabel — de kabel die de motor pulsecoder verbindt met de CN2-poort van de servo-versterker — op zichtbare schade, verbogen of gecorrodeerde pinnen, of een losse verbinding aan beide uiteinden. Een beschadigde kabel is een veelvoorkomende oorzaak van encoder-alarmen en is goedkoper te vervangen dan de pulsecoder zelf. Als de kabel intact is, verwissel de encoderkabel van de verdachte as met een bekende goede kabel van een andere as op dezelfde machine (ervan uitgaande dat hetzelfde kabeltype wordt gebruikt) en observeer of het alarm de kabel volgt of bij de motor blijft. Als het alarm bij de motor blijft, ongeacht de kabel, is de pulsecoder zelf waarschijnlijk defect. FANUC alarmcodes in de 300-serie en SV-alarmcategorieën die specifiek zijn voor afwijkingen in het feedbacksignaal, zijn typische indicatoren van pulsecoder-uitval, hoewel een FANUC technische referentie of uw machine-documentatie de exacte interpretatie van het alarmnummer voor uw controller-model zal geven.

V2: Kan de A860-2005-T301 worden vervangen door de A860-2000-T301 absolute encoder als de incrementele versie niet beschikbaar is?

Nee — deze twee encoders zijn niet uitwisselbaar, ondanks dat ze dezelfde resolutieklasse van 1.000.000 ppr delen. De aanduidingen αiI (incrementeel) en αiA (absoluut) weerspiegelen een fundamenteel verschil in hoe de encoder positie communiceert met de servo-versterker en controller. Een absolute pulsecoder levert continu een volledig positieadres aan de versterker en behoudt de positie tijdens stroomcycli. Een incrementele pulsecoder telt vanaf een reset-referentie en vereist opnieuw refereren na elke stroomcyclus. De interne firmware van de servo-versterker en de asparameters van de CNC-controller zijn bij de installatie geconfigureerd voor incrementele of absolute feedback van elke as. Het installeren van een absolute encoder op een as die is geconfigureerd voor incrementele feedback — of vice versa — zal versterker-alarmen genereren die de aswerking verhinderen, en in sommige configuraties kan het onjuiste positiegegevens produceren zonder alarm. Het vervangende encoder-type moet overeenkomen met het origineel.

V3: Vereist het vervangen van de pulsecoder na installatie parameterwijzigingen of controller-herinitialisatie?

Voor een directe vervanging van een defecte A860-2005-T301 door een identieke A860-2005-T301 op dezelfde as, zijn geen parameterwijzigingen vereist, mits de vervanging hetzelfde pulsecoder-type is en de mechanische installatie correct is. De servo-versterker en CNC-controller parameters die het encoder-type en de resolutie regelen, zijn ingesteld tijdens de oorspronkelijke inbedrijfstelling van de machine en blijven opgeslagen in het niet-vluchtige geheugen van de controller. Aangezien de vervangende encoder identiek is qua specificaties aan de verwijderde, blijven die parameters geldig. Wat na installatie vereist kan zijn — afhankelijk van de referentiemodus van de machine — is het opnieuw vaststellen van het referentiepunt van de machine (nulterugkeer of thuispositie), omdat een incrementele encoder de absolute positie niet behoudt tijdens vervanging. Volg de procedure van de machinebouwer voor het vaststellen van de referentiepositie na onderhoud waarbij encodervervanging betrokken is.

V4: De Oldham-koppeling wordt genoemd in de vervangingsprocedure. Moet de koppeling altijd tegelijkertijd met de pulsecoder worden vervangen?

FANUC's service documentatie raadt aan om een nieuwe Oldham-koppeling te installeren samen met de nieuwe pulsecoder tijdens encodervervanging. De Oldham-koppeling is de flexibele mechanische interface tussen de motoras en de ingang van de pulsecoder. Het doel is om rotatie over te brengen en tegelijkertijd kleine hoekige en axiale verkeerde uitlijningen op te vangen die anders de interne lager- en optische assemblage van de pulsecoder zouden belasten. Een koppeling die jarenlang in gebruik is geweest — met name in een machine die enige lagerslijtage of trillingen heeft ervaren — kan slijtage op de aandrijftanden hebben ontwikkeld of het materiaal van het flexibele element is verhard. Het installeren van een nieuwe encoder op een versleten koppeling brengt die door slijtage veroorzaakte verkeerde uitlijning rechtstreeks over op de nieuwe pulsecoder, wat mogelijk de levensduur verkort. Het vervangen van de koppeling is een goedkope verzekering die de investering in de encoder beschermt.

V5: Deze encoder wordt vermeld als een incrementeel type. Betekent dat dat de machine elke keer dat hij wordt ingeschakeld een referentie-terugkeer moet uitvoeren?

Ja, dat is het standaard bedrijfsgedrag voor machines die incrementele pulsecoders gebruiken. Omdat de A860-2005-T301 αiI type encoder de positie telt vanaf een reset-referentie in plaats van een absoluut positieadres te behouden, weet het servosysteem de absolute positie van de as niet bij het inschakelen. Voordat de CNC een bewerkingsprogramma kan uitvoeren, moet elke as een referentie-terugkeer (ook wel nulterugkeer of thuis-terugkeer genoemd, afhankelijk van de terminologie van de machinebouwer) uitvoeren om de positie-referentie vast te stellen. Dit is ingebouwd in de normale opstartsequentie van elke machine die is uitgerust met incrementele feedback. Het is geen storing — het is de ontworpen bedrijfsmodus. Machines waarbij het elimineren van de homing-sequentie operationeel belangrijk is, zijn doorgaans uitgerust met de αiA (absolute) type pulsecoder, die de positie behoudt tijdens stroomcycli en onmiddellijke aswerking na het inschakelen mogelijk maakt zonder referentie-terugkeer.
