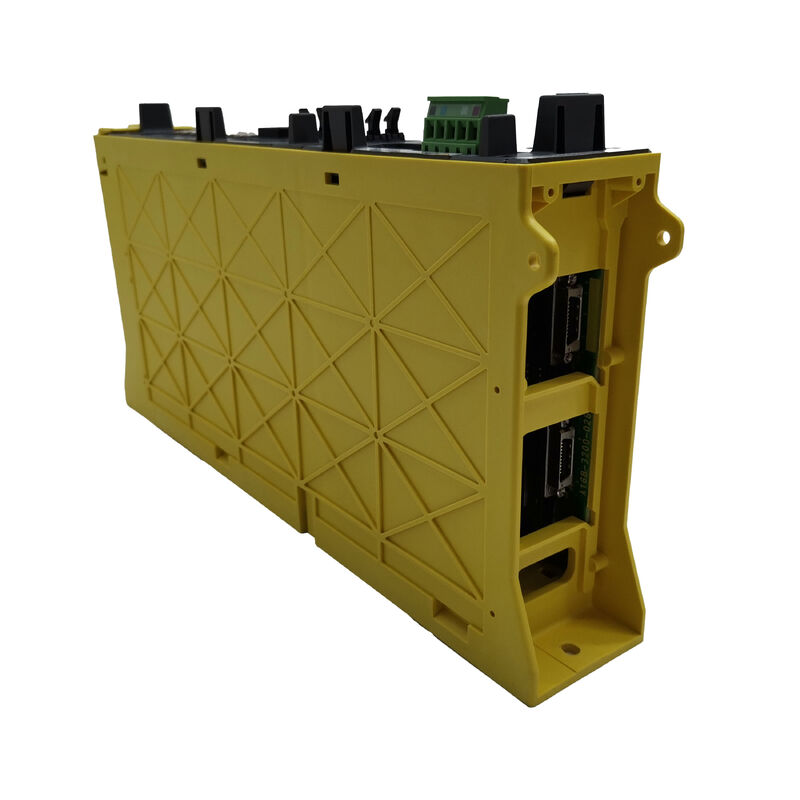

FANUC A02B-0283-B801 | Serie 18i-MB 1-Slot Stand-Alone Basisunit — CNC Besturingshardware

Onderdeelnummer: A02B-0283-B801

Fabrikant: FANUC Ltd. (Japan)

Producttype: CNC Basisunit — 1-Slot Stand-Alone

CNC Serie: Serie 18 / 180 / 180i-SB (18i-MB)

Overzicht

De A02B-0283-B801 is de 1-slot stand-alone basisunit voor de FANUC Serie 18i-MB CNC. Het bevat het hoofd-CPU-bord, FROM/SRAM-geheugen en één optieslot. In de stand-alone configuratie wordt de displayunit apart gemonteerd en via een kabel aangesloten — anders dan het type met geïntegreerde LCD, waarbij de elektronica achter het scherm zit.

Belangrijke opmerking: Dit is alleen hardware. Het FROM-geheugen is leeg of niet-specifiek. CNC-systeemsoftware, licenties voor opties en machineparameters moeten allemaal door de klant worden geladen voordat de machine kan draaien.

De Serie 18i-MB is FANUC's CNC voor twee paden voor frezen/boormachines, die tot 4 bestuurbare assen per pad ondersteunt met directe integratie met FANUC alpha servosystemen.

Belangrijkste specificaties

Software laden — Wat is vereist

Vóór ingebruikname moet de klant via het BOOT-scherm laden:

• CNC-systeemsoftware (overeenkomend met de oorspronkelijke softwareversie)
• Gelicentieerde functies (overeenkomend met de oorspronkelijke machineconfiguratie)
• Machineparameters (uit back-up of herinbedrijfstelling)

Er is geen software vooraf geïnstalleerd. Het BOOT-scherm begeleidt het laadproces met behulp van een PCMCIA- of CF-kaart.

Veelgestelde vragen

V1: De unit is geïnstalleerd, maar het display is leeg na het inschakelen. Er is nog geen software geladen — is dit normaal?

Ja. Zonder software start de CNC op met een leeg scherm of een BOOT-prompt. Gebruik de BOOT-schermprocedure van FANUC om de systeemsoftware te laden vanaf een compatibele geheugenkaart.

V2: De oorspronkelijke machine gebruikte een 2-slot basisunit. Kan deze 1-slot unit deze vervangen?

Alleen als de machine slechts één optiekaart nodig heeft. Als er twee optiekaarten in de originele machine zaten, is een 2-slot basisunit vereist — anders gaat een machinefunctie verloren.

V3: Er is geen parameterback-up. Hoe moet de herinbedrijfstelling worden aangepakt?

Verzamel alle beschikbare MTB-documentatie, specificatiebladen en onderhoudslogboeken. Gebruik de parameterhandleiding van FANUC Serie 18i-MB om elke parameter te identificeren. Herinbedrijfstellen met ontkoppelde assen totdat de basisparameters veilig zijn bevonden. Reken op enkele dagen.

V4: Kan deze basisunit van een freesmachine de unit in een andere 18i-MB boormachine vervangen?

De hardware is compatibel. De softwareversie, optieconfiguratie en machineparameters moeten echter exact overeenkomen met de doelmachine. Gebruik nooit een machine met parameters van een andere machine — dit is onveilig.

V5: Het hoofd-CPU-bord is defect. Is reparatie op componentniveau mogelijk?

Gespecialiseerde FANUC-reparatiebedrijven kunnen connectorbeschadigingen, defecte componenten op het oppervlak en stroomvoorzieningsfouten repareren. Echter, propriëtaire FANUC ASIC's kunnen niet commercieel worden verkregen — als de CPU ASIC de oorzaak is, is een vervangingseenheid de enige haalbare weg.
