Fanuc A06B-0078-B403 αis-serie Compact AC servomotor voor CNC-machinewerktuigassen

FANUC · AC SERVO MOTOR · αIS SERIE

Productoverzicht

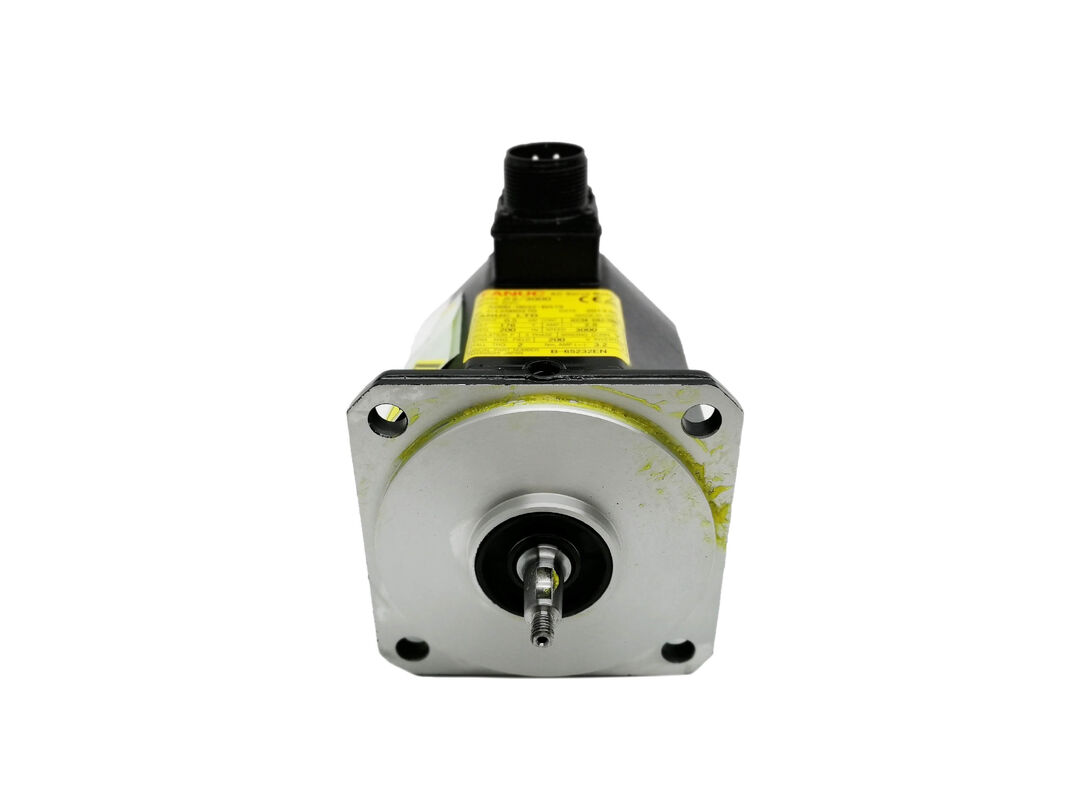

De Fanuc A06B-0078-B403 is een compacte borstelloze wisselstroomservomotor uit de αis-serie van Fanuc de kleine variant binnen de bredere αi-servomotorlijn van Fanuc.Het is speciaal gebouwd voor integratie met Fanuc's αi serie servo versterker modules, die als onderdeel van een volledig afgestemd aandrijfs- en motorsysteem in CNC-gereedschapsmachines en fabrieksautomatiseringsomgevingen functioneert.

Wanneer de standaardmotoren van de αi-serie zich richten op toepassingen op middelgrote tot grote assen, weerspiegelt de ais-benaming een geoptimaliseerd pakket voor assen waar de fysieke ruimte beperkt is, de verplaatste massa lager is,of meerdere servo-assen delen een compacte machine-voetafdrukDe motor levert positionele nauwkeurigheid en respons van Fanuc-kwaliteit in een kleiner frame zonder buiten het αi-ecosysteem te stappen,hetzelfde parameterbeheer via de CNC-controller.

Het achtervoegsel B403 is geen generieke beschrijver, maar geeft de encodervariant en de connectorconfiguratie van de motor aan, die rechtstreeks de compatibiliteit van kabels en versterkerparing bepaalt.Het juiste achtervoegsel is net zo belangrijk als het juiste basismodelnummer..

Belangrijkste specificaties

Voor wat is de αis-serie ontworpen?

Fanuc's servomotor is gesegmenteerd naar traagheidsklasse en raamgrootte.en de αis-serie is gericht op toepassingen die niet de koppelheadroom van een groter frame nodig hebben, maar wel dezelfde encoder resolutieDe motor is in de eerste plaats voorzien van een vergrootversterker, een versterkercompatibiliteit en een betrouwbaarheidstandaard zoals de rest van de αi-familie.

Compacte voetafdruk zonder afbreuk te doen aan de kwaliteit van de feedback.De αis-serie maakt gebruik van dezelfde serie-encoderarchitectuur als de αi-serie.en naadloze versterkerherkenning ongeacht de fysieke grootte van de motorCompactheid gaat niet ten koste van de integriteit van feedback.

Geschikt voor het αi versterker ecosysteem.De A06B-0078-B403 verbindt zich met servoversterkermodules van de αi-serie in Fanuc CNC-kasten.automatisch opladen van het juiste motormodel zonder handmatig parameterinvoerVoor machinebouwers en servicetechnici is dit een veel voorkomende bron van installatiefouten bij vervanging of uitbreiding van het systeem.

Voordelen van seriële encoders in industriële omgevingen.Digitale seriële transmissie is inherent geluidsvrijder dan analoge resolversignalen over lange kabelstreken in elektrisch lawaaierige machine-toolomgevingen.De αis-encoder ondersteunt ook absolute of incrementele positiemodi, afhankelijk van de specifieke encodervariant.

Geschikt voor meerassige machines met ruimtebeperkingen.Op machines met drie, vier of vijf servoassen in een compacte structuurDe kleinere αis-frame stelt ingenieurs in staat om aan de koppel- en snelheidsvereisten te voldoen zonder de mechanische omhulsel rond een grotere motor te herontwerpen.

Typische toepassingen

De A06B-0078-B403 verschijnt het meest consistent in CNC- en automatiseringsplatformen waar een kleine, betrouwbare servoas nodig is als onderdeel van een grotere Fanuc-aangedreven machine:

• CNC-draaibank subspindel- en staartstapelpositiëring
• Automatische aandrijfassen voor gereedschapswisselaars
• CNC-rotatafel en controle van het indexkopje
• Compacte hulpassen voor bewerkingscentra
• met een vermogen van niet meer dan 50 W
• met een vermogen van niet meer dan 50 W
• met een vermogen van niet meer dan 50 W
• Verplaatsing van de galerijladers en onderdelen

Compatibiliteit tussen aandrijving en controller

De A06B-0078-B403 werkt binnen de αi-servoversterkermodules van Fanuc, die zijn ondergebracht in CNC-kasten met Fanuc-controllerfamilies, waaronder serie 0i, 16i, 18i, 21i, 30i, 31i en 32i.De motor en versterker communiceren via Fanuc's FSSB (Fanuc Serial Servo Bus) of directe serie encoderverbinding afhankelijk van de specifieke kastarchitectuur.

Omdat de motor automatisch wordt geïdentificeerd door de versterker via de encoder interface, is parameter laden grotendeels automatisch in standaard configuraties.elke vervangende installatie moet worden gevalideerd aan de hand van de parameterback-up van de machine om te bevestigen dat de as-specifieke afstemingsgegevens de versnellingslimieten, koppelbeperkingen, softwareverplaatsingsbeperkingen is na de motorwisseling correct hersteld.

Kabelsets voor de A06B-0078-B403 zijn gedefinieerd in de connectorspecificatie B403. Zowel de voedingskabel als de encoderkabel moeten overeenkomen met de connectorstijl en het encoderprotocol van dit specifieke achtervoegsel.Bewaar de originele kabels van een kapotte motor waar mogelijk, of vervangende kabels via Fanuc of een erkende distributeur met gebruikmaking van het originele bedradingsschema van de machine.

Een opmerking over de vervangende aankoop

De A06B-0078-B403 is een vaak vervangende eenheid in Fanuc-aangedreven CNC-machines vanwege de schaal van de geïnstalleerde basis die αis-serie motoren in de wereldwijde productie uitvoert.

Het volledige onderdeelnummer moet exact overeenkomen.of andere achtervoegselvarianten .

Zowel nieuwe als gerenoveerde motoren zijn verkrijgbaar via Fanuc's geautoriseerde servicenetwerk en door gekwalificeerde servomotorherstelcentra van derden.Herbouwde eenheden uit gerenommeerde bronnen zijn een haalbare optie voor kostensensitieve onderhoudsbegrotingen, op voorwaarde dat de herbouwer de lagers vervangt, de encoder inspecteert en de eenheid vóór verzending aan de prestatiespecificaties van Fanuc voldoet.

Veelgestelde vragen

Q1. Met welke Fanuc CNC-controllers is de A06B-0078-B403 compatibel?Het is compatibel met Fanuc CNC-systemen die servoversterkermodules van de αi-serie gebruiken, waaronder de controllerfamilies van de serie 0i, 16i, 18i, 21i, 30i, 31i en 32i.Bevestig de specificiteit van de versterkermodule en de slotconfiguratie vóór installatie.

Q2. Wat is het verschil tussen de αi- en αis-motorreeksen?De ais-benaming geeft een compacte, kleine variant van de αi-serie aan. The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

Q3. Is het B403-suffix uitwisselbaar met andere B4xx-suffixvarianten?Het achtervoegsel definieert het type encoder en de connectorconfiguratie. Het vervangen van een andere achtervoegselvariant, zoals B400 of B402, kan leiden tot een mismatch van de connector.onverenigbaarheid van het encoderprotocol, of een onjuiste motorparameterbelasting door de versterker.

Vraag 4: Is het handmatig instellen van parameters na installatie vereist voor de A06B-0078-B403?In de meeste standaardconfiguraties leest de versterker van de αi-serie automatisch de motor-ID-gegevens van de seriële encoder op power-up en laadt de overeenkomstige motormodelparameters.As-specifieke parameters, koppelbeperkingen, versnellingsinstellingen moeten na iedere vervanging van de motor worden hersteld uit het parameterback-up-bestand van de machine.

Q5. Zijn gerenoveerde eenheden een betrouwbare optie voor deze motor?Ja, op voorwaarde dat de herfabrikant de lagers vervangt, de encoder-assemblage inspecteert en valideert en de eenheid vóór levering aan de specificaties van Fanuc toetst.voor machines voor kritische productie, documentatie van het herbouwproces en de testresultaten aanvragen voordat een gerenoveerde eenheid wordt aanvaard.
