Fanuc A06B-0085-B103 αis Series AC Servo Motor voor compacte CNC-assen en precisie-automatiseringsdrijvingen

FANUC · AC SERVO MOTOR · αIS SERIE

Productoverzicht

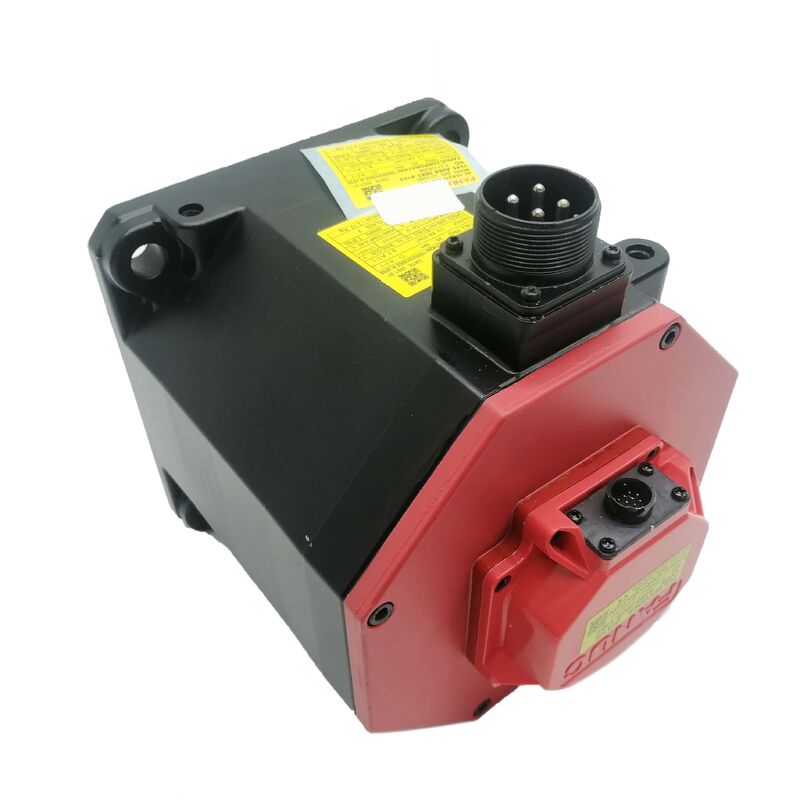

De Fanuc A06B-0085-B103 is een borstelloze wisselstroomservomotor uit de αis-serie van Fanuc de compacte kleine-frame-laag van het αi-servomotorplatform van Fanuc.Ontworpen voor gebruik in het geïntegreerde servo-aandrijvingsecosysteem van Fanuc, brengt het volledige αi-klasse encoder prestaties en versterker compatibiliteit aan machine assen waar fysieke ruimte, gewicht, of multi-as dichtheid maakt een kleinere motor frame de juiste engineering keuze.

De αis-serie is ontwikkeld als een speciale productlijn, niet als een schaalvermindering, wat de seriële encoderarchitectuur betekent.automatische herkenning van de versterkerEen αis-motor verbindt zich met dezelfde versterkermodules, communiceert via dezelfde seriële interface,en is geconfigureerd via dezelfde CNC-controlleromgeving als elke andere motor in de αi-familie.

Het achtervoegsel B103 is specifiek en consequent.welke versterkermodules compatibel zijn, en of de motor rechtstreeks in een bestaande machine zal worden geïnstalleerd zonder bedrading te wijzigen.het volledige onderdeelnummer, inclusief het achtervoegsel B103, moet exact overeenkomen.

Belangrijkste specificaties

Ingenieursperspectief: waarom de αis-reeks bestaat

De servomotorlijn van Fanuc bestrijkt een breed scala aan traagheidsklassen en framegroottes, omdat de machines die ze gebruiken even sterk variëren. The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliver, en waarbij het monteren van een grotere motor betekent dat de mechanische structuur eromheen opnieuw moet worden ontworpen.

De A06B-0085-B103 past in dat profiel.

Een seriële encoder met digitale transmissie.De αis-serie maakt geen gebruik van analoge resolvers of incrementele encoders met analoge interfaces.meer immuun voor signaalvermindering in verband met de kabellengte, en in staat zijn de foutdiagnostiekgegevens te bevatten naast de positiewaarden, waardoor de kans op onverklaarde positiefouten of storende storingen tijdens het gebruik wordt verminderd.

Versterker automatische identificatie op power-up.Wanneer de A06B-0085-B103 is aangesloten op een compatibele servoversterker van de αi-serie, leest de aandrijving de motoridentiteitsgegevens van de encoder en laadt de overeenkomstige motormodelparameters automatisch in.Dit gedrag verwijdert een laag van handmatige installatie van zowel de eerste inbedrijfstelling als de vervanging van de motor en elimineert een klasse van parameter-mismatch fouten die anders tijd kunnen duren om te traceren.

Compacte afmetingen van het frame voor een dichte asconfiguratie.Op machines met meerdere servoassen in een beperkt structuurvolumelaadmachines .

Consistente betrouwbaarheid over de geïnstalleerde basis.De αis-serie heeft een aanzienlijke service geschiedenis verzameld in de wereldwijde CNC-productie.De storingsmodussen zijn goed begrepen door Fanuc-service-ingenieurs en door gekwalificeerde motorreparatiecentra van derden, die zowel preventieve onderhoudsplanning als een snelle terugkeer in gebruik ondersteunt wanneer er een storing optreedt.

Typische toepassingen

De A06B-0085-B103 is het meest consistent te vinden in meerassige CNC-machines en automatiseringssystemen waar Fanuc-aandrijvingen het platform van record zijn en een compacte, betrouwbare servo-as vereist is:

• CNC draaibank hulpas aandrijvingen subspindle, staart, vaste rust
• Automatische werktuigwisselingsarm- en tijdschriftstoestellen
• CNC-bewerkingscentrum vierde en vijfde as positionering
• Roterende tafel en stuur van kantelkop
• Compacte verticale en horizontale bewerkingscentrumvoederassen
• Plaatsing van de galerijlader en van de staafvoerder
• Fanuc-robotverbindingsactuatoren in geïntegreerde machinecellen
• met een gewicht van niet meer dan 50 kg

Systemintegratie en versterkercompatibiliteit

De A06B-0085-B103 werkt met servoversterkermodules van de Fanuc αi-serie die zijn geïnstalleerd in CNC-kasten met series 0i, 16i, 18i, 21i, 30i, 31i en 32i. Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.

De auto-ID functie van de versterker leest de motorgegevens van de encoder op elke power-up.Dit betekent dat de versterker de nieuwe motor herkent en het standaardmotormodel laadt zonder handmatige parameterinvoer.Wat het niet automatisch herstelt zijn as-specifieke parameters ∙ software reislimieten, koppelclamps waarden,versnellings- en vertragingsinstellingen die afhankelijk zijn van de machine en na elke motorwisseling opnieuw moeten worden geladen uit de parameters van de machine.

Het is niet onderhandelbaar om kabels te matchen met de specificatie van de connector B103. De door het achtervoegsel B103 gedefinieerde geometrieën van de stroomconnector en de encoderconnector moeten overeenkomen met de kabelassemblages in de machine.Het hergebruiken van de originele kabels van een kapotte motor is meestal de meest betrouwbare aanpak.Indien nieuwe kabels nodig zijn, moet deze worden geleverd via Fanuc of een erkende distributeur, waarbij het oorspronkelijke bedradingsschema van de machine als referentie dient te worden gebruikt.

Vervangende overwegingen

De A06B-0085-B103 is een routinematig vervangend onderdeel in de Fanuc α-installatiebasis.Machines die de afgelopen twee decennia op Fanuc-CNC-platformen zijn gebouwd, gebruiken vaak motoren van de αis-serie op hulpaxen en secundaire assen, en het volume van deze installaties betekent dat dit onderdeelnummer regelmatig in onderhouds- en MRO-opbrengsten wordt vermeld.

Een aantal praktische punten voor de vervangingsplanning:

Deeltjesnummers zijn van belang.B103 is niet uitwisselbaar met B100, B102 of andere aangrenzende varianten.Het type encoder en de oriëntatie van de connector verschillen tussen de achtervoegselcodes op een manier die directe installatie zonder wijziging voorkomt- Bevestig het volledige onderdeelnummer van het gebrekkige motorplaatje voordat u bestelt.

Parameter back-up voor demontage.Maak een back-up van de volledige parameters van de machine voordat u de kapotte motor verwijdert.Herstel van as-specifieke afstemming na vervanging is sneller en betrouwbaarder met een huidige back-up dan het reconstrueren van parameters uit de documentatie alleen.

Nieuw versus gerenoveerd.Voor nieuwe eenheden via het geautoriseerde distributienetwerk van Fanuc en voor gerenoveerde eenheden van gekwalificeerde servomotorherstelcentra zijn erde vervanging van het lager te controleren;, encoder inspectie, en prestatie validatie tegen Fanuc specificaties werden uitgevoerd en gedocumenteerd voordat het apparaat werd verzonden.

Veelgestelde vragen

Welke Fanuc CNC-controllers zijn compatibel met de A06B-0085-B103?De motor is compatibel met Fanuc CNC-systemen met behulp van αi-servoversterkermodules, waaronder de serie 0i, 16i, 18i, 21i, 30i, 31i en 32i-families.Bevestig het specifieke versterkermodule-type en het vermogen van het versterkermodule met de elektrische documentatie van de machine vóór installatie.

Wat onderscheidt de αis-reeks van de standaard αi-reeks?De ais-benaming geeft een compacte small-frame motor binnen de αi-productenfamilie aan. De αis-serie heeft hetzelfde seriële codersysteem, versterkercompatibiliteit,en CNC integratie gedrag als de standaard αi serie het onderscheid is de fysieke grootte en het overeenkomstige outputbereik, geen verschil in technologie of ecosysteem.

Q3. Kan het B103-suffix tijdens de vervanging worden vervangen door een andere B1xx-variant?Nee, het achtervoegsel codeert de encoder specificatie en connector configuratie.Verschillende achtervoegselvarianten binnen hetzelfde basismodelnummer kunnen onverenigbare connectorgeometrieën of encoderprotocollen hebben. Verkoop altijd een vervangend onderdeel met het exacte volledige onderdeelnummer van het motorenummerplaatje.

Vraag 4: Is het vervangen van de A06B-0085-B103 vereist handmatig parameter in te voeren op de CNC-controller?De αi-serie versterker laadt automatisch de standaard motormodelparameters van de encoder-ID op, zodat de basismotorherkenning automatisch is.versnellingswaarden zijn machineafhankelijk en moeten na voltooiing van de vervanging worden hersteld uit een parameter back-up-bestand.

Q5. Wat moet worden gecontroleerd bij de beoordeling van een opnieuw vervaardigde A06B-0085-B103?ten minste bevestigen dat de herbouwer de lagers heeft vervangen, de serie-encoder-assemblage heeft geïnspecteerd en gevalideerd,en voerde vóór verzending een functionele prestatietest uit tegen de motorspecificaties van Fanuc. Verzoek schriftelijke documentatie van het herbouwproces en de testresultaten, met name voor motoren bestemd voor hoge-duty- of precisie-kritische assen.
