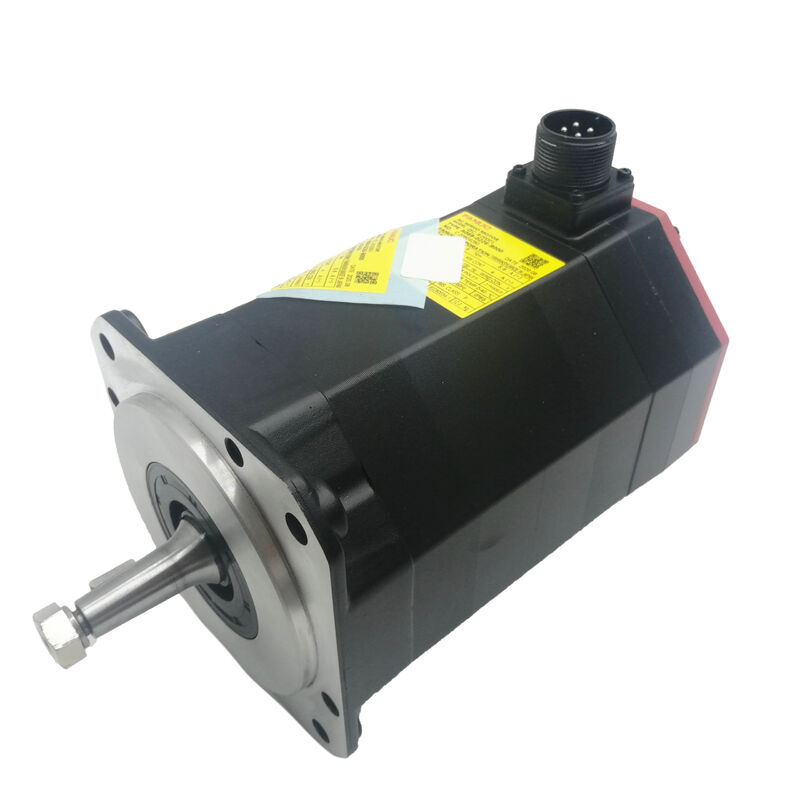

Fanuc A06B-0229-B300 AC Servomotor — αiF 8/3000HV, Conische As, 24V Rem, A1000 Absolute

Productoverzicht

Onderdeelnummer: A06B-0229-B300

Ook gezocht als: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Motormodel: αiF 8/3000HV (Alpha iF 8/3000 Hoogspanning)

Classificatie: Fanuc Alpha iF Serie Hoogspannings AC Borstelloze Servomotor — 8 Nm Stootkoppel, 3.000 tpm, Conische As met spie, 24V Veerrem, Alpha i A1000 Absolute Pulscoder, IP65, 400V Klasse

Technische Specificaties

De HV Aanduiding — Wat het Verandert en Waarom het Belangrijk is

Alles in het onderdeelnummer van de A06B-0229-B300 heeft een tegenhanger in de standaard 200V αiF familie — hetzelfde frame, hetzelfde stootkoppel, dezelfde conische as en remconfiguratie. De enkele letter die het hele plaatje verandert is HV.

HV staat voor Hoogspanning — en in de Fanuc αiF context betekent dit dat deze motor en zijn bijpassende versterker werken op een 400V klasse voeding in plaats van de 200V klasse die door de standaard αiF serie wordt gebruikt. De motor ingangsspanning is 364V in plaats van het ~149–200V bereik van de standaardvarianten. De versterker haalt stroom uit een 400V driefasige voeding, verlaagt intern de spanning naar de bedrijfsspanning van de motor, en stuurt de motorwikkeling aan via dezelfde servo-control architectuur als het 200V platform.

De praktische reden dat 400V klasse systemen bestaan in CNC-werktuigmachineontwerpen is infrastructuur. Een aanzienlijk deel van de industriële faciliteiten wereldwijd — met name in Europa en een groot deel van Azië — distribueert 400V driefasige stroom naar werktuigmachinecircuits als standaard. Het draaien van een 200V klasse servosysteem in een 400V fabriek vereist een step-down transformator voor de servo-voeding, wat kosten, paneelruimte en een potentieel storingspunt toevoegt. Het HV motor-en-versterkerplatform elimineert die transformator door direct 400V voeding te accepteren.

Voor de eindgebruiker die een defecte A06B-0229-B300 vervangt, creëert de HV-aanduiding één niet-onderhandelbare beperking: de vervanging moet ook een HV-variant zijn. Een standaard 200V αiF 8/3000 motor — ondanks identieke koppel- en snelheidsclassificaties — kan niet worden gesubstitueerd in een HV-versterkersysteem. De motorwikkelingsspanning, de uitgangsspanning van de versterker en de parameterconfiguratie van het systeem zijn allemaal afgestemd op het HV-platform. Dit is geen klein substitutierisico; het is een configuratie-incompatibiliteit die onmiddellijke systeemfout of motorschade zal veroorzaken.

8 Nm, Conische As, Rem: Drie Beslissingen Ingebakken in Eén Onderdeelnummer

De drie bepalende mechanische en prestatiekenmerken van de A06B-0229-B300 — stootkoppel, as type en rem — weerspiegelen elk een specifieke ontwerpkeuze van de machinebouwer die deze motor heeft gespecificeerd. Alle drie moeten worden gerepliceerd in elke identieke vervanging.

Acht Newton-meter stootkoppel plaatst deze motor in het productieve midden van het αiF HV bereik. Op een kogelomwentelingsspindel met 10 mm spoed en 90% efficiëntie produceert 8 Nm ongeveer 4,5 kN continue axiale stuwkracht — het belastingsbereik van een middelgrote CNC-bewerkingscentrum tafel-as, een draaibank-carter aandrijving op een middelgrote draaibank, of een secundaire lineaire as op een grotere meerassige machine. Het continue vermogen van 1,6 kW levert de duurzame snijprestaties die deze assen nodig hebben tijdens lange bewerkingscycli zonder de thermische classificatie van de motor te overschrijden.

Conische as met spie is de voorkeurskoppelinginterface van de werktuigmachine-industrie om goede redenen. De conische geometrie centreert de koppelingsnaaf zelf tijdens installatie — de naaf wordt op de conische as getrokken en het conische contact centreert de naaf automatisch op de motoras-as zonder handmatige aanpassing. De spie brengt koppel over door positieve mechanische koppeling. De combinatie betekent herhaalbare koppelingsgeometrie bij elk service-evenement: verwijder de naaf met een trekker, monteer de nieuwe motor, monteer de naaf opnieuw, en de as keert terug naar zijn geometrische relatie met het aandrijfmechanisme vóór service.

24V veerbediende rem zit op deze motor omdat de machine die hij bedient hem nodig heeft — waarschijnlijk een verticale as of een hellende voeding waarbij de zwaartekracht mechanisch moet worden vastgehouden bij servo-uit. De rem grijpt aan door veerkracht wanneer de 24V spoel wordt uitgeschakeld, wat betekent dat elk soort stroomverlies — geplande uitschakeling, noodstop, versterkerfout, netstoring — resulteert in onmiddellijke en automatische mechanische asvergrendeling. Geen servo-vergrendeling, geen besturingssignaal, geen logica vereist. De as is vergrendeld.

De 24V Rem: Veerbediend, Fail-Safe, Niet Optioneel op Verticale Assen

De veerbediende rem op de A06B-0229-B300 is de moeite waard om in technische termen te begrijpen, niet alleen als een vinkje op een specificatieblad. Het fail-safe principe — veer aan, stroom uit — is fundamenteel voor de veiligheidsarchitectuur van machines, en elke onderhoudsbeslissing met betrekking tot deze motor moet dit respecteren.

Onder normale bedrijfsomstandigheden wordt de 24V DC remspoel bekrachtigd, waardoor de veer wordt samengedrukt en de remschijf wordt vrijgegeven. De as roteert vrij onder servo-besturing. Bij servo-uit — ofwel door een normale uitschakelingsprocedure, een noodstopcommando, of een ongeplande fout — wordt de remspoel uitgeschakeld als onderdeel van de uitschakelingsprocedure, grijpt de veer de schijf aan, en wordt de as mechanisch vastgeklemd. De CNC hoeft geen remcommando te geven; de rem grijpt automatisch aan als gevolg van het verwijderen van de stroom.

Voor een verticale Z-as op een bewerkingscentrum betekent dit dat de spilkopassemblage — mogelijk met een zware gemotoriseerde spil, gereedschapshouder en werkstukklemming — mechanisch op zijn plaats wordt gehouden telkens wanneer de machine wordt uitgeschakeld, ongeacht de reden van uitschakeling. Voor een hellende draaitafel of een kantelbare as geldt hetzelfde principe. Alleen servo-vergrendeling kan deze garantie niet bieden; het vereist een actieve versterker en een werkende feedbacklus.

Wanneer deze motor wordt vervangen, moeten de rembedrading en de vergrendelingslogica correct worden aangesloten voordat de machine weer in productie wordt genomen. Specifiek: controleer of de rem correct vrijkomt wanneer de stroom wordt aangelegd, bevestig dat de rem correct aangrijpt wanneer de stroom wordt verwijderd, en test de reactie van de as op een noodstopgebeurtenis voordat u een productieprogramma uitvoert. Deze verificatiestappen duren enkele minuten en voorkomen de faalmodi die het weglaten ervan creëert.

A1000 Absolute Encoder: Positie Behouden Tijdens Elke Stroomcyclus

De Alpha i A1000 seriële absolute pulscoder op de A06B-0229-B300 levert 1.000.000 pulsen per omwenteling met absolute positie over meerdere omwentelingen die behouden blijft bij stroomuitval door de back-up batterij in de Fanuc αi HV servo-versterker.

Het operationele voordeel is direct: elke keer dat de stroom wordt ingeschakeld, keert de as terug naar een bekende coördinaat zonder enige homing beweging. Op een middelgroot bewerkingscentrum met meerdere αiF HV assen betekent dit dat de machine direct na het inschakelen klaar is om te draaien — geen gecontroleerde homing traverse, geen wachten tot elke as zijn referentiemarker heeft bereikt, geen productievertraging bij elke ploegwissel. Voor machines die vaak worden uitgeschakeld of die snel moeten herstellen van alarmen, is de cumulatieve tijd die wordt bespaard door absolute encoder-werking een reëel productiviteitscijfer.

De absolute positie wordt behouden door een batterij in de servo-versterker, niet in de motor. Vervang deze batterij wanneer de Fanuc CNC een alarm voor lage batterijspanning geeft. Een lege batterij reset de teller voor meerdere omwentelingen, waardoor een eenmalige herkalibratie van de as nodig is om de machinecoördinaat te herstellen — een beheersbaar herstel, maar volledig te vermijden met tijdige batterijonderhoud.

Bij 1.000.000 tellingen per omwenteling is de resolutie van de positielus op nanometerschaal bij standaard kogelomwentelingsspoed. Deze resolutie is wat de CNC de feedbackkwaliteit geeft die het nodig heeft om nauwkeurige dimensionale toleranties te handhaven bij veeleisende bewerkingsoperaties, terwijl het thermische drift, asbelasting en servo-volgfout in realtime compenseert.

A06B-0229 Serie: Volledige Configuratie Referentie

Alle varianten in de A06B-0229 serie delen de αiF 8/3000HV motorbehuizing — 8 Nm stootkoppel, 3.000 tpm, 364V, A1000 absolute encoder. As type en remconfiguratie zijn de onderscheidende factoren.

De B300 is de conische-plus-spie, geremde, standaard IP65 basis voor deze serie — de configuratie gespecificeerd op assen die zowel de geometrische herhaalbaarheid van conische koppeling als de mechanische veiligheid van veerbediende holding vereisen. Bevestig de exacte suffix van de defecte motor voor het bestellen; de as- en remconfiguratie zijn kritieke koppelings- en veiligheidselementen die niet zonder gevolgen tussen varianten kunnen worden gesubstitueerd.

Versterker en CNC Compatibiliteit

De A06B-0229-B300 vereist een Fanuc αi HV serie servo-versterker (αiSV HV) — de hoogspanningsvariant van de αiSV module, ontworpen om 400V driefasige voeding te accepteren en de HV motorwikkeling aan te drijven. Dit is specifiek de HV versterker, niet de standaard 200V αiSV. De twee versterker varianten zijn niet uitwisselbaar, en het monteren van een HV motor op een standaard 200V αiSV versterker is niet mogelijk zonder een volledige herconfiguratie van het aandrijfsysteem.

Compatibele CNC platforms omvatten Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, en 32i. De CNC communiceert met de αiSV HV versterker via dezelfde FSSB (Fanuc Serial Servo Bus) glasvezelverbinding die wordt gebruikt in de volledige αi serie — de HV variant is transparant voor de CNC op communicatieniveau.

Na het monteren van een vervangende motor, verifieer dat de CNC-asparameters voor motortype, maximale snelheid en stroomlimiet overeenkomen met de αiF 8/3000HV HV motorspecificatie. Parameter mismatches op een HV-systeem produceren dezelfde symptomen als op standaard-spanningssystemen — instabiele servo, overstroomfouten of thermische alarmen — maar de gevolgen van het draaien van een te hoge stroomlimiet met een HV motor zijn ernstiger omdat de bussspanning hoger is.

Typische Toepassingen

Primaire voedingsassen op 400V klasse CNC-bewerkingscentra. X, Y en Z tafel-, zadel- en quill-aandrijvingen op Fanuc αi HV gestuurde verticale en horizontale bewerkingscentra in 400V infrastructuur omgevingen, waar het HV motor-versterker systeem de noodzaak van een step-down transformator elimineert.

CNC draaibank carter- en dwarsschuif-aandrijvingen. Z-as carter- en X-as dwarsschuif-aandrijvingen op middelgrote CNC draaibanken die werken op 400V voeding, waar het 8 Nm stootkoppel de snijkrachten en asmassa van een middelgrote draaibank werkstukbereik aankan.

Verticale as-aandrijvingen die een rem vereisen. Z-as en quill-voedingen op bewerkingscentra waar de massa van de spilkopassemblage mechanische holding vereist bij servo-uit, en de 24V veerbediende rem op de B300 die holding functie biedt als een fail-safe mechanisch mechanisme.

Meerassige bewerkingscentra in Europese en Aziatische 400V faciliteiten. Elk Fanuc αi HV gestuurd bewerkingssysteem dat werkt op 400V driefasige voeding in productiefaciliteiten waar 400V infrastructuur standaard is en het HV servosysteem is gespecificeerd om step-down transformatorkosten te vermijden.

Veelgestelde Vragen

V1: Waarom is het HV motormodel niet uitwisselbaar met de standaard αiF 8/3000 — ze hebben dezelfde koppelingsclassificatie?

Stootkoppel is hetzelfde, maar de elektrische systemen zijn volledig verschillend. De HV motor is gewikkeld voor 364V ingang van een 400V klasse αiSV HV versterker. De standaard αiF 8/3000 motoren zijn gewikkeld voor ~149–200V van een 200V klasse αiSV versterker. Het aansluiten van een HV motor op een 200V versterker produceert onvoldoende koppel omdat de spanning verkeerd is voor de wikkeling. Het aansluiten van een standaard motor op een HV versterker riskeert onmiddellijke isolatiebreuk van de wikkeling. De versterker, motor en voeding spanningsklasse moeten allemaal overeenkomen. Nooit substitueren tussen HV en standaard varianten.

V2: Kan de rem op de B300 permanent worden losgelaten of omzeild om de bedrading te vereenvoudigen?

Nee — niet veilig, en niet op een verticale of hellende as. De 24V rem is een veiligheidsmechanisme, geen gemak. Op elke as waar zwaartekracht langs de draairichting van de as werkt, is de rem het enige dat de as vasthoudt bij servo-uit. Het omzeilen of permanent loslaten ervan betekent dat de as onder zwaartekracht zal dalen wanneer de servo inactief is — noodstop, versterkerfout, stroomuitval. Op een machine waar de rem deel uitmaakte van het oorspronkelijke veiligheidsontwerp, verandert het verwijderen van de functie de veiligheidsarchitectuur van de machine op een manier die een formele risicobeoordeling vereist, geen bedradingssnelkoppeling.

V3: Vereist de A1000 encoder een homing cyclus bij elke CNC-stroomopwekking?

Nee. De Alpha i A1000 is een seriële absolute encoder die de positie van de as over meerdere omwentelingen behoudt bij stroomuitval via de back-up batterij in de αiSV HV versterker. Wanneer de CNC wordt ingeschakeld, is de ascoördinaat onmiddellijk beschikbaar — geen referentie-terugkeer traverse is vereist onder normale bedrijfsomstandigheden. De enige uitzondering: als de back-up batterij volledig leeg raakt, wordt de teller voor meerdere omwentelingen gereset en is een eenmalige herkalibratie nodig. Vervang de batterij wanneer de CNC een batterijalarm geeft om dit te voorkomen.

V4: Welke αiSV HV versterkermodule is nodig voor de A06B-0229-B300?

De motor vereist een Fanuc αi HV serie servo-versterker (αiSV HV) — specifiek de module die is geclassificeerd voor de stroomklasse van de αiF 8/3000HV motor. De exacte αiSV HV moduleaanduiding moet worden bevestigd uit de elektrische documentatie van de machine of de specificatie van de originele aandrijfkast, aangezien er meerdere stroomclassificaties bestaan in het HV versterkerbereik. De αiSV HV accepteert direct 400V driefasige voeding. Standaard αiSV versterkers ontworpen voor 200V voeding zijn niet compatibel met deze motor.

V5: De B300 gebruikt een conische as — wat is de juiste procedure voor het verwijderen van de koppelingsnaaf tijdens motorvervanging?

De conische as koppelingsnaaf moet worden verwijderd met een juiste tandwieltrekker — specifiek een trekker die extractiekracht uitoefent tegen het vlak van de naaf terwijl hij reageert tegen het asuiteinde. Gebruik nooit wiggen, beitels of impact tegen de naaf om deze van de conus los te maken; deze methoden beschadigen de naafboring of de conische asgeometrie, wat de toekomstige koppeling beïnvloedt. Draai de trekbout uit het asuiteinde om deze vrij te maken, plaats de trekkerpoten achter het naafflak en oefen constante extractiekracht uit. Eenmaal los, inspecteer de conische en boringoppervlakken op wrijving of mechanische schade voordat u ze opnieuw monteert. Monteer de naaf op de nieuwe motoras met de spie ingeschakeld, trek naar de juiste axiale positie met de trekbout aangedraaid volgens de specificatie van de koppelingfabrikant, en verifieer dat de naaf correct zit voordat u de aandrijflijn opnieuw aansluit.
