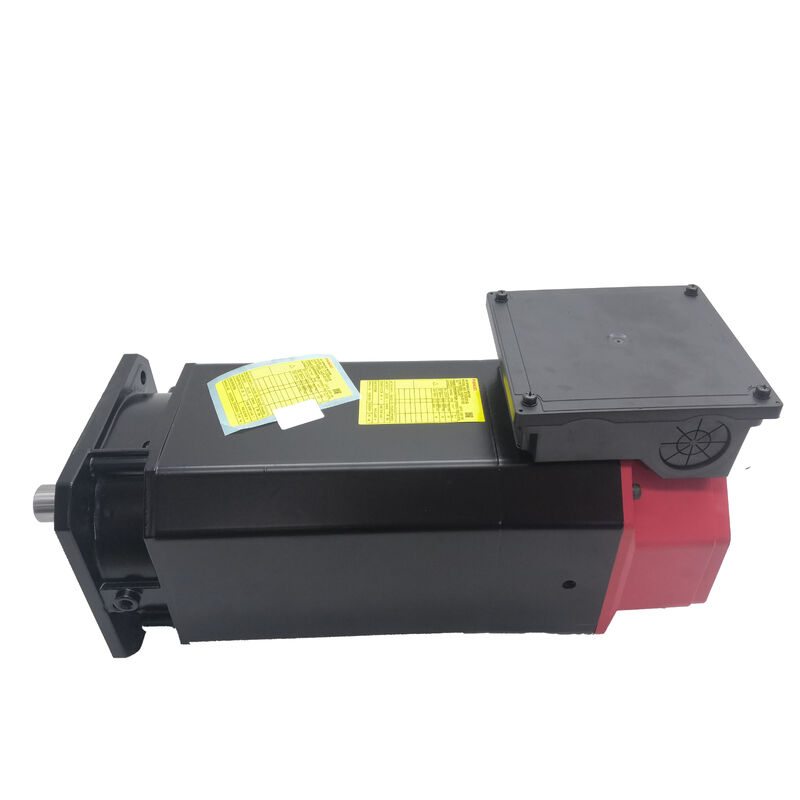

Fanuc A06B-1401-B105 AC Spindelmotor — αi 0.5/10.000, Flensmontage, Gladde As, IMZ Sensor

Productoverzicht

Artikelnummer: A06B-1401-B105

Ook Gezocht Als: A06B1401B105, FANUC A06B-1401-B105, Fanuc A06B1401B105

Motor Model: αi 0.5/10.000

Classificatie: Fanuc Alpha i Serie AC Spindelmotor — 0,5 kW, 10.000 RPM Maximale Snelheid, Flensmontage, Rechte Gladde As, Ingebouwde IMZ Magnetische Sensor, Geen Rem

Technische Specificaties

De Kleinste in de αi Spindel Familie — en de Juiste Keuze voor een Specifieke Taak

Met 0,5 kW en 10.000 rpm, bevindt de A06B-1401-B105 zich aan de compacte kant van Fanuc's αi AC spindelmotorreeks. Het is geen motor voor diepe groeven op grote blokken of zwaar onderbroken snijden op hard materiaal — en dat was nooit de bedoeling. Deze motor is ontworpen voor machines waar de spindelruimte fysiek klein is, het werkstuk en gereedschap vergelijkbaar compact zijn, en het vermogen om hoge snelheid te bereiken en te handhaven belangrijker is dan ruw koppelvermogen.

Boor-tapcentra die aluminiumlegering werkstukken verwerken, kleine bewerkingscentra voor elektronica en precisiehardwarecomponenten, compacte CNC-draaibanken in de 100–200 mm zwaaiklasse, en gespecialiseerde machines voor PCB-boren en micro-onderdelen zijn precies waar de αi 0.5/10.000 thuishoort. Bij 10.000 rpm draait een boor met een diameter van 1 mm met de oppervlaktesnelheid die non-ferro boren vereist. Met 0,5 kW is het stroomverbruik bescheiden genoeg dat het elektrische ontwerp van de machine geen zware spindelvermogensbudget bovenop het servo-asvermogen hoeft te accommoderen.

Het belangrijkste inzicht is proportionaliteit: de A06B-1401-B105 is geen ondergespecificeerde motor die is gemonteerd om kosten te besparen — het is de correct gedimensioneerde spindelmotor voor een specifieke klasse van machines waar het werkstuk, gereedschap en productieproces passen binnen het 0,5 kW / 10.000 rpm werkvenster. Het forceren van een grotere spindelmotor in hetzelfde machinepakket zou de snijprestaties voor de belastingen die de machine daadwerkelijk ziet niet verbeteren. Het zou de warmtelast, het motorgewicht, de versterkerbeoordeling en het kastvermogensbudget verhogen zonder nuttige extra koppel te leveren onder de bedrijfsomstandigheden waarvoor de machine is ontworpen.

IMZ Sensor: Ingebouwde Magnetische Z-puls voor Oriëntatie en Rigide Tappen

De IMZaanduiding in de beschrijving van de A06B-1401-B105 identificeert een van de meest operationeel belangrijke kenmerken van de motor: een ingebouwde geïntegreerde magnetische Z-puls sensor gemonteerd in het motorhuis.

Om te begrijpen waarom dit belangrijk is, overweeg wat er gebeurt tijdens een rigide tapcyclus. De CNC-besturing commandeert de spindel om met een snelheid te roteren die nauwkeurig gesynchroniseerd is met de Z-as voedingssnelheid, waarbij de schroefdraadspoed de exacte verhouding van spindelomwenteling tot lineaire voortgang bepaalt. Wanneer de tap het materiaal binnendringt en de geprogrammeerde diepte bereikt, moet de spindel omkeren — opnieuw met een nauwkeurig gesynchroniseerde snelheid — zonder te zweven of te slippen op de tap. Elke hoekpositiefout tijdens deze omkering resulteert in een gescheurde of misvormde schroefdraad, of een gebroken tap.

Het bereiken van dit niveau van spindel-naar-voeding synchronisatie vereist dat de CNC de hoekpositie van de spindel continu gedurende de cyclus kent, niet alleen de snelheid. De IMZ-sensor levert één referentiepuls per omwenteling op een precieze hoekpositie — de magnetische Z-puls — die de Fanuc CNC gebruikt om de spindel te synchroniseren met de lineaire as. Zonder deze referentie is rigide tappen niet beschikbaar en moet de machine zwevende taphouders gebruiken, wat de consistentie van de schroefdraaddiepte en de spoednauwkeurigheid opoffert.

Spindeloriëntatie is afhankelijk van dezelfde Z-puls referentie. Wanneer de CNC de spindel commandeert om te stoppen op een specifieke hoekpositie — voor gereedschapswissels, voor werkstukbelading in positie, of voor C-as bewerkingen — is het de IMZ-sensor die het aandrijfsysteem in staat stelt die hoekpositie te identificeren en vast te zetten. Op kleine bewerkingscentra waar automatische gereedschapswissels tientallen keren per shift plaatsvinden, is betrouwbare spindeloriëntatie een productie-kritische functie.

De integratie van de IMZ-sensor in het motorhuis in plaats van als een apart extern gemonteerd apparaat is een voordeel qua verpakking: geen externe sensorhoofd om uit te lijnen, geen aparte encoderkabel die naar een extern gemonteerd apparaat loopt, geen mechanische koppeling tussen de sensor en de as om enige hoekfout te introduceren tussen de werkelijke aspositie en wat de sensor rapporteert.

Flensmontage en Gladde As: Standaardconfiguratie voor Kleine Spindel Aandrijflijnen

De flensmontage van de A06B-1401-B105 maakt het mogelijk de motor direct aan de spindel behuizing of aandrijfsteunplaat van de machine te bouten, waardoor de motoras in precieze axiale en radiale uitlijning met de spindelaandrijfinvoer wordt geplaatst zonder verstelbare montagevoeten of basisplaatuitlijning. Op kleine machines waar de ruimte beperkt is en de motor dicht bij of in de machinestructuur zit, is flensmontage de standaardaanpak.

De rechte gladde as (SLK — geen spiebaan) brengt koppel over naar de spindelaandrijflijn via een wrijvingsgeklemd koppelingsnaaf. Bij 0,5 kW is het koppel dat door de koppeling wordt overgebracht bescheiden, en een correct gespecificeerde split-hub klemkoppeling zorgt voor betrouwbare koppeloverdracht zonder de spanningsconcentraties die spiebanen introduceren in kleine asdiameters. De gladde as maakt ook de koppeling gemakkelijker te monteren en te verwijderen tijdens onderhoud, zonder de noodzaak om een bijpassende spie en een schone en onbeschadigde spiebaan te hanteren en op te slaan.

Voor machines waarvan het aandrijfontwerp een spie-as vereist — waarbij de koppelingsnaaf is ontworpen rond een positieve spie-ingrijping — is de A06B-1401-B155 de spie-as variant binnen dezelfde αi 0.5/10.000 familie. Koppel, snelheid, sensor en montage zijn identiek; alleen de asconfiguratie verschilt. Controleer het as type op de defecte motor voordat u een vervanging bestelt.

Compatibiliteit Versterker en CNC

De A06B-1401-B105 werkt met Fanuc αi serie spindelversterkers (αiSP). Bij 0,5 kW zijn de αiSP 2.2 of de compacte αiSP 1.5 eenheden binnen het αi versterkerbereik de geschikte koppeling, afhankelijk van de specifieke machineconfiguratie. De motor wordt aangesloten op de versterker via de standaard Fanuc αi spindelmotor stroom- en signaalkabelset.

Compatibele CNC-platforms zijn Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, en 32i. De motor is niet compatibel met de originele α (niet-i) serie spindelversterkers, die een andere motor drive interface gebruiken, of met Fanuc β (beta) serie spindelaandrijvingen.

Wanneer u deze motor als vervanging monteert op een machine die hetzelfde model in gebruik heeft, verifieer dan dat de CNC spindelparameters — motortypecode, maximale snelheidsinstelling en tandwielverhoudingsparameters — overeenkomen met de αi 0.5/10.000 specificatie voordat u de machine weer in productie neemt. Een parameter mismatch op een spindelmotor kan snelheidsfouten, versterkerfouten of onjuist spindeloriëntatiegedrag veroorzaken dat geen mechanische fout in de motor zelf weerspiegelt.

A06B-1401 Serie: Varianten in één oogopslag

De A06B-1401 serie omvat de αi 0.5/10.000 motor in verschillende as- en sensorconfiguraties. Het is essentieel om te weten welke variant op de machine is gemonteerd voordat u bestelt — het verkeerde as type vereist andere koppelingshardware en in sommige configuraties andere sensorkabels.

De B105 is de basisconfiguratie zonder rem, gladde as, met IMZ — de meest voorkomende variant voor kleine bewerkingscentra en boor-tapmachines waar geen zwaartekracht-houdvereiste bestaat en het koppelingsontwerp gebruik maakt van een gladde klemnaaf.

Typische Toepassingen

Compacte CNC boor-tapcentra. Kleine boor-tap bewerkingscentra die aluminiumlegering, messing en technische kunststoffen verwerken bij hoge spindelsnelheden, waar 10.000 rpm productief snijden met gereedschap met kleine diameter mogelijk maakt en de IMZ-sensor rigide tappen ondersteunt zonder zwevende taphouders.

Precisie CNC bewerkingscentra voor elektronica en microcomponenten. VMC's die precisiehardwarecomponenten, connectorlichamen en elektronische behuizingen produceren waar de werkstukruimte en gereedschapsdiameters passen binnen het αi 0.5/10.000 snelheids- en vermogensbereik, en oppervlakteafwerkingsvereisten profiteren van hoge spindelsnelheid met lage trillingen.

Kleine CNC draaibanken. Compacte draaibanken in de 100–200 mm zwaaiklasse waar de spindel wordt aangedreven door een externe αi spindelmotor, de IMZ-sensor positiefeedback levert voor rigide tappen op de Y-as (indien aanwezig), en 10.000 rpm hoge oppervlaktesnelheid ondersteunt op werkstukken met kleine diameter.

PCB boormachines en micro-bewerkingsplatforms. Gespecialiseerde CNC-apparatuur voor PCB doorlopende boringen, micro-frezen en fijne gravures waar kleine gereedschapsdiameters en veeleisende oppervlaktesnelheidsvereisten 10.000 rpm spindelsnelheid niet alleen nuttig, maar noodzakelijk maken.

Vervanging voor machines die momenteel A06B-1401-B105 draaien. Elke Fanuc αi-gestuurde machine die oorspronkelijk is gebouwd rond de αi 0.5/10.000 gladde-as spindelmotor, waarbij de geïnstalleerde motor is uitgevallen en een gelijke vervanging vereist om de productie te herstellen.

FAQ

V1: Wat doet de IMZ-functie op deze motor in de praktijk?

De IMZ is een ingebouwde magnetische Z-puls sensor die één referentiepuls per spindelomwenteling genereert op een vaste hoekpositie. De Fanuc CNC gebruikt deze puls voor twee belangrijke functies: rigide tappen — het synchroniseren van de spindelrotatie met de Z-as voeding tijdens een tapcyclus, zodat de schroefdraadspoed mechanisch wordt geregeld in plaats van afhankelijk te zijn van een zwevende taphouder — en spindeloriëntatie — het stoppen en vasthouden van de spindel op een bevolen hoekpositie voor gereedschapswissels of C-as bewerkingen. Zonder een functionerend IMZ-signaal zijn rigide tappen en spindeloriëntatie niet beschikbaar op compatibele machines.

V2: Heeft de B105 een andere as dan de B155 — en maakt dat uit voor vervanging?

Ja, dat maakt uit. De B105 heeft een rechte gladde as zonder spiebaan (SLK); de B155 heeft een spie-as. De koppelingsnaaf op de spindelaandrijving van de machine is afgestemd op één specifiek as type — een gladde klemnaaf zal niet goed aangrijpen op een spie-as, en een spie-naaf zal niet correct passen op een gladde as zonder de bijpassende spie. Controleer altijd het as type op de originele motor voordat u bestelt. Als de te vervangen motor een B105 is, bestel dan een B105; als het een B155 is, bestel dan een B155.

V3: Welke Fanuc spindelversterker koppelt met de A06B-1401-B105?

Deze motor vereist een Fanuc αi serie spindelversterker (αiSP). Bij 0,5 kW moet de geschikte αiSP module voor het vermogensbereik van deze motor worden gespecificeerd door de elektrische documentatie van de machinebouwer. Compatibele CNC-platforms zijn Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i, en 31i. De motor is niet compatibel met originele α (niet-i) serie spindelaandrijvingen of met Fanuc β serie spindelversterkers, die verschillende interfaces en parameterstructuren gebruiken.

V4: Is een kernuitwisseling vereist bij het bestellen van dit onderdeel?

Kernuitwisselingsvereisten variëren per leverancier. Veel distributeurs en servicefaciliteiten die de A06B-1401-B105 aanbieden, werken op basis van kernuitwisseling — wat betekent dat een herbouwbare defecte eenheid moet worden geretourneerd als voorwaarde voor de transactie, of er geldt een extra kernopslag. Dit beleid stelt de leverancier in staat om een voorraad voor herbouw te onderhouden en houdt de prijzen concurrerender dan rechtstreeks kopen zonder uitwisseling. Als de defecte motor fysieke schade aan de behuizing of as heeft opgelopen, controleer dan bij de leverancier of de eenheid in aanmerking komt als een geldige uitwisselingskern voordat u deze verzendt.

V5: Kan deze motor worden gerepareerd in plaats van direct te worden vervangen?

Ja. De A06B-1401-B105 is een repareerbare motor. Gekwalificeerde Fanuc spindelmotor reparatiefaciliteiten kunnen de meest voorkomende faalmodi aanpakken: lagers vervangen (de meest voorkomende oorzaak van spindelmotorstoringen in gebruik), statorwikkeling reparatie of opnieuw wikkelen na een isolatiefout, IMZ sensor vervangen, en as reparatie of vervanging na mechanische schade. Voor een motor met dit prijspunt en beschikbaarheidsniveau is reparatie vaak de snellere en kosteneffectievere weg — met name voor faciliteiten die een reservemotor beschikbaar hebben om de machine draaiende te houden terwijl de defecte eenheid een reparatiecyclus doorloopt. Gebruik altijd een reparatiefaciliteit met gedocumenteerde Fanuc spindelmotorervaring en de mogelijkheid om de motor na reparatie op een compatibele αi versterker te testen.
