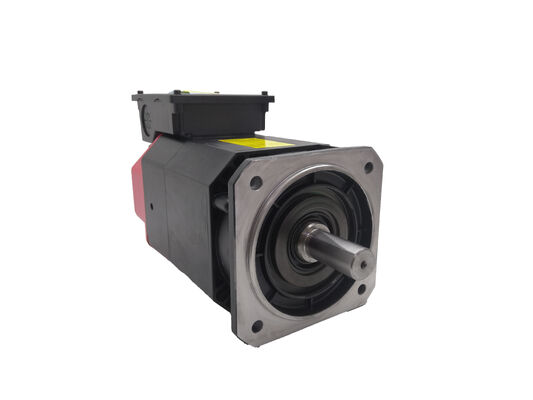

Fanuc A06B-1420-B900#F321 — αiI 1/24.000 Ingebouwde AC Spilmotor, 24.000 RPM Speciale Configuratie

Productoverzicht

Onderdeelnummer: A06B-1420-B900#F321

Ook gezocht als: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Motor Model: αiI 1/24.000

Type: Ingebouwde (BM) AC Spilmotor — Speciale Configuratie

Classificatie: Fanuc Alpha i Series Geïntegreerde Hoge Snelheid Spilmotor — 24.000 RPM Maximale Snelheid, Flensmontage, Gladde Boring, Achterste Encoder Interface, αiSP Versterker Compatibel

Wat deze motor werkelijk is

Voordat u bestelt, moet dit punt duidelijk zijn: de A06B-1420-B900#F321 is geen conventionele AC servomotor van het type dat extern wordt gemonteerd en via een koppeling of riem op een machine-spil wordt aangesloten. Het is een ingebouwde spilmotor — een frameloze, stator-en-rotor assemblage die direct in de spilcartridgebehuizing is geïntegreerd tijdens de oorspronkelijke fabricage van de machine. De spil-as en de motorrotor zijn hetzelfde onderdeel. De machine-spil is de motor-as.

Dit ontwerp — soms een gemotoriseerde spil of integrale spil-motor genoemd — elimineert elk mechanisch element dat zich tussen een conventionele motor en het snijgereedschap bevindt: geen koppeling, geen riem, geen tussenliggende tandwieloverbrenging. Het resultaat is een spil die op snelheden kan draaien die mechanische aandrijfsystemen fysiek niet kunnen bereiken, zonder trillingen veroorzaakt door riemen of koppelingen, en met rotatiedynamiek die volledig wordt bepaald door het ontwerp van de spil-lagers en de eigen kenmerken van de motor.

De A06B-1420-B900#F321 is de specifieke ingebouwde motorassemblage in het hart van een van die spilcartridges, met een nominale maximale snelheid van 24.000 tpm.

Technische Specificaties

24.000 RPM: De Technische Reden voor een Ingebouwde Motor

Vierentwintigduizend omwentelingen per minuut is niet haalbaar met een conventionele spilmotor met riemaandrijving of koppeling. Bij die snelheid genereren de mechanische elementen van een transmissie — riemen, poelies, koppelingen, tussenliggende lagers — warmte, trillingen en onbalanskrachten die de haalbare snelheid beperken of de transmissie in korte tijd vernietigen. Hoge-snelheid bewerkingen op 24.000 tpm vereisen een andere aanpak: plaats de motor in de spil en verwijder de transmissie volledig.

Dat is precies wat de A06B-1420-B900#F321 doet. Direct geïntegreerd in de spilcartridge, is de statorwikkeling in de spilbehuizing gewikkeld, en de rotor is op de spil-as geperst of gekrompen. Wanneer de versterker het statorveld bekrachtigt, roteert de as — en alles wat eraan vastzit, inclusief de gereedschapshouder en het snijgereedschap — direct als reactie. Geen tussenliggende mechanica. Geen trillingen veroorzaakt door variaties in de riemspanning. Geen resonantie van de torsiestijfheid van een koppeling. Alleen de spil, de lagerondersteuning en het motorveld.

Het praktische resultaat voor bewerkingen is significant. Bij 24.000 tpm met een freessnijder met kleine diameter worden oppervlaktesnelheden die onpraktisch grote snijders zouden vereisen bij conventionele spilsnelheden, beschikbaar met compacte, hoog-precisie gereedschappen. Freessnijders met kleine diameter bolkop in matrijzenstaal, afwerkingsbewerkingen van aluminiumlegeringen, PCB-boren en fijne contourbewerkingen in harde materialen profiteren allemaal van de combinatie van hoge snelheid en de trillingsvrije rotatie die een ingebouwde motor biedt.

De #F321 Speciale Configuratie

De #F321-achtervoegsel identificeert deze unit als een speciale fabrieksconfiguratie van de A06B-1420-B900 ingebouwde motor — onderscheiden van de standaard #0321 variant die in de reguliere catalogus van Fanuc voorkomt.

In de naamgevingsconventie van Fanuc voor ingebouwde spilmotoren coderen de achtervoegselcijfers de fysieke configuratie van de motorassemblage: flensgeometrie, boringinterface, encoder montagepositie en speciale opties. De #F321 is een speciale fabrieksbouw, vervaardigd volgens de specificaties van het spilcartridgeontwerp van een specifieke machinebouwer. Dit betekent dat de buitendiameter van de stator, de afmetingen van de rotorboring, de encoder montage-opstelling en de geometrie van de koelwaterdoorvoer overeenkomen met één specifiek spilcartridgeontwerp.

Dit heeft een directe praktische implicatie: de A06B-1420-B900#F321 is geen universele vervanging voor elke ingebouwde motor die op 24.000 tpm draait. Het is de juiste vervanging specifiek voor de spilcartridge waarvoor het oorspronkelijk is ontworpen. Fysieke afmetingen moeten overeenkomen — een ingebouwde motor die niet in de statorboring van de spilbehuizing past, of waarvan de rotorboring de spil-as niet accepteert, kan niet worden gemonteerd, ongeacht de compatibiliteit van de snelheidsclassificatie.

Bevestig altijd exact het onderdeelnummer — #F321 en #0321 en #F621 zijn verschillende fysieke assemblages, ook al delen ze dezelfde snelheidsclassificatie en basismodel aanduiding.

Vervanging van Ingebouwde Motor: Wat het Inhoudt

Het vervangen van een ingebouwde spilmotor is een fundamenteel ander werk dan het omwisselen van een extern gemonteerde servomotor. Er is geen connector om los te koppelen, geen koppelingsbouten om te verwijderen, geen voetbevestigingen om los te maken. De stator en rotor van een ingebouwde motor maken deel uit van de spilcartridge structuur.

Een typisch vervangingsproces op een machine met deze motor omvat:

Verwijdering van de spilcartridge. De gehele spilassemblage — behuizing, lagers, rotor, stator en alle bijbehorende koel- en sensorverbindingen — wordt als eenheid uit de machine verwijderd. Dit is een precisiedemontage die correct gereedschap en gedocumenteerde koppelwaarden vereist.

Spil revisie. De defecte statorwikkeling of rotorassemblage wordt uit de spilbehuizing geperst of verwijderd, en de nieuwe A06B-1420-B900#F321 stator wordt in de behuizing geïnstalleerd met de juiste interferentiepassing en uitlijning. Lagervervanging is standaardpraktijk tijdens elke spilrevisie — lagers zijn precisiecomponenten en worden niet hergebruikt wanneer een spil wordt gedemonteerd.

Dynamische balans verificatie. Na hermontage wordt de spil dynamisch gebalanceerd. Bij 24.000 tpm creëert elke resterende onbalans krachten en trillingen die de lagers van de spil overschrijden en de snijprestaties compromitteren. Balans kan niet worden overgeslagen of uitgesteld.

Encoder uitlijning. De achterste encoder interface moet na hermontage worden uitgelijnd volgens specificatie. Een verkeerd uitgelijnde encoder produceert snelheidsfeedbackfouten die leiden tot storingen in de spil-versterker of instabiele snelheidsregeling.

Voor de meeste gebruikers is spilrevisie met vervanging van een ingebouwde motor werk voor een gekwalificeerde spilservicefaciliteit, niet een onderhoudstaak op de werkvloer. De precisie van de lagerpassing, de balansvereiste en de encoderuitlijning vereisen allemaal apparatuur en procescontrole die algemene onderhoudswerkplaatsen doorgaans niet hebben.

Versterker en CNC Compatibiliteit

De A06B-1420-B900#F321 vereist een Fanuc αiSP (Alpha i Spindle) serie versterker — de spil-aandrijfeenheid in een Fanuc αi serie aandrijfkast. De specifieke nominale waarde van de versterkermodule moet overeenkomen met de vermogensklasse van de motor; de αiI 1/24.000 op dit uitgangsniveau past bij de juiste αiSP unit voor de aandrijfconfiguratie van de machine.

Compatibele CNC-platforms omvatten Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, en 32i. De motor is niet compatibel met de originele α serie (niet-i) spil-versterkers, die een andere aandrijfinterface en besturingsarchitectuur gebruiken.

De kruisverwijzing A04B-0099-H062#24K identificeert de bijbehorende kabel of interfacekit voor de specifieke connector- en encoderconfiguratie van deze motor — bevestig deze referentie met de elektrische documentatie van de machine bij het inkopen van bijbehorende bedradingscomponenten.

Typische Machineplatforms

De A06B-1420-B900#F321 werd ontworpen in specifieke spilcartridges voor werktuigmachines die draaien op Fanuc αi besturingssystemen. Machinecategorieën die ingebouwde 24.000 tpm spillen van dit type gebruiken, omvatten:

Hoge-snelheid verticale bewerkingscentra voor matrijzen en mallen. 3-assige en 5-assige VMC's ontworpen voor afwerking van hard metaal en complexe contourbewerkingen in gereedschapsstaal en geharde materialen, waar 24.000 tpm effectief snijden mogelijk maakt met freessnijders met kleine diameter bolkop en radius bij productieve oppervlaktesnelheden.

Hoge-snelheid boor- en tapmachines. Speciale boor-tapcentra en hoge-cyclus bewerkingsplatforms voor werkstukken van aluminiumlegeringen en non-ferro metalen, waar 24.000 tpm de spilsnelheid biedt die nodig is om boren en tappen met kleine diameter op hun optimale snijparameters te laten draaien zonder vertragingen in de cyclustijd.

Grafiet- en composietbewerkingscentra. Machines ontworpen voor het bewerken van grafietelektroden (EDM-gereedschap), het trimmen van koolstofvezel en het afwerken van composietonderdelen, waar hoge spilsnelheid gecombineerd met lichte snijdieptes fijne oppervlakteafwerkingen produceert in materialen die reageren op hoge oppervlaktesnelheid.

Precisie multi-assige bewerkingsplatforms. 5-assige bewerkingscentra en compound bewerkingssystemen waarbij het compacte ontwerp van de integrale spilmotor en de afwezigheid van transmissie-elementen een kleinere machinevoetafdruk en betere toegang tot complexe werkstukgeometrie mogelijk maken.

Veelgestelde Vragen

V1: Is dit een standaard servomotor of iets anders?

De A06B-1420-B900#F321 is een ingebouwde (geïntegreerde) AC spilmotor — geen conventionele extern gemonteerde servomotor. Het is een frameloze stator-en-rotor assemblage ontworpen om in een spilbehuizing te worden geïnstalleerd, waar de rotor direct op de spil-as is gemonteerd. Er zijn geen externe as-, flensvlak- of voetbevestigingskenmerken zoals bij een standaard servomotor. Vervanging vereist spildemontage door een gekwalificeerde spilservicefaciliteit, geen standaard motorwissel.

V2: Past de #F321 variant op alle 24.000 tpm Fanuc spiltoepassingen?

Nee. De #F321 is een speciale fabrieksconfiguratie met specifieke buitendiameter van de stator, afmetingen van de rotorboring, geometrie van de koelkanalen en encoder montage die overeenkomen met één specifiek spilcartridgeontwerp. Andere achtervoegselvarianten (#0321, #F621, etc.) in dezelfde A06B-1420-B900 serie hebben verschillende fysieke afmetingen. Bevestig altijd exact het onderdeelnummer — specifiek het volledige achtervoegsel — dat overeenkomt met de defecte motor voordat u bestelt. Een ingebouwde motor die niet overeenkomt met de geometrie van de spilbehuizing kan fysiek niet worden geïnstalleerd.

V3: Welke Fanuc versterker is compatibel met deze motor?

De A06B-1420-B900#F321 vereist een Fanuc αiSP serie spil-versterker — de spil-aandrijfeenheid gebruikt in Fanuc αi serie aandrijf-kasten. Het is compatibel met Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i, en 31i op het αi platform. Het is niet compatibel met originele α serie (niet-i) spil-aandrijvingen. Bij het vervangen van de motor, controleer de versterker parameterinstellingen voor motortype en maximale snelheid om overeen te komen met de αiI 1/24.000 specificatie.

V4: Kan deze motor gerepareerd worden in plaats van vervangen?

Ja — de A06B-1420-B900#F321 is een repareerbare unit, en gekwalificeerde Fanuc spilmotor reparatiefaciliteiten bieden wikkel- en revisiediensten voor defecte statoren en rotorassemblages. Reparatie is vaak de kosteneffectievere weg voor een motor die een wikkelingsfout of lagerschade heeft opgelopen, vergeleken met het verkrijgen van een nieuwe of omruileenheid. Kernomruilprogramma's zijn ook beschikbaar bij sommige leveranciers, waarbij een defecte unit wordt ingeleverd als krediet voor een gereviseerde vervanging. Reparatie doorlooptijden variëren afhankelijk van de aard van de storing en de beschikbaarheid van onderdelen — voor machines met productieschema's die geen lange stilstand kunnen opvangen, is het hebben van een geteste omruileenheid beschikbaar naast het opsturen van de defecte motor voor reparatie een praktische risicobeperkende strategie.

V5: Waarom is een dynamische balanscontrole noodzakelijk na het installeren van een ingebouwde motor?

Bij 24.000 tpm creëren zelfs kleine massa-onbalansen in de roterende assemblage aanzienlijke centrifugaalkrachten. De relatie tussen onbalans en kracht is niet-lineair met snelheid — een resterende onbalans die bij 3.000 tpm geen merkbaar effect zou veroorzaken, genereert krachten die vele malen groter zijn bij 24.000 tpm. Deze krachten belasten de spil-lagers cyclisch, versnellen vermoeidheid, produceren trillingen die direct in het bewerkte oppervlak verschijnen, en kunnen lagerschade veroorzaken in veel kortere tijd dan de normale levensduur van een lager. Balans is niet optioneel na een spilrevisie — het is een verplichte inbedrijfstellingsstap die direct bepaalt hoe lang de gereviseerde spil zal meegaan en hoe goed hij zal snijden.
