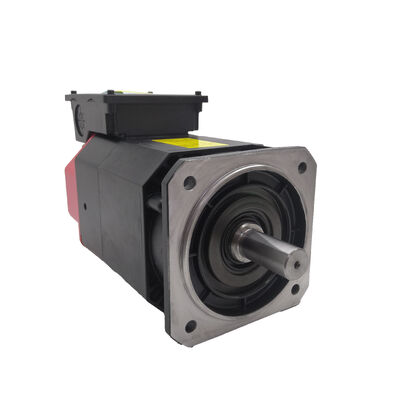

Fanuc A06B-1467-B123#0A21 — αiT 8/12.000 Spilmotor met doorvoerkoeling, flensmontage, achterste sensor

Productoverzicht

Artikelnummer: A06B-1467-B123#0A21

Ook gezocht als: A06B1467B123, FANUC A06B-1467-B123, A06B-1467-B123 0A21

Motor model: αiT 8/12.000

Classificatie: Fanuc Alpha i Series Spilmotor met doorvoerkoeling — 12.000 RPM Maximale Snelheid, Flensmontage, Achter gemonteerde sensor, αiSP Versterker Compatibel

Technische Specificaties

De αiT Serie — Gebouwd Rond Doorvoerkoeling

Niet elke spilmotor kan koelmiddel intern verwerken. Binnen de Fanuc Alpha i spilmotorfamilie, de αiT aanduiding onderscheidt een specifieke klasse — motoren die vanaf de grond zijn ontworpen om doorvoerkoeling te ondersteunen. Dit is geen opgeschroefde adapter of aftermarket modificatie. Het doorvoerkoelingskanaal is een ontworpen kenmerk van de interne constructie van de motor, geïntegreerd tijdens de fabricage naast de rotor, stator en lageropstelling.

Waarom is dit belangrijk genoeg om een eigen motorreeks te krijgen? Omdat doorvoerkoeling — snijvloeistof onder hoge druk die rechtstreeks door de centrale boring van de spil wordt geleverd en via de gereedschapshouder naar buiten komt — nu een standaard productievereiste is op elke bewerkingscentrum dat kleine boren, diepgatboorbewerkingen of hogesnelheidsfrezen in moeilijk te bewerken legeringen uitvoert. De koelvloeistof bereikt de snijzone direct, spoelt spanen uit de groef voordat ze opnieuw kunnen snijden, en handhaaft de gereedschapstemperatuur op het punt waar warmte wordt gegenereerd in plaats van te vertrouwen op overvloedige koeling om de punt van een 6 mm diep gat boor van buitenaf te bereiken.

Een standaard spilmotor — een zonder de αiT interne architectuur — kan een onder druk staand koelcircuit door zijn kern niet accommoderen zonder structurele compromissen. De αiT 8/12.000 in de A06B-1467-B123 serie is specifiek gebouwd voor machines waar doorvoerkoeling geen optie is, maar een standaard bedrijfsconditie bij elke cyclus.

12.000 RPM en het Productievenster dat het Opent

Twaalfduizend omwentelingen per minuut vertegenwoordigt een aanzienlijke bedrijfssnelheid voor een motor in de αiT 8 frameklasse. De snelheidsclassificatie is operationeel belangrijk omdat verschillende bewerkingsoperaties op verschillende punten op de curve van de oppervlaktesnelheid zitten.

Bij 12.000 tpm bereikt een 10 mm diameter freessnijder een oppervlaktesnelheid van 377 m/min — binnen het productieve bereik voor het frezen van aluminiumlegeringen en in het hogesnelheidsbewerkingsgebied voor zachtere staalsoorten. Een 6 mm boor bij 12.000 tpm draait met een oppervlaktesnelheid die geschikt is voor precisieboren in roestvrij en gelegeerd staal. Kleinere gereedschappen — 3 mm en 4 mm diameter boren, bolvormige frezen voor fijn detailwerk — draaien met nog hogere oppervlaktesnelheden bij dezelfde spilomwentelingen, wat is waar doorvoerkoeling en hoge omwentelingen samenkomen om gereedschapsgeometrieën en cyclustijden mogelijk te maken die langzamere spillen simpelweg niet kunnen evenaren.

De combinatie van 12.000 tpm maximale snelheid en doorvoerkoelingscapaciteit in één motorplatform is wat de αiT 8/12.000 positioneert voor moderne precisiebewerkingscentra die gemengde bewerkingen uitvoeren: grof bewerken op lagere snelheden, hogesnelheidsafwerking en precisieboren in dezelfde spil zonder configuratiewijzigingen.

Flensmontage en Achterste Sensor: Configuratie Details die Vervangbaarheid Bepalen

Twee fysieke configuratie-elementen bevestigd uit Fanuc's eigen productbeschrijving definiëren de A06B-1467-B123 als een specifieke motorassemblage in plaats van een generieke spilmotor.

Flensmontage betekent dat de motor via een precisiegeslepen flens aan de machine wordt geschroefd in plaats van met voeten aan een basisplaat te worden gemonteerd. De flens registreert de voorkant van de motor op de spilaandrijvingsbehuizing van de machine, waardoor radiale en axiale uitlijning wordt ingesteld via de flensgeometrie. Deze montageaanpak is standaard voor spilmotoren waarbij de uitgaande as van de motor de spil direct of via een compacte riemaandrijving binnen de spilkop aandrijft. Het flensboutpatroon en de registerdiameter zijn specifiek voor de machine waarvoor deze motor is ontworpen — een vervangende motor moet exact aan deze afmetingen voldoen.

Achter gemonteerde sensor betekent dat de spilpositie feedback sensor — die het refer signaal levert dat de CNC gebruikt voor spiloriëntatie en rigide tappen — zich aan het niet-aangedreven uiteinde (achterkant) van de motor bevindt, in plaats van geïntegreerd te zijn in het spilmechanisme zelf. Deze configuratie houdt de sensorgeometrie consistent, ongeacht de aandrijfeindkoppeling en vereenvoudigt de routering van de sensorkabel in machineontwerpen waar de achterkant van de motor beter toegankelijk is.

De #0A21 suffix identificeert een specifieke fabrieksmodificatie aan de B123 basisconfiguratie. In Fanuc's nummeringssysteem voor spilmotoren, coderen de vier cijfers na de # configuratiedetails die deze assemblage onderscheiden van andere varianten binnen dezelfde serie — motor spanningsklasse, koelingsvariant, sensorbedradingsconfiguratie of andere fabrieks gespecificeerde opties. Geef altijd het volledige artikelnummer inclusief de suffix op bij het bestellen — een andere suffix vertegenwoordigt een andere motor, zelfs als het basisnummer identiek is.

Doorvoerkoeling: Wat de Machine Nodig Heeft van de Motor

Wanneer een bewerkingscentrum is geconfigureerd voor doorvoerkoeling, sluit het koelsysteem aan op de achterste poort van de spilmotor, onder druk zet het interne koelingskanaal door de rotorboring, en levert vloeistof via de spil as naar de gereedschapshouder. Drukken lopen typisch van 20 bar bij standaard installaties tot 70 bar en hoger bij hoogwaardige doorvoerkoelsystemen.

De interne boring van de αiT motor moet dit onder druk staande koelingskanaal accommoderen zonder lekpaden naar de motorwikkelingen of de lagerholte te creëren. De afdichtingsregeling tussen de koelingsboring en de elektrische en mechanische componenten van de motor is een ontworpen kenmerk van het αiT ontwerp — het is niet aanwezig op standaard αi spilmotoren, daarom kan een standaard motor niet zomaar worden vervangen in een doorvoerkoelingstoepassing door het toevoegen van fittingen.

Bij het vervangen van een motor uit de A06B-1467-B123 serie, betekent dit dat de vervanging moet een αiT variant zijn. Het monteren van een standaard αi spilmotor zonder de doorvoerkoelingsboring in een machine die is geconfigureerd voor doorvoerkoeling is geen geldige vervanging — deze kan de koelingsaansluiting niet accepteren of zal beschadigd raken door koelmiddel dat in onbeschermde gebieden terechtkomt.

Versterker en CNC Systeem Compatibiliteit

De A06B-1467-B123#0A21 werkt met Fanuc αiSP serie spilmotorversterkers — de spilaandrijfeenheden in Fanuc αi serie aandrijf kasten. De specifieke αiSP eenheid rating moet overeenkomen met de vermogensklasse van de motor; bevestig de juiste versterker eenheid uit de elektrische documentatie van de machine of de oorspronkelijke specificatie van de machinebouw.

Compatibele CNC platforms omvatten Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, en 32i. Deze motor is niet compatibel met originele α serie (niet-i) spilmotorversterkers of met Fanuc β serie spilmotor aandrijvingen, die verschillende motorinterfaces en parameterstructuren gebruiken.

Bij het monteren van een vervangende motor, controleer de CNC spilmotor parameters — motortype code, maximale snelheid, overbrengingsverhouding, en doorvoerkoeling controle parameters — correct zijn ingesteld voor het αiT 8/12.000 motortype. Een parameterfout op een spilmotor produceert onjuiste snelheidsregeling of spiloriëntatie storingen, zelfs wanneer de motor zelf in perfecte staat is.

Verzending en Handling: Vracht Vereist

De A06B-1467-B123#0A21 is een grote spilmotor. Meerdere distributeurs vermelden dat deze motor wordt verzonden via vrachtvervoerder in plaats van standaard pakketdiensten. Plan voor vrachttransittijden en terminalafhaling of levering met laadklep wanneer u de vervanging plant. Voor faciliteiten die een geplande onderhoudsonderbreking beheren, bevestig de transittijd van de vervoerder en de leveringslogistiek voordat u bestelt om ervoor te zorgen dat de motor binnen het onderhoudsvenster arriveert.

A06B-1467-B123 Serie Varianten

Over alle varianten zijn de bevestigde constanten: αiT 8/12.000 model, flensmontage, achterste sensor, doorvoerkoeling. De suffix cijfers onderscheiden verschillen in fabrieksconfiguratie. Bevestig altijd de volledige suffix die overeenkomt met de te vervangen motor — vervang niet tussen suffix varianten zonder compatibiliteit met de documentatie van de machinebouwer te bevestigen.

Typische Toepassingen

Hogesnelheids verticale bewerkingscentra met doorvoerkoeling. VMC's geconfigureerd voor precisie mal- en matrijsbewerking, luchtvaartcomponenten, en productie van gemengde materialen waarbij 12.000 tpm gecombineerd met doorvoerkoeling productieve hogesnelheidsbewerking en gecontroleerde spaanafvoer mogelijk maakt over een reeks gereedschapsdiameters.

Precisie diepgatboormachines. CNC boorcentra en bewerkingscentra die diepgatboorbewerkingen uitvoeren in staal, roestvrij staal en titanium waarbij doorvoerkoeling essentieel is voor spaanafvoer en gereedschapstemperatuurregeling op diepte, en 12.000 tpm de snijparameters ondersteunt van hardmetalen spiraalboren in deze materialen.

Meerassige bewerkingscentra voor harde materialen. 4-assige en 5-assige bewerkingscentra die complexe onderdelen produceren in gehard staal en nikellegeringen waarbij doorvoerkoeling en hoge spiltoerental samenwerken om de levensduur van gereedschappen op frezen met kleine diameter te behouden die lange bereik bewerkingen uitvoeren in moeilijke kenmerken.

Horizontale bewerkingscentra in productielijnen. HMC's in de auto- en luchtvaartproductie waar hoge spiltoerental korte cyclustijden ondersteunt op aluminiumlegering structurele componenten, en doorvoerkoeling spaanafvoer voorkomt tijdens diepe pocket freesbewerkingen.

Veelgestelde Vragen

V1: Wat betekent de "T" in αiT, en waarom is het belangrijk voor vervanging?

De "T" staat voor doorvoerkoeling — de motor is gebouwd met een interne boring die onder druk staande snijvloeistof transporteert van een achterste aansluiting door de rotor en in de spil, en uitkomt via de gereedschapshouder. Dit is een ontworpen kenmerk van de interne constructie van de motor, geen adapter. Bij het vervangen van een A06B-1467-B123 moet de vervanging ook een αiT variant zijn. Een standaard αi spilmotor zonder de doorvoerkoelingsboring kan niet worden gebruikt in een machine die is geconfigureerd voor doorvoerkoeling — deze mist de aansluitpoort of zal beschadigd raken door koelmiddel dat onbeschermde gebieden binnendringt.

V2: Is de #0A21 suffix belangrijk bij het bestellen van een vervanging — kan een #0021 worden gesubstitueerd?

De suffix codeert specifieke fabrieksconfiguratiedetails die spanningsklasse, koelingsvariant of sensorbedradingsverschillen kunnen omvatten. Over het algemeen vertegenwoordigen verschillende suffixes binnen hetzelfde basis artikelnummer verschillende motorconfiguraties, en substitutie tussen suffixes vereist bevestiging dat de alternatieve configuratie compatibel is met het elektrische en mechanische ontwerp van de machine. Ga er niet van uit dat #0021 en #0A21 uitwisselbaar zijn — verifieer dit met de elektrische documentatie van de machine of de machinebouwer voordat u een andere suffix substitueert.

V3: Welke Fanuc versterker is compatibel met deze motor?

De A06B-1467-B123#0A21 vereist een Fanuc αiSP serie spilmotorversterker. De specifieke αiSP eenheid rating moet overeenkomen met de vermogensklasse van de motor — bevestig dit uit de documentatie van de machine aandrijf kast of de oorspronkelijke bouw specificatie. Compatibele CNC platforms omvatten Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i, en 31i op het αi platform. De motor is niet compatibel met originele α (niet-i) spilmotor aandrijvingen of β serie spilmotorversterkers.

V4: Waarom vereist deze motor vrachtvervoer in plaats van standaard pakketbezorging?

De αiT 8/12.000 is een grote spilmotor — de fysieke afmetingen en het gewicht plaatsen deze buiten de limieten van standaard pakketvervoerdiensten. Vrachtvervoer via een gemeenschappelijke vervoerder is vereist. Bij het plannen van een vervanging, houd rekening met de vrachttransittijd en leveringslogistiek: vrachtzendingen vereisen doorgaans een geplande leveringsafspraak, en sommige locaties hebben een laadklep service of een vorkheftruck nodig voor het lossen. Bevestig deze logistiek voordat u bestelt als de motor nodig is binnen een specifiek onderhoudsvenster.

V5: Kan deze motor worden gerepareerd in plaats van volledig te worden vervangen?

Ja. De A06B-1467-B123#0A21 is een repareerbare motor. Gekwalificeerde reparatiefaciliteiten voor Fanuc spilmotoren kunnen defecte statorwikkelingen, lagers, afdichtingen van de doorvoerkoelingsboring en achterste sensoren repareren. Voor een motor van deze prijs en omvang is reparatie vaak aanzienlijk kosteneffectiever dan volledige vervanging, vooral wanneer het defect beperkt is tot een lager- of wikkelingsfout in plaats van fysieke schade aan de behuizing of rotor. Kernuitwisselingsprogramma's zijn ook beschikbaar — een defecte eenheid wordt ingezonden als een uitwisselingskern tegen een gereviseerde vervanging. Gebruik altijd een reparatiefaciliteit met gedocumenteerde αiT spilmotor ervaring en de mogelijkheid om de gerepareerde motor te testen op een compatibel αiSP versterker aandrijfsysteem voordat deze wordt teruggestuurd.
