FANUC A06B-6044-H008 AC Spindel Servo Unit — Analoge Aandrijving voor CNC Spindelregeling

De Aandrijving Achter Betrouwbare Spindelprestaties

Er is een reden waarom deze unit steeds weer opduikt in machinefabrieken die weigeren hun oudere FANUC-gestuurde machines met pensioen te sturen — hij werkt, en dat doet hij al decennia. De FANUC A06B-6044-H008 is een AC spindel servo unit gebouwd rond een analoge interface architectuur, ontworpen om te koppelen met de FANUC AC spindelmotor Model 6 en vaak aangetroffen op machines die draaien met vroege FANUC SYSTEM 10/11 besturingen.

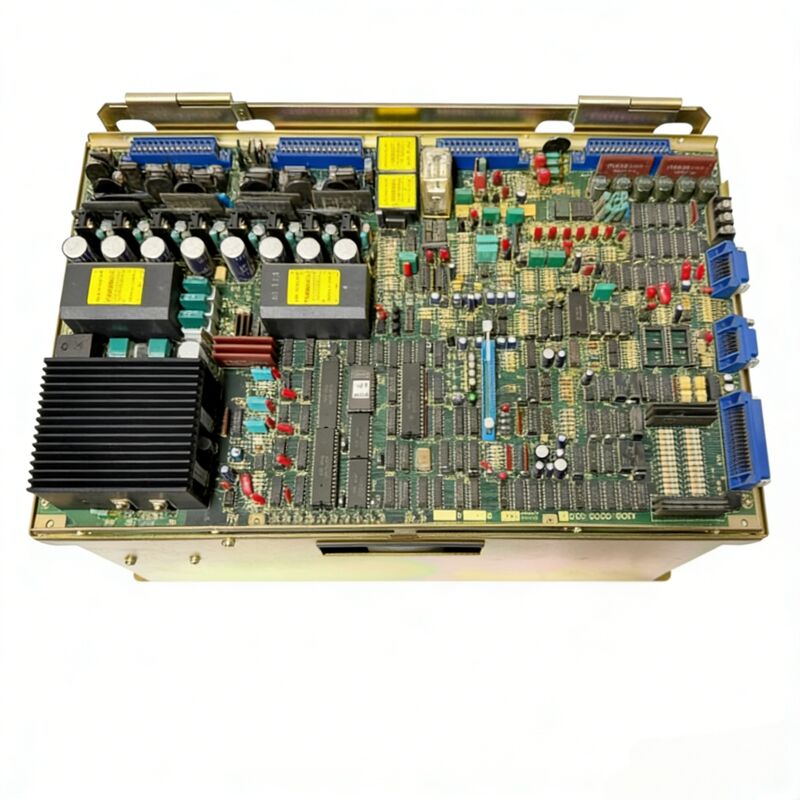

Dit is geen delicaat elektronisch onderdeel. De aandrijving is gehuisvest in een robuuste geanodiseerde metalen behuizing, met de spindelregel PCB kaart stevig aan de bovenkant van de unit bevestigd — een praktische, onderhoudsvriendelijke lay-out die veldreparaties veel eenvoudiger maakte dan latere alles-in-één ontwerpen. Hij werd vervaardigd in Japan, in de FANUC-fabriek nabij Mt. Fuji, en de bouwkwaliteit weerspiegelt die oorsprong.

Als uw machine uitviel en deze aandrijving het middelpunt daarvan is, heeft u te maken met een goed begrepen, goed gedocumenteerde unit die de CNC-reparatiegemeenschap al jaren onderhoudt.

Technische Specificaties

Wat Maakt Deze Unit Uniek

De A06B-6044-H008 behoort tot een tijdperk waarin FANUC's spindelaandrijvingen communiceerden via analoge signalen in plaats van de seriële busprotocollen die in latere versterkergeneraties werden gebruikt. Dit betekent dat de CNC snelheidscommando's stuurt als een analoge spanning, en de aandrijving reageert dienovereenkomstig — een eenvoudiger signaalpad met minder lagen digitale overhead, maar een dat zorgvuldige aandacht vereist voor kabelgeleiding en afscherming om een ​​schone signaalintegriteit te behouden.

Het type spindelmotor wordt geselecteerd via een ROM-chip op de PCB-kaart. In het geval van de H008 is de onboard ROM de J11, die de relatie tussen de aandrijving en de motor definieert en bepaalt hoe de unit feedback interpreteert en snelheidsregeling uitvoert. Het verwisselen van de bovenste kaart zonder de ROM-compatibiliteit te verifiëren, is een van de meest voorkomende fouten bij veldvervangingen — het is de moeite waard om dit dubbel te controleren voordat er iets wordt ingeschakeld.

De A20B-0009-0531 spindelkaart wordt in de bovenkant van het hoofdchassis van de aandrijving geplugd. Hij kan onafhankelijk van het powergedeelte worden vervangen, wat een groot voordeel is wanneer de storing geïsoleerd is tot de regelkaartzijde in plaats van de transistormodules of de componenten van de voeding eronder.

Veelvoorkomende Alarmcodes en Wat Ze Betekenen

Technici die met deze unit werken, zullen waarschijnlijk een handvol terugkerende alarmcodes tegenkomen. Hier is een snelle referentie voor de meest voorkomende:

• AL-01 (Motor Oververhitting) — Controleer de koelventilator van de motor, inspecteer op overbelastingsomstandigheden en reinig eventuele geblokkeerde luchtkanalen.
• AL-05 (Controle Voedingszekering Doorgebrand) — Wijst op zekering AF2 of AF3; veroorzaakt door een defecte PCB of abnormale voedingsspanning.
• AL-08 (Hoge Ingangsspanning) — Vaak veroorzaakt door een verkeerde instelling van de spanningskeuzeschakelaar. Verifieer de 200V vs. 230V configuratie.
• AL-09 (Koellichaam Oververhitting) — Falen van de koelventilator of opgehoopt stof op de koellichaamvinnen. Reinig en vervang indien nodig.
• AL-11 (DC Link Overspanning) — Kan duiden op hoge lijnimpedantie of een falende transistor module of PCB.

Het begrijpen van deze alarmen voordat u een reparatiefaciliteit belt, kan aanzienlijke diagnostische tijd en heen-en-weer communicatie besparen.

Overwegingen voor Inkoop en Reparatie

Nieuwe oude voorraad van de A06B-6044-H008 is zeldzaam — dit is geen unit die FANUC nog produceert. De meeste beschikbare units op de markt zijn tegenwoordig gereviseerd of overtollig, en de kwaliteit varieert aanzienlijk, afhankelijk van wie ze heeft getest en wat ze hebben gecontroleerd. Een grondige bankevaluatie met behulp van een bijpassende FANUC-testopstelling en gesloten-lus feedbacktesten is de meest betrouwbare manier om te bevestigen dat een unit echt functioneel is voordat deze terugkeert naar een productiemachine.

Reparatie is een haalbare weg. De modulaire constructie betekent dat ervaren werkplaatsen problemen met de voedingssectie, condensatordegradatie en PCB-storingen kunnen aanpakken met vervanging van individuele componenten in plaats van een volledige unitwissel. Voor machines waarbij deze aandrijving de bottleneck is om weer in productie te komen, zijn er opties voor reparatie met een doorlooptijd van dezelfde dag of de volgende dag beschikbaar via gespecialiseerde FANUC-serviceproviders.

Veelgestelde Vragen

V1: Welke spindelmotor is de A06B-6044-H008 ontworpen om aan te drijven?

A: Deze unit is afgestemd op de FANUC Model 6 AC Spindelmotor. De koppeling wordt bepaald door de J11 ROM-chip op de A20B-0009-0531 spindelkaart. Het gebruik van een ander motormodel zonder de ROM te wijzigen en de aandrijving opnieuw te configureren, resulteert in onjuiste werking of alarmfouten.

V2: Kan deze aandrijving worden gebruikt met nieuwere FANUC CNC-besturingen buiten SYSTEM 10/11?

A: Hij is ontworpen voor FANUC SYSTEM 10/11 besturingen en communiceert via een analoge interface. Integratie met latere FANUC controllers gebaseerd op digitale bussen (zoals Series 16/18/21) is over het algemeen niet eenvoudig en meestal niet aanbevolen zonder extra interfacehardware of conversie.

V3: Wat is de meest voorkomende faalmodus van deze unit?

A: Condensatordegradatie in de voedingssectie is de meest frequente leeftijdsgerelateerde storing, gevolgd door falen van de koelventilator dat leidt tot alarmen voor oververhitting van het koellichaam (AL-09). PCB-storingen op de spindelkaart komen ook vaak voor en zijn meestal kosteneffectiever om aan te pakken dan storingen van de voedingsmodules.

V4: Is de spindelkaart (A20B-0009-0531) uitwisselbaar met kaarten van andere aandrijvingen in de A06B-6044-H-serie?

A: Niet direct. Elke spindelkaart in de H-serie heeft een specifieke ROM die het compatibele motormodel definieert. De H007 gebruikt bijvoorbeeld de A20B-0009-0530 met J10 ROM. Het verwisselen van kaarten tussen H-suffix varianten zonder de ROM-compatibiliteit te verifiëren, zal leiden tot een verkeerde werking.

V5: Hoe kan ik zien of een gebruikte unit correct is getest voordat ik deze koop?

A: Vraag de verkoper of de unit is getest onder gesloten-lus omstandigheden op een actieve FANUC testopstelling — niet alleen ingeschakeld en gecontroleerd op duidelijke schade. Een legitieme banktest moet snelheidsregeling, stroomoutput en alarmvrije werking over het gehele toerentalbereik bevestigen. Units die alleen worden beschreven als "ingeschakeld" of "visueel geïnspecteerd" brengen aanzienlijk meer risico met zich mee.
