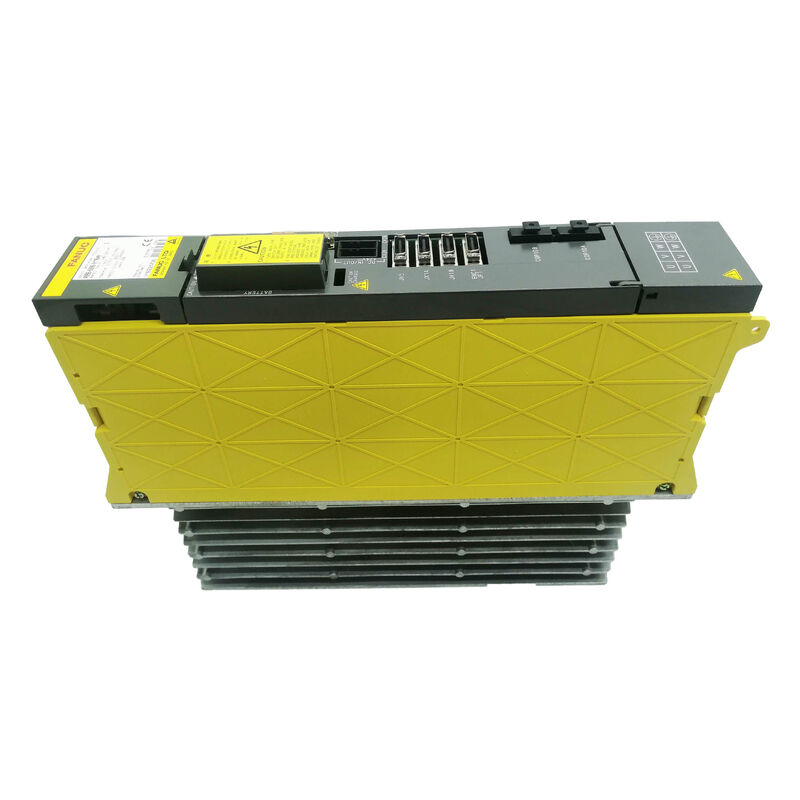

FANUC A06B-6077-H002 Alpha Series Servo Drive — Dubbele Voeding Module voor CNC-systemen

De Drive Die Twee Assen Draaiende Houdt

In elk FANUC Alpha-serie CNC-systeem is de voeding module het onderdeel waarvan al het andere afhankelijk is. Het beweegt de machine niet direct, maar zonder het beweegt er niets. De FANUC A06B-6077-H002 is de Alpha-serie voeding module — de unit die de binnenkomende wisselstroom conditioneert, de servo- en spindelversterkermodules op de DC-bus voedt, en de reactie op stroomuitval beheert, zodat de machine veilig kan terugtrekken in plaats van te crashen wanneer de lichten flikkeren.

Dit is een dubbel-assige module, ontworpen om samen te werken met FANUC Alpha-serie servo- en spindelversterkers in compacte machineconfiguraties. Het beheert twee geregelde assen en is afgestemd op het kleinere segment van het Alpha-motorengamma — typisch gekoppeld aan kleinere Alpha spindel- en servomodules in draaibanken, bewerkingscentra en andere CNC-werktuigmachines waar de volledige PSM-11 of grotere modules te groot zouden zijn voor de toepassing.

De nominale DC-busspanning ligt in het 283–325V bereik, afgeleid van een 200–230V AC, 50/60Hz binnenkomende voeding. Zoals alle FANUC Alpha PSM's beheert de A06B-6077-H002 ook de kinetische energieherstel functie — bij een stroomonderbreking wordt de rotatie-traagheid van de spindelmotor terug omgezet in elektrische energie om de CNC-besturing en het servosysteem lang genoeg van stroom te voorzien voor een gecontroleerde stop of terugtrekking van het gereedschap. Voor onderbrekingen korter dan 100 ms kan het gedrag op parameterniveau worden aangepast aan de veiligheidseisen van de machine.

Technische Specificaties

Wat deze module daadwerkelijk doet in het systeem

De A06B-6077-H002 bevindt zich aan de voorkant van het FANUC Alpha aandrijfsysteem — het neemt de ruwe driefasige wisselstroom uit het paneel, rectificeert deze naar de DC-busspanning die de servo- en spindelversterkermodules voedt, en beheert regeneratieve energie van motorvertraging. Wanneer een servo-as hard remt, moet de energie ergens naartoe; de PSM beheert die stroom en beschermt het systeem tegen overspanning op de DC-bus.

De functie voor reactie op stroomuitval is een van de minder besproken maar praktisch belangrijke functies. Wanneer de netspanning wegvalt, heeft de CNC-besturing voldoende tijd nodig om een ordelijke stop uit te voeren — het terugtrekken van het gereedschap, het uitschakelen van bewegingscommando's en het opslaan van de machine status in niet-vluchtig geheugen. De A06B-6077-H002 gebruikt de rotatie-traagheid van de draaiende spindel als tijdelijke energiebron tijdens dat venster. Het is een elegante oplossing voor een reëel probleem, en het is de reden waarom FANUC-machines doorgaans gracieus stoppen in plaats van gereedschappen in het werkstuk begraven te laten na een stroomgebeurtenis.

De module is ontworpen voor de kleinere Alpha systeemconfiguraties — gekoppeld aan compacte Alpha servo- en spindelversterkers voor machines waar ruimte en stroomvereisten de grotere PSM-26, PSM-30 of PSM-37 varianten niet vereisen. Het correct dimensioneren van de PSM voor de aangesloten versterkers is belangrijk: te klein en de module kan onder piekbelasting niet genoeg DC-busstroom leveren; te groot en u betaalt voor capaciteit die het systeem nooit zal gebruiken.

Bedrijfsomgeving en Installatie

Het bedrijfstemperatuurbereik van 0 tot 55°C dekt standaard industriële besturingskastomgevingen in de meeste klimaten. Aan de bovengrens is kastkoeling het overwegen waard — FANUC Alpha modules worden warm onder belasting, en langdurige werking nabij de thermische limiet verkort de levensduur van componenten. De 20–95% RV niet-condenserend vochtigheidsclassificatie is standaard voor industriële elektronica; de niet-condenserende kwalificatie betekent dat de module niet mag worden ingeschakeld nadat deze uit een koude opslagomgeving is verplaatst naar een warme, vochtige ruimte zonder voldoende opwarmtijd.

Met 8,5 kg, heeft de module de bouwkwaliteit die typisch is voor FANUC-vermogenelektronica — het is een solide unit met een aanzienlijke transformatormassa erin. Montagemateriaal en DIN-rail compatibiliteit volgen de standaard FANUC Alpha paneellay-outconventies, met de versterkermodules die via de DC-busstang aan de rechterkant van de PSM worden aangesloten.

Reparatie versus Vervanging — Hoe de Markt Eruitziet

De A06B-6077-H002 is stopgezet door FANUC, wat betekent dat nieuwe eenheden niet langer via het fabriekskanaal verkrijgbaar zijn. De markt voor deze module draait op drie sporen: opgeknapte uitwisselingseenheden, getest gebruikt stock, en reparatie van defecte eenheden.

Opgeknapte uitwisseling is vaak het snelste pad — een geteste unit wordt onmiddellijk verzonden, uw defecte module gaat terug als de kern. Reparatie is de juiste keuze als u wilt dat uw specifieke unit wordt teruggegeven met bekende geschiedenis, vooral als de machine aangepaste parameters heeft die gekoppeld zijn aan de aandrijfconfiguratie. Getest gebruikt stock zit ertussenin — nuttig als de prijs ertoe doet en een garantie van de leverancier de fabrieksgarantie vervangt.

Ongeacht welke route u kiest, bevestig dat de module onder belasting is getest op een daadwerkelijk FANUC-systeem, niet alleen op een testbank. Een PSM die correct initialiseert maar de DC-bus niet kan handhaven onder beweging van de servo-as, is geen functionele module — en dat onderscheid wordt pas duidelijk onder belastingtesten.

Veelgestelde Vragen

V1: Wat is de A06B-6077-H002 en welke rol speelt het in een FANUC Alpha-systeem?

A: Het is de voeding module (PSM) voor het FANUC Alpha-serie aandrijfsysteem — het converteert binnenkomende 3-fasige wisselstroom naar de DC-busspanning die servo- en spindelversterkermodules voedt. Het beheert ook regeneratieve energie van motorremmen en biedt back-up bij stroomuitval via kinetische energieherstel van de spindel.

V2: Welke FANUC Alpha servo- en spindelmodules zijn compatibel met de A06B-6077-H002?

A: Deze PSM is ontworpen voor de kleinere Alpha versterkerconfiguraties — typisch gekoppeld aan compacte Alpha servo modules (SVM) en kleinere Alpha spindel modules (SPM). De specifieke versterkercombinaties zijn afhankelijk van de motorselectie en het aantal assen van de machine. Verifieer altijd het elektrische schema van uw machine voordat u versterkermodules vervangt of koppelt.

V3: Is de A06B-6077-H002 nog nieuw verkrijgbaar bij FANUC?

A: Nee. Deze module is stopgezet door FANUC en is niet langer verkrijgbaar via het fabriekskanaal. Beschikbare voorraad bestaat uit opgeknapte uitwisselingseenheden, getest gebruikte stock en reparatiediensten voor defecte modules via gespecialiseerde CNC-onderdelenleveranciers en FANUC servicepartners.

V4: Wat veroorzaakt doorgaans storingen aan de A06B-6077-H002?

A: De meest voorkomende storingsmodi zijn degradatie van condensatoren in de DC-busfiltersectie (wat zich uit in overspanning op de DC-bus of instabiliteit onder belasting), storingen van IGBT- of gelijkrichtermodules door stroompieken, en storingen op de regelkaart veroorzaakt door vervuiling of veroudering van componenten. Veel storingen zijn terug te voeren op slechte kwaliteit van de binnenkomende voeding — spanningspieken, fase-onbalans, of langdurige werking op de thermische limiet zonder adequate kastkoeling.

V5: Kan deze module worden gebruikt met FANUC αi (Alpha i) serie versterkers, of alleen de originele Alpha serie?

A: De A06B-6077-H002 maakt deel uit van het originele Alpha serie aandrijfsysteem, niet de latere αi (Alpha i) serie. De twee generaties gebruiken verschillende DC-busarchitecturen en connectorinterfaces en zijn niet direct uitwisselbaar. Voor αi-systemen zijn de corresponderende voeding modules uit de A06B-6110 of A06B-6120 serie.
