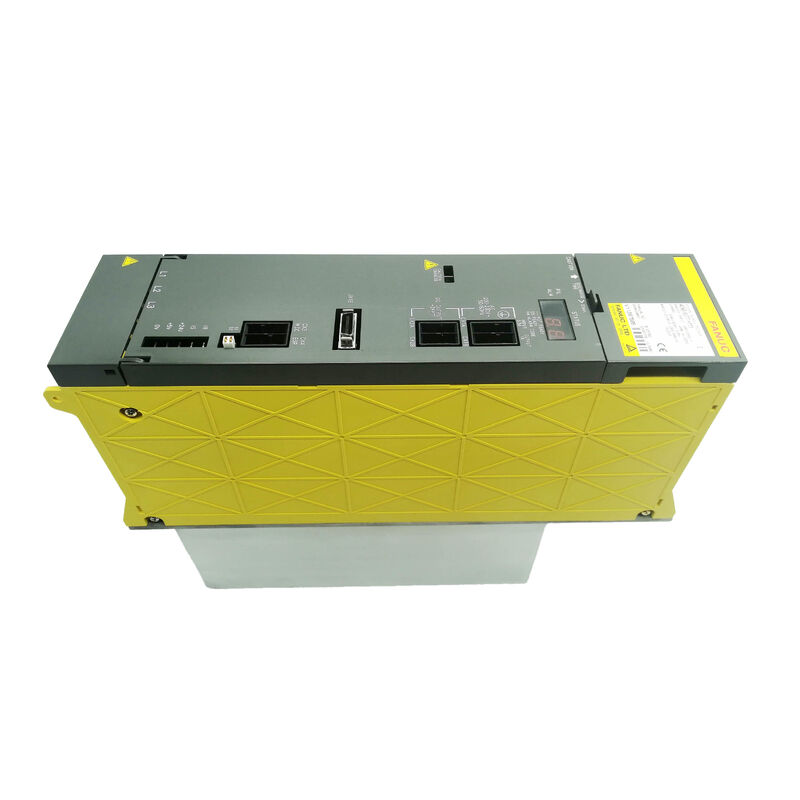

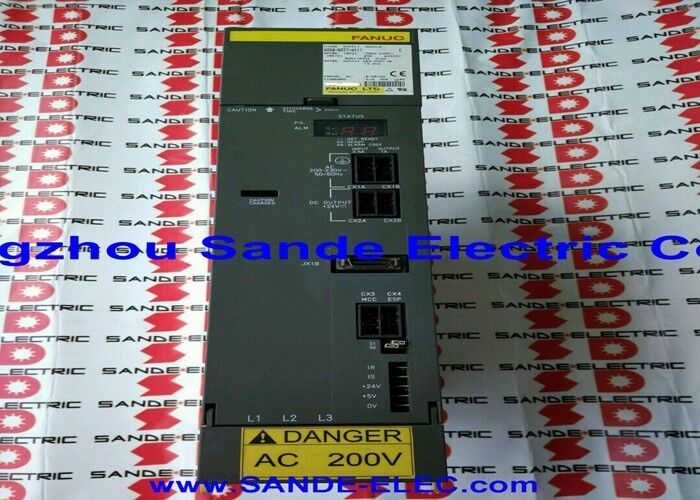

Fanuc A06B-6077-H111 ∙ Alpha Power Supply Module PSM-11 Field Service & Maintenance Referentie, 13.2kW, 200 ∙ 230V, 49A, Legacy Alpha aandrijfsystemen

Overzicht

DeFanuc A06B-6077-H111Het is een 13,2kW alfa-serie voedingsmodule die wereldwijd in duizenden compacte CNC-machine-gereedschappen wordt gebruikt.met een vermogen van niet meer dan 50 W, 0-D, 16, 18 en 21 CNC's.

Veel van die machines hebben nu een levensduur van 15 tot 30 jaar – oud genoeg dat hun PSM-11 waarschijnlijk nooit is geopend, gereinigd of de ventilator is vervangen.Dat profiel is een oude machine., originele voedingsbron, onbekende service geschiedenis is de context waarin de meeste PSM-11 onderhoudssituaties daadwerkelijk optreden, en het is het perspectief van dit artikel.

Om te begrijpen hoe de PSM-11 faalt, wat de alarmcodes eigenlijk betekenen op deze specifieke module versus grotere PSM varianten,en hoe om de reparatie-versus-uitwisseling beslissing met vertrouwen is nuttiger voor een onderhouds team het uitvoeren van verouderde alfa-systemen dan een andere beschrijving van de module AC-to-DC conversie principe.

Belangrijkste specificaties

AL01 op de PSM-11 This Is Not the Same as AL01 op de PSM-15

Dit is duidelijk vermeldenswaard, omdat het diagnostische fouten in het veld veroorzaakt.AL01 betekent dat de IPM (Intelligent Power Module) een interne storing heeft gedetecteerd.

Op de PSM-15 en alle grotere A06B-6087-modules betekent AL01 overstroom in de wisselstroomingang.

Wanneer AL01 op een PSM-11 verschijnt:

Het betekent niet dat de AC-toevoer een probleem heeft.

De IPM-fout op de PSM-11 geeft aan dat de vermogenstransistormodule zijn interne bescherming heeft geactiveerd, meestal als gevolg van overstromingen door de uitgangsfase,overtemperatuur in de transistorverbinding, of een daadwerkelijke transistorfout. Voordat de conclusie wordt getrokken dat de IPM is mislukt, moet u het volgende doen:

1. Als AL01 zonder aansluiting verwijderd wordt, is de fout in een stroomafwaartse versterker (motor kort,afwijking van de isolatie van de wikkeling, of versterker transistor fout) trekken overmatige stroom uit de bus.
2. Als AL01 met de bus volledig ontladen blijft, is de IPM in de PSM-11 ofwel thermisch uitgeschakeld (onvoldoende externe koeling) of heeft hij echt een elektrische storing gehad.
3. Controleer de externe koelinstallatie voordat u de IPM afsluit.
4. Een geblokkeerd kanaal, een kapotte externe ventilator of een in de zomer hete kast kan ervoor zorgen dat de IPM zijn thermische bescherming laat afgaan en AL01 weergeeft zonder dat de transistor beschadigd raakt.Het herstel van voldoende koeling kan het alarm zonder verdere interventie verwijderen.
5. Als de externe koeling voldoende is bevestigd en AL01 blijft bestaan zonder belasting op de bus, moet de IPM-module worden vervangen of moet de eenheid worden vervangen.

AL02 Ventilatorfout: de meest voorkombare oorzaak van escalerende schade

AL02 geeft aan dat de ventilator van het interne besturingscircuit (A90L-0001-0422) is gestopt.Op de PSM-11 circuleert deze ventilator lucht in de modulebehuising om het besturings-PCB en het bedradingsbord bij veilige bedrijfstemperaturen te houden.

Het is een kleine borstelloze ventilator die continu draait wanneer de module wordt aangesloten.

Het lagergeluid kan hoorbaar worden - een zwak ratel of ruwheid bij opstarten - voordat het lager aanvalt.

Als het ventilatorlagertje aanvalt, stopt de ventilator.

Als het alarm snel wordt beantwoord en de ventilator wordt vervangen (A90L-0001-0422 is een standaard reserve), eindigt het verhaal daar.Als het alarm wordt uitgeschakeld of de machine door de productie wordt geduwd met de ventilator stilDe temperatuur van de controle-PCB stijgt.

Bij verhoogde temperaturen worden de elektrolytische condensatoren op het bedieningspaneel versneld afgebroken.en uiteindelijk een bord component faaltWat begon als een $50-100 ventilator vervanging is veranderd in een reparatie op bordniveau of volledige eenheid vervanging.

De vervanging van de ventilator is de enige onderhoudsmaatregel met de hoogste ROI op de PSM-11.Een vervangende ventilator kost slechts een fractie van de ruilwaarde van de module.

op een PSM-11 waarvan bekend is dat het langer dan vijf jaar in continue productiedienst is,Het proactief vervangen van de ventilator tijdens een geplande onderhoudsstop is een goede technische praktijk, ongeacht of AL02 is verschenen.

De nominale levensduur van de ventilator bij continue werking heeft een plafond; het plannen van de vervanging ervan slaat op het onverwachts falen tijdens een productie.

AL05 Pre-charging Failure: Wat gaat er eigenlijk mis?

AL05 betekent dat de DC-buscondensatoren de werkspanning niet hebben bereikt binnen de verwachte vooroplaadtijd na het inschakelen.

Het vooroplaadcircuit laadt de buscondensatoren via een stroombeperkende weerstand gedurende de eerste seconden na het aanbrengen van stroom, voordat de hoofdcontactor wordt gesloten en de bus live gaat.

Als de spanning niet tijdig de drempel bereikt, gaat AL05 van start.

Veel voorkomende oorzaken van een verouderende PSM-11:

Verlies van de weerstand voor het opladen.De weerstand in de module beperkt de stroom tijdens de oplaad.dit onderdeel kan in de weerstandswaarde drijven of intermitterende opencircuits ontwikkelen.

Een weerstand die in waarde is toegenomen, vertraagt de voorladingssnelheid; als de toename groot genoeg is, kunnen de condensatoren de werkspanning niet bereiken voordat de time-out is verstreken.

De condensator van het hoofdcircuit is beschadigd.Elektrolytische condensatoren op de gelijkstroombus hebben een eindige levensduur, met name wanneer ze in omgevingen met verhoogde temperaturen worden gebruikt.

Naarmate condensatoren ouder worden, neemt de equivalent serieweerstand (ESR) toe, wat van invloed is op de ladingsnelheid en efficiëntie.

Een extreem geval waarbij één of meer condensatoren een hoge ESR hebben, kan voorkomen dat de vooroplaad correct wordt voltooid.

Belangrijkste contactproblemen.In sommige configuraties omvat de pre-chargingsequentie een schakeling van de contactor.

Een contactor die vastzit of niet op het juiste moment sluit, kan ook AL05 patronen produceren.

AL05 die bij elke aanschakeling (niet intermitterend) en in een machine die vele jaren oud is, consequent verschijnt, wijst op slijtage van onderdelen.

AL05 die intermitterend verschijnt soms op een tweede stroompoging verwijdert is meer kenmerkend voor een contactor- of timingprobleem.

AL04 ¢ DC-linkspanningsdaling: bus versus aanvoer

AL04 geeft aan dat de DC-busspanning onder de werkdrempel is gevallen.De diagnose loopt in twee richtingen:

Aanbodkant:De driefasige wisselstroominvoer naar de PSM-11 is onvoldoende om de busspanning onder belasting te handhaven.

Controleer: spanning bij de PSM-11-invoerterminals (niet alleen bij het voedingspaneel ̊ spanningsverlies langs de kabel bij 49A), evenwichtige spanning in alle drie de fasen,en integriteit van de ingangsfusie.

Een geblazen zekering op één fase veroorzaakt een tweefasige voeding die geen 13,2 kW-uitgang kan ondersteunen. De bus zakt en AL04 verschijnt.

Laadzijde:Een downstream SVM- of SPM-module trekt overmatige stroom uit de bus, waardoor de spanning onder het regelbereik komt.Dit kan optreden bij een motor die een wikkelfout heeft ontwikkeld waardoor een hogere stroom dan normaal wordt getrokken, of met een versterkertransistor die gedeeltelijk is gebroken en onevenredig veel stilstandstroming gebruikt.Het loskoppelen van de versterkers één voor één terwijl de busspanning wordt gecontroleerd, helpt dit patroon te isoleren..

Het Tandem Alarm Patroon ∙ Wanneer SPM en PSM samen alarmeren

Een diagnostisch belangrijk kenmerk van het PSM-11-systeem is dat bepaalde PSM-fouten gelijktijdige alarmen op de aangesloten spindelversterkermodule (SPM) activeren.Het kennen van deze tandempatronen voorkomt een verkeerde diagnose.:

• AL02 op PSM-11 + Alarm 59 op SPM:De PSM-ventilator is gestopt. De SPM reageert op de PSM-toestand, niet onafhankelijk.
• AL04 op PSM-11 + Alarm 33 op SPM:De SPM meldt een probleem met de PSM.
• Hoge gelijkstroombusspanning (pre-AL07) + Alarm 11 op SPM:DC bus overspanning, mogelijk gerelateerd aan PSM.

In al deze gevallen leidt het onderzoek alleen naar het SPM-alarm en het negeren van het PSM-display tot verkeerde conclusies.

Reparatie versus ruil

De twee hoofdcircuitboards van de PSM-11 ▌kabelplaat A16B-2202-0461 en bedieningsplaat A16B-2202-0420 ▌zijn niet als zelfstandige onderdelen verkrijgbaar.Als een van de boards is uitgevallen en de fout niet op het niveau van het onderdeel kan worden opgelost, vereist de module een vervanging van de gehele eenheid of een gespecialiseerde reparatie van de platen door een bedrijf dat individuele onderdelen voor deze platen opslaat.

De uitwisseling is zinvol wanneer:

• De machine is dringend in productie en de kosten van stilstand per uur zijn hoog.
• De fout zit in het bord, en reparatie op componentniveau is niet lokaal beschikbaar.
• De module is oud genoeg dat een vervanging van de reparatie (geruimd, volledig geïnspecteerd, nieuwe ventilator,de belangrijkste onderdelen vervangen) zorgt voor een levensduurverlenging die de resterende levensduur van de machine benadert of gelijk is.

Een reparatie op bordniveau is zinvol wanneer:

• De storing is op onderdeelniveau (een specifieke condensator, een stuurtransistor, een referentie-IC) vastgesteld door een gekwalificeerde technicus met de juiste testapparatuur.
• De machine is niet dringend uitgeschakeld, zodat er tijd is voor reparatie.
• De machine zelf heeft een aanzienlijke resterende productie-levensduur en kostenbeheer van onderdelen.

The fan and fuses are always worth replacing before condemning the module — these are the lowest-cost service interventions and they resolve a meaningful fraction of PSM-11 service events on aging machines.

Legacy Machine Context: 0-C en 0-D Era Alpha Systems

De serie 0-C en 0-D besturing waren de belangrijkste CNC-platforms van Fanuc in de late jaren tachtig en negentig.

Een groot aantal kleine bewerkingscentra, boorcentra en draaicentrums over de hele wereld werden gebouwd rond deze bedieningssystemen met alfa-aandrijvingssystemen, en velen zijn nog steeds actief.

De PSM-11 is de voedingsmodule die is afgestemd op de kleinere configuraties in deze generatie machines.

Deze machines zijn nu typisch tussen de 20 en 35 jaar oud.Dat leeftijdsprofiel betekent dat de PSM-11 in een 0-D-machine tientallen miljoenen werkuren kan hebben opgebouwd zonder service op componentniveau.De elektrolytische condensatoren in het busfiltergedeelte kookten sinds de installatie op een fractie van hun nominale levensduur.

De componenten van de bedieningspaneel hebben decennia thermische expansie en samentrekking doorstaan.

De ventilator heeft zich voortdurend gedraaid in elke dienst die de machine heeft uitgevoerd.

Niets van dit alles betekent dat de PSM-11 op het punt staat te falen. Fanuc's hardware is conservatief gebouwd en leeftijdsgerelateerde storingen op deze modules komen vaak geleidelijk voor in plaats van catastrofaal.

Maar het betekent wel dat een PSM-11 in een vintage 0-D machine die nooit onderhouden is een kandidaat is voor proactief onderhoud:en een visuele inspectie van de elektrolytische condensatoren voor uitbuigende toppen of lekkende elektrolyten, die zichtbare tekenen zijn van het einde van de levensduur van de condensator.

Veelgestelde vragen

Q1: AL01 verscheen net op de PSM-11. De machine liep normaal en dan getriggerd.

Op de PSM-11 betekent AL01 de IPM (niet wisselstroomoverdracht, wat de AL01-betekenis is op grotere PSM-15+-modules).Controleer onmiddellijk de uitwendige koelinstallatie ️ als de ventilator van de koelbak of de uitwendige koelleiding is uitgevallenHet IPM heeft mogelijk de thermische bescherming uitgeschakeld zonder dat er sprake is van een storing.

Als AL01 weg is, is de IPM intact, maar is het warm gespannen.

Als AL01 blijft bestaan met de bus volledig ontladen en de koeling hersteld, is de IPM niet in werking en moet de eenheid de wissel- of transistormodule vervangen.

Vraag 2: De machine start AL05 af en toe bij aansteken, maar start soms normaal bij een tweede poging.

Intermitterende AL05 ¢ waarbij de machine soms op een tweede poging wordt gestart ¢ wijst meer op een timing- of contactorprobleem dan op een volledig mislukte component.Als de pre-charge weerstand waren ernstig gedegradeerd of een condensator waren echt open, zou de fout consistent zijn.

Een intermitterende fout die oplost bij herproeven suggereert ofwel een marginale pre-charge weerstand die net aan de rand van de timing drempel (die erger wordt met de leeftijd en temperatuur),of een hoofdcontactor met intermitterend contact.

Monitoring the pre-charge sequence with a DC voltmeter on the bus during startup attempts can help determine whether the bus is charging slowly (resistor issue) or not charging at all on the failed attempts (contactor or resistor open circuit).

V3: Kan de ventilator (A90L-0001-0422) worden vervangen terwijl de module in de machine is of moet deze worden verwijderd?

De ventilator kan doorgaans worden gebruikt en vervangen zonder de hele PSM-11 uit de kast te halen.afhankelijk van de indeling van de kast de ventilator is gemonteerd op een toegankelijke plaats op de modulebehuizing.

Zet de machine volledig uit en sluit de voeding af voordat je in de buurt van de PSM-11 werkt, ook al is de ventilator zelf laagspannings.controleer of het in de juiste richting draait en of de luchtstroomrichting van de vervangende ventilator overeenkomt met de oorspronkelijke.

Een onjuist georiënteerde ventilator vermindert de effectiefheid van de luchtstroom of kan in sommige posities warme lucht in de module trekken in plaats van deze te verdrijven.

V4: Een machine met een besturing van serie 21 toont gelijktijdige alarmen op de PSM-11 (AL02) en SPM (Alarm 59).

Dit tandem alarmmodel ¢ AL02 op de PSM in combinatie met Alarm 59 op de SPM ¢ is kenmerkend voor het stoppen van de PSM-ventilator.

De SPM reageert op de PSM-toestand, niet zelfstandig.

Vervang de interne ventilator van de PSM-11 (A90L-0001-0422), verwijder de alarmen en start opnieuw.

Het SPM-alarm mag niet terugkeren.dan vereist de SPM een apart onderzoek maar de ventilator is de meest waarschijnlijke oorzaak wanneer beide alarmen tegelijkertijd bij de eerste presentatie verschijnen.

Vraag 5: De PSM-11 in een 25 jaar oude machine werkt zonder alarmen, maar de machine moet een grondig overzicht ondergaan.

Bij een ingrijpende herziening van een vintage machine is de PSM-11-service die zich betrouwbaar terugbetaalt: vervanging van de ventilator (A90L-0001-0422) als gegarandeerde preventieve actie;visuele inspectie van de elektrolytische condensatoren op zowel de hoofdbus als het bedieningspaneel voor bulgingtops, lekkende elektrolytresidu's of opgezwollen gevallen; reiniging van de externe warmteafvoervinnen met gecomprimeerde lucht om bewerkingszwart en stofophoping te verwijderen;en het testen van de pre-charging sequence en de busspanningsstabiliteit na het inschakelen.

Als een condensator fysieke tekenen van afbraak vertoont of als de busspanningsmeting tijdens het gebruik met belasting een buitensporige golvende werking vertoont (waarvoor een gekalibreerde oscilloscoop nodig is),reparatie op bordniveau met vervanging van condensatoren is de juiste interventie.

Een module die na vervanging van de ventilator en schoonmaak van de koelbak een visuele inspectie en functionele test doormaakt, is waarschijnlijk goed voor een ander aanzienlijk onderhoudsinterval.
