A06B-6079-H203 Fanuc Servo Versterkermodule A06B6079H203 A06B-6079-H203

Fanuc A06B-6079-H203 | Alpha Servo-versterkermodule — SVM2-20/20, Dual-Axis, 283–325V / 2,5kW, 5,9A per as, Type A/B PWM-interface

Overzicht

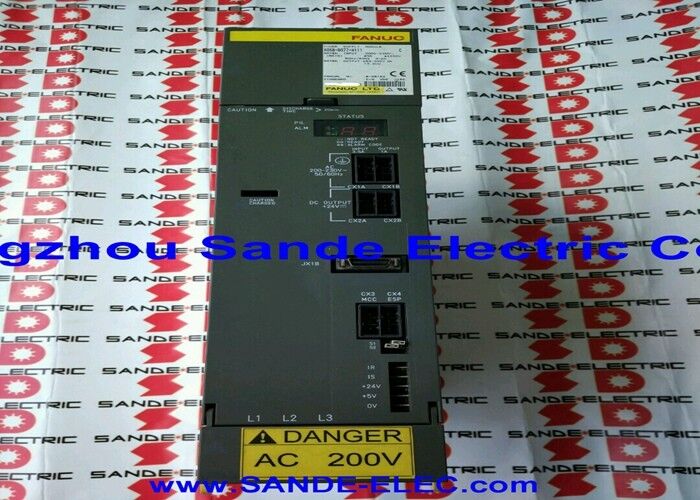

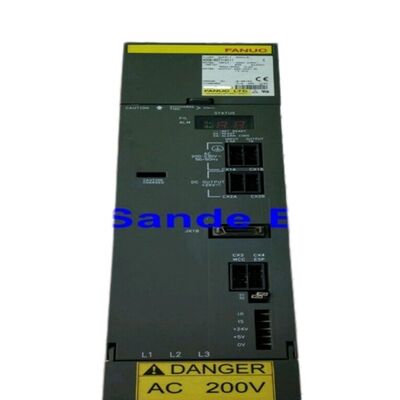

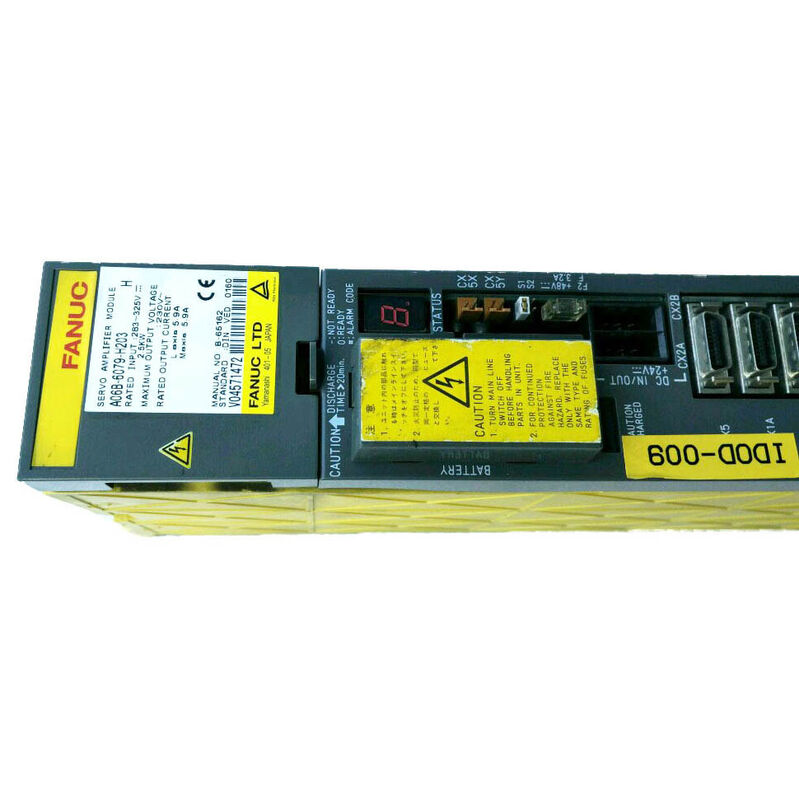

De Fanuc A06B-6079-H203 is een dual-axis alpha-serie servo-versterkermodule, aangeduid als SVM2-20/20, die 5,9A nominale continue uitgang levert op elk van zijn L- en M-as kanalen vanuit een 2,5kW DC-bus ingang.

Deze module bevindt zich boven de SVM2-12/12 in de hiërarchie van de alpha dual-axis modules en biedt ongeveer dubbel de stroomcapaciteit per kanaal, terwijl dezelfde compacte modulebreedte van 60 mm behouden blijft.

Deze stroomstap maakt de SVM2-20/20 geschikt voor machineassen die mid-range alpha-motoren aandrijven — met name de αM2.5/3000, α3/2000 en αC6/2000 klassen — waar de hogere koppeloutput van deze motoren meer continue stroom trekt dan de 3,0A envelop van de kleinere SVM2-12/12 kan ondersteunen.

De fysieke breedte van 60 mm is opmerkelijk voor een module met 5,9A per as.

Dit compacte ontwerp wordt bereikt door 50A IPM (Intelligent Power Module) componenten — elke IPM integreert de zes IGBT-transistors, gate-drivers en interne beveiligingscircuits van één uitgangstrap in één pakket.

Bij een nominale continue uitgang van 5,9A biedt de 50A-klasse IPM aanzienlijke piek stroomruimte boven de nominale waarde, waardoor de module de acceleratietransiënten van α3-klasse motoren kan verwerken zonder de beveiligingslimieten van de IPM te naderen.

Twee van dergelijke IPM-modules in een 60 mm pakket bieden onafhankelijke L- en M-as uitgangstrappen zonder gedeelde componenten in het uitgangspad — een storing in de motor van het ene kanaal degradeert de stroomregelingskwaliteit van het andere niet.

Belangrijkste specificaties

SVM2-20/20 Motorkoppeling — α3 en αC6 Toepassingen

De drie motorbenamingen die compatibel zijn met de SVM2-20/20 bestrijken het middensegment van Fanuc's alpha servo motorfamilie. De αM2.5/3000 is een compacte motor met een nominaal koppel van 2,5 Nm bij zijn nominale 3000 tpm — geschikt voor lichtere machineassen die nog steeds de α2/3000 capaciteit overschrijden.

De α3/2000 levert 3 Nm continu koppel bij 2000 tpm, geschikt voor middelzware asaandrijvingen waar gematigd koppel bij bewerkingssnelheden de dominante ontwerpeis is.

De αC6/2000 is een Cs-as-specifieke motorconfiguratie: een compacte motorvariant ontworpen voor de spindel Cs-as functie op draaibanken, waar deze werkstukrotatie bij lage snelheden aandrijft voor contouring of polygonale bewerking in servobesturingsmodus.

Dit toepassingsbereik — conventionele CNC-bewerkingscentrum asaandrijvingen, EDM-elektrode positionering en draaibanken Cs-as aandrijvingen — verklaart waarom de SVM2-20/20 wordt aangetroffen in een verscheidenheid aan machinetypes, ondanks dat het een dual-axis module uit het middensegment is.

Elke toepassing waarbij twee assen tussen 3,0A en 5,9A continue aandrijfstroom nodig hebben, vindt in de SVM2-20/20 een correcte en efficiënte specificatie.

Dual-Axis Efficiëntie in 60 mm

Het vermogen van de SVM2-20/20 om 5,9A per as te leveren vanuit een 60 mm brede module weerspiegelt de efficiëntiewinsten van Fanuc's IPM-technologie-integratie in vergelijking met eerdere discrete componenten aandrijfontwerpen.

Beide as-kanalen worden beheerd door de enkele besturingskaart (A20B-2001-0931), die de PWM-commando's van de CNC voor zowel de L- als de M-as tegelijkertijd verwerkt en onafhankelijke gate-aandrijfsignalen genereert voor elke IPM-module.

Het bedradingsbord (A16B-2202-0752) routeert signalen tussen de CNC-interfaceconnectoren, de besturingskaart en de twee IPM-uitgangstrappen, en draagt de absolute encoderbatterijverbinding (CX5) voor beide assen.

In een drievoudige machine beheert één SVM2-20/20 twee assen binnen 60 mm, met een aparte SVM1-20 of SVM1-12 die de derde as beheert.

Totale railruimte voor drie assen in deze stroomklasse: 120 mm (SVM2-20/20) + 60 mm (SVM1) = 180 mm, vergeleken met 180 mm voor drie individuele SVM1-20 modules — in dit geval dezelfde totale ruimte, maar de SVM2 vermindert het aantal DC-bus aansluitpunten en CNC-interface kabelverbindingen.

Veelgestelde vragen

V1: Welke alpha motor klasse drijft de SVM2-20/20 aan, en wat is de stap daarboven?

De SVM2-20/20 met 5,9A per as is ontworpen voor het αM2.5, α3 en αC6 motorbereik — Fanuc's mid-class alpha motoren.

De volgende grotere dual-axis module in de A06B-6079 serie is de SVM2-12/40 (A06B-6079-H204) met 5,9A op L en 9,4A op M, die een gemengde configuratie dekt waarbij de twee assen verschillende motorformaten hebben. De SVM2-40/40 (H206) met 12,5A per as beheert de volgende reeks zwaardere motoren.

De SVM2-20/20 wordt geselecteerd wanneer beide assen motoren met gelijke en gematigde stroomvraag dragen.

V2: De module gebruikt een Type A/B interface — wat bepaalt welke modus op een bepaalde machine wordt gebruikt?

De CNC-besturingsserie die op de machine is geïnstalleerd, bepaalt het interfacetype. Fanuc Series 0-C, 15A, 16A, 18A en 21A gebruiken Type A; Series 0-MD, 0-MF, 15B, 16B, 18B en 21B gebruiken Type B. De interfacemodus wordt op de module ingesteld via een configuratie jumper of schakelaar op het bedradingsbord.

Bij het vervangen van een SVM2-20/20 op een bestaande machine, stelt u de interface van de vervangende module in om overeen te komen met het origineel. Onjuiste interfaceconfiguratie produceert VRDY OFF-alarmen of CNC-naar-drive communicatiefouten onmiddellijk na het inschakelen.

V3: Kan de SVM2-20/20 de SVM2-12/12 (A06B-6079-H201) vervangen als de H201 niet beschikbaar is?

Ja, in de meeste gevallen. De SVM2-20/20 levert een hogere stroom per as dan de SVM2-12/12 (5,9A vs 3,0A), wat kleinere motoren niet schaadt — de module werkt simpelweg op een fractie van zijn capaciteit.

De servo-parameters moeten worden ingesteld voor de werkelijke motormodellen op elke as; de grotere module verandert de bedrijfskenmerken van de motor niet.

De enige overweging is dat de SVM2-20/20 iets meer DC-bus stroom trekt (2,5kW vs 1,5kW ingang), wat alleen relevant is als de PSM marginaal is voor de installatie.

V4: De SVM2-20/20 is nominaal 2,5kW ingang — hoe verhoudt dit zich tot de PSM-selectie?

PSM-selectie telt de nominale ingangsvermogens van alle SVM- en SPM-modules in de stapel op. De SVM2-20/20 draagt 2,5kW bij aan dit totaal. In een machine met één SVM2-20/20 die X- en Y-assen dekt (2,5kW) en een enkele SVM1-20 voor Z (1,25kW) plus een SPM-5.5 spindel (5,5kW), is het totaal 9,25kW — wat de 6,8kW capaciteit van de PSM-5.5 overschrijdt en minimaal een PSM-11 (13,8kW) vereist. De 2,5kW vraag van de SVM2-20/20 is voldoende bescheiden dat deze zelden de minimale PSM-grootte bepaalt in een volledige machineconfiguratie.

V5: Welke alarmcodes op de A06B-6079-H203 duiden op een kanaalspecifieke fout?

Alarm 8 op de 7-segment LED van de module geeft L-as overstroom aan (HCL); Alarm 9 geeft M-as overstroom aan (HCM).

Deze kanaalspecifieke codes — plus de as-identificatie in het SV-4xx alarm van de CNC — stellen de onderhoudsmonteur in staat om te bepalen welke motor, motor kabel of uitgangstrap kanaal defect is voordat de module wordt vervangen.

Zoals bij alle alpha SVM-modules is de standaard diagnostische sequentie het loskoppelen van de U/V/W kabels van de verdachte motor en het testen van de motorisolatieweerstand (enkele honderden megaohm naar beschermende aarde is acceptabel) voordat wordt geconcludeerd dat de module moet worden vervangen.
