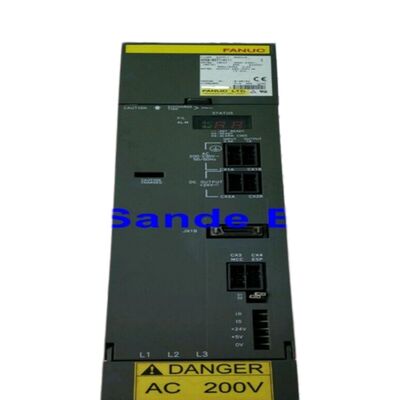

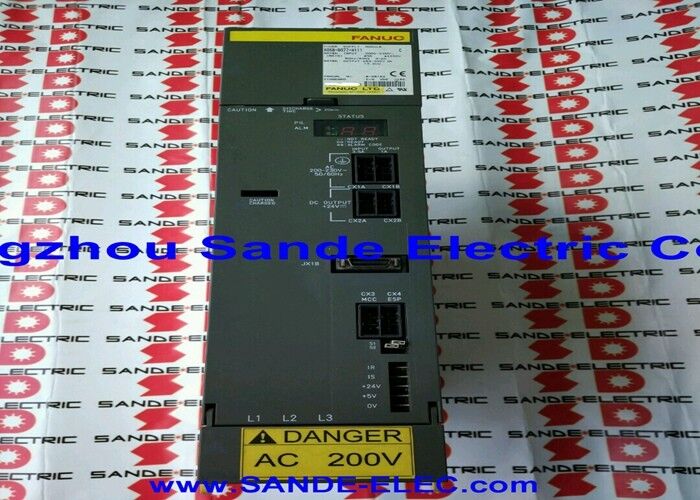

A06B-6079-H206 Fanuc Servo Versterkermodule A06B6079H206 A06B-6079-H206

Fanuc A06B-6079-H206 | Alpha Servo Versterkermodule — SVM2-40/40, Dubbele As, Type A, 283–325V / 5,3kW, 12,5A / 230V per As

Overzicht

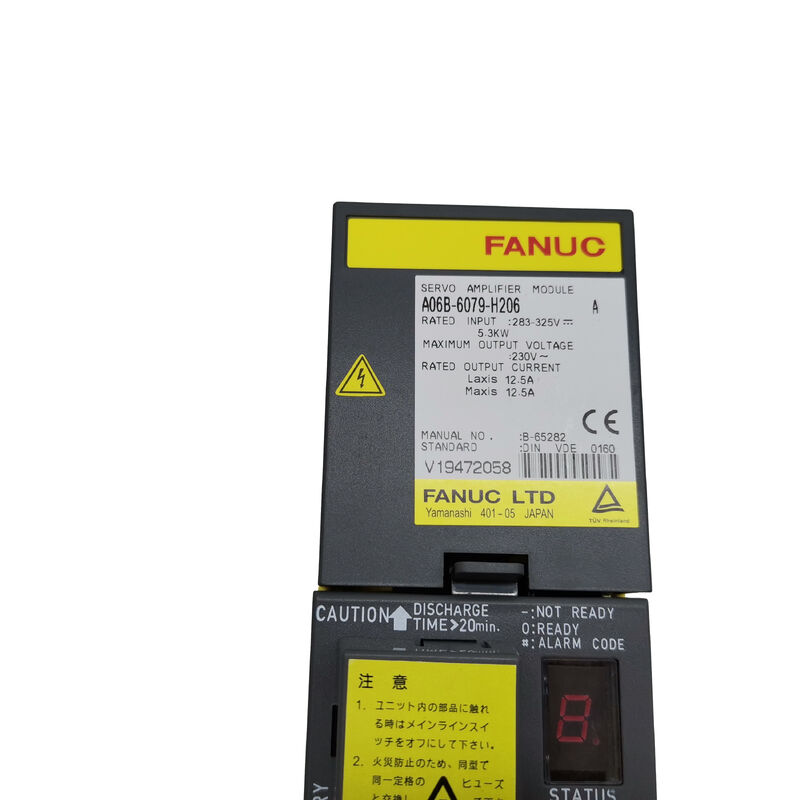

De Fanuc A06B-6079-H206 is de SVM2-40/40, een dubbele alpha servo versterkermodule die 12,5A nominale continue uitgang levert op elk van zijn L- en M-kanalen vanuit een 5,3kW / 283–325V DC-bus ingang.

Binnen de A06B-6079 alpha modulefamilie neemt de SVM2-40/40 een praktische middenpositie in: hij levert 12,5A per as — dezelfde stroomsterkte als de enkele as SVM1-40L — maar levert dit aan twee onafhankelijke kanalen vanuit één module, waardoor het verbruik van kastrails en het aantal DC-bus aansluitpunten wordt verminderd in vergelijking met het gebruik van twee aparte SVM1-eenheden.

De Type A PWM-interface markeert deze module als onderdeel van Fanuc's gevestigde eerste generatie alpha-serie, ontworpen om te communiceren met de CNC-besturingen van de series 0M, OT, 15A, 16A, 18A en 21A die de industriestandaard waren tijdens de actieve productieperiode van het alpha-systeem.

Deze CNC-generatie is nog steeds geïnstalleerd op een aanzienlijk aantal werktuigmachines wereldwijd — de Fortune VT-26 verticale draaibank en het Toshiba VTL TUE-20 grote verticale draaicentrum zijn gedocumenteerde voorbeelden waar de A06B-6079-H206 dient als de primaire as-aandrijfmodule.

De motorcompatibiliteitslijst — α3/3000, α6/2000 en α12/2000 in elke combinatie over de L- en M-kanalen — dekt het middensegment van Fanuc's alpha servo motorfamilie.

Beide kanalen kunnen hetzelfde motortype aansturen, of de twee kanalen kunnen verschillende motormodellen uit dit bereik aansturen zonder enig conflict in de stroomregeling van de module.

De module regelt automatisch asymmetrische belastingsomstandigheden tussen L- en M-kanalen, waarbij de stroom van elk kanaal onafhankelijk wordt geregeld.

Een belangrijk besteldetail: de A06B-6079-H206 kan zijn uitgerust met één of twee CX5 absolute encoder batterijaansluitingen, afhankelijk van de machineconfiguratie.

Bij het inkopen van een vervanging zorgt het specificeren van het vereiste aantal CX5-poorten ervoor dat de vervangingseenheid exact overeenkomt met de bedrading en de absolute positie batterijregeling van de machine.

Belangrijkste specificaties

12,5A per as — Motortype en Toepassingscontext

Met 12,5A continu per kanaal is de SVM2-40/40 geschikt voor Fanuc's midden-zware alpha motoren.

De α12/2000 motor — 12 Nm continu koppel bij 2000 tpm — is de meest veeleisende motor die comfortabel binnen het 12,5A bereik blijft bij nominaal vollastkoppel.

Daaronder werken de α6/2000 (6 Nm, 2000 tpm) en α3/3000 (3 Nm, 3000 tpm) ruim binnen de stroomlimiet, waardoor er aanzienlijke marge overblijft voor acceleratietransiënten.

Op verticale draaicentra verschijnt dit motortype doorgaans op de hoofd X- en Z-assen — de slede-aandrijvingen die de positie van het gereedschap ten opzichte van het werkstuk regelen op machines die grote componenten bewerken.

Het dubbele kanaalformaat van de SVM2-40/40 regelt beide assen tegelijkertijd vanuit één module, wat operationeel belangrijk is tijdens continue contourbewerkingen waarbij X- en Z-beweging gelijktijdig plaatsvinden gedurende het snijpad.

Type A Interface — Configuratie en CNC-compatibiliteit

De Type A PWM-interface gebruikt S1 jumperinstellingen op het bedradingsbord om de interfaceparameters te configureren.

Onjuiste S1-instellingen veroorzaken VRDY OFF-alarmen of hoogstroomalarmen bij het inschakelen — de standaard symptomen van een mismatch in de interfaceconfiguratie tussen de module en de CNC.

Bij het installeren van een vervangende H206 moeten de S1 jumperinstellingen van de originele module worden gerepliceerd op de vervanging.

Deze instellingen bepalen het asadres en de interfacemodus voor elk kanaal.

De Type A interface wordt gebruikt met FANUC Series 0-C, 15A, 16A, 18A en 21A besturingen — de A-suffix CNC-generatie.

Voor machines met B-suffix besturingen (0-MD, 16B, 18B, 21B) is de equivalente module uit de A06B-6080 serie, die Type B interfacehardware heeft, terwijl dezelfde SVM2-40/40 elektrische specificaties behoudt.

Veelgestelde Vragen

V1: Het bedradingsbord wordt vermeld als zowel A16B-2203-0592 als A16B-2202-0772 — welke is correct voor mijn machine?

Beide zijn legitieme bedradingsbordvarianten voor de SVM2-40/40.

De A16B-2202-0772 is de eerdere revisie; A16B-2203-0592 is de latere revisie, die kleine PCB-verbeteringen bevat. Beide zijn volledig compatibel met dezelfde motoren en CNC-besturingen.

Bij het bestellen van een vervangende H206 zal de serviceprovider de momenteel beschikbare revisie van het bedradingsbord leveren. Tenzij uw machine documentatie specifiek de eerdere revisie vereist, is elk bord acceptabel voor een directe vervanging.

V2: Wat is de CX5 absolute encoder batterijpoort, en waarom is het aantal belangrijk?

CX5 connectoren op het bedradingsbord leveren de lithiumbatterijvoeding die de absolute pulscoder positiedata behoudt tijdens het uitschakelen van de machine.

Een machine met één as die absolute feedback gebruikt, heeft één CX5-poort; een machine met twee assen met absolute feedback heeft twee CX5-poorten.

Het batterijaantal op de vervangende module moet overeenkomen met het origineel — het installeren van een vervanging met één CX5 in een machine die twee aansluitingen verwacht, laat één as zonder absolute back-up achter, wat leidt tot verlies van de referentiepositie na een cyclus en een BAT-alarm op de CNC.

V3: De A06B-6079-H206 is vermeld voor de 0M, OT, 15, 16, 18 en 21 series — welke specifieke serievarianten zijn compatibel?

Type A interface modules zijn compatibel met de A-suffix varianten: Series 0M, OT, 15A, 15B, 16A, 18A en 21A/TA.

De B-suffix series (0-MD, 16B, 18B, 21B) gebruiken Type B PWM-interface en vereisen de A06B-6080 serie SVM2-40/40.

De gedocumenteerde typische besturingen voor deze specifieke module zijn 16TA, 16MA, 18TC, 18MC, 21TB en 21MB — let op dat 21TB/21MB Type B CNC-varianten zijn, dus verifieer het type CNC-interface van de machine uit de elektrische documentatie van de machinebouwer voordat u bestelt.

V4: Welke alarmcodes duiden op een storing in de A06B-6079-H206?

Alarm 8 (L-as overstroom, HCL) en Alarm 9 (M-as overstroom, HCM) zijn de meest voorkomende plotselinge storingsalarmen, bijna altijd veroorzaakt door een isolatiebreuk in de motorwikkeling in plaats van een modulefout.

Koppel de U/V/W kabels van de betreffende motor los en test de isolatieweerstand naar aarde — enkele honderden megaohms of hoger is acceptabel.

Als het alarm verdwijnt met de kabels losgekoppeld, is de motor of kabel de oorzaak van de storing. Alarm 8. (punt-suffix) of 9. duidt op een L- of M-as IPM-transistoralarm, wat wel wijst op een fout in het uitgangsstadium van de module. Gecombineerde alarmen (b, C, d, E) duiden op gelijktijdige multi-kanaalfouten.

V5: Kan de SVM2-40/40 de SVM2-40/80 (A06B-6079-H207) vervangen als de machine normaal gesproken asymmetrische asstroomvereisten heeft?

Alleen als beide assen 12,5A of minder trekken. De SVM2-40/80 levert 12,5A op L en 18,7A op M — gebruikt wanneer de M-as motor de hogere 18,7A klasse vereist.

Het vervangen van de SVM2-40/40 (beide kanalen op 12,5A) op een machine waar de M-as een α22-klasse motor gebruikt die tot 18,7A trekt, zal M-as overstroomalarmen veroorzaken onder volledige bewerkingsbelasting.

Als de M-as motor in de α6/α12 klasse valt (binnen 12,5A), is de vervanging elektrisch veilig mits de servo-parameters correct zijn ingesteld.
