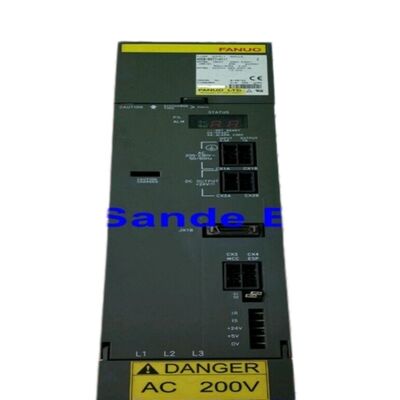

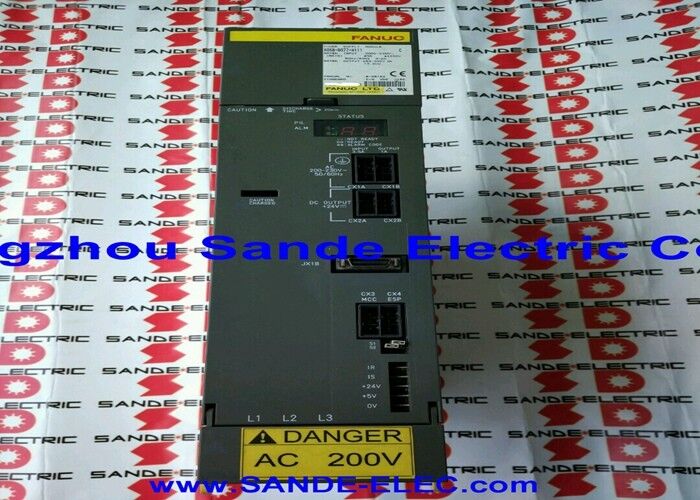

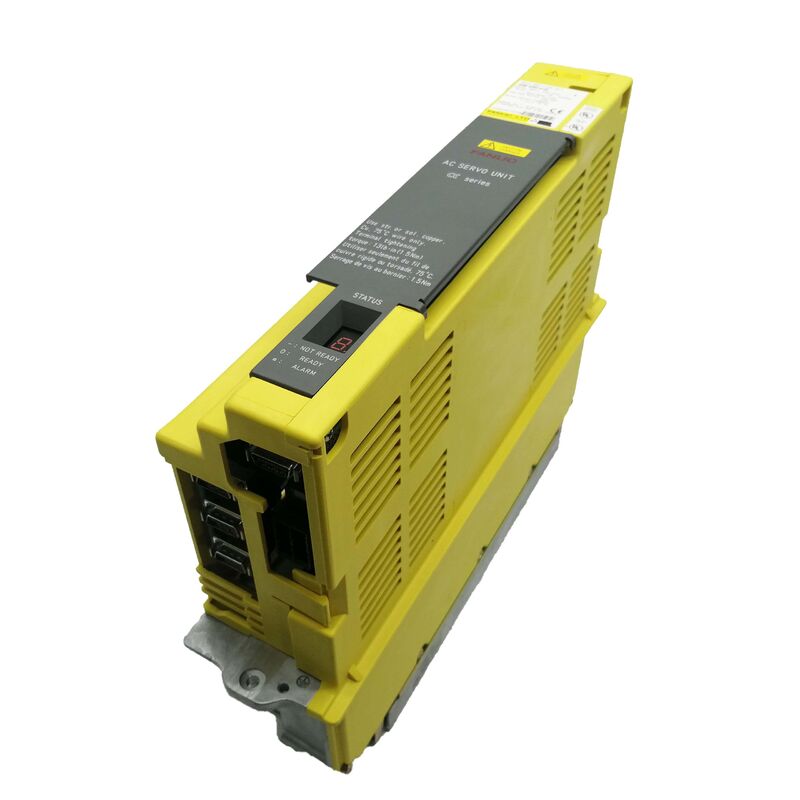

Fanuc A06B-6089-H101 | Alpha Servo Versterker Unit — SVU1-12, Enkele As, 200–230VAC Ingang, 3.0A / 230V Uitgang, PWM Type A/B, Ingebouwde Voeding

Overzicht

De Fanuc A06B-6089-H101 is de SVU1-12 — de instap, kleinste enkelassige unit in Fanuc's A06B-6089 alpha servo versterker unit (SVU) serie, beoordeeld op 3.0A continue uitgang op zijn enkele L-as kanaal van een 200–230VAC driefasige ingang.

Als de kleinste SVU in de serie, neemt hij een unieke positie in: hij bedient de lichtste alpha servomotoren in toepassingen waar een standalone drive architectuur de voorkeur heeft boven het SVM/PSM module systeem, maar de stroomvraag van de motor aan de onderkant van het alpha motorbereik ligt.

Het bepalende voordeel van de SVU architectuur ten opzichte van het SVM module systeem is zelfvoorziening.

De SVU1-12 trekt driefasige AC rechtstreeks uit de stroomdistributie van de machine, genereert zijn eigen interne DC-bus, stuurt de motor aan en maakt verbinding met de CNC via een enkele PWM-kabel — zonder dat een gedeelde PSM en de bijbehorende DC-bus infrastructuur nodig zijn.

Dit maakt de SVU1-12 geschikt voor remote as installaties, gedistribueerde machine lay-outs en machineontwerpen waarbij een enkele lichte as afzonderlijk van de hoofd drive kast moet worden gepositioneerd.

De 3.0A nominale uitgang plaatst de SVU1-12 op hetzelfde stroomniveau als de SVM1-12 railmodule (A06B-6079-H101) — het architecturale verschil is de ingebouwde voeding van de SVU versus de gedeelde busafhankelijkheid van de SVM.

De motorklasse die door beide wordt bediend is hetzelfde: α1/3000 (1N·m, 3000rpm) en α2/2000 (2N·m, 2000rpm) als de standaard metgezellen, waarbij de nominale stroom van de A06B-6089-H101 de juiste continue aandrijving voor deze motoren biedt.

Zowel Type A als Type B PWM-interface worden op dezelfde unit ondersteund — de interface modus wordt geselecteerd met een schakelaar op het voorpaneel van de SVU1-12.

Deze dubbele interface mogelijkheid geeft de A06B-6089-H101 bredere CNC-compatibiliteit dan typespecifieke modules: het bedient machines die Series 0-C, 15A, 16A, 18A besturingen gebruiken (Type A) en bedient evenzeer machines met Series 0-D, 0-MD, 16B, 18B, 21B besturingen (Type B), waardoor het een veelzijdige enkele unit reserve is voor verschillende machinegeneraties.

Belangrijkste Specificaties

SVU1-12 in de A06B-6089 Serie Hiërarchie

De A06B-6089 SVU serie stijgt van de SVU1-12 (H101, 3.0A) naar de SVU1-20 (H102, 5.9A), dan SVU1-40 (H104, 12.5A), SVU1-80 (H105, 18.7A), en SVU1-130 (H106, 52.2A). De H101 is de onderkant van dit bereik — de minimale standalone alpha servo drive die beschikbaar is.

Waar de SVU1-80 en SVU1-130 zware machineassen aandrijven met hoge inertie belastingen, bedient de SVU1-12 toepassingen waar motorkoppel en snelheid bescheiden zijn, maar een standalone architectuur de voorkeur heeft.

De twee printplaten binnen de H101 — bedradingsbord A16B-2202-0950 en besturingsbord A20B-2002-0030 — worden niet afzonderlijk verkocht.

Volledige module uitwisseling is de standaard vervangingsaanpak. Serviceerbare componenten die afzonderlijk verkrijgbaar zijn, omvatten de zekeringen, de interne batterijpakket voor absolute encoder back-up, en transistors voor specialistische reparatie op componentniveau.

Ingebouwde Voeding — Standalone Werking Principes

Het interne AC-naar-DC converter gedeelte van de SVU1-12 verzorgt de omzetting van 200–230V driefasige AC naar de interne DC-bus die de uitgangstrap transistors voedt. Deze interne bus wordt gegenereerd binnen de SVU behuizing vanuit de driefasige AC-voeding die op de ingangsterminals is aangesloten — er is geen verbinding met een externe PSM vereist of voorzien.

Bij 3.0A nominale uitgang zijn de interne vermogenselektronica van de SVU1-12 relatief licht belast.

De warmte die door de uitgangstrap bij 3.0A wordt gegenereerd, is matig, en het thermisch beheer van de unit verwerkt dit binnen het nominale bedrijfstemperatuurbereik van 0°C tot 55°C.

Deze thermische zelfvoorziening op het 3.0A stroomniveau betekent dat de SVU1-12 kan worden geïnstalleerd in compacte behuizingen of montageposities die hogere stroom SVU-units met grotere koellichaamvereisten zouden uitdagen.

Type A en Type B Interface Selectie

In tegenstelling tot de single-interface A06B-6079 SVM modules (die toegewijd zijn aan ofwel Type A of Type B), ondersteunt de A06B-6089-H101 SVU beide interface types via een schakelaarinstelling op het voorpaneel.

Dit is een significant praktisch voordeel voor servicevoorraden: één H101 unit kan defecte units op zowel Type A als Type B machines vervangen — mits de schakelaar op de juiste modus is ingesteld voor installatie.

Het instellen van de schakelaar op het verkeerde interface type produceert het kenmerkende VRDY OFF alarm bij het inschakelen, waarbij het drive-ready signaal van de CNC niet kan worden ingesteld.

Dit alarm verdwijnt onmiddellijk na het corrigeren van de schakelaarinstelling en het opnieuw inschakelen — het geeft een configuratie mismatch aan, geen unitfout.

Voor machines waar de schakelaar vóór installatie moet worden ingesteld, bevestig het CNC-interface type van de machine uit de elektrische documentatie van de machine voordat u de vervangende unit monteert.

FAQ

V1: De A06B-6089-H101 wordt beschreven als de "kleinste" alpha SVU — welke motor stuurt hij aan?

De 3.0A nominale uitgang komt overeen met α1/3000 en α2/2000 alpha servomotoren — de lichtste AC servomotoren in Fanuc's standaard alpha bereik.

De α1/3000 produceert 1N·m continu koppel bij 3000rpm nominale snelheid; de α2/2000 produceert 2N·m continu bij 2000rpm.

Beide trekken nominale stroom comfortabel binnen de 3.0A envelop van de SVU1-12. Motoren boven de α2 klasse — α3, α6 en groter — vereisen de volgende unit in de serie (SVU1-20, H102, 5.9A) of groter.

V2: Kan de SVU1-12 een absolute pulscoder met batterij back-up ondersteunen?

Ja. Absolute pulscoder werking met batterij back-up wordt ondersteund via de batterijconnector op het bedradingsbord van de SVU1-12.

Een lithiumbatterij onderhoudt de absolute positie die is opgeslagen in de pulscoder van de motor tijdens het uitschakelen van de machine. Wanneer de batterijspanning onder de bewakingsdrempel daalt, genereert de CNC een BAT alarm.

De batterij moet worden vervangen vóór volledige ontlading om verlies van absolute positiegegevens te voorkomen — een gegevensverliesgebeurtenis vereist een volledige referentie terugkeerprocedure om de nulpositie van de as opnieuw in te stellen.

V3: Hoe wordt de Type A / Type B interface modus geselecteerd op de A06B-6089-H101?

Een schakelaar op het voorpaneel van de SVU1-12 (achter de terminalafdekking) selecteert tussen Type A en Type B.

Stel de schakelaar in voordat u de CNC-interfacekabel aansluit en voordat u de stroom inschakelt.

De schakelaarpositie moet overeenkomen met het interface type van de CNC — Type A voor Series 0-C, 15A, 16A, 18A besturingen; Type B voor Series 0-D, 0-MD, 15B, 16B, 18B, 21B besturingen.

De B-65192 handleiding appendix beschrijft de specifieke schakelaarpositie voor elk interface type.

V4: Wat is de juiste alarmdiagnose sequentie voor een A06B-6089-H101 met een overstroomalarm?

Begin met het uitschakelen van de machine en het loskoppelen van de U/V/W stroomkabels van de motor van de uitgangsterminals van de SVU1-12. Met de kabels losgekoppeld, schakelt u de machine in en ontgrendelt u de noodstop.

Als het overstroomalarm (typisch weergegeven als Alarm 8 op de 7-segment LED van de SVU) verdwijnt, is de foutbron in de motorwikkeling of motor kabel — test de isolatieweerstand van de motor van elke wikkelingsterminal naar de beschermende aarde (acceptabel: enkele honderden megaohms of hoger).

Als het alarm blijft bestaan met de kabels losgekoppeld, zit de fout in de uitgangstrap van de SVU1-12 en vereist de unit reparatie of uitwisseling.

V5: Is de A06B-6089-H101 uitwisselbaar met de A06B-6079-H101 (SVM1-12, railmodule)?

Beide zijn SVU/SVM1-12 klasse drives met een nominale uitgang van 3.0A voor dezelfde α1/α2 motor klasse. Ze zijn echter niet uitwisselbaar in fysieke en architecturale zin.

De A06B-6089-H101 is een standalone unit met eigen AC-ingangsterminals en ingebouwde voeding; de A06B-6079-H101 is een op rail gemonteerde module die stroom trekt uit een gedeelde PSM DC-bus. De A06B-6089-H101 kan niet worden aangesloten op een PSM DC-bus, en de A06B-6079-H101 kan er niet zonder functioneren. Vervanging moet overeenkomen met het originele unit type — SVU voor SVU, SVM voor SVM.
