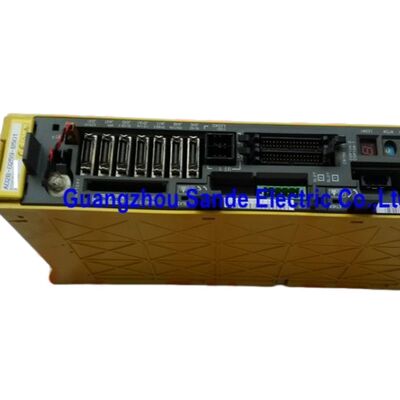

A06B-6096-H101#H Fanuc servoversterker module A06B6096H101#H A06B-6096-H101#H

De A06B-6096-H101#H is de SVM1-12 de kleinste stroom-eenasmodule in de FANUC A06B-6096 FSSB alfa servo serie.het is niet afgestemd op de belangrijkste snijassen die productiebelastingen dragenDe toepassing ervan is de categorie van hulpservo-assen die een nauwkeurige positionering in een compacte vorm nodig hebben in plaats van een aanhoudend koppel: C-as oriëntatie op draaicentrum,met een vermogen van niet meer dan 50 W, aanwijzingsassen voor het werktuigblad en secundaire plaatsingsstadia.

De motoren α1/3000 en α2/2000 zijn de standaard motorbegeleiders met respectievelijk 1 Nm en 2 Nm continu koppel, beide goed binnen de 3.0A-omhulsel.de SVM1-12 heeft niet de huidige capaciteit en een module met een hogere rating is vereist.

De nul.75 kW DC bus draw is negligible in the PSM sizing calculation for a multi-module cabinet — adding an SVM1-12 to an existing drive stack changes the total PSM demand by less than any other alpha SVM module in the series.

Het #H-suffix identificeert een specifieke PCB-herziening en SRAM-configuratie van de basis H101. the SRAM content on the control card stores servo software parameters specific to the suffix revision — replacing with a different suffix can require SRAM reloading to restore the original servo function configuration.

Bij het bestellen van een vervangende machine voor een machine gespecificeerd als A06B-6096-H101#H, moet het volledige onderdeelnummer, inclusief #H, worden aangevuld.Sommige dienstverleners omvatten SRAM-verificatie als onderdeel van hun herstelproces; bevestig dit vóór de installatie.

De module wordt aangesloten op de FSSB-ring bij COP10A (invoer van de voorafgaande module of CNC) en COP10B (uitgang naar de volgende module).Het FSSB-initialisatie-scherm van de CNC kent het asnummer toe op basis van de ringpositieBij vervanging van de module moet de ringpositie worden gehandhaafd, zodat de asnummertoewijzing en de parameters consistent blijven.
