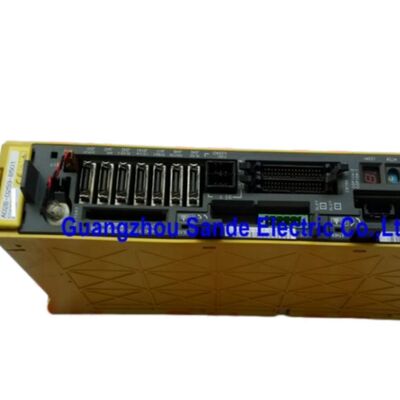

A06B-6096-H102 Fanuc Servo Versterkermodule A06B6096H102 A06B-6096-H102

FANUC A06B-6096-H102 Alpha Servo Versterker Module SVM1-20

Overzicht

DeFANUC A06B-6096-H102is eenServoversterkermodule van de Alfa-serieaangewezenSVM1-20voor deFSSB-interfaceIn de sectie bestelling van 200-V-invoerreeksen van FANUC wordt het als standaard aangeduid.1 asmet uiterlijke afmetingen van380 × 60 × 172 mm, waardoor het een van de compactere eenassige eenheden in de familie is.

Dat compacte formaat is één van de redenen waarom dit model praktisch blijft in veldvervangingswerkzaamheden.

Het is klein genoeg voor nauw aangelegde bedieningskamers, maar behoort nog steeds tot een duidelijk gedefinieerde servoversterkerklasse in de officiële FANUC-lijn.Dat is het punt dat telt.: het is een specifieke Alpha/FSSB versterker, geen generieke aandrijving met een vergelijkbare behuizing.

Belangrijkste parameters

Technisch profiel

In de individuele specificatietabel van FANUCSVM1-20wordt geassocieerd met toepasselijke motorische voorbeelden zoals:αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 en β6/2000. Dezelfde tabel geeft eennominale uitgangsstroom van 5,9 Armsen eennominale stroomgrens van 20 Apnaar deze modelklasse.

De gemeenschappelijke SVM-specificatie van FANUC identificeert ook de besturingsmethode alsSinusgolf-PWM-besturing met transistorbrug (IGBT).

Het is een 20-assige servoversterker bedoeld voor geschikte Alpha/FSSB toepassingen.met voldoende officiële specificatie details om het nuttig te maken voor engineering review zonder iets te overdrijven dat de handleiding zelf niet zegt.

Toepassings- en vervangingscontext

De sterkste gebruiksgeval voor de A06B-6096-H102 is de directe vervanging in een geïnstalleerd FANUC-systeem dat al gebruik maakt van dezelfde interfacepamily en versterkerklasse.

Wanneer het doel is de machine weer schoon te laten werken,Het houden van de oorspronkelijke modelbenaming en het type interface in lijn is meestal waardevoller dan het proberen een andere module aan te passen aan de kast.

Omdat dit een officieel geïdentificeerdeSVM1-20 FSSBDeze modules zijn geschikt voor reparatie van voorraden, herbouwprojecten en serviceorders waarbij nauwkeurige matching van deeltjesnummers deel uitmaakt van de risicobeheersing.

Voor technische kopers maken de officiële huidige klasse en motoren voorbeelden de H102 gemakkelijker te valideren dan een losjes beschreven aftermarket-equivalent.

Veelgestelde vragen

V1: Wat is A06B-6096-H102 in de officiële benaming van FANUC?
FANUC identificeert dit modelSVM1-20, aeen enkelassige alfa-servoversterkermodulemet eenFSSB-interfaceDie benaming is belangrijk omdat het zowel de versterkerklasse als de communicatiefamilie bepaalt waartoe het behoort.

V2: Tot welke huidige klasse behoort SVM1-20?
In de individuele specificatietabel van FANUCSVM1-20wordt weergegeven met eennominale uitgangsstroom van 5,9 Armsen eennominale stroomgrens van 20 ApVoor machine-service-werkzaamheden onderscheidt dit de machine duidelijk van de grotere eenheden van de 40e en 80e klasse van dezelfde productfamilie.

V3: Welke motoren zijn officieel vermeld als toepasselijke voorbeelden voor dit model?
De handmatige lijstenαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 en β6/2000als voorbeeld motoren die van toepassing zijn onder de groep SVM1-20.

Dat is nuttig voor de eerste technische beoordeling, vooral wanneer een koper moet controleren of de versterker in de juiste motorklasse zit voordat hij overgaat naar de machine-specifieke documentatie.

V4: Waarom is het exacte bestelnummer belangrijk voor H102?
Omdat in de ordeningstabellen van FANUC® versterkermodellen worden onderscheiden op basis van de interface en de uitgangsklasse.A06B-6096-H102is specifiek deFSSBversie vanSVM1-20, zodat het gebruik van het exacte bestelnummer helpt bij het beschermen tegen interface mismatch en onnodige probleemoplossing tijdens de installatie.

V5: Wat moet worden gecontroleerd voordat deze versterker wordt vervangen?
Een serviceteam moet het geïnstalleerde bestelnummer, de systeeminterface, de beoogde motorparing en de voor de vervanging beschikbare kastruimte controleren.

FANUC waarschuwt de gebruikers tevens om te bevestigen dat de combinatie motor en versterker geschikt is en dat geldige parameters zijn gespecificeerd,omdat afwijkingen de normale werking kunnen voorkomen en de eenheid kunnen beschadigen.
