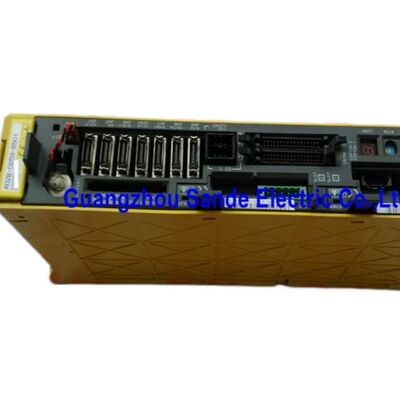

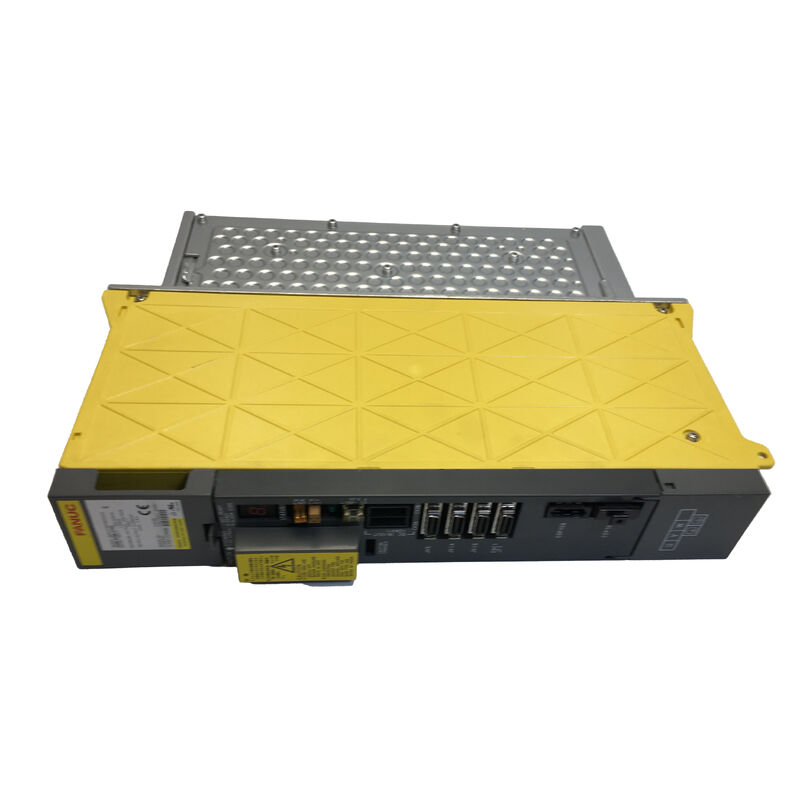

A06B-6096-H205 Fanuc Servo Versterkermodule A06B6096H205 A06B-6096-H205

FANUC A06B-6096-H205 Alpha Servo-versterkermodule SVM2-20/40

Overzicht

De FANUC A06B-6096-H205 is een 2-assige servo-versterkermodule uit de Alpha-serie, in de FANUC-beschrijvingshandleiding aangeduid als SVM2-20/40 voor de FSSB-interface. In de officiële bestelsectie voor de 200-V ingangsserie wordt deze vermeld als een standaardmodule met externe afmetingen van 380 x 60 x 307 mm, wat hem plaatst in de compacte multi-assige versterkerklasse, gebruikt waar kastruimte en nette asintegratie beide van belang zijn.

Dit is het soort module dat kopers meestal zoeken wanneer de machine geen brede retrofit vereist, maar een correcte, identieke vervanging die overeenkomt met de oorspronkelijke aandrijfarchitectuur.

In praktische servicevoorwaarden is dat belangrijker dan algemene “hoge prestaties” taal.

Een correcte SVM2-module herstelt de beoogde asstructuur, houdt de bedrading en interface-logica in lijn met het oorspronkelijke systeem en vermindert het risico dat een onderdeelvervanging een inbedrijfstellingsprobleem wordt.

Belangrijkste parameters

Technisch profiel

FANUC’s handleiding groepeert SVM2-20/40 onder de individuele servo-module specificatietabel in de 200-V ingangsserie, en de naamgevingsconventie is consistent met een gemengde capaciteit twee-assige opstelling.

In dezelfde handleiding toont de warmteafvoertabel A06B-6096-H205 met een voorbeeld motorcombinatie van αC12/2000 en αC22/1500, wat nuttig is voor het begrijpen van de beoogde klasse van ascombinaties die deze versterker ondersteunt.

FANUC stelt ook, als een gemeenschappelijke SVM-specificatie, dat de hoofdcircuitbesturingsmethode sinusgolf PWM-regeling met transistor (IGBT) brug is.

Wat dit model commercieel waardevol maakt, is niet alleen dat het twee-assig is, maar dat het twee verschillende servoklassen combineert in één modulevoetafdruk.

Dat is vaak precies wat oudere FANUC machineplatforms nodig hebben: één versterkerlichaam, twee gecoördineerde servokanalen en een kastindeling die al rond dat formaat is ontworpen. Voor onderhoudsteams betekent dit snellere vervangingsplanning en minder verrassingen tijdens de installatie.

Toepassings- en vervangingscontext

Voor industriële gebruikers is het echte beslissingspunt compatibiliteit. Een twee-assige versterker is niet zomaar uitwisselbaar omdat een andere unit er vergelijkbaar uitziet of dezelfde familieprefix heeft. FANUC’s eigen handleiding benadrukt het selecteren van een versterker die geschikt is voor de interface tussen de CNC en de SVM, wat hier vooral belangrijk is omdat A06B-6096-H205 de FSSB-versie is van de SVM2-familie.

In een werkende machine zou deze versterker doorgaans worden gekozen door technici en onderdelenkopers die de oorspronkelijke asverdeling willen behouden en de bestaande besturingstopologie niet willen wijzigen.

Dat maakt het geschikt voor reparatievoorraden, machine-rebuildprojecten en productieomgevingen waar de kosten van downtime veel hoger zijn dan de kosten van het verkrijgen van het exacte model.

Veelgestelde vragen

V1: Wat is precies de A06B-6096-H205 in het FANUC-assortiment?
Het is een Alpha-serie, 2-assige servo-versterkermodule vermeld door FANUC als SVM2-20/40 met een FSSB-interface in de 200-V ingangsserie.

Die officiële aanduiding is belangrijk omdat het aangeeft dat dit geen generieke enkelassige versterker is, maar een gemengde twee-assige module bedoeld om te passen in een specifieke aandrijf- en CNC-communicatiearchitectuur.

V2: Waarom is de “20/40” aanduiding belangrijk?
In FANUC’s specificatie-indeling verschijnt SVM2-20/40 in de gegroepeerde individuele specificatietabellen op een manier die overeenkomt met een gemengd capaciteit twee-assig formaat, en de warmteafvoertabel geeft een officieel voorbeeld van een combinatie van αC12/2000 en αC22/1500 voor dit exacte bestelnummer.

Voor een ingenieur of koper is dat nuttiger dan een verkooplabel, omdat het laat zien dat de module behoort tot een dual-as klasse met verschillende kanaalcapaciteiten in plaats van twee identieke uitgangen.

V3: Is deze module alleen bedoeld voor FSSB-systemen?
Ja, op basis van de FANUC bestelsectie is A06B-6096-H205 de FSSB-interface versie van de SVM2-20/40.

Dat is belangrijk tijdens vervanging omdat de bestelnummers van de 6096-serie gescheiden zijn van andere interfacevarianten in de handleiding, dus de juiste interfacefamilie moet worden gematcht vóór aankoop of installatie.

V4: Wat moet worden gecontroleerd voordat een A06B-6096-H205 wordt vervangen?
Het geïnstalleerde onderdeelnummer, het interface type, de oorspronkelijke asopstelling van de machine en de kastruimte moeten eerst worden gecontroleerd. FANUC merkt ook op dat gebruikers ervoor moeten zorgen dat de motor/versterker combinatie geschikt is en dat geldige parameters zijn gespecificeerd, omdat een mismatch normale werking kan voorkomen en de versterker kan beschadigen.

V5: Waarom is dit model nuttig bij het onderhoud van oudere CNC-machines?
Omdat het een machine in staat stelt zijn oorspronkelijke twee-assige versterkerstructuur te behouden zonder de kast opnieuw te ontwerpen of de communicatie-interface te wijzigen.

In echt onderhoudswerk betekent dat vaak sneller herstel, minder bedrading en een kleinere kans op secundaire storingen na installatie, vooral op machines die zijn gebouwd rond de oorspronkelijke FSSB servo-topologie.
