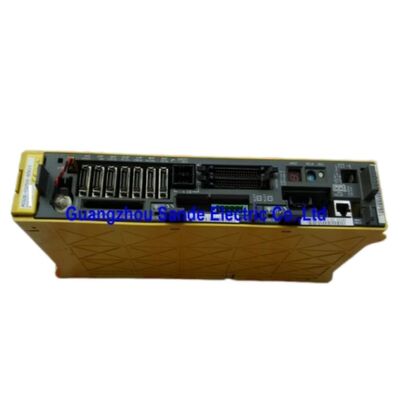

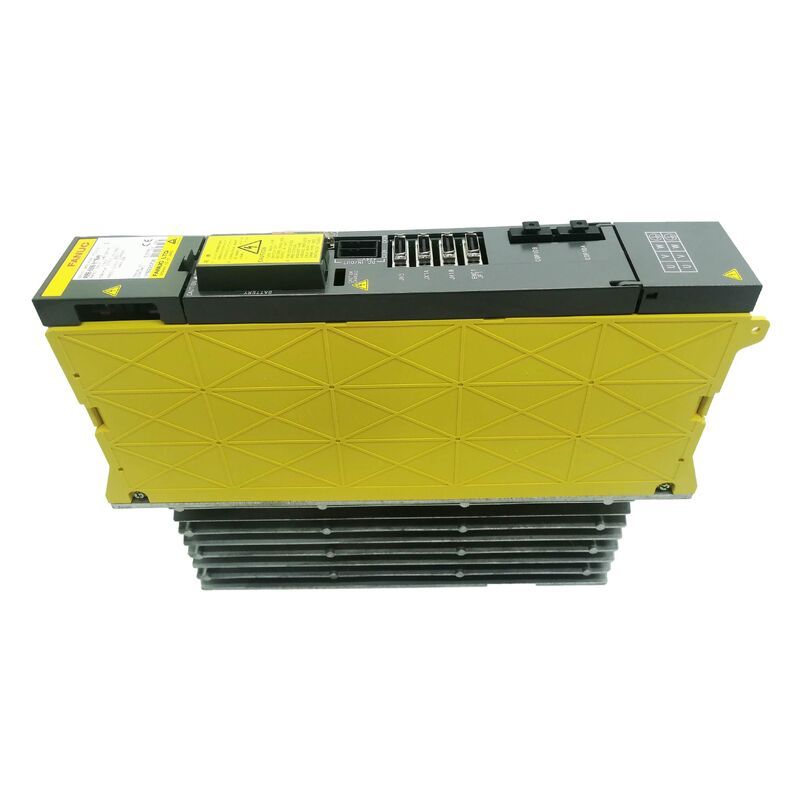

A06B-6096-H208 Fanuc Servo Versterkermodule A06B6096H208 A06B-6096-H208

Fanuc A06B-6096-H208 | Alpha Servo Module SVM2-80/80 — 2-assig, 18,7A per as, 283–325V, 9,5kW, FSSB-interface, Twee 150A Transistors, Compatibel met Alpha 12/2000 en 22/2000 Motoren

Overzicht

De Fanuc A06B-6096-H208 is de SVM2-80/80 — een tweevoudige alpha servomodule die 18,7A continue nominale uitgangsstroom levert aan elk van de twee onafhankelijke assen, en zijn operationele stroom trekt van de PSM DC-bus met een totaal van 9,5kW.

Met 18,7A per as stuurt de SVM2-80/80 alpha motoren aan in de 12/2000 en 22/2000 klasse — motoren die geschikt zijn voor 1,2kW tot 2,2kW continue nominale output, veel gebruikt voor de hoofdassen (X, Y, Z) van middelgrote bewerkingscentra, draaicentra en meerassige machines voor speciale doeleinden.

De twee interne 150A transistormodules geven de SVM2-80/80 een aanzienlijke piekvermogen capaciteit. Elke transistor bedient één as: een 150A transistor voor een nominale output van 18,7A geeft de module een interne piek-tot-continue verhouding die agressieve acceleratieprofielen toelaat zonder transistorbeveiligingstriggers.

De alpha 22/2000 servomotor, een van de typische motorcombinaties voor deze module, kan tijdens een zware acceleratie 40–50A van de driver vragen — de 150A transistor kan deze transiënt met marge aan, terwijl de nominale 18,7A de continue thermische belasting regelt.

De FSSB (Fanuc Serial Servo Bus) glasvezelinterface plaatst de SVM2-80/80 in de 16i/18i generatie driverarchitectuur.

Waar de equivalente A06B-6079-H208 een Type A of Type B elektrische seriële interface zou hebben gebruikt om te communiceren met een oudere generatie CNC servokaart, verbindt de A06B-6096-H208 via een glasvezelkabel met de FSSB-kaart van de CNC.

De motoruitgang, interne transistors en DC-busverbinding zijn identiek tussen de twee productlijnen; alleen het CNC-communicatiepad verandert.

Belangrijkste Specificaties

Twee Varianten van Bedradingsbord — Cruciaal Bij Bestelling

De A06B-6096-H208 wordt geproduceerd met twee verschillende specificaties voor het bedradingsbord: A16B-2203-0594 en A16B-2202-0774.

Deze borden zijn niet onderling uitwisselbaar; ze hebben verschillende circuitconfiguraties en verbindingsgeometrieën. Beide borden komen voor in de SVM2-80/80 productie, en het onderscheid ertussen beïnvloedt de vervangingsvoorraad.

Voor een machine-specifieke uitwisselingsaankoop is de eenvoudigste aanpak om een foto te maken van het onderdeelnummer van het bedradingsbord op de originele unit voordat deze buiten gebruik wordt gesteld, en vervolgens te bevestigen dat de vervangende unit hetzelfde bord heeft.

Als de originele unit al is verwijderd en het bordnummer onbekend is, kan een specialist met fysieke voorraad van beide varianten helpen bij de identificatie op basis van het serienummer van de machine en de datum van ingebruikname.

Het monteren van de verkeerde variant van het bedradingsbord zal resulteren in een module die alarmen genereert of niet correct initialiseert — geen gevolg van een defecte unit, maar van een specificatie-mismatch.

Dit probleem met twee varianten is een bekend kenmerk van de SVM2-80/80 serie en is de moeite waard om te signaleren aan elke onderhoudsplanner die een strategie voor reserveonderdelen opbouwt voor machines die deze module gebruiken.

Motorcombinaties — Wat 18,7A Werkelijk Aanstuurt

De continue nominale waarde van 18,7A komt overeen met alpha motoren in de 12/2000 en 22/2000 koppel- en snelheidsklasse in de Fanuc motorselectiegids.

De alpha 12/2000 levert ongeveer 1,2kW nominale output bij 2000 tpm; de alpha 22/2000 levert ongeveer 2,2kW bij dezelfde nominale snelheid.

Dit zijn de standaard voedingsassenmotoren voor middelgrote bewerkingscentra — compact genoeg om in typische CNC-draaibank-torens of bewerkingscentrumkolomopstellingen te passen, maar krachtig genoeg om de snijkrachten van productiekwaliteit bewerkingen op stalen en aluminium werkstukken te weerstaan.

De SVM2-80/80 is ook vermeld als compatibel met de alpha 6/3000 motor — de 6Nm klasse motor geoptimaliseerd voor 3000 tpm bedrijf.

Deze motor biedt een lager koppel dan de 22/2000, maar een hogere snelheid, geschikt voor toepassingen waar snelle verplaatsing en positioneringssnelheid belangrijker zijn dan aanhoudend snijkoppel.

Dezelfde nominale output van 18,7A in de SVM2-80/80 wordt gebruikt omdat de piekvermogen eisen van de alpha 6/3000 tijdens acceleratie op 3000 tpm vergelijkbaar zijn.

FSSB Kettingpositie en Cascaderende Assen

In een typisch bewerkingscentrum met X-, Y-, Z- en B- of C-assen kan de FSSB-ketting lopen: CNC → SVM2-80/80 (X, Y) → SVM1-80 of SVM2-40/40 (Z, B) → einde van de ketting.

Elke module verbindt met de volgende via een korte glasvezel jumperkabel bij de FSSB-connectoren aan de zij- of achterkant van de module. De CNC herkent elke as aan zijn positie in de FSSB-ketting en het asnummer dat tijdens de systeemconfiguratie is toegewezen.

Een vervangende SVM2-80/80 moet zich op dezelfde kettinglocatie bevinden als het origineel; anders wijst de CNC-servoparameterset de verkeerde asparameters toe aan elk kanaal.

De glasvezelkabels in de FSSB-ketting zijn een onderhoudsoverweging die aandacht verdient naast de drivermodules zelf.

Glasvezelconnectoren zijn gevoelig voor vervuiling — koelmiddel, oliedamp en metaaldeeltjes van bewerkingen kunnen de connectoren bedekken en het optische signaal verzwakken tot onder de drempel, wat ascommunicatie-alarmen veroorzaakt die identiek lijken aan driverfouten.

Het inspecteren en reinigen van de FSSB-connectoren met geschikte optische reinigingsmiddelen voordat een drivermodule wordt afgeschreven, bespaart onnodige uitwisselingen.

Veelgestelde Vragen

V1: De SVM2-80/80 heeft twee assen met elk een nominale waarde van 18,7A. Kunnen deze twee assen tegelijkertijd op vol nominale stroom werken, of beperkt het 9,5kW busvermogen gelijktijdige werking?

Beide assen kunnen tegelijkertijd op hun nominale 18,7A output werken. Het totale busvermogen van 9,5kW weerspiegelt de gelijktijdige nominale output van beide assen samen.

Met 18,7A per stuk bij een motorvoeding van 230V levert elke as ongeveer 4,3kW, wat een totaal van ongeveer 8,6kW oplevert — binnen de 9,5kW busvermogen rating met marge voor verliezen en piektransiënten.

De module is ontworpen voor gelijktijdige tweevoudige aswerking; dit is zijn primaire gebruiksscenario in tweevoudige bewerkingsconfiguraties.

V2: Kan de A06B-6096-H208 op dezelfde DC-bus worden aangesloten als een A06B-6079-H208 in dezelfde machine?

Nee. De A06B-6096 (FSSB) en A06B-6079 (Type A/B) SVM modules zijn elektrisch niet compatibel op dezelfde DC-bus. Praktischer is dat een machine één CNC heeft met één type servo-interface — het heeft ofwel FSSB-mogelijkheden (vereist A06B-6096) of Type A/B (vereist A06B-6079).

Het mengen van de twee moduletypes in hetzelfde driverrek is geen ondersteunde configuratie.

V3: Eén as van de SVM2-80/80 vertoont een alarm, maar de andere as functioneert. Moet de gehele module worden uitgewisseld, of kan alleen de getroffen as worden gerepareerd?

Als de fout wordt gediagnosticeerd aan de 150A transistor module die de defecte as bedient, kan die transistor afzonderlijk worden vervangen — beide transistors zijn vervangbare onderdelen.

Als de fout in het bedradingsbord of de besturingskaart zit, zijn deze niet afzonderlijk verkrijgbaar en is een volledige unituitwisseling of reparatie door een specialist vereist.

Vervanging van een enkele transistor door een bekwame technicus met de juiste onderdelen is een kosteneffectieve reparatie wanneer de fout geïsoleerd is tot de uitgangstransistor.

Het vervangen van een transistor zonder de oorzaak te achterhalen (een motorwikkelingsfout die de transistor heeft vernietigd) riskeert onmiddellijke herhaling van het nieuwe component.

V4: Welke batterij in de SVM2-80/80 vereist periodieke vervanging, en wat gebeurt er als deze niet wordt vervangen?

De SVM2-80/80 bevat een back-up batterij die de absolute positiegegevens in de pulscoders van de aangesloten motoren behoudt wanneer de machine-stroom is uitgeschakeld. Batterijfalen resulteert in het verlies van de absolute positie referentie bij het inschakelen, waardoor een asreferentie terugkeer (nulstelling) nodig is voordat de assen in automatische modus kunnen worden gebruikt.

Batterijvervanging is een standaard periodiek onderhoudspunt — de vervangende batterij is verkrijgbaar als Fanuc reserveonderdeel.

De module geeft een batterij-laag alarm (SV000 of vergelijkbare batterijwaarschuwing) weer voordat de batterij volledig faalt, wat voorafgaande kennisgeving geeft dat vervanging nodig is.

V5: Hoe verifieert een ingenieur dat de A06B-6096-H208 vervangende unit het juiste bedradingsbord heeft voor de oorspronkelijke specificatie van de machine?

Voordat u de originele unit voor uitwisseling verzendt, maakt u een foto van het onderdeelnummer van het bedradingsbord dat op het bord zelf is afgedrukt — het is zichtbaar zonder de module te demonteren via het inspectiegebied van de module of gedeeltelijke demontage.

Noteer het nummer (A16B-2203-0594 of A16B-2202-0774) en voeg deze informatie toe bij het contacteren van een leverancier van vervangende onderdelen.

Gerenommeerde uitwisselingsleveranciers zullen de bedradingsbordvariant van hun beschikbare units bevestigen voordat ze worden verzonden.

Als het niet mogelijk is om het originele bord te bevestigen, geef dan het serienummer van de machine en de aankoopdatum van de CNC door aan een Fanuc specialist, die dit kan kruisverwijzen naar de waarschijnlijke productieperiode en kan bepalen welke bordvariant destijds standaard was.
