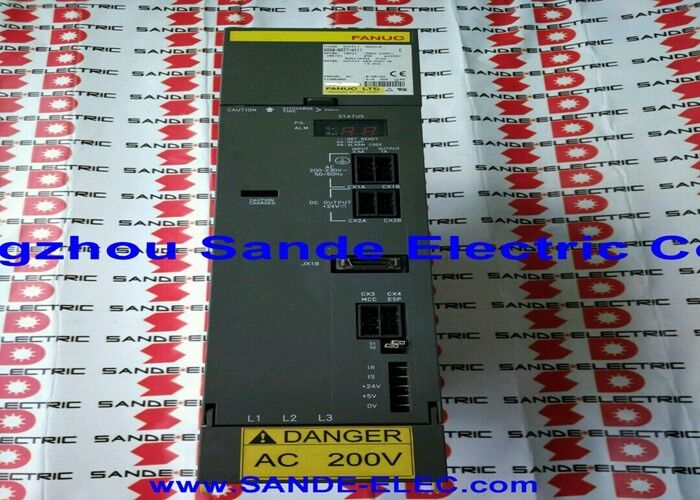

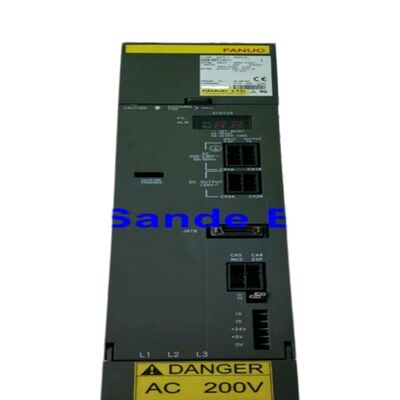

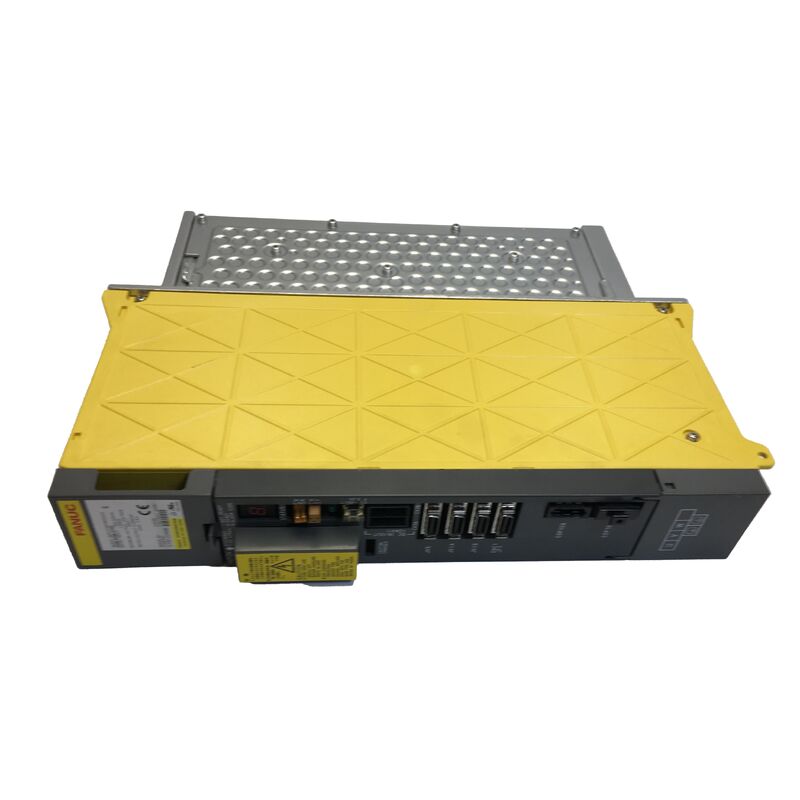

Fanuc A06B-6096-H304 | Alpha Servo Module SVM3-20/20/20 — 3-assig, 5,9A per as, 283–325V, 3,7kW, FSSB-interface, 90mm behuizing, drie 50A transistoren

Overzicht

De Fanuc A06B-6096-H304 is de SVM3-20/20/20 — een drie-assige alfaservomodule die tegelijkertijd een gelijke 5,9A aandrijfcapaciteit levert aan drie onafhankelijke servoaandrijvingen, verpakt in één 90 mm brede behuizing die zijn bedrijfsstroom haalt uit de gedeelde PSM DC-bus.

Drie assen in één 90 mm sleuf is de bepalende commerciële waarde van deze module: een bewerkingscentrum met X-, Y- en Z-assen aangedreven door kleine alfamotoren kan alle drie de servoaandrijvingen huisvesten in de sleufbreedte die een enkele grote SVM1 zou innemen.

De aanduiding "20/20/20" komt overeen met drie bij elkaar passende 20-klasse uitgangsstroomkanalen — 5,9A nominaal per as, geschikt voor het lichtere segment van het alfamotorengamma: de aC/2000, a0/2000, a1/2000, a2/2000 en a3/2000 servomotoren die gebruikelijk zijn op compacte bewerkingscentra en boorcentra.

Dit zijn de machineassen die responsieve, precieze positionering vereisen in plaats van hoog koppel tijdens de bewerking — drie-assige bewerking met spindels met een kleine boring en relatief lichte werkstukken.

Het aansturen van drie dergelijke assen vanuit één SVM3-20/20/20 in plaats van drie afzonderlijke SVM1-modules vermindert de kastbreedte en vereenvoudigt de DC-busbedrading, ten koste van één module die het complete drie-assige servosysteem dekt.

De A06B-6096-H304 is de FSSB-interfaceversie van wat een SVM3 met elektrische interface Type A/B zou zijn in de A06B-6079-serie.

Het onderscheid in productnummer tussen de twee series — 6079 voor de elektrische interface, 6096 voor FSSB — is een direct gevolg van de overgang naar alpha i: toen Fanuc de snelle glasvezel seriële servobus introduceerde in de 16i/18i-generatie, creëerde het de A06B-6096-productlijn als het FSSB-tegenhanger van de bestaande A06B-6079 elektrische SVM-familie, waarbij identieke motor- en uitgangsspecificaties behouden bleven en alleen de CNC-communicatie-interface werd gewijzigd.

Belangrijkste specificaties

FSSB versus A06B-6079 — Waarom de serie veranderde

Het functionele verschil tussen de SVM-families A06B-6096 en A06B-6079 zit volledig in de CNC-communicatie-interface.

De A06B-6079 SVM-modules gebruiken een seriële elektrische interface Type A of Type B om te communiceren met de servokaart van de CNC.

De A06B-6096-modules gebruiken FSSB — Fanuc Serial Servo Bus — een digitale glasvezelverbinding die de FSSB-kaart van de CNC verbindt met de eerste SVM in de keten, met daaropvolgende modules die via glasvezelkabels in serie worden geschakeld.

De praktische implicaties zijn significant voor onderhoudstechnici.

Een machine uitgerust met een 16i of 18i CNC en A06B-6096 SVM-modules gebruikt FSSB-bekabeling tussen de CNC-kaart en het servoaandrijvingsrek.

Deze glasvezelkabels en hun aansluitingen zijn een extra diagnose-element — een gebroken of vuile FSSB-connector kan servocommunicatiefouten veroorzaken die aandrijffouten nabootsen.

Een A06B-6096-H304 kan geen A06B-6079 SVM3-equivalent vervangen op een machine met een CNC-kaart met Type A/B-interface, noch kan een A06B-6079 een A06B-6096 vervangen op een FSSB-systeem.

Drie 50A Transistoren — Stroomruimte en Piekprestaties

Elke van de drie assen in de SVM3-20/20/20 wordt bediend door een 50A transistor module, ondanks dat de nominale uitgang slechts 5,9A is.

Deze aanzienlijke de-rating — nominaal ongeveer 12% van de piekcapaciteit van de transistor — is niet ongebruikelijk in Fanuc's SVM-ontwerpfilosofie.

De nominale waarde van de transistor moet de piekbelasting tijdens maximale acceleratie accommoderen, die kortstondig drie tot vier keer de nominale continue stroom kan bereiken.

Een motor met een nominale stroom van 5,9A kan tijdens een zware acceleratie 15–20A van de transistor vragen; het 50A apparaat kan deze piek met marge aan.

De drie transistoren zijn afzonderlijk vervangbaar als reserveonderdelen, waardoor de SVM3-20/20/20 economisch repareerbaar is wanneer een enkele transistor uitvalt door een eenmalige overbelasting (een motor kortsluiting, een encoderfout tijdens snelle asbeweging).

Falen van een enkele transistor is herstelbaar zonder volledige module-uitwisseling; het bedradingsbord en de besturingskaarten zijn niet afzonderlijk verkrijgbaar en leiden tot uitwisseling of gespecialiseerde reparatie.

Typische installatie — Drie gelijke assen

De SVM3-20/20/20 wordt het meest aangetroffen in machines waar alle drie de geprogrammeerde assen vergelijkbare koppel- en snelheidsprestaties vereisen: drie-assige verticale bewerkingscentra, boorcentra en speciale machines waarbij de X-, Y- en Z-voedingsassen worden aangedreven door motoren in de klasse van 0,5 kW tot 1,5 kW.

Elke as werkt onafhankelijk onder de FSSB servoloop — de drie as-kanalen van de SVM3 zijn logisch onafhankelijk, ook al delen ze dezelfde fysieke behuizing, dezelfde DC-busaansluiting en hetzelfde bedradingsbord.

De totale busvermogensopname van 3,7 kW gaat ervan uit dat alle drie de assen tegelijkertijd werken.

In de praktijk treedt gelijktijdige volledige stroomwerking op alle drie de assen tegelijk op tijdens complexe gelijktijdige drie-assige bewegingen, maar zelfs tijdens deze gebeurtenissen blijft de totale busopname bescheiden op 3,7 kW, waardoor de PSM-voeding van de machine aanzienlijke capaciteit overhoudt voor de SPM-spindelaandrijving en eventuele andere SVM-modules die de bus delen.

Veelgestelde vragen

V1: Alle drie de assen van de SVM3-20/20/20 dragen dezelfde 5,9A rating. Kan deze module worden gebruikt in een machine waar één as een hogere stroom vereist dan de andere twee?

Nee. De SVM3-20/20/20 levert 5,9A aan alle drie de assen.

Als een enkele as meer stroom vereist — voor een grotere motor of hogere snijkracht — is de juiste module een van de SVM3-varianten met gemengde ratings (bijv. SVM3-20/20/40, SVM3-12/20/40), waarbij de as met hogere stroom wordt aangesloten op het N-kanaal met zijn 12,5A of 18,7A rating.

Het laten draaien van een motor die 7–8A vereist op een 5,9A nominaal kanaal zal SV401 overstroom servofouten veroorzaken tijdens bewegingen met hoge belasting.

V2: Deze module heeft een FSSB-interface. Hoeveel SVM3-20/20/20 modules kunnen op één FSSB-lijn worden geschakeld?

De FSSB-lijn ondersteunt meerdere servoversterkermodules in een daisy chain, met een maximaal aantal assen bepaald door de FSSB-capaciteit van de CNC. Fanuc 16i/18i CNC-besturingen ondersteunen tot 8 assen op één FSSB-lijn (sommige configuraties ondersteunen meer met uitgebreide FSSB).

Eén SVM3-20/20/20 gebruikt drie as-slots op de FSSB-keten. Twee SVM3-20/20/20 modules verbruiken zes van de acht beschikbare as-slots. De exacte ketenlimiet is afhankelijk van het CNC-type en de softwareconfiguratie.

V3: De besturingskaarten van de A06B-6096-H304 worden vermeld als A20B-2100-026x. De "x"-aanduiding suggereert meerdere versies. Heeft dit invloed op de uitwisselbaarheid in een vervangingsmodule?

De "x" in A20B-2100-026x geeft een kleine revisiecijfer aan dat kan variëren. Verschillende revisiekaarten komen voor in de productierun van de SVM3-20/20/20 zonder de functie in de machine te beïnvloeden — alle revisies van deze besturingskaart vervullen dezelfde rol.

Voor de aankoop van een vervangingsmodule is elke revisie van de A06B-6096-H304 functioneel equivalent in de machine, ongeacht welke specifieke A20B-2100-026x revisie is gemonteerd. De revisie is alleen relevant voor documentatie op bordniveau.

V4: Als de SVM3-20/20/20 een SV411 servofout op één as vertoont, betekent dit dan dat de gehele drie-assige module moet worden vervangen?

SV411 (servo stroomfout) of een enkele as servofout op de SVM3-20/20/20 betekent niet automatisch dat de gehele module is uitgevallen.

De fout kan as-specifiek zijn: een motorwikkeling kortsluiting op die as, een gebroken motor voedingskabel die een fase-naar-fase fout veroorzaakt, of een encoderkabel fout die een runaway-conditie veroorzaakt die overstroombeveiliging activeert.

Koppel de motor en kabel van de betreffende as los en wis de foutmelding — als de foutmelding verdwijnt met de as losgekoppeld, ligt de fout bij de motor of de bedrading, niet bij de SVM-module.

Als de foutmelding aanhoudt met de as losgekoppeld, is de transistor module voor die as mogelijk defect.

V5: Kan de A06B-6096-H304 worden gebruikt met alpha i motoren (A06B-0 serie met 1.000.000 ppr encoders) in plaats van de originele alfamotoren?

De SVM3-20/20/20 is een module uit de alpha-generatie (A06B-6096-serie) ontworpen voor motoren uit de alpha-generatie.

Het aansluiten van alpha i motoren op een alpha-generatie SVM-versterker is geen ondersteunde configuratie — de encoderinterface, de elektrische motorparameters en de servoparameterset verschillen tussen de generaties.

De alpha i motor-serie vereist een alpha i SVM-versterker (A06B-6114-serie) en een geschikte alpha i PSM.

Het gebruik van alpha i motoren met de A06B-6096-H304 zou parameter aanpassingen vereisen die mogelijk niet volledig worden ondersteund en instabiel servogedrag kunnen veroorzaken.
