Fanuc A06B-6096-H307 | Alpha Servo Versterkermodule — SVM3-20/20/40, 3-assige FSSB, 283–325V / 4.35kW, L/M: 5.9A + N: 12.5A / 230V Uitgang

Overzicht

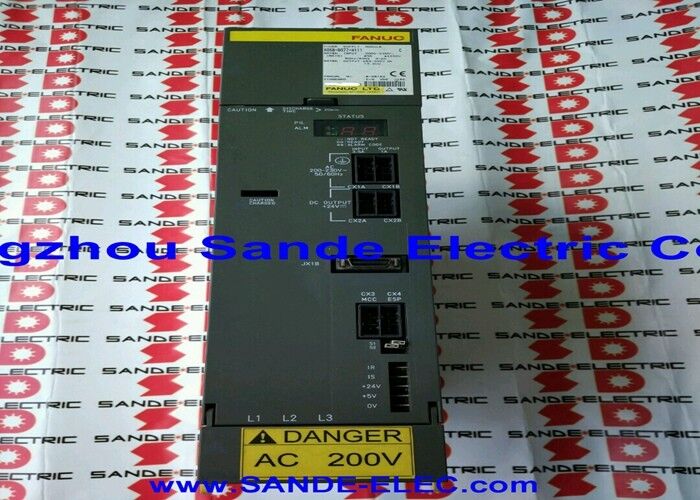

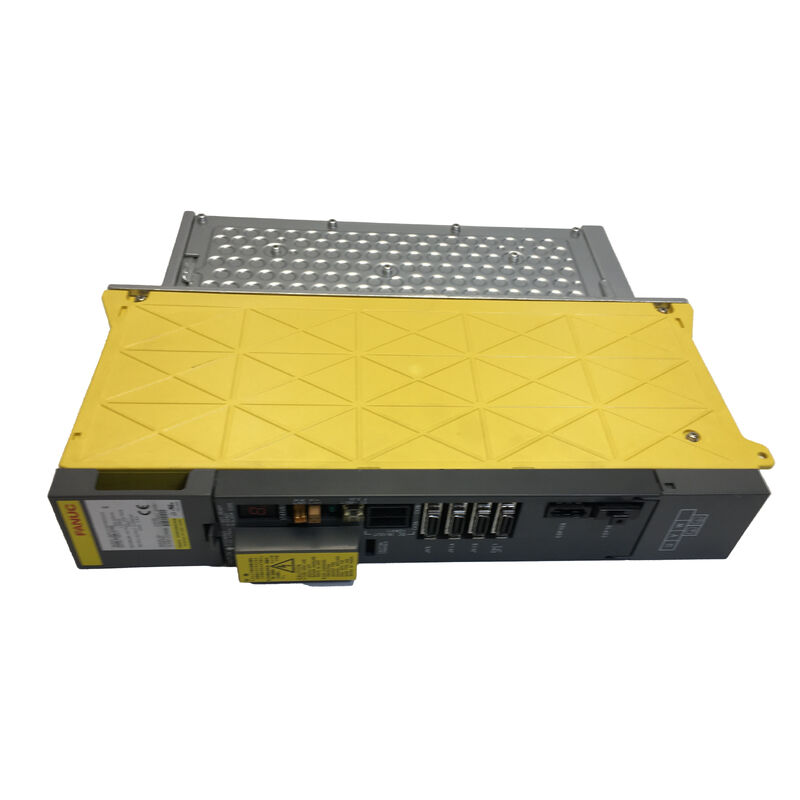

De Fanuc A06B-6096-H307 is de SVM3-20/20/40, een drievoudige alpha servo versterkermodule uit de A06B-6096 FSSB-serie, die asymmetrische uitgang levert over zijn drie kanalen: 5.9A op de L- en M-assen en 12.5A op de N-as, vanuit een 4.35kW / 283–325V DC-bus.

Deze module is het FSSB-interface-equivalent van de A06B-6079-H307 (PWM Type B-versie) — beide delen de SVM3-20/20/40 modelaanduiding en identieke elektrische specificaties, verschillend alleen in het type CNC-interface dat de ene compatibel maakt met i-serie besturingen en de andere met oudere niet-i-serie besturingen.

De asymmetrische drievoudige configuratie die de H307 definieert — twee gelijke middenbereik kanalen (elk 5.9A) en één zwaarder kanaal (12.5A) — weerspiegelt een veelvoorkomende groepering van machineassen in de praktijk.

Op bewerkingscentra en draaibankcentra waar twee assen vergelijkbare motorformaten hebben en één as zwaarder is, elimineert de SVM3-20/20/40 de noodzaak van een aparte module met hogere stroomsterkte om alleen de N-as te dekken, waardoor drie assen worden geconsolideerd in één module met individueel geoptimaliseerde kanaal specificaties.

De 4.35kW DC-bus ingang weerspiegelt de gecombineerde piek gelijktijdige vraag van alle drie de kanalen: ongeveer 1.25kW per stuk voor L en M (bij 5.9A), en 1.85kW voor N (bij 12.5A), totaal 4.35kW.

Dit aggregaat wordt comfortabel geleverd door een kleine alpha PSM, waardoor de SVM3-20/20/40 een efficiënte drievoudige oplossing is die minimale belasting toevoegt aan de PSM van de drive rail.

Belangrijkste Specificaties

Asymmetrische Drievoudige Logica — 20/20/40 Kanaal Ontwerp

De SVM3-20/20/40 aanduiding codeert de stroomklasse van elk kanaal: "20" komt overeen met de 5.9A continue uitgangsklasse en "40" komt overeen met de 12.5A klasse. Deze driekanaals asymmetrie dient machines waarbij de applicatiebelasting werkelijk anders is op de drie assen — een ontwerprealiteit die een symmetrische SVM3-20/20/20 (H304) onjuist zou behandelen voor de N-as, en die een symmetrische SVM3-40/40/40 zou overspecificeren voor L en M.

Op een CNC-bewerkingscentrum met een standaard X/Y-asconfiguratie en een zwaardere Z-as, of op een machine met vijf assen waarbij twee roterende assen lichter zijn dan een primaire lineaire as, plaatst de SVM3-20/20/40 de 5.9A kanalen op de lichtere assen (L en M) en het 12.5A kanaal op de zwaardere as (N).

Deze correcte stroomafstemming vermijdt het risico op overstroomalarmen op de M- of N-as onder volledige snijbelasting, en vermijdt verspilling van het PSM-budget aan overgespecificeerde kanalen.

De N-as IPM-transistor is een ander, groter apparaat dan de L- en M-kanaaltransistoren — drie afzonderlijke IPM-apparaten bestaan naast elkaar in de enkele module om de asymmetrische stroomcapaciteit te implementeren.

FSSB Werking — Drie Assen, Eén Ringpositie

Net als bij alle drievoudige FSSB-modules presenteert de A06B-6096-H307 drie as-nodes aan de FSSB-ring van de CNC vanaf één fysieke ringpositie. Het FSSB-versterkerinstellingenscherm van de CNC toont de drie assen (L, M, N) als afzonderlijke vermeldingen onder het ringadres van deze module, met hun zichtbare stroomklasse specificaties.

De FSSB-ring wordt daisy-chained door de module bij COP10A (ingang) en COP10B (uitgang) — een FSSB-onderbreking op een van beide connectoren beïnvloedt alle drie de assen tegelijkertijd.

Het bedradingsbord A16B-2202-0786 en de besturingskaart A20B-2100-0260 verwerken FSSB-decodering en servo-algoritme-uitvoering voor alle drie de kanalen in realtime, met de servo-cyclussnelheid bepaald door de parameterinstellingen van de CNC.

FAQ

V1: Wat onderscheidt de A06B-6096-H307 (FSSB) van de A06B-6079-H307 (PWM Type B)?

Beide zijn SVM3-20/20/40 modules met identieke elektrische specificaties (5.9A L/M, 12.5A N, 4.35kW, 283–325V, 230V uitgang).

De interface verschilt: H307 uit de A06B-6096-serie gebruikt FSSB glasvezel voor i-serie besturingen (15i, 16i, 18i, 21i), terwijl H307 uit A06B-6079 PWM Type B gebruikt voor niet-i-serie besturingen (0-MD, 16B, 18B, 21B).

Ze zijn niet uitwisselbaar — elk vereist het CNC-type waarvoor het is ontworpen.

V2: Hoe wordt de N-as toegewezen wanneer de machine slechts twee primaire bewerkingsassen heeft?

Wanneer een drievoudige module wordt gebruikt op een machine met twee assen (of wanneer een kanaal wordt toegewezen aan een hulpfunctie), kan het ongebruikte as-kanaal onverbonden blijven, mits de CNC servo-parameters voor dat kanaal zijn ingesteld om aan te geven dat er geen motor is aangesloten (meestal door het asnummer parameter leeg te laten of op nul te zetten).

De module blijft de twee actieve kanalen normaal bedienen. Een ongebruikt kanaal genereert geen alarmen, tenzij de CNC het actief aanstuurt en feedback verwacht die niet aanwezig is.

V3: Kan het N-as kanaal (12.5A) op de SVM3-20/20/40 ook dezelfde motor klasse aandrijven als L en M?

Ja. Het N-kanaal met 12.5A continu kan elke motor binnen of onder die stroomklasse aandrijven, inclusief αM2.5 of α3 klasse motoren die slechts 5.9A trekken. De module gebruikt dat kanaal simpelweg op een fractie van zijn capaciteit.

Servo parameters moeten correct worden ingesteld voor de daadwerkelijke motor die op N is aangesloten.

De L- en M-kanalen met 5.9A kunnen een α12-klasse motor niet aandrijven met vol nominaal koppel — het monteren van een motor die meer dan 5.9A continu vereist op deze kanalen zal overstroomalarmen veroorzaken onder volledige bewerkingsbelasting.

V4: Wat is de overweging voor PSM-dimensionering bij gebruik van de A06B-6096-H307?

De H307 trekt 4.35kW uit de DC-bus bij gelijktijdige volledige belasting over alle drie de kanalen. Tel de PSM-bijdragen van alle andere aangesloten SVM- en SPM-modules op om de totale busvraag te berekenen.

Een machine met één SVM3-20/20/40 (4.35kW) en een SPM-11 spindel (13.2kW) heeft een gecombineerde piek vraag van 17.55kW — wat minimaal een PSM-18.5 (A06B-6087-H118 of equivalent) vereist om dit te ondersteunen zonder DC-link onderspanningsalarmen tijdens gelijktijdige volledige as- en volledige spindelbediening.

V5: Wat is de aanbevolen actie wanneer alle drie de kanalen gelijktijdig alarm E (L+M+N overstroom) tonen?

Alarm E geeft aan dat alle drie de kanalen tegelijkertijd de overstroombeveiliging hebben geactiveerd. Dit is ongebruikelijk voor onafhankelijke motorfoutgebeurtenissen en duidt vaker op een DC-busfout — controleer de DC-link spanning (Alarm 5: LVDC geeft onderspanning van de bus aan) of een PSM-fout die de busspanning heeft gedestabiliseerd in plaats van individuele motorfouten.

Verifieer eerst de PSM-status en de DC-busspanning. Als de bus gezond is, koppel dan sequentieel de U/V/W-kabels van elke motor los en test de isolatieweerstand van de motor voor alle drie de assen, beginnend met de as die het meest recent betrokken was bij een bewerkingsoperatie of die recentelijk van gereedschap is gewisseld.

Een busfout die zich voordoet als meerassige overstroom is een veelvoorkomende diagnostische valkuil.
