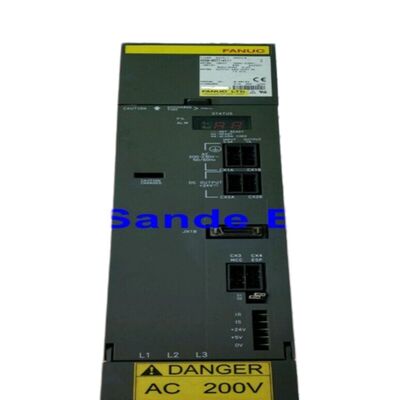

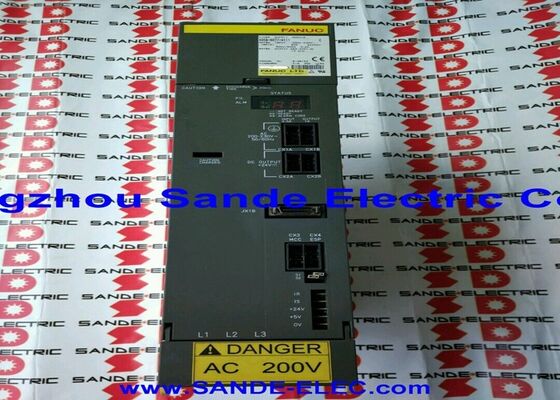

A06B-6115-H006 Fanuc Servo Versterkermodule A06B6115H006 A06B-6115-H006

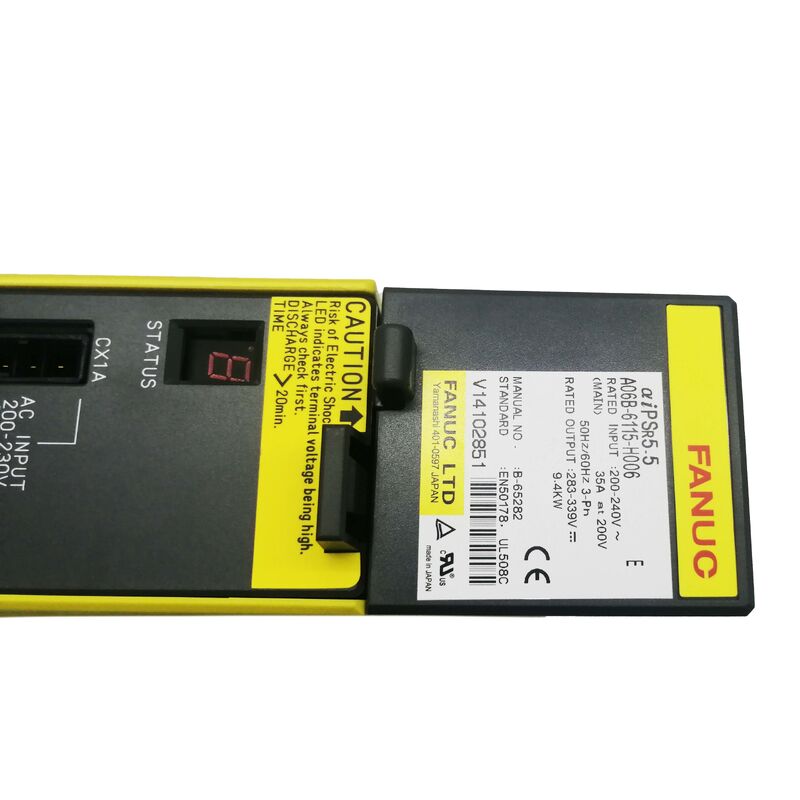

De Fanuc A06B-6115-H006 is de PSMR-5.5i — de variant met weerstandregeneratie van Fanuc's alpha i-serie voedingmodules, die een driefasige 200-240V AC-netvoeding omzet naar een 283-339V DC-bus met een nominaal uitgangsvermogen van 9,4 kW.

De "R" in PSMR onderscheidt deze unit van de PSM (standaardregeneratie) versie: waar een PSM remenergie actief terugvoert naar het AC-net, dissipeert de PSMR deze energie via een externe weerstandseenheid die is aangesloten op de regeneratieve ontlaadklemmen van de module.

De 9,4 kW DC-busuitgang bepaalt het totale vermogensbudget dat beschikbaar is voor alle αi-serie SVM- en SPM-modules die op de bus van deze PSM zijn aangesloten. Alle servo-asmodules (A06B-6114 SVM-serie) en spindelmodules (αi SP-serie) halen hun operationele stroom uit deze gedeelde 283-339V-bus.

De PSMR-5.5i met 9,4 kW is correct gedimensioneerd voor αi-installaties met een klein aantal assen — doorgaans twee tot vier lichte servo-assen plus een kleinere spindel, of configuraties waarbij de gecombineerde piekmodulevraag niet meer dan 9,4 kW bedraagt bij gelijktijdige volledige belasting.

Het onderscheid tussen de PSMR (weerstandsregeneratie) en PSM (energieregeneratie naar het AC-net) typen bepaalt hoe remenergie wordt afgehandeld tijdens motorvertraging.

In een PSM-installatie wordt geregenereerde energie van vertragende servomotoren en de spindel actief omgezet en teruggevoerd naar de driefasige AC-voeding — dit vermindert het totale energieverbruik en houdt de DC-busspanning stabiel tijdens zware vertragingscycli. De PSM vereist een geavanceerdere vermogenselektronicastage om deze bidirectionele energiestroom te realiseren.

De PSMR hanteert een eenvoudigere aanpak: geregenereerde energie wordt naar een externe weerstandseenheid geleid waar deze als warmte wordt gedissipeerd. Dit elimineert de actieve regeneratiecircuits van de voedingmodule zelf, waardoor de kosten en complexiteit van de module worden verminderd.

De keerzijde is de noodzaak van een externe ontladingsweerstandseenheid — zonder deze kan de PSMR geen geregenereerde energie verwerken, en zullen er DC-bus overspanningsalarmen (AL-7: DC-spanning abnormaal hoog) optreden tijdens motorvertraging.

Voor machines met lichte vertragingsbelasting — lage motor traagheid, infrequent of langzame vertraging, bescheiden as snelheden — is de PSMR met een correct gedimensioneerde ontladingsweerstand een kosteneffectief alternatief voor de PSM. Voor machines met frequente snelle asomkeringen of hoge traagheidsspindel vertragingsvereisten, biedt de actieve regeneratie van de PSM een betere stabiliteit van de DC-busspanning en elimineert het de thermische beheersing van een continu belaste ontladingsweerstand.

De A06B-6115-H006 communiceert alarmstatussen via een numeriek display op het voorpaneel. De belangrijkste alarmcodes voor de PSMR-5.5i volgen de αi PSR-serie alarmtabel van de B-65282E handleiding:

Fanuc specificeert een speciale regeneratieve ontlaadeenheid die is afgestemd op de capaciteitsclassificatie van de PSMR. De ontlaadeenheid wordt aangesloten op de externe weerstandsklemmen van de PSMR en dissipeert remenergie als warmte tijdens motorvertraging. De minimale ontladingsweerstandscapaciteit wordt berekend op basis van de grootste remenergiegebeurtenis van de machine — doorgaans de spindel die vertraagt vanaf maximale snelheid. Zonder de ontlaadeenheid genereert de PSMR AL-7 (DC-bus overspanning) tijdens elke significante vertragingscyclus. Raadpleeg de bijlage van de B-65282E handleiding voor de methode voor het dimensioneren van de ontladingsweerstand en het onderdeelnummer van de Fanuc ontlaadeenheid voor de PSMR-5.5i.

Zowel de PSMR-5.5i (H006 uit de A06B-6115 weerstandregeneratieserie) als de PSM-5.5i (H006 uit de A06B-6110 energieregeneratieserie) leveren dezelfde 283-339V DC-bus met vergelijkbare vermogensclassificaties en worden aangesloten op dezelfde αi-serie SVM- en SPM-module busconnectoren. De SVM-modules zien dezelfde busspanning van beide PSM-varianten. Het verschil zit puur in de manier waarop geregenereerde energie wordt afgehandeld: PSMR stuurt deze naar een externe weerstand; PSM voert deze terug naar het AC-net. De totale busvermogenscapaciteit mag nog steeds niet worden overschreden door de gecombineerde modulevragen.

De AC-ingangsstroomonderbreker moet een classificatie hebben van meer dan 35A bij 200V om de ingangsdraad van de PSMR te beschermen zonder onnodige uitschakeling tijdens normale opstartstroom. Fanuc's installatierichtlijnen specificeren doorgaans een onderbreker met een classificatie van 1,25-1,5x de nominale ingangsstroom van de module, wat resulteert in een minimale onderbreker classificatie van 44-53A voor de 35A PSMR-5.5i. Het exacte type onderbreker (thermisch-magnetisch, elektronische trip) en de breekcapaciteit moeten voldoen aan de lokale elektrische code en installatiestandaard van de machine. Een ondergedimensioneerde onderbreker schakelt uit tijdens het opstarten van de PSMR; een overgedimensioneerde onderbreker biedt mogelijk geen adequate kortsluitingsbeveiliging voor de ingangsdraad.

De A06B-6115-H006 wordt gemonteerd op de αi-serie drive rail, gepositioneerd aan het ingangseinde van de versterker stack. De DC-busstaven van de PSMR gaan naar alle aangesloten SVM- en SPM-modules in de stack. De driefasige AC-ingang wordt via de hoofdcontactor en AC-lijnfilter aangesloten op de stroomterminals van de PSMR. De ontladingsweerstandseenheid wordt via speciale terminals aangesloten. De CNC-besturingsstroom en inschakelsignalen worden via de besturingsconnectoren van de PSMR aangesloten, en de statusuitgangssignalen van de PSMR voeden terug naar de servo-systeeminterface van de CNC om de gereedheidsstatus en alarmcondities te communiceren.

De interne koelventilator (A90L-0001-0441) vereist periodieke inspectie — een gestopte of defecte ventilator is de meest voorkomende oorzaak van thermische overbelastingsalarmen (AL-3) in PSMR-units die werken in warme machineomgevingen. Ventilatorvervanging is een veldserviceerbare taak en moet worden gepland op basis van de productiedraaiuren van de machine en de omgevingstemperatuur. De ingangsfiltercondensatoren en DC-buscondensatoren verouderen in gebruik, met name in omgevingen met hoge temperaturen; condensatordegradatie manifesteert zich als afwijkingen in de DC-busregeling of een verhoogde frequentie van AL-4 (onderspanning). De externe ontladingsweerstandseenheid moet worden geïnspecteerd op een veilige verbinding en stabiliteit van de weerstandswaarde — een defecte weerstand kan DC-bus overspanning veroorzaken tijdens zware vertraging, zelfs als de weerstand fysiek aanwezig is.
