| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-6117-H105 |

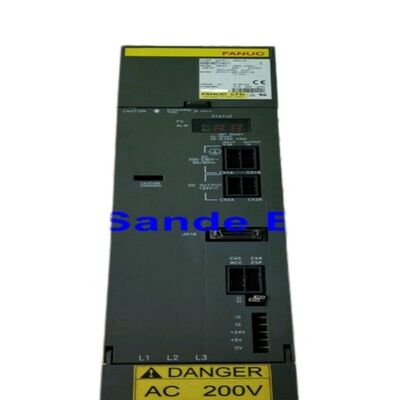

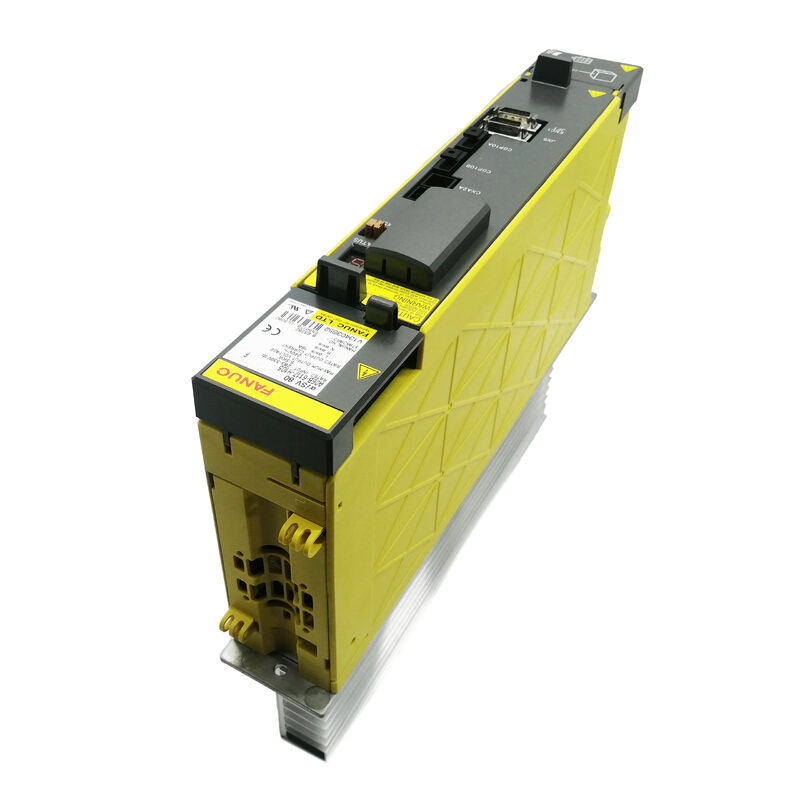

De Fanuc A06B-6117-H105 is de AiSV-80, een enkelassige alpha i hoogspannings (HV) serie servo versterker module met een nominale continue uitgang van 19A vanuit een 5,5kW / 283-339V DC bus ingang. De A06B-6117 serie is de 400V infrastructuur versie van Fanuc's αi (alpha i) servo module familie.
Het fundamentele technische voordeel van de HV-serie geldt bij hoge motorvermogens: het leveren van hetzelfde mechanische uitgangsvermogen bij 400V voeding in plaats van 200V halveert de stroomvraag van de binnenkomende AC-voeding en de verdeelrails — waardoor kabeldoorsneden, connectorformaten en I²R-verdelingsverliezen worden verminderd.
HRV3 (High Response Vector 3) is de derde generatie van Fanuc's high-speed stroomregelalgoritme, dat de cyclustijd van de servo stroomlus verkort en de sinusvormige kwaliteit van de uitgangsstroomgolfvorm verbetert. Voor precisie contourbewerkingen — met name cirkelvormige interpolatie, hoekvolging en high-speed matrijs- en malbewerking — vermindert de strakkere stroomregeling van HRV3 het koppelrimpel op de motoras, wat direct leidt tot verminderde snelheidsrimpel in de asbeweging en een betere oppervlaktekwaliteit op het bewerkte onderdeel.
| Parameter | Waarde |
|---|---|
| Module Model | AiSV-80 (αiSV-80) |
| Besturingsalgoritme | HRV3 |
| Interface | FSSB (glasvezel) |
| Assen | Enkel (L-kanaal) |
| Nominale Ingang | 283-339V DC bus, 5,5kW |
| Max Uitgangsspanning | 240V AC |
| Nominale Uitgangsstroom | 19A |
| Spanningsserie | HV (400V infrastructuur) |
| Voedingsbron | Alpha i HV PSM |
| Compatibele Besturingen | FANUC 30i/31i/32i, 15i/16i/18i |
De A06B-6117 serie bestaat omdat niet alle industriële locaties op 200V driefasig werken. In regio's waar 380-480V driefasig de standaard fabrieks-infrastructuur is, vereist het aansluiten van een standaard 200V alpha i systeem een step-down transformator.
De HV-serie elimineert deze transformator: de alpha i HV PSM wordt rechtstreeks aangesloten op de 400V voeding, en alle A06B-6117 HV serie SVM-modules halen stroom uit de resulterende HV DC-bus. De motoren die op HV servo modules zijn aangesloten, zijn de HV-geclassificeerde varianten van Fanuc's alpha i servo motor familie, met 400V-geclassificeerde wikkelingen.
Deze architectuur betekent dat de A06B-6117-H105 niet kan worden vervangen door een standaard A06B-6114-H105 (200V serie) of vice versa — de HV en standaard series halen stroom uit verschillende DC-bus spanningsniveaus.
Het HRV3-algoritme wordt ingeschakeld op CNC-besturingsniveau via een servo softwareoptie. Wanneer de 30i of 31i besturing HRV3 ingeschakeld heeft, gebruikt het de hogere bandbreedte stroomregeling van de A06B-6117-H105 om de servo stroomlus met een kortere cyclustijd te laten lopen dan HRV1 of HRV2.
Het praktische effect op de machinegereedschap is zichtbaar in high-speed contourbewerking: hoekaf rondingen tijdens acceleratie/deceleratie overgangen zijn strakker, de nauwkeurigheid van cirkelvormige interpolatie is hoger bij verhoogde voedingssnelheden, en de oppervlakteafwerking op continue contourpaden is gladder.
