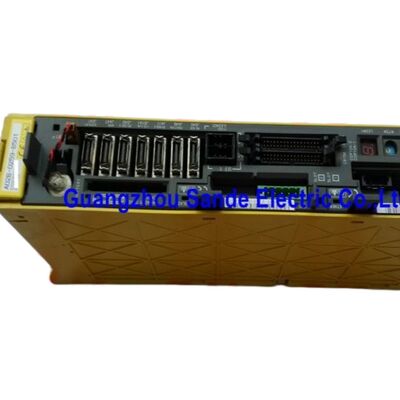

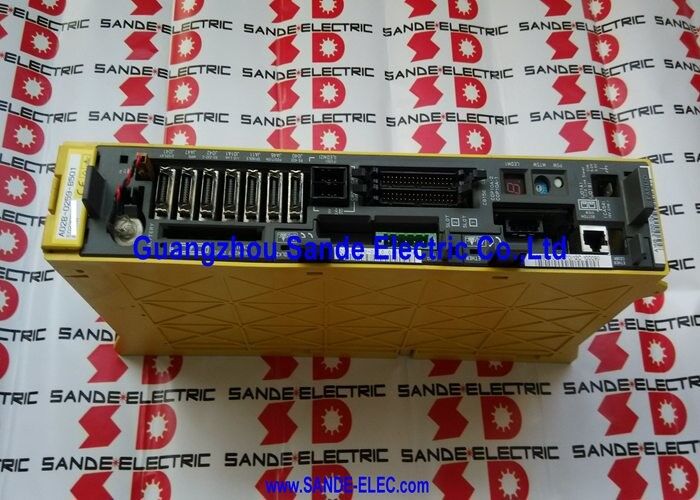

A06B-6117-H106 Fanuc servoversterker module A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | Alpha i Servo Versterkermodule — AiSV-160, Enkelas, HRV3, FSSB, 283–339V / 11kW, 45A / 240V Uitgang, 400V HV Serie

Overzicht

De Fanuc A06B-6117-H106 is de AiSV-160, de enkelassige module met de hoogste output in Fanuc's A06B-6117 hoogspannings (HV) alpha i FSSB-serie, met een nominale continue output van 45A vanuit een 11kW / 283–339V HV DC-bus.

Met 45A bedient deze module de meest veeleisende enkelassige toepassingen in Fanuc's alpha i HV-portfolio — de αiS30/3000HV en αiF40/3000HV motoren, die respectievelijk 30N·m en 40N·m continu koppel leveren bij hun nominale bedrijfssnelheden.

Dit zijn enkele van de zwaarste standaard servomotoren in Fanuc's HV alpha i-bereik, gebruikt op de grootste asaandrijvingen van zware bewerkingscentra, grote draaibanken en precisieboormachines waar de as traagheid en snijkrachten langdurig hoog servo koppel vereisen.

De 400V HV-infrastructuurcontext van de A06B-6117-serie betekent dat de AiSV-160 stroom trekt uit een DC-bus die wordt gegenereerd door een 400V driefasige voeding via een hoogspannings alpha i PSM. Met 45A output vanuit een 400V-gevoede HV-bus, ontvangt de motor 45A bij 240V — dezelfde mechanische kracht die een 200V-systeem zou leveren bij bijna dubbele stroom. Deze gehalveerde aanvoer stroom bij 400V is het systeemvoordeel van HV-architectuur voor zware as-toepassingen: de voedingsgeleiders, stroomrails en ingangsschakelaars zijn gedimensioneerd voor de 400V stroomniveaus, die aanzienlijk beter beheersbaar zijn dan de equivalente 200V stroom op dit vermogensniveau.

De AiSV-160 wordt door specialisten gekarakteriseerd als minder gebruikelijk op CNC-werktuigmachines dan HV-modules met lagere stroomsterkte — hij komt voornamelijk voor op high-end bewerkingssystemen uitgerust met de zwaarste HV servomotoren en 30i/31i-A5 serie besturingen.

Deze beperkte geïnstalleerde basis maakt het een van de technisch meest veeleisende componenten om te sourcen, testen en repareren in de alpha i HV-serie.

Belangrijkste Specificaties

45A Output — Koppeling met Zware As Motoren

De αiS30/3000HV motor levert 30N·m continu koppel bij een nominale snelheid van 3000rpm. Bij vol continu nominaal koppel trekt deze motor een stroom die de 45A continue output van de AiSV-160 benadert.

De αiF40/3000HV met 40N·m continu is de meer veeleisende partner — bij vol continu nominaal koppel trekt hij een stroom die de 45A rating van de AiSV-160 specifiek is ontworpen om te ondersteunen zonder IPM-beveiligingsalarmen te activeren.

Deze motoren komen voor op de grootste asaandrijvingen van vijfassige bewerkingscentra, palletwisselaandrijvingen met hoge werkstukmassa, grote roterende tafel B-as aandrijvingen, en portaaltype bewerkingssystemen waar de servo-as aanzienlijke structurele massa verplaatst.

In elke toepassing waar langdurig 30–40N·m servo koppel vereist is voor uitgebreide bewerkingssequenties, is de AiSV-160 met 45A de juiste specificatie — een kleinere AiSV-module zou langdurige overstroomalarmen veroorzaken onder volledige productiebelasting.

HRV3 bij 45A — Precisiebesturing met Hoge Stroomsterkte

De impact van HRV3 op de kwaliteit van de stroomregeling is bijzonder relevant bij 45A output.

De sinusvormige kwaliteit van de stroomgolfvorm bij 45A bepaalt de koppelgladheid van zware motoren die grote machinecomponenten aandrijven — elke koppelrimpel op deze schaal uit zich als snelheidsvariatie in de asbeweging, en op grote bewerkingscentra of boormachines beïnvloedt snelheidsvariatie van de as tijdens het snijden direct de oppervlakteafwerking op grote boringen of vlakoperaties.

De volledige HRV3 softwaremogelijkheid van de 30i/31i-A5 besturing, gecombineerd met de HRV3 besturingshardware van de AiSV-160, biedt de benodigde bandbreedte voor stroomregeling om de koppelgladheid bij 45A te handhaven over het gehele bedrijfssnelheidsbereik van de αiS30/αiF40 motor.

Voor precisieboor- en freesoperaties op grote onderdelen — waar nauwe cilindriciteits- en vlakheidstoleranties ontwerpvereisten zijn — is deze combinatie de juiste technische keuze.

FAQ

V1: Is de A06B-6117-H106 een bijzonder zeldzame module, en wat betekent dat voor de vervangingsplanning?

Ja. De AiSV-160 HV komt voor op minder machinmodellen dan kleinere HV-modules zoals de AiSV-80 (H105) of AiSV-40 (H104), omdat de αiS30/αiF40 motoren die hij aandrijft alleen worden gebruikt op de zwaarste machineassen.

De kleinere wereldwijde geïnstalleerde basis betekent dat er minder uitwisselingsunits in de aftermarket circuleren.

Klanten die machines met de H106 gebruiken, moeten een geteste reservemodule aanhouden als de continuïteit van de productie cruciaal is — het sourcen van een vervanging onder machine-uitvalomstandigheden is uitdagender dan voor meer gangbare alpha i-modules.

V2: De module is voor 400V HV-infrastructuur — welke PSM genereert de 283–339V HV DC-bus?

De HV DC-bus wordt gegenereerd door een alpha i HV PSM (van de A06B-6110 HV variant, A06B-6115 HV variant, of A06B-6200 HV variant, afhankelijk van de machinegeneratie). Deze HV PSM-modules rectificeren 380–480V driefasige AC-ingang om de 283–339V HV DC-bus te produceren.

De AiSV-160 wordt aangesloten op deze bus via het standaard HV-module busbarsysteem. Sluit nooit een HV-serie module aan op een standaard 200V PSM-bus — de busspanning en stroomniveaus verschillen, en de motoruitgangsspanningen van de modules zijn gekalibreerd voor hun respectievelijke busniveaus.

V3: Kan de AiSV-160 (A06B-6117-H106) standaard 200V-geclassificeerde alpha i motoren aansturen?

Nee. De AiSV-160 maakt deel uit van de 400V HV-serie en is ontworpen voor HV-geclassificeerde motoren met 400V motorwikkelingen.

Standaard 200V-geclassificeerde alpha i motoren (αiS-serie zonder HV-aanduiding) hebben isolatie met een lagere spanningswikkeling en andere elektrische parameters.

Ze aansluiten op de HV-versterkeruitgang kan motorschade veroorzaken. De spanningsserie van de motor en de versterker moeten altijd overeenkomen.

V4: Welke testfaciliteit is vereist om een A06B-6117-H106 na reparatie te verifiëren?

Functionele testen vereisen een 400V driefasige voeding, een alpha i HV PSM die de HV DC-bus genereert, ten minste één αiS30HV of αiF40HV servomotor als belasting, en een Fanuc 30i of 31i besturing met HV-asconfiguratie om de motor via de FSSB-ring aan te sturen.

De test moet de module op of nabij zijn nominale output van 45A belasten om de integriteit van de IPM-transistor, de nauwkeurigheid van de stroomregeling en de FSSB-communicatie onder belasting te verifiëren.

Deze HV-testinfrastructuur is niet universeel beschikbaar — minder dan standaard 200V testfaciliteiten — dus het is essentieel om de HV-testcapaciteit van de serviceprovider te bevestigen voordat u verzendt.

V5: Welke FSSB-alarmen zijn specifiek voor de A06B-6117-H106, en hoe worden ze gediagnosticeerd?

FSSB-loskoppelingsalarmen (Alarm L voor COP10A, Alarm U voor COP10B) duiden op problemen met de glasvezelconnector — inspecteer, reinig en plaats de optische connectoren opnieuw.

Alarm 8 (L-as overstroom of IPM-fout) is het primaire alarm van de uitgangstrap: koppel de motorvoedingskabels los en test de isolatieweerstand van de HV-geclassificeerde motor met een hoogspanningsisolatietester die geschikt is voor de spanningsklasse van de motor (enkele honderden megaohms tot beschermende aarde is acceptabel).

Als het alarm verdwijnt met de kabels losgekoppeld, zit de fout in de motor of de voedingskabel.

Als het aanhoudt, is de IPM in de AiSV-160 waarschijnlijk defect en vereist de module specialistische reparatie.

Bij een nominale output van 45A staat de IPM-transistor onder aanzienlijke langdurige thermische belasting — de gezondheid van de ventilator is een kritiek preventief onderhoudspunt.
