A06B-6117-H209 Fanuc servoversterker module A06B6117H209 A06B-6117-H209

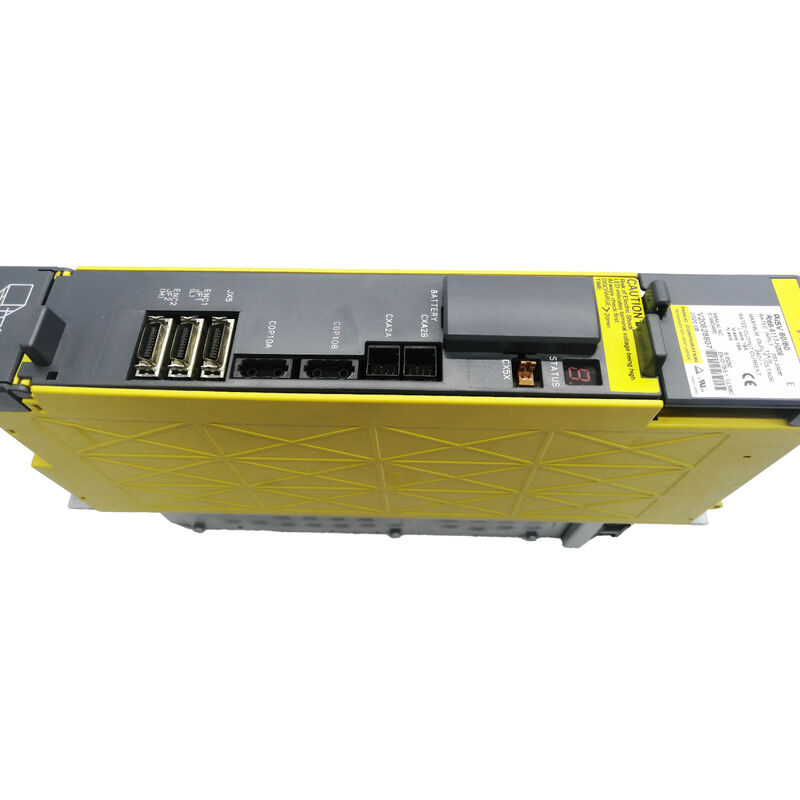

FANUC A06B-6117-H209 Dual-Axis Alpha i Servo Module

Overzicht

De A06B-6117-H209 is een dual-axis Alpha i servo-versterkermodule, geïdentificeerd als αi SV 80/80 in de publieke FANUC onderhoudshandleiding en als AiSV-80/80 in aanbiedingen van de vervangingsmarkt.

Die combinatie maakt de positionering in de familie ongebruikelijk duidelijk: dit is een twee-assige Alpha i servo-module, geen spindelversterker en geen voedingseenheid.

In praktische CNC-toepassingen wordt een module als deze geselecteerd wanneer de machine een symmetrische dual-axis servo-opstelling gebruikt en de oorspronkelijke kastarchitectuur behouden moet blijven.

Het model wordt vaak geassocieerd met FANUC Alpha i-omgevingen en latere CNC-besturingsgeneraties, daarom zoeken kopers er doorgaans naar als een directe vervangingsmodule in plaats van een algemene servo-aandrijvingsoptie.

Publiekelijk beschikbare specificaties geven het ook een duidelijk technisch profiel: 283–339 V nominale ingang, 11 kW vermogenscontext, 240 V maximale uitgang, en 19 A nominale stroom op zowel L- als M-assen.

Deze waarden tonen aan dat de versterker behoort tot een symmetrische hogere capaciteit twee-assige klasse, wat een belangrijk onderscheid is bij vergelijking met dual-axis modules met gemengde capaciteit in de buurt van dezelfde familie.

Belangrijkste specificaties

Symmetrische Dual-Axis Alpha i Structuur

Een van de sterkste technische punten van de A06B-6117-H209 is dat het een symmetrische dual-axis servo-module is.

Beide aangestuurde assen delen dezelfde 19 A klasse, wat de versterker gemakkelijker te positioneren maakt in de Alpha i-familie dan modules met gemengde capaciteit, zoals 40/80 of 20/40 varianten.

Voor technische kopers is dit belangrijk omdat het helpt bevestigen of de geïnstalleerde machine assen van gelijke klasse op dezelfde aandrijfmodule gebruikt.

De officiële familiedesigntabel is ook een groot voordeel bij het schrijven van een productpagina.

In plaats van alleen te vertrouwen op verkooppraatjes, kan de aanbieding worden gegrondvest in de FANUC onderhoudsfamilie structuur en vervolgens worden versterkt met de marktbenaming AiSV-80/80 die kopers zullen herkennen van servicekanalen.

Veelgestelde vragen

V1: Wat voor product is de A06B-6117-H209?
Het is een FANUC Alpha i dual-axis servo-versterkermodule. De publieke FANUC onderhoudshandleiding plaatst deze in de αi SV 80/80 familie, en vervangingsaanbiedingen beschrijven deze als AiSV-80/80.

In praktisch machinegebruik stuurt het twee servo-assen aan binnen een geïnstalleerd FANUC bewegingssysteem.

V2: Waarom is de αi SV 80/80 of AiSV-80/80 benaming belangrijk?
Het bevestigt de exacte positie van de module binnen het Alpha i dual-axis servo-bereik.

Voor vervangingswerk is dat nuttiger dan een algemeen label als “servo-versterker”, omdat het de koper vertelt dat beide assen tot dezelfde uitgangsklasse behoren.

V3: Zijn de 19 A / 19 A ratings in de praktijk significant?
Ja. Ze tonen aan dat dit een symmetrische dual-axis versterker is in plaats van een met gemengde capaciteit. In praktisch service werk helpt dat onderscheid kopers om het niet te verwarren met vergelijkbaar uitziende Alpha i modules die verschillende stroomverdelingen over de twee assen gebruiken.

V4: Waarom is de B-65322 handleidingreferentie belangrijk?
Het biedt een documentatie-anker voor installatie- en operationele context. In reëel onderhoudswerk kan het hebben van de juiste handleidingsfamilie technici helpen bij het verifiëren van compatibiliteit, het begrijpen van de rol van de versterker in de kast, en het nauwkeuriger afstemmen van serviceprocedures.

V5: Wat moeten kopers verifiëren voordat ze bestellen?
Kopers moeten het exacte onderdeelnummer, de αi SV 80/80 of AiSV-80/80 benaming, de dual-axis architectuur en de oorspronkelijke Alpha i kastindeling verifiëren.

Voor FANUC servo-versterkermodules zijn exacte familie- en asstructuurmatching meestal belangrijker dan brede functionele overlap.
