A06B-6120-H045 Fanuc stroomvoorziening module A06B6120H045 AO6B-6I2O-HO45

Fanuc A06B-6120-H045 | Alpha i HV Voeding PSM-45HVi — 150mm Behuizing, 1200V Transistors, 50kW, 400–480V Ingang, Bedradingsprintplaat A16B-2203-0637, AL-A / AL-2 Ventilator Diagnose

Overzicht

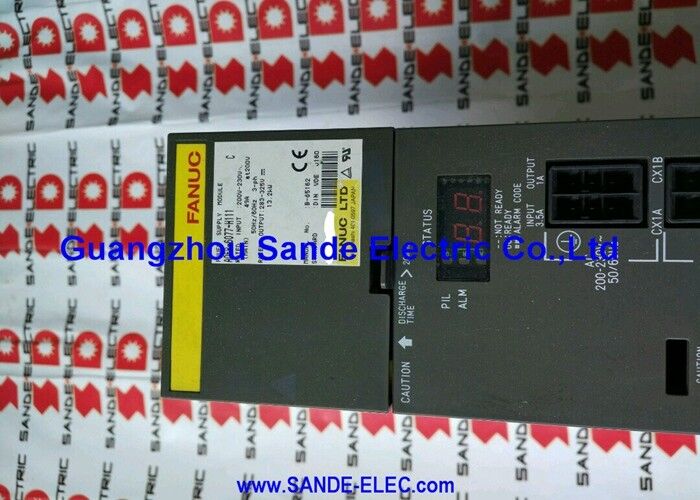

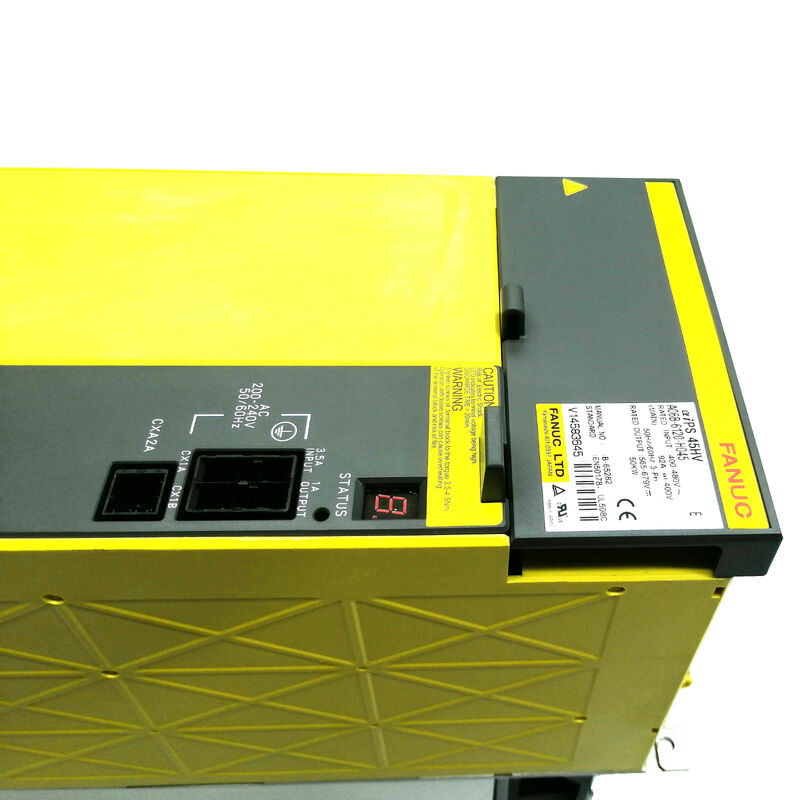

De Fanuc A06B-6120-H045 is de 50kW module in Fanuc's eerste generatie alpha i HV (hoogspanning) voedingfamilie — de A06B-6120 serie die 400–480V driefasig rechtstreeks uit de netvoeding haalt en omzet naar de verhoogde 565–679V DC-bus waarvoor HV-geclassificeerde alpha i servo- en spindelversterkers afhankelijk zijn.

De 150 mm brede behuizing is de fysieke identificatie die hem onderscheidt in het elektrische schakelkast: smaller dan de grootste PSM-klassen in de 200V-serie, maar aanzienlijk breder dan de 90 mm of 60 mm modules, wat de warmteafvoer en componentruimte weerspiegelt die nodig zijn voor een 50kW, 92A ontwerp dat werkt met 1200V-geclassificeerde transistors.

De 1200V transistorclassificatie is niet willekeurig.

De DC-bus die deze module produceert, schommelt tussen 565V aan de onderkant en 679V tijdens normale werking, met transiënte pieken daarboven tijdens actieve regeneratiegebeurtenissen. Transistors die deze bus schakelen, moeten blokkeringsspanningsclassificaties hebben die ruim boven de piekbusspanning liggen — de 1200V classificatie biedt de benodigde deratingmarge.

Dit is een van de duidelijkste technische verschillen tussen de 200V aiPS-familie (A06B-6110) en de HV-familie (A06B-6120): de HV-transistors hebben een volledig andere specificatie, gekozen voor de verhoogde busspanning in plaats van simpelweg opgeschaald vanuit het 200V-ontwerp.

De bedradingsprintplaat in de A06B-6120-H045 draagt Fanuc onderdeelnummer A16B-2203-0637.

Dit bord beheert de interfacefuncties tussen de interne circuits van de module en de stroomaansluitingen naar de externe voeding en DC-bus. Net als andere alpha i PSM-bordassemblages is het niet verkrijgbaar als een zelfstandig reserveonderdeel via standaardkanalen — module-uitwisseling of gespecialiseerde bordreparatie zijn de servicepaden wanneer een fout op bordniveau wordt gediagnosticeerd.

Belangrijkste Specificaties

150mm Behuizing — Schakelkast Planning en Mechanische Pasvorm

De 150 mm breedte plaatst de PSM-45HVi in dezelfde behuizingsklasse als verschillende middenklasse modules in de 200V alpha i-familie. In een HV-aandrijf rack wordt de PSM-45HVi geflankeerd door de alpha i HV SVM- en SPM-modules aan de DC-buszijde, en de AC-reactor en voedingsaansluitingen aan de andere kant.

De mechanische lay-out volgt dezelfde busbar-regeling als de 200V-serie — bovenste en onderste busbar-aansluitingen voor de DC-link, zij-connectoren voor stuurstroom en alarmsignalen.

Een machine die oorspronkelijk is ontworpen voor de PSM-45HVi, heeft de schakelkastruimte gedimensioneerd voor 150 mm; het plaatsen van een module met een andere breedte zou fysieke aanpassing van de montage vereisen.

Voor machinebouwers die een PSM-45HVi inkopen voor een nieuwe machine, betekent het 150 mm standaardformaat dat de module integreert in aandrijf racks met dezelfde montagehardware en busbar-assemblages die door Fanuc zijn gespecificeerd voor de HV-familie.

Voor onderhoudstechnici die een vervanging inkopen, is het 150 mm formaat een nuttige verificatieparameter — bevestig dat de vervangende unit de 150 mm variant is voordat u bestelt, aangezien de A06B-6120-familie verschillende vermogensklassen met verschillende behuizingsbreedtes omvat.

De 565–679V DC Bus — Waarom Deze Spanningen

De 400V AC driefasige voeding heeft een piek lijn-naar-lijn spanning van ongeveer 566V (400 × √2). De driefasige diodebrug in de ingangsgelijkrichter van de PSM-45HVi laadt de DC-buscondensatoren op tot deze piekwaarde zonder belasting — vandaar de 565V ondergrens van het gereguleerde uitgangsbereik.

Onder de spanningsregeling van de actieve front-end wordt de bus tijdens normale werking binnen 565–679V gehouden. De bovengrens vertegenwoordigt de maximaal toegestane busspanning voordat het overspanningsbeveiligingscircuit (AL-7) ingrijpt.

Tijdens snelle spindelvertraging — een 22kW spindelmotor die van 6000 tpm naar nul gaat in minder dan twee seconden, bijvoorbeeld — gedraagt de motor zich als een generator en stuwt stroom terug naar de bus. De actieve front-end keert deze energie terug naar de 400V voeding in plaats van de busspanning te laten stijgen naar AL-7.

De effectiviteit van deze actieve regeneratie is waarom de PSM-45HVi is gespecificeerd voor grote machines met spindels met een hoge inertie; zonder dit zou de geregenereerde energie van een zware spindelvertraging een zeer grote ontladingsweerstand vereisen, en de warmtelast in de schakelkast tijdens een verschuiving van herhaalde spindelversnellingen en vertragingen zou ernstig zijn.

Ventilator Alarmen: AL-2 en AL-A in de HV Systeem Context

De PSM-45HVi gebruikt dezelfde dual-fan architectuur als de 200V alpha i PSM-familie, en de alarmseparatie tussen AL-2 (interne ventilator) en AL-A (externe heatsink ventilator) is nog urgenter bij 50kW uitgang dan bij lagere vermogensniveaus.

Bij 50kW is de warmte die wordt gegenereerd in de 1200V transistormodules onder nominale belasting aanzienlijk.

De externe heatsink ventilator (A90L-0001-0509) is het primaire mechanisme voor het verwijderen van deze warmte — hij blaast omgevingslucht door het vinnenblok van de heatsink waar de transistors op gemonteerd zijn. Als deze ventilator stopt (AL-A), stijgt de heatsink temperatuur snel. Hoe snel hangt af van de belasting: bij 50kW uitgang in een productie snede, is de temperatuurstijgingssnelheid zonder de ventilator aanzienlijk sneller dan bij gedeeltelijke belasting.

De marge tussen omgevingstemperatuur en de AL-3 (oververhitting heatsink) beveiligingsdrempel is binnen enkele minuten in plaats van uren opgebruikt. AL-A op een PSM-45HVi in productie is daarom een stop-en-onderzoek alarm, geen log-en-doorgaan alarm.

De interne ventilator (A90L-0001-0441#39) heeft een andere maar even belangrijke rol: hij beheert de thermische omgeving van de besturingsprintplaat in de behuizing van de module. De temperatuur van de printplaat beïnvloedt de betrouwbaarheid op lange termijn van elektrolytische condensatoren en andere temperatuurgevoelige componenten op het besturingsbord.

AL-2 (interne ventilator gestopt) vereist onmiddellijke ventilatorvervanging — voortgezet gebruik met een defecte interne ventilator versnelt de veroudering van besturingsbordcomponenten in een tempo dat de levensduur van de module meetbaar verkort.

Beide ventilatoren zijn afzonderlijk verkrijgbare reserveonderdelen en kunnen worden vervangen zonder de complete module uit te wisselen.

Eerste Generatie A06B-6120 Vandaag de Dag in Gebruik

De A06B-6120 eerste generatie HV aiPS serie werd geproduceerd in dezelfde periode als de A06B-6110 200V familie — ruwweg 2004 tot eind jaren 2000, voordat de A06B-6150 tweede generatie HV serie deze verving.

Machines gebouwd in dat productievenster naderen of overschrijden nu vijftien jaar dienst, wat betekent dat de PSM-45HVi eenheden die momenteel in gebruik zijn, de leeftijd bereiken waarop proactieve inspectie van thermische componenten en ventilatorvervanging economisch zinvol is.

Een ongeplande productiestop op een groot bewerkingscentrum — de typische machine voor PSM-45HVi — brengt aanzienlijk hogere urenkosten met zich mee dan een geplande onderhoudsstop.

FAQ

V1: Kan de PSM-45HVi worden gebruikt op een 480V Noord-Amerikaanse voeding naast een 400V Europese voeding?

Ja. Het 400–480V ingangsbereik omvat zowel de 400V voedingen die standaard zijn in Europa als de 480V (lijn-naar-lijn) driefasige voedingen die gebruikelijk zijn in Noord-Amerikaanse industriële faciliteiten. Zowel 50Hz als 60Hz worden ondersteund.

De actieve front-end van de module regelt de DC-busuitgang binnen 565–679V over dit gehele ingangsbereik, waardoor consistente prestaties worden gehandhaafd, ongeacht of de netvoeding 400V/50Hz of 480V/60Hz is.

V2: Wanneer de PSM-45HVi AL-3 (oververhitting heatsink) aangeeft, is dit altijd een koelingsfout, of kan het duiden op een falende transistor?

AL-3 wordt geactiveerd door een thermische sensor op de heatsink die zijn drempel overschrijdt. De meest voorkomende oorzaak is een koelingsfout — AL-A (externe ventilator gestopt) die is gemist of uitgesteld, of een geblokkeerde heatsink door ophoping van stof en spanen die de luchtstroom belemmeren.

Een falende transistor die een hogere dan normale ruststroom trekt, kan ook overmatige warmte genereren en uiteindelijk de heatsink temperatuur naar de AL-3 drempel duwen, zelfs met de ventilator die draait.

Als AL-3 optreedt met beide ventilatoren operationeel en de heatsink vinnen schoon zijn, verdienen de transistor modules inspectie. Als AL-A voorafging aan AL-3, herstel eerst de koeling; de AL-3 zal verdwijnen zodra de heatsink is afgekoeld, en de transistors kunnen onbeschadigd zijn als de oververhitting kortstondig was.

V3: Hoe verhoudt de eerste generatie A06B-6120 serie van de PSM-45HVi zich tot de tweede generatie HV aiPS modules? Is er een vervangingsaanduiding?

De tweede generatie alpha i HV PSM familie draagt de A06B-6150 serie aanduiding. De A06B-6150-H045 is het tweede generatie equivalent van de A06B-6120-H045, die dezelfde 50kW uitgang levert bij dezelfde 400–480V ingang en dezelfde 565–679V DC bus uitgang.

De twee zijn compatibel met dezelfde downstream alpha i HV versterkermodules (A06B-6127 SVM, A06B-6121 SPM). Het plaatsen van een A06B-6150-H045 als vervanging voor een defecte A06B-6120-H045 vereist geen parameterwijzigingen of bedradingsaanpassingen.

V4: De A06B-6120-H045 bedradingsprintplaat is A16B-2203-0637. Is dit hetzelfde bord als gebruikt in andere A06B-6120 serie modules?

De A16B-2203-0637 komt specifiek voor in de A06B-6120-H045. Andere A06B-6120 serie modules (verschillende vermogensklassen) kunnen verschillende bordnummers gebruiken.

Bij het inkopen van een bordniveau reparatie voor de H045, moet de aanduiding A16B-2203-0637 exact overeenkomen — het vervangen van een bord van een andere A06B-6120 variant is niet geschikt zonder verificatie dat de bordspecificaties overeenkomen.

Voor de meeste situaties in het veld is volledige unit uitwisseling praktischer dan het inkopen van een bordniveau reparatie.

V5: Welke AL-code verschijnt wanneer de ingang van de PSM-45HVi één fase verliest, en hoe moet dit worden onderzocht?

AL-E geeft aan dat de module een open-fase conditie heeft gedetecteerd — een van de drie AC ingangsfasen ontbreekt of is sterk verminderd. Onderzoeksstappen: controleer alle drie de ingangszekeringen individueel (een enkele fase open zekering is een veelvoorkomende oorzaak en is niet altijd zichtbaar door visuele inspectie alleen — gebruik een multimeter om continuïteit te bevestigen), controleer of de stroomonderbreker die de module voedt niet op één pool is uitgeschakeld, en meet de drie fasenspanningen bij de ingangsterminals van de PSM-45HVi onder belasting om een fout in de voedingskabel uit te sluiten. AL-E geeft geen interne PSM-fout aan; het is een gebeurtenis van voedingskwaliteit.
