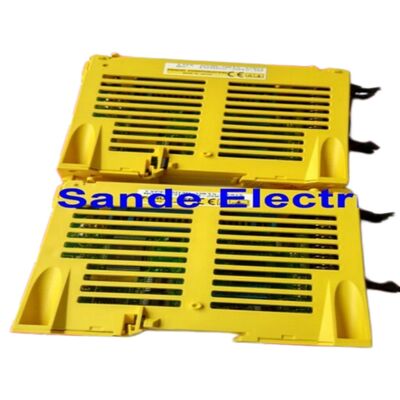

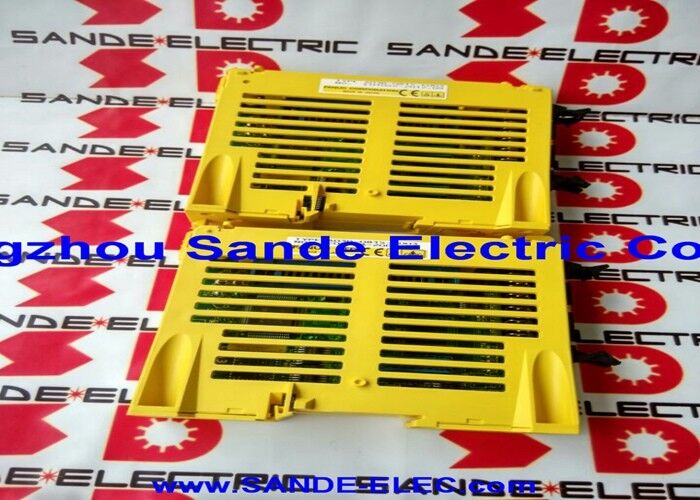

A06B-6132-H002 Fanuc Servo Versterkermodule A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 | I/O Link Beta i Servo Module — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, βiSV20 Serie, CNC

Overzicht

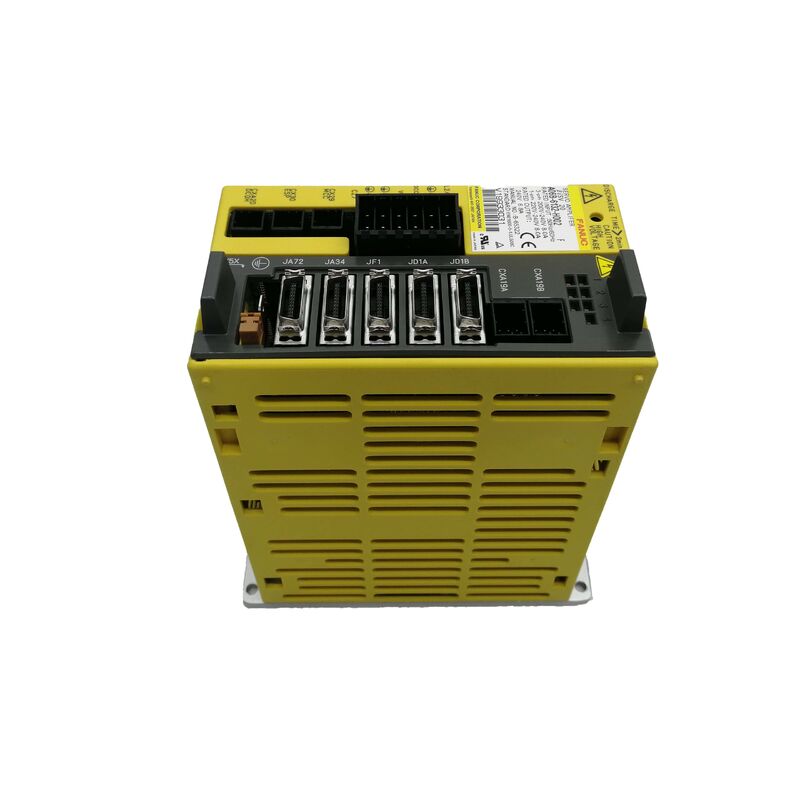

De Fanuc A06B-6132-H002 is een servo-versterkermodule uit de Beta i-serie, geconfigureerd voor Fanuc's I/O Link communicatie-interface, met een nominale spanning van 200–240V AC en een ingangsstroomcapaciteit van 8A en een uitgangsstroomcapaciteit van 6.8A.

Dit is de BSVM1-20i configuratie — de "20i" identificeert de uitgangsklasse binnen de Beta i-serie, ontworpen om Fanuc βi-serie servomotoren aan te drijven die worden gebruikt voor hulpassen, roterende assen en randapparatuur op CNC-werktuigmachines.

De Beta i servo-versterkers met I/O Link nemen een specifieke plaats in binnen Fanuc's drive-architectuur.

Waar de primaire machineassen doorgaans worden aangedreven door alpha-serie versterkers die via FSSB (Fanuc Serial Servo Bus) communiceren met de CNC, worden hulpassen, gereedschapswisselaars, palletsystemen en vierde-as draaitafels vaak aangedreven door Beta-serie drives die via het I/O Link-protocol worden aangesloten.

Dit scheidt de hulp-bewegingsbesturing van de primaire as servo-bus, waardoor de machinebouwer de hulp-drive onafhankelijk kan plaatsen en deze kan aansluiten via de PMM (Power Mate Manager) of rechtstreeks via I/O Link op compatibele Fanuc CNC-controllers, waaronder modellen uit de Series 15, 16, 18, 20, 21 en 0i.

Een belangrijk praktisch aandachtspunt bij de A06B-6132-H002 is de vereiste voor het laden van parameters. In tegenstelling tot drives die vooraf zijn ingesteld en direct na aansluiting werken, vereist de BSVM1-20i dat de motorspecifieke servo-parameters in de unit worden geladen voordat deze functioneert.

Dit is geen storing — het is opzettelijk ontworpen, waardoor dezelfde fysieke module kan worden geconfigureerd voor verschillende Beta i-motormodellen door de juiste parameter set te laden via de CNC of speciale parameter-laadsoftware. Een vervangende unit die zonder vooraf geladen parameters wordt geleverd, zal alarmen weergeven en weigeren te werken totdat de juiste parametergegevens zijn overgedragen.

Belangrijkste specificaties

I/O Link Interface — Beta As Architectuur in Fanuc CNC Systemen

Fanuc's I/O Link is een speciaal serieel communicatieprotocol dat randapparatuur, I/O-modules en Beta-serie servo-versterkers verbindt met Fanuc CNC-besturingen zonder posities op de hoofd FSSB servo-bus in te nemen.

Voor de A06B-6132-H002 betekent dit dat de versterker via de I/O Link-keten wordt aangesloten — de CNC communiceert motorcommando's en ontvangt feedback via deze interface in plaats van via de glasvezel FSSB die door alpha-serie versterkers op primaire assen wordt gebruikt.

In de praktijk van machineontwerp is de I/O Link Beta servo-configuratie de standaardoplossing voor vierde assen, turret-indexeermotoren, palletklemactuatoren en andere hulpassen waarbij de positioneringsnauwkeurigheidseisen consistent zijn met de capaciteiten van Beta-motoren en volledige bandbreedte FSSB-communicatie niet nodig is.

De CNC bestuurt deze assen via de PMM (Power Mate Manager) functie, waarbij ze worden behandeld als extra bestuurbare posities binnen de algehele machinebewegingssequentie.

De I/O Link-verbinding maakt ook communicatie mogelijk met andere I/O-apparaten op dezelfde link — drukknopstations, relais I/O-modules, extra Beta-drive modules — die allemaal dezelfde seriële keten delen en het totale aantal kabels in het besturingskast verminderen in vergelijking met individuele bedrade verbindingen.

Parameter laden — Essentieel voor ingebruikname

De parameterafhankelijkheid van de BSVM1-20i module is de enige operationele vereiste die het onderscheidt van plug-and-play drive-vervanging.

Parameters definiëren de motorspecifieke kenmerken die de drive nodig heeft om de motor correct te besturen: aantal poolparen, encoderresolutie, nominale stroom, maximale stroom, snelheidslusversterking, positielusversterking en een reeks andere motormodel-specifieke waarden.

Bij de eerste ingebruikname of na het vervangen van een defecte unit, worden de parameters geladen vanuit het parametergeheugen van de CNC naar het interne RAM van de BSVM1-20i via het I/O Link-communicatiepad.

De procedure omvat het invoeren van de parameter-schrijvingsmodus in de CNC, het selecteren van de Beta-drive-as en het uitvoeren van de parameter-initialisatiesequentie.

Eenmaal geladen, blijven de parameters behouden tijdens normale stroomcycli — ze gaan alleen verloren als de back-upbatterij in de module volledig ontlaadt of als een volledige parameter-initialisatie wordt uitgevoerd.

Veelgestelde vragen

V1: Wat gebeurt er als de A06B-6132-H002 wordt vervangen zonder eerst parameters te laden?

De drive zal servo-alarmen weergeven op het CNC-paneel en weigeren te werken. Veelvoorkomende alarmen zijn SV-401 (overstroomalarm) en SV-9001 of vergelijkbare initialisatiefouten, afhankelijk van de versie van de besturingssoftware. De drive is niet defect — hij heeft simpelweg geen motorconfiguratiegegevens.

Parameters moeten worden geladen vanuit de CNC-controller voordat de as kan werken. Zorg voor een parameter-back-up van de originele drive, of verkrijg de juiste parameter set voor het specifieke Beta-motortype uit de parameterdocumentatie van de machine vóór installatie.

V2: Welke CNC-besturingen zijn compatibel met de I/O Link-interface van de A06B-6132-H002?

De A06B-6132-H002 is compatibel met Fanuc CNC-besturingen die I/O Link servo-communicatie ondersteunen, waaronder Series 15 (latere versies), 16, 18, 20, 21 en 0i.

De specifieke PMM (Power Mate Manager) of I/O Link-asbesturingsfunctie moet zijn ingeschakeld in de software-opties van de CNC en de as moet zijn geconfigureerd in de besturingsparameters. Compatibiliteit met een specifieke machine moet worden geverifieerd aan de hand van de documentatie van de machinebouwer of de drive-compatibiliteitsmatrix van Fanuc.

V3: Welke Beta i-motormodellen kan de BSVM1-20i aansturen?

De BSVM1-20i is ontworpen voor het βiS 4 en βiS 8 motorbereik binnen de Beta i servo-motorfamilie, die de lagere tot middelhoge uitgangscapaciteit van de Beta-serie bestrijken.

De werkelijke compatibiliteit met motormodellen hangt af van de parameterconfiguratie die in de drive is geladen — de module kan worden ingesteld om verschillende Beta i-motovarianten binnen zijn stroombereik aan te drijven door de bijbehorende parameter set te laden. Bevestig het doelmotormodel aan de hand van de selectietabel voor Fanuc Beta-serie servo-versterkers.

V4: De ingangsstroom is 8A en de uitgang is 6.8A — waarom is de ingang hoger dan de uitgang?

De ingangsstroom wordt getrokken uit de AC-voeding, die de conversieverliezen in de gelijkrichter en de DC-bus condensatorbank, de eigen logische voeding van de drive en de regeneratieve ontladingscapaciteit omvat.

De uitgangsstroom van 6.8A is de continue AC-stroom die aan de motorwikkelingen wordt geleverd.

Het verschil is te wijten aan de verliezen in de vermogenselektronica (warmteafvoer in de schakeltransistoren) en de overhead van de interne circuits van de drive. De piekvermogenscapaciteit tijdens acceleratietransiënten overschrijdt de nominale continue uitgang.

V5: Kan de A06B-6132-H002 worden gerepareerd als de module defect raakt?

Ja. De BSVM1-20i heeft een goed gedocumenteerde circuitarchitectuur en wordt routinematig gerepareerd door Fanuc-getrainde servicecentra. Veelvoorkomende faalmodi zijn degradatie van condensatoren op de DC-bus, uitval van de uitgangstransistor (meestal door isolatiefalen van de motor kabel dat kortsluiting veroorzaakt) en uitval van de I/O Link-interfacecircuits door elektrische transiënten.

Een gerepareerde en geteste module met correct geladen parameters is functioneel gelijkwaardig aan een nieuwe module.

Uitwisselingsprogramma's — waarbij de defecte unit van de klant wordt gereviseerd en teruggestuurd, of een vooraf geteste unit wordt geleverd — zijn het standaard commerciële model voor het verkrijgen van A06B-6132-H002 vervangingen.
