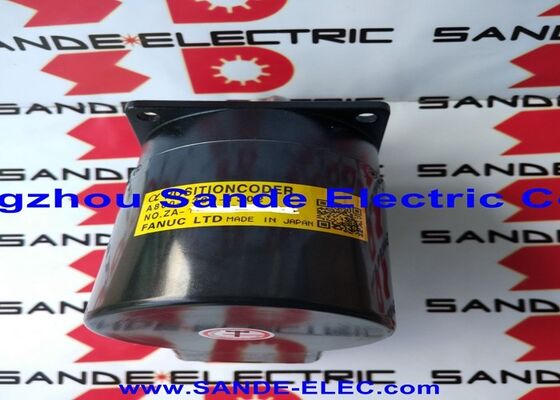

Gebruikte Fanuc A860-2109-T302 — Alpha i Series Spindelpositie-coder, 10.000 RPM, 68 mm Flens

Productoverzicht

Onderdeelnummer: A860-2109-T302

Ook gezocht als: A8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302

Producttype: Alpha i Series Spindelpositie-coder (Externe Spindel Encoder) Conditie: Gebruikt

Vervangt / Overschrijdt: A860-0309-T302

Classificatie: Fanuc Alpha i Series High-Speed Spindel Feedback Encoder — 10.000 RPM, 68 mm Vierkante Flens, 50 mm Centrale Boring, 17-pins Geïntegreerde Connector

Wat dit onderdeel werkelijk is

Voordat u bestelt, is één punt duidelijkheid verschuldigd. De A860-2109-T302 is een spindelpositie-coder — een externe roterende encoder die op de spindel van de machine is gemonteerd om positie- en snelheidsgegevens terug te voeren naar de Fanuc CNC. Het is geen servomotor en geen puls-coder ingebouwd in een motor. Het is een op zichzelf staande encoderunit die op de spindelneus of spindelbehuizing wordt geschroefd, rechtstreeks wordt gekoppeld aan de spindelas via de 50 mm centrale boring, en realtime rotatiefeedback naar het CNC-aandrijfsysteem verzendt via de 17-pins connector.

Spindelpositie-coders worden gebruikt op CNC-draaibanken, bewerkingscentra en meerassige machines waarbij de CNC de nauwkeurige spindelhoekpositie nodig heeft voor rigide tapping, Cs-contourregeling (spindel als C-as) en gesynchroniseerde draadsnijding. Zonder een functionerende spindel-coder zijn deze bewerkingen niet beschikbaar — de CNC kan de spindeloriëntatie of hoekpositie niet regelen, alleen de snelheid.

De A860-2109-T302 is de Alpha i-serie vervanging voor de oudere A860-0309-T302. De twee onderdelen zijn functioneel uitwisselbaar op compatibele machines — de nieuwere A860-2109-T302 is de huidige Fanuc productaanduiding voor deze positie-coder specificatie.

Technische Specificaties

Waarom Spindelpositie Feedback Belangrijk is

Een CNC-spindel zonder positiefeedback is een component met één truc — hij kan op een snelheid worden aangestuurd en zal op die snelheid draaien, maar de besturing heeft geen idee waar de spindelas zich op een bepaald moment bevindt. Die beperking sluit een aanzienlijk deel uit van wat moderne CNC-werktuigmachines moeten kunnen doen.

Rigide tapping vereist dat de spindel een exacte hoek-lineaire synchronisatie met de Z-as handhaaft tijdens de tappingcyclus. Terwijl het gereedschap daalt, moet de spindel met een snelheid draaien die precies is afgestemd op de voedingssnelheid en de spoed van de schroefdraad. Elke hoekpositiefout produceert een spoedfout in de schroefdraad — of een gebroken tap. De spindelpositie-coder levert de hoekfeedback die deze synchronisatie mogelijk maakt; zonder deze is rigide tapping niet beschikbaar en valt de machine terug op zwevende taphouders met hun inherente beperkingen op spoednauwkeurigheid.

Draadsnijden op draaibanken — enkelpuntsdraadsnijden — is afhankelijk van de spindelpositie-coder die elke omwenteling een referentiehoekpositie (de draadstartpuls) identificeert, zodat het snijgereedschap bij elke doorgang precies op dezelfde hoekpositie aangrijpt. Meerstrengige schroefdraden en precisie Acme- of buttress-schroefdraden vereisen deze synchronisatie over meerdere doorgangen. De A860-2109-T302 levert de per-omwenteling positie-referentie die de CNC voor deze functie gebruikt.

Cs-contourregeling — de spindel die functioneert als een geregelde C-as voor frees- en contourbewerkingen op draai-bewerkingscentra en multi-assige machines — vereist dat de spindel zich gedraagt als een servo-as. Hoekpositie moet worden aangestuurd, aangehouden en geïnterpoleerd met de lineaire assen. Een snelheidsensor is niet voldoende; positiefeedback op spindel-servo resolutie is vereist. De spindelpositie-coder overbrugt de kloof tussen de spindelaandrijving en de as-interpolatiemotor van de CNC.

Met een maximale snelheid van 10.000 tpm, dekt de A860-2109-T302 het volledige snelheidsbereik van hoogwaardige bewerkings- en draaibanken. De meeste productie CNC-spindels die een externe positie-coder van dit type gebruiken, werken met pieksnelheden tussen 6.000 en 12.000 tpm — de A860-2109-T302 valt comfortabel binnen dit bereik en levert geldige feedbackgegevens van langzame C-as contouring bij bijna nul tpm tot maximale metaalverwijdering.

Gebruikte Conditie — Wat Dat Hier Betekent

Deze A860-2109-T302 is een gebruikte unit. Dat wordt duidelijk vermeld omdat het ertoe doet wanneer het betreffende onderdeel feedback levert aan een CNC-spindel waarop de nauwkeurigheid van draadsnijden en tapping afhankelijk is.

Gebruikte spindel-coders hebben een geldige plaats in de aftermarket. De A860-2109-T302 is een optisch gebaseerde roterende encoder — wanneer hij werkt, werkt hij nauwkeurig. Er is geen slijcemechanisme in een correct functionerende encoder die zijn resolutie of nauwkeurigheid na verloop van tijd degradeert. Wat faalt bij gebruikte encoders is fysiek: verontreiniging op de optische schijf, beschadigde lagers, verbogen of gecorrodeerde connectorpinnen, gebarsten behuizing door impact, of beschadigde kabel en connector door herhaaldelijk buigen. Dit zijn inspecteerbare omstandigheden.

Een gebruikte A860-2109-T302 die is geïnspecteerd op schijfconditie, connectorintegriteit en lagergevoel, en die geen bewijs van koelmiddelinbraak in het optische gedeelte vertoont, is een functionele unit die dezelfde feedbacknauwkeurigheid kan leveren als een nieuwe. Voor een machine die stilstaat en een spindel-coder nodig heeft om weer in productie te komen — zonder de doorlooptijd en kosten van een nieuwe unit — is een goede gebruikte A860-2109-T302 de praktische oplossing.

Kopers die zekerheid van nul-geaccumuleerde-uren nodig hebben, moeten een nieuwe unit specificeren. Kopers die een bevestigd defecte encoder vervangen om een machine weer in productie te nemen, en die de technische vaardigheid hebben om de functie bij ingebruikname te verifiëren, zullen een gebruikte unit volledig passend vinden.

A860-2109-T302 vs A860-0309-T302: Supersessie Uitgelegd

De A860-0309-T302 is de oudere aanduiding voor dezelfde positie-coder specificatie — het onderdeelnummer dat voorkomt in de originele machine documentatie en onderdelenlijsten voor machines die zijn gebouwd toen de originele Alpha-serie actueel was. De A860-2109-T302 is de huidige Fanuc productaanduiding, uitgebracht als onderdeel van de Alpha i encoder serie update.

De twee onderdelen zijn functioneel uitwisselbaar op compatibele machines. Als de machine documentatie vraagt om een A860-0309-T302, is de A860-2109-T302 de juiste vervanging. De fysieke montageafmetingen (68 mm vierkante flens, 50 mm centrale boring), connector pin-out (17-pins) en CNC-interface zijn hetzelfde. Geen parameterwijzigingen of bedradingsaanpassingen zijn vereist bij het vervangen van A860-2109-T302 door A860-0309-T302.

Deze supersessie is de reden waarom de A860-2109-T302 verschijnt in zoekopdrachten voor beide onderdeelnummers — het dekt de geïnstalleerde basis van machines die oorspronkelijk met een van beide aanduidingen zijn gespecificeerd.

Installatie en Integratie

De A860-2109-T302 wordt op de spindel gemonteerd via de 68 mm vierkante boutpatroonflens en koppelt aan de spindelas via de 50 mm centrale boring. Op de meeste machines verbindt een koppelingsonderdeel — typisch een balg- of schijftype flexibele koppeling — de encoderboring met de spindelas journal, waarbij kleine hoek- en axiale misalignering wordt opgevangen en rotatiebeweging nauwkeurig wordt overgebracht. Het koppelingsontwerp is belangrijk: een stijve verbinding op een as met enige slag zal cyclische belasting op de encoderlagers uitoefenen en hun levensduur verkorten.

De 17-pins geïntegreerde connector accepteert de standaard Fanuc Alpha i encoderkabel. Kabelgeleiding moet scherpe bochten dicht bij de connectorbehuizing vermijden en moet worden vastgezet zodat de kabel niet bij elke spindelstart-stop cyclus buigt. De afdichting van de connector moet bij installatie worden gecontroleerd — de spindelomgeving bevat doorgaans koelmiddeldamp, en een lekkende connectorafdichting laat verontreiniging na verloop van tijd bij de pinnen komen.

Verifieer na installatie de werking van de spindel-coder met de spindeldiagnoseschermen van de Fanuc CNC voordat u de productie start. Bevestig dat de positiefeedbacktelling correct oploopt naarmate de spindel in beide richtingen roteert, en dat het één-per-omwenteling referesignaal wordt gedetecteerd. Op systemen waar de C-as of rigide tapping was uitgeschakeld vanwege een defecte encoder, schakelt u die functies weer in de CNC-parameters in volgens de ingebruikname documentatie van de machinebouwer.

Compatibele CNC-systemen en Versterkers

De A860-2109-T302 is ontworpen voor integratie met Fanuc αi-serie spindelversterkers (αiSP) en is compatibel met Fanuc CNC Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B en 32i. Het is de standaard spindelpositie-coder voor machines die Fanuc αi spindelaandrijvingen gebruiken waarbij externe spindelfeedback vereist is.

Niet alle Fanuc-gestuurde machines vereisen een externe spindel-coder — sommige spindelmotorconfiguraties gebruiken een encoder die in de spindelmotor zelf is ingebouwd. De A860-2109-T302 is voor extern gemonteerde spindelpositie-feedback, waarbij de encoder gescheiden is van de spindelmotor en rechtstreeks aan de spindelas wordt gekoppeld. Als de machine momenteel geen externe encoder heeft en spindelpositioneringsfuncties niet vereist zijn, is er geen positie-coder nodig. Als rigide tapping, synchronisatie van draadsnijden of Cs-contourregeling vereist zijn en de machine is ontworpen voor een externe coder, dan is de A860-2109-T302 het onderdeel.

Typische Toepassingen

CNC draaibanken rigide tapping en draadsnijden. Enkelpuntsdraadsnijden en rigide tapping cycli op CNC-draaibanken en draaibanken bestuurd door Fanuc αi-systemen, waarbij de spindelpositie-coder de per-omwenteling referentie- en hoekpositiegegevens levert die de CNC interpoleert ten opzichte van de Z-as beweging.

Bewerkingscentrum rigide tapping. Gesynchroniseerde tapping cycli op verticale en horizontale bewerkingscentra waarbij de A860-2109-T302 extern op de spindel is gemonteerd om de positiefeedback te leveren die rigide tapping vereist. Elimineert de noodzaak van span-compressie taphouders en levert een consistentere controle van de draaddiepte.

Multi-task machine en draai-freescentrum Cs-as regeling. Spindel-als-C-as contourbewerkingen op draai-freescentra en multi-assige machines, waarbij de spindel wordt geïnterpoleerd als een geregelde roterende as voor frezen, boren en contouren op excentrische posities. Vereist spindelpositiefeedback op servo-resolutie — de functie die de A860-2109-T302 levert.

Hogesnelheids bewerkingscentrum spindels. Spindelpositiefeedback op bewerkingscentra met spindelsnelheden tot 10.000 tpm, waarbij de nominale snelheid van de encoder overeenkomt met het volledige werkbereik van de spindel en geldige feedbackgegevens levert over het gehele snelheidsbereik.

FAQ

V1: Is de A860-2109-T302 een servomotor of een encoder?

Het is een externe spindelpositie-coder (encoder) — geen servomotor. Het is een op zichzelf staand roterend feedbackapparaat dat op de spindel van de machine wordt gemonteerd en hoekpositie- en snelheidsgegevens naar de Fanuc CNC stuurt via de αi spindelversterker. Het wordt gebruikt om rigide tapping, gesynchroniseerd draadsnijden en Cs-contourregeling op CNC-draaibanken en bewerkingscentra mogelijk te maken. Het A860-voorvoegsel op Fanuc onderdeelnummers identificeert consequent encoders en feedbackapparaten, geen motoren (die het A06B-voorvoegsel dragen).

V2: Zal de A860-2109-T302 de oudere A860-0309-T302 direct vervangen?

Ja — de A860-2109-T302 is de huidige Alpha i-serie opvolger van de A860-0309-T302 en is een directe functionele vervanging. De montageafmetingen (68 mm vierkante flens, 50 mm boring), connectortype (17-pins) en CNC-interface zijn identiek. Geen bedradingswijzigingen of parameterwijzigingen zijn nodig bij het vervangen van A860-2109-T302 door A860-0309-T302. Als de onderdelenlijst van uw machine A860-0309-T302 toont, bestel dan de A860-2109-T302 met vertrouwen.

V3: Welke CNC-functies worden onbeschikbaar wanneer deze encoder defect raakt?

Een defecte of ontbrekende A860-2109-T302 schakelt elke CNC-functie uit die spindelhoekpositiefeedback vereist. Op de meeste machines zijn dan rigide tapping, synchronisatie van enkelpuntsdraadsnijden en Cs-contourregeling allemaal onbeschikbaar totdat de encoder is vervangen. Alleen-snelheid spindelbediening (constante RPM snijden) wordt doorgaans niet beïnvloed, aangezien die functie gebruikmaakt van de eigen snelheidsfeedback van de spindelversterker, niet van de externe positie-coder.

V4: Brengt het kopen van een gebruikte encoder extra risico met zich mee in vergelijking met een nieuwe unit?

Er bestaat enig risico, maar het is beheersbaar. Roterende optische encoders slijten niet bij normaal gebruik — wat faalt is fysieke schade: verontreinigde optische schijf, lagerdefect door verkeerde uitlijning, of connectorcorrosie door blootstelling aan koelmiddel. Een gebruikte encoder die is geïnspecteerd en geen van deze omstandigheden vertoont, zal identiek presteren als een nieuwe. De praktische aanpak is om de functie onmiddellijk na installatie te verifiëren met behulp van het spindeldiagnosescherm van de CNC voordat de machine weer in productie wordt genomen. Als de encoder niet correct reageert, is het probleem onmiddellijk zichtbaar en kan de unit worden geretourneerd of omgeruild.

V5: Werkt de A860-2109-T302 met alle Fanuc CNC-controllers?

Het is compatibel met Fanuc αi-serie spindelversterkers en de CNC-platforms waarop ze draaien — Series 0i-D/F, 16i, 18i, 21i, 30i, 31i en 32i. Het is niet compatibel met originele α-serie (niet-i) versterkers of met Fanuc β-serie spindelaandrijvingen, die verschillende encoder interface protocollen gebruiken. Controleer voordat u bestelt of de spindelversterker van de machine een αiSP unit is en of de bestaande bedrading de standaard 17-pins Alpha i encoderkabel is.
