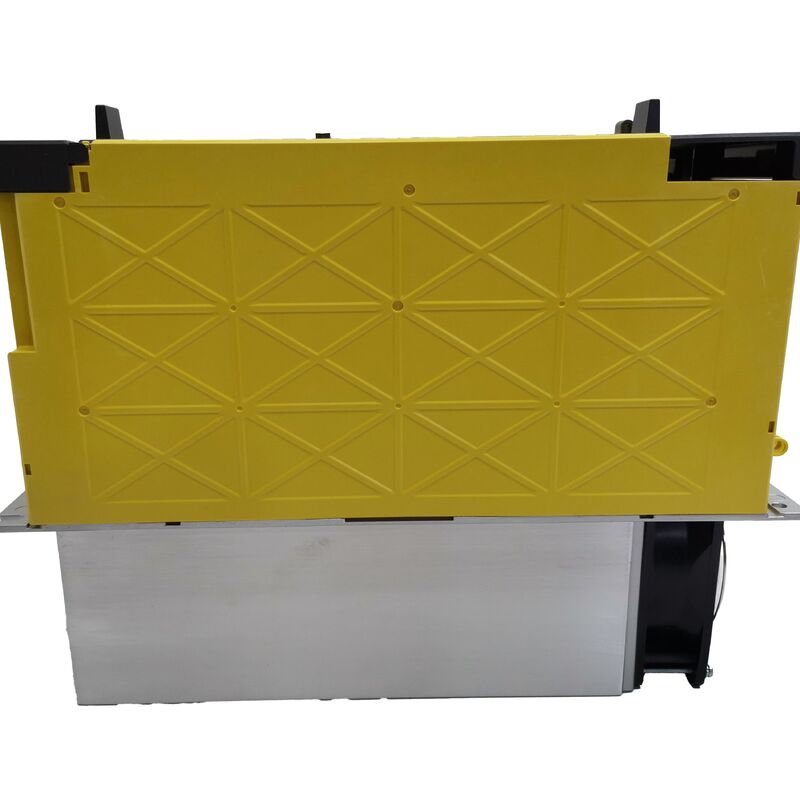

A06B-6140-H030 Fanuc servoversterker module A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 | Alpha i aiPS-30 Voeding Module — 35 kW / 44 kVA / Regeneratief / 200–240V

Kastvoeding Fundament — Wat de aiPS-30 Doet

De A06B-6140-H030 is de aiPS-30 — de 35 kW Alpha i Voedingsmodule in FANUC's A06B-6140 familie. In de Alpha i drive architectuur is de PSM het stroomfundament voor de gehele drive kast: het zet de binnenkomende driefasige wisselstroom om in de gereguleerde DC-busspanning die elke aangesloten Alpha i servo-versterkermodule (αiSVM) en spindelversterkermodule (αiSPM) afneemt. De PSM is geen enkele-as drive; het is de gedeelde stroombron die alle assen mogelijk maakt.

Met een nominaal uitgangsvermogen van 35 kW met een apparatuurcapaciteit van 44 kVA en ondersteuning voor maximaal 64 kW gecombineerd motorvermogen, neemt de aiPS-30 het grotere einde van het Alpha i voedingsbereik in beslag. Het plafond van 64 kW motorvermogen — aanzienlijk boven de continue nominale waarde van 35 kW — weerspiegelt de gecombineerde kortetermijn piekbelasting tijdens multi-as acceleratie, die tegelijkertijd alle aangesloten modules belast.

Regeneratieve regeling is wat de Alpha i PSM onderscheidt van een passieve gelijkrichter. Tijdens motorvertraging stroomt kinetische energie terug van de motoren via de drive modules naar de DC-bus. Een passief systeem moet deze energie afvoeren in remweerstanden. De actieve regeneratieve trap van de aiPS-30 stuurt deze energie terug naar de wisselstroomtoevoer — waardoor het energieverbruik wordt verminderd en de thermische beheersingsproblemen die gepaard gaan met de werking van remweerstanden worden geëlimineerd.

Belangrijkste Specificaties

aiPS-30 vs Grotere Alpha i PSM Modellen

De A06B-6140 familie omvat een reeks aiPS modules met verschillende uitgangsvermogens. De -H030 (aiPS-30 met 35 kW / 44 kVA) is gepositioneerd voor middelgrote tot grote multi-as configuraties. Het selecteren van de juiste PSM-rating voor een specifieke drive configuratie vereist het berekenen van de som van de continue vraag van de aangesloten drive modules — niet alleen hun piekwaarden. Een ondermaatse PSM slaat uit onder aanhoudende productielasten; een overmaatse PSM vertegenwoordigt onnodige kosten zonder functioneel voordeel.

Veelgestelde Vragen

V1: Wat geeft de aanduiding aiPS-30 aan?

aiPS identificeert dit als een Alpha i Voedingsmodule — de DC-bus stroombron op kastniveau voor Alpha i drive systemen, geen servo- of spindel-asversterker. De "30" identificeert de vermogensklasse binnen de aiPS-familie. Met een nominaal uitgangsvermogen van 35 kW en een hoofdcircuitcapaciteit van 44 kVA, bedient de aiPS-30 middelgrote tot grote multi-as drive kasten.

V2: Waarom is regeneratieve regeling belangrijk in een PSM?

Regeneratieve regeling stelt vertragende motoren in staat om remenergie terug te sturen naar de wisselstroomtoevoer in plaats van deze als warmte af te voeren in remweerstanden. Dit vermindert de koelingsvereisten van de kast en het energieverbruik. Het vereenvoudigt ook het ontwerp van de drive kast — geen remweerstand, geen thermische uitschakeling, geen dimensioneringsberekening voor weerstandsvermogen. Voor machines met frequente vertragingscycli met hoge inertie zijn de energiebesparingen meetbaar.

V3: Wat is het verschil tussen het nominale uitgangsvermogen van 35 kW en het motorvermogen van 64 kW?

De 35 kW is het continue duurzame uitgangsvermogen van de PSM. Het maximale motorvermogen van 64 kW weerspiegelt de gecombineerde kortetermijn piekbelasting die wordt ondersteund tijdens gelijktijdige multi-as acceleratie. Het drive systeem is ontworpen om korte piekbelastingen boven de continue rating te verwerken — uit de energie opgeslagen in de DC-bus condensatoren en uit kortetermijn overbelasting van de voeding — voordat thermische beveiligingslimieten van toepassing zijn.

V4: Hoe wordt de juiste aiPS-rating geselecteerd voor een specifieke machine?

Tel de continue stroomvraag van alle aangesloten αiSVM en αiSPM modules op onder de typische productiedienstcyclus van de machine. Dit totaal moet binnen het nominale uitgangsvermogen van 35 kW van de PSM vallen. Het plafond van 64 kW motorvermogen biedt ruimte voor acceleratiepieken, maar is niet de continue dimensioneringsfiguur. Een ondermaatse aiPS zal uitschakelen bij aanhoudende productielasten.

V5: Vereist het vervangen van de aiPS-30 CNC-parameterwijzigingen?

Nee. De PSM slaat geen CNC-parameters of asconfiguratie op. Na fysieke vervanging, herstel de stroom en verifieer de juiste DC-busspanning op de aangesloten drive modules voordat u de assen inschakelt. Controleer de FSSB communicatielink van de CNC naar de drive keten is intact — een aiPS vervanging die de kabelroutering verstoort, kan communicatiefouten introduceren die niet gerelateerd lijken aan de PSM-wissel.
