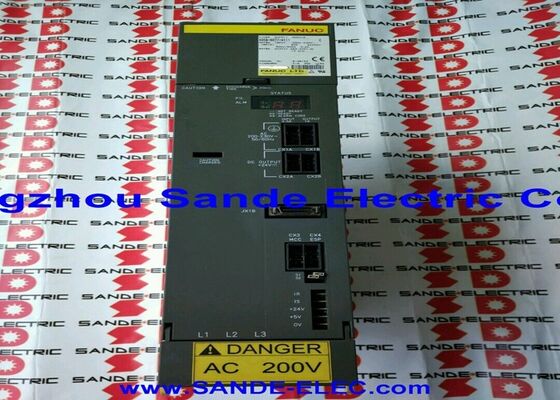

Fanuc A06B-6240-H306 Power Supply Module Gebruikt Nice Ao6B-624o-H3o6 A06B6240H306 voorraadprijs

Fanuc A06B-6240-H306∙ Alpha i Drie-assige Servo Versterker Module αiSV 20/20/40-B 6.5A / 6.5A / 13A, 283339V DC, FSSB, CNC 30i / 31i / 32i-B

Overzicht

DeFanuc A06B-6240-H306is een drie-assige servoversterkermodule van de αiSV-B-serie ¢ de evolutie van de B-generatie van het alfa i-servo-aandrijvingsplatform van Fanuc,met een vermogen van meer dan 50 W,.

De asymmetrische stroomclassificatie van de machine twee 6,5A-uitgangskanalen op de as L en M, die op de as N tot 13A stijgen waarbij twee lichtere assen en één zwaardere as (of een roterende vierde as) een gemeenschappelijke driekanalen aandrijving kunnen delen zonder elk kanaal te specifiek te maken.

De A06B-6240-H306 behoort tot de A06B-6240-serie, die Fanuc's B-generatie upgrade van de eerdere A06B-6114-serie vertegenwoordigt.

De overstap van de H103/H114 i-generatie naar de H123/H124/H3xx B-generatie heeft geleid tot verbeteringen van de vermogendichtheid, energie-efficiëntie,en compatibiliteit met de 30i/31i/32i-B CNC-platforms die Fanuc heeft gepositioneerd voor de meest veeleisende toepassingen van zijn werktuigmachines.

Waar de eerdere i-generatie de 16i/18i/21i- en 0i-besturingsfamilies bediende, is de B-generatie gericht op de high-end 30i/31i/32i-B-besturingssystemen die in vijfassige bewerkingscentra worden gebruikt.met een vermogen van niet meer dan 50 kW, grote draaicentrums en complexe flexibele productiecellen met meerdere pallets.

Het samenvoegen van drie assen in één module heeft een directe invloed op de ruimte van de kast en de kosten van het systeem.

In plaats van drie afzonderlijke SVM1-modules met één as,de A06B-6240-H306 biedt dezelfde drie-kanaal aandrijving in een enkele behuizing die stroom haalt van de gedeelde gelijkstroombus die wordt geleverd door de αiPS-voedingsmodule.

For machine builders designing compact electrical cabinets — a priority on shop-floor equipment that has steadily shrunk in the past two decades — this consolidation translates to more usable cabinet volume for other components, kortere bedrading tussen modules en minder verbindingen om te onderhouden.

Alle drie de assen communiceren met de CNC via een enkele FSSB optische vezel daisy-kettingde A06B-6240-H306 en N-assen worden elk afzonderlijk aangesproken door de FSSB-configuratie van de CNC, en elk reageert onafhankelijk binnen de module.

De interne architectuur van de module verzorgt de drie-assige stroomregeling, IPM gate drive en encoder feedback voor alle drie de kanalen.terwijl elke as wordt gepresenteerd als een onafhankelijke gecontroleerde entiteit voor de berekening van de servo-lus van de CNC.

Belangrijkste specificaties

Generatie αiSV-B What the B Designation Means

Fanuc's B-benaming op de αiSV-B-serie is niet cosmetisch.De A06B-6240-serie bevat verbeteringen in het circuitontwerp ten opzichte van de A06B-6114 i-generatie die schakelverliezen in IPM-transistorstadiums verminderen, het thermisch beheer van de aandrijving verbeteren bij aanhoudende hoge stroomvraag en de integratie met de servo-besturingsvereisten van de 30i/31i/32i-B CNC verskerpen.

Deze verbeteringen zijn van het grootste belang in toepassingen waarbij de servoassen gedurende langere tijd dicht bij hun nominale stroom werken.of meerassige interpolatie waarbij alle drie de kanalen tegelijkertijd stroom opnemen.

De B-generatie heeft ook herziene beschermingsdrempels en alarmmethoden die aansluiten bij de uitgebreide diagnostische mogelijkheden van de 30i/31i/32i-B CNC.

Wanneer een overstroom, overtemperatuur of IPM fout optreedt,de alarmcode van de versterker verschijnt op het servo onderhoudsscherm van de CNC met meer gedetailleerde informatie dan de eerdere i-generatie, waardoor de foutisolatie tijdens het onderhoud versneld wordt.

The LED indicator on the front panel of the A06B-6240-H306 provides a quick visual reference for field technicians without needing to navigate into the CNC's maintenance screens — a practical time-saving feature when an amplifier fault stops the machine in a production environment.

Integratie op drie axes: praktische voordelen

Een bewerkingscentrum met X-, Y- en Z-assen aangedreven door alfa-i-servomotoren in het klein- tot middelmatig koppelbereik kan alle drie de assen bedienen door een enkele A06B-6240-H306.

De alternatieve drie A06B-6240-H123 (αiSV 20-B eenassige) modules zouden drie afzonderlijke module-slots bezetten en drie sets DC-busstaafverbindingen binnen het aandrijflijnrek vereisen.

De H306 bereikt dezelfde drieassige aandrijving met één set gelijkstroombusverbindingen, één batterijunit en één FSSB-vezelketensegment.

De asymmetrische stroomrating (20A transistor op L en M, 40A transistor op N) is een opzettelijke productbeslissing:het omvat de gemeenschappelijke machineconfiguratie waarbij twee lichtere assen en een zwaardere as zijn gegroepeerd.

Als alle drie de assen de 13A-classificatie (40A-transistor) vereisen, zijn de drieassige H307- of individuele eenassige modules de geschikte selectie.

Voordat de H306 wordt gespecificeerd voor een retrofit of reparatie, moet de piek- en de continue stroomvraag van elke motor die is aangesloten op de assen L, M en N worden gecontroleerd op basis van de nominale waarde per as van de module.

FSSB in de context van de B-generatie

De FSSB-optische vezelverbinding die de 30i/31i/32i-B CNC verbindt met de A06B-6240-H306 werkt met een hogere communicatiebandbreedte dan de FSSB-implementatie in de eerdere 16i/18i-generatie schijven.

This is not visible as a specification difference in the amplifier hardware per se — the same fibre connectors and cable types are used — but the CNC's servo card on the 30i/31i/32i-B platform has been designed to take advantage of the FSSB bandwidth for faster servo data exchange, die de nauwere foutbegrotingen ondersteunt die de hoge nauwkeurigheid van de contouren van deze controles vereist.

De drie assen binnen de A06B-6240-H306 bezetten elk één slot voor de FSSB-as.

De FSSB-configuratie van de CNC geeft bij het opstarten van het systeem aan elke slot in de glasvezelketen een asnummer.de CNC identificeert alle drie binnen dezelfde module en onderhoudt onafhankelijke servo-lussen voor elk.

Als een as een fout krijgt, blijven de andere twee beschikbaar, afhankelijk van het type fout en de veiligheidsinstelling van de machine.

Foutdiagnosticatie en onderhoudscomponenten

Het 7-segment LED-scherm op het voorpaneel van de A06B-6240-H306 toont de aandrijfsituatie en alarmmethoden.Alarmtoestanden tonen alfanumerieke codes die verwijzen naar specifieke foutcategorieënDe meest voorkomende storingspatronen zijn:

Alarm 6 / Alarm b Overstromingsfout of IPM-fout op één of meer assen.

Controleer de motorstroomkabels op afbrekende isolatie, de motorwindingweerstand voor kortsluitingen tussen fasen of op de grond en de verbindingsintegriteit bij de motorkoppelbox.

Een IPM-fout die aanhoudt met de motor losgesloten wijst naar een mislukte transistormodule in de aandrijving.

Alarm 5 (LVDC)¢ lage gelijkstroomspanning van de bus van de aiPS-toevoer.

De aiPS en de H306 delen dezelfde gelijkstroombus; een stroomvoorzieningskwestie treft alle modules op de bus gelijktijdig.

Alarm 1 (FAL)De ventilator in de H306 is apart verkrijgbaar en kan worden vervangen zonder de hele module te vervangen.

Controleer de ventilatorconnectoren voordat u de module veroordeelt voor een ventilatorfout.

Op het niveau van het onderdeel, de IPM-transistormodules voor elke as, de interne koelventilator, de encoderbatterij,en de DC-busbeschermers zijn als afzonderlijke onderdelen verkrijgbaar en kunnen door gekwalificeerde service-ingenieurs worden vervangen tijdens een moduleoverzichten, waardoor de levensduur van het apparaat wordt verlengd zonder volledige modulewisseling.

Veelgestelde vragen

V1: Kan de A06B-6240-H306 naast de alfa-i-motoren ook beta-i-motoren (βiS) aandrijven?

Ja, beta-i-seriesmotoren die binnen de huidige ratings van elke as vallen, in het bijzonder de lichtere βiS-motoren (0.4, 0.5, 1, 2 kW klasse) die wordt gekoppeld aan de 6,5A-uitgang van de L- en M-as,en middelgrote βiS-motoren die compatibel zijn met de 13A van de N-as, kunnen worden aangedreven door de H306 met de juiste motortypeparameter-invoeringen in de servo-configuratie van de CNC.

Bevestig de nominale stroom van de specifieke βiS-motor tegen het toepasselijke askanaal voordat deze wordt aangesloten.

V2: Kan de A06B-6240-H306 worden gemengd met A06B-6114-H1xx i-generatie SVM-modules op dezelfde aandrijvingsbus?

De A06B-6240 B-generatie-serie werkt met de αiPS-stroomvoorraden van de A06B-6200-serie en maakt gebruik van de stroomverdelingsarchitectuur van het 30i/31i/32i-B-systeem.De A06B-6114 i-generatie-serie werkt met A06B-6110 serie aiPS stroomvoorzieningen.

De twee generaties hebben verschillende DC-bus-hardware-interfaces en verschillende stroomverdeling, en ze kunnen niet dezelfde aandrijvingsbus of stroomtoevoer delen binnen één systeem.

Bij eventuele retrofit die SVM-modules van generatie i vervangt door H306-modules van generatie B moet ook rekening worden gehouden met de compatibiliteit van de voedingsbron.

V3: Wat is de juiste aanpak wanneer een van de drie assen in de A06B-6240-H306 een fout ontwikkelt en de andere twee normaal functioneren?

Eerst moet u bepalen of de fout in de motor, de motorstroomkabel of de versterker zelf zit.Ontkoppelen van de stroomkabel van de motor met de verstoorde as op het aansluitpunt van de versterker en het vermogen op de CNC, indien het alarm verdwijnt met de motor uitgeschakeldDe fout zit in de motor of de kabel, niet in de versterker.

Als het alarm blijft met de motor los, is het transistorstadium of het besturingscircuit van de versterker voor die as uitgevallen en moet de module onderhouden of vervangen worden.

De twee functionerende assen kunnen tijdens de diagnose actief blijven zolang de veiligheidslogica van de machine een gedeeltelijk alarmerend aandrijfsysteem toestaat.maar de productie op de gebrekkige as kan niet worden hervat totdat de fout is opgelost.

V4: Welke parameters moeten worden ingesteld bij de vervanging van een defecte A06B-6240-H306 door een nieuwe of gerenoveerde eenheid?

De servo-parameters die de versterker rechtstreeks verbinden met de specifieke motoren worden opgeslagen in de CNC.niet in de versterker, dus een rechte versterker vervanging (zelfde H306 tot H306) vereist meestal geen parameter wijzigingen, mits de hardwareconfiguratie van de vervangende eenheid overeenkomt met die van het origineel.

Na de montage van een nieuwe versterker moet echter worden gecontroleerd of de initialisatie van de versterker van de CNC is voltooid zonder alarm SV5136 (motortypeschade) of SV5061 (servofoutoverstroming).Controleer de astoewijzing van de FSSB via het servo-onderhoudsscherm om te bevestigen dat alle drie de assen correct zijn geïdentificeerd.

Als de vervangende eenheid een andere hardware-herziening heeft, raadpleegt u de begeleiding voor het opstarten van de Fanuc-servo voor eventuele herzieningsspecifieke parameternotes.

V5: Hoe beïnvloedt de nominale invoerstroom van 34A van de A06B-6240-H306 de afmeting van de αiPS-stroomvoorziening voor een multi-drive-kast?

De αiPS-stroomtoevoer moet de som van de nominale invoerstromen van alle door haar aangeleverde SVM- en αiSP-modules verwerken.

De H306's 34A is de nominale piek inbrengstrekking. In de praktijk is de gemiddelde stroom bij typische snijbelastingen lager.maar het αiPS moet zo groot zijn dat het in het slechtste geval de gelijktijdige piekvraag van alle aangesloten modules kan leveren.

Voor een kast met één H306 plus een spindelmodule, voeg de 34A van de H306 toe aan de nominale invoer van de spindelmodule, en pas een systeemvraagfactor toe (meestal 0,7·0.8 voor gelijktijdig zwaar werk op alle assen), en selecteer de αiPS die deze gecombineerde vraag overschrijdt.

Het ondermaat van het αiPS ten opzichte van de gecombineerde module-invoerstroom veroorzaakt LVDC-alarmen onder zware gelijktijdige asbelasting.
