Fanuc A06B-6200-H008 | αiPS-7.5 Voeding Module — 200–240VAC / 33A Ingang, 283–339VDC / 9.4kW Uitgang, Energie Terugwinning, αi-B Serie

Overzicht

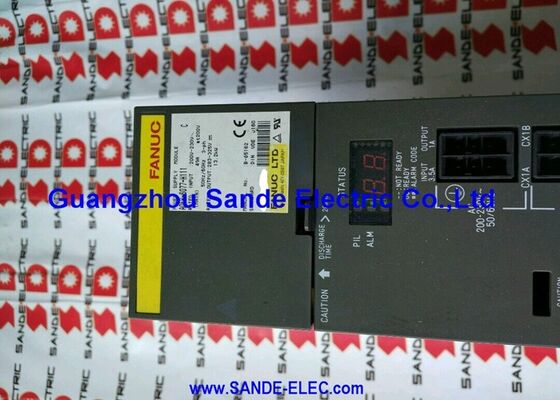

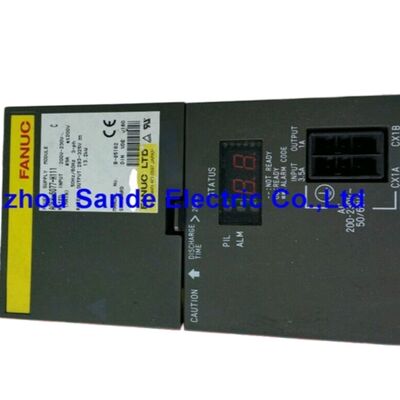

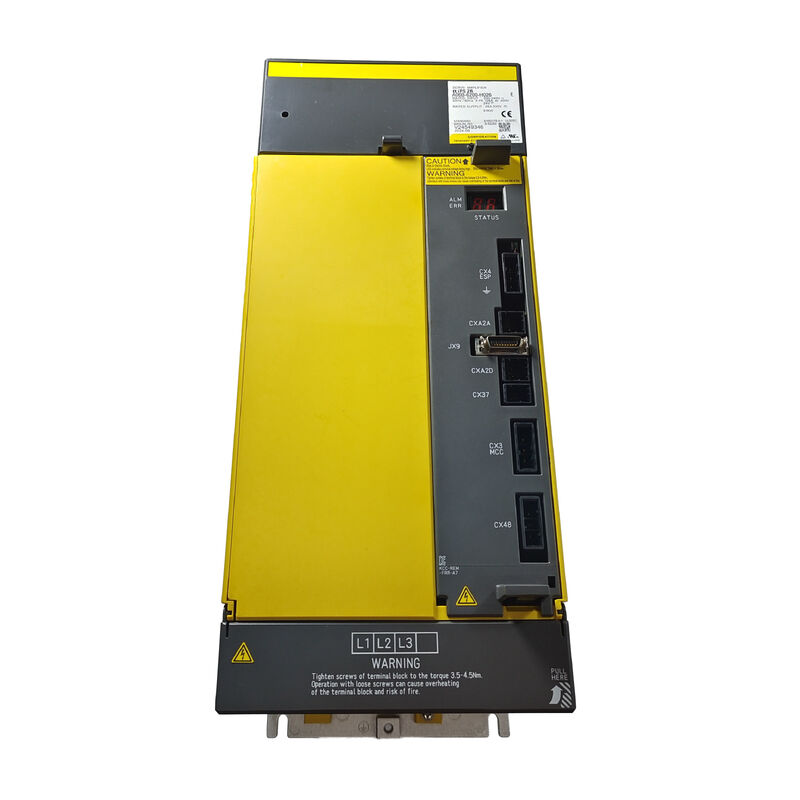

De Fanuc A06B-6200-H008 is de αiPS-7.5, een compacte αiPS-B serie voeding module die driefasige 200–240VAC bij 33A omzet naar een 283–339VDC bus met een nominaal vermogen van 9.4kW, met actieve energie terugwinning.

Als de instap- tot middenklasse optie binnen de A06B-6200 αiPS-B lijn, richt de αiPS-7.5 zich op kleine tot middelgrote CNC machine configuraties — een paar αiSV-B servo assen met een lichte tot matige stroom plus een kleinere αiSP-B spindel module, waarbij de gecombineerde piek gelijktijdige vraag binnen de 9.4kW buscapaciteit blijft.

Er bestaan twee productieversies van de H008: de originele αiPS-7.5 en de herziene αiPS-7.5-B (de "-B" generatie die overeenkomt met de αiSV-B en αiSP-B versterkers).

Deze twee versies delen hetzelfde onderdeelnummer (A06B-6200-H008) maar verschillen in hun interne hardware revisies.

Bij het bestellen van een vervanging, zorgt het specificeren van welke generatie momenteel is geïnstalleerd — bevestigd vanaf het label van de module of de documentatie van de machinebouwer — ervoor dat de juiste revisie wordt geleverd en voorkomt mogelijke compatibiliteitsproblemen met de aangesloten αi-B versterker modules.

Met 9.4kW busuitgang vanuit een 33A ingang, is de αiPS-7.5 de meest compacte PSM in het αiPS-B bereik die nog steeds een zinvolle multi-as en spindel combinatie ondersteunt.

Het is passend gespecificeerd voor kleine VMC's (verticale bewerkingscentra), compacte CNC draaibanken met een matig spindelvermogen, en boor- en tapcentra waar het spindelvermogen in de 5.5–7.5kW klasse valt en twee tot drie lichte servo assen de aandrijfconfiguratie compleet maken.

Belangrijkste Specificaties

αiPS-7.5 vs αiPS-7.5-B — Twee Generaties, Eén Onderdeelnummer

De A06B-6200-H008 dekt zowel de originele αiPS-7.5 als de latere αiPS-7.5-B revisie. Beide leveren dezelfde 9.4kW / 283–339VDC busuitgang vanuit dezelfde AC ingangsparameters en dragen hetzelfde onderdeelnummer.

De "-B" revisie stemt de PSM af op de B-generatie αiSV-B en αiSP-B versterkers, met hardware revisies die overeenkomen met de interconnectie en communicatieprotocollen van die versterkers.

Wanneer een machine is uitgerust met αiSV-B of αiSP-B versterkers (de huidige generatie αi-B systeem), is de αiPS-7.5-B variant van de H008 de juiste PSM.

Het monteren van de originele αiPS-7.5 in een -B systeem — of vice versa — kan communicatiefouten of grillige PSM-naar-versterker signalering veroorzaken.

Serviceproviders met ervaring met Fanuc αi-B systemen behouden het vermogen om te identificeren welke generatie fysiek in een machine is gemonteerd, hetzij vanuit de interne hardware revisie markeringen of vanuit de configuratiedocumentatie van de machine, en kunnen de juiste H008 generatie als vervanging leveren.

9.4kW Bus Capaciteit — Praktische Machine Configuratie

De 9.4kW DC busuitgang kan combinaties ondersteunen zoals: een αiSP-5.5 spindel module (5.5kW spindel nominaal) plus twee tot drie αiSV servo modules met een lichte tot matige stroom (bijv. 1.25kW elk voor middenklasse assen), of een hogere vermogen spindel (αiSP-7.5, 7.5kW klasse) met één tot twee lichte servo assen. Configuratie die de 9.4kW gecombineerde piek vraag overschrijden, vereisen de αiPS-11 (A06B-6200-H011) op het volgende capaciteitsniveau.

De 9.4kW limiet is van toepassing op gelijktijdige piek vraag — een machine waarbij de spindel en alle assen nooit tegelijkertijd hun maximale belastingen bereiken, zal werken met een hogere effectieve marge dan de berekening suggereert.

Conservatieve PSM dimensionering voor volledige gelijktijdige piekbelastingen beschermt tegen AL-04 (DC link onderspanning) alarmen tijdens de meest veeleisende productie sequenties.

Dubbele Ventilator Koeling — Details Thermisch Beheer

De dubbele ventilator opstelling van de αiPS-7.5 scheidt interne en externe koeltaken. De interne ventilator (A90L-0001-0580#B) circuleert lucht over de control PCB en gelijkrichtercomponenten binnen de module behuizing.

De externe ventilator (A90L-0001-0576) forceert lucht over de externe koelribben waar de hoofdvermogenstransistoren hun warmtelast afgeven. Beide ventilatoren worden in realtime gemonitord: de module genereert AL-02 wanneer de interne ventilator stopt en AL-10 wanneer de externe ventilator stopt, ongeacht of er al thermische overbelasting is opgetreden.

Ventilator gezondheidsbewaking biedt vroegtijdige waarschuwing voordat thermische schade optreedt — een kritieke functie bij 9.4kW waar de aanhoudende energiestroom door de hoofdtransistoren aanzienlijke continue warmte genereert.

Het vervangen van ventilatoren op een gepland onderhoudscyclus (consistent met de nominale levensduur van de ventilatorlagers) voorkomt alarm-gedreven noodstops tijdens productie.

Veelgestelde Vragen

V1: Wat is het verschil tussen de A06B-6200-H008 (αiPS-7.5) en de A06B-6115-H006 (PSMR-5.5i)?

De A06B-6115-H006 is van de eerdere αi PSR serie (weerstands terugwinning), die 9.4kW levert vanuit zijn DC bus, maar geregenereerde remenergie naar een externe ontladingsweerstand stuurt.

De A06B-6200-H008 is van de αiPS-B serie (actieve energie terugwinning), die dezelfde 9.4kW busuitgang levert, maar geregenereerde remenergie actief terugstuurt naar het AC energienet. De αiPS-B is een later generatie product met een hogere efficiëntie en geen noodzaak voor een externe ontladingsweerstandseenheid.

De twee zijn niet uitwisselbaar — ze gebruiken verschillende bus connector systemen en 24V distributieschema's die passen bij hun respectievelijke versterker generaties.

V2: De αiPS-7.5 en αiPS-7.5-B delen hetzelfde onderdeelnummer — hoe weet ik welke versie in mijn machine zit?

Het voorpaneel label van de module of de interne PCB markeringen tonen doorgaans de hardware revisie.

De elektrische documentatie of stuklijst (BOM) van de machinebouwer specificeert of de oorspronkelijke installatie de αiPS-7.5 of de αiPS-7.5-B was. Als deze documentatie niet beschikbaar is, kan een door Fanuc getrainde serviceprovider de geïnstalleerde versie identificeren door middel van fysieke inspectie van de module.

Communiceer altijd welke generatie u nodig heeft bij het verkrijgen van een vervanging — een bekwame leverancier zal de revisie bevestigen voordat hij verzendt.

V3: Welke ingangsschakelaar rating is nodig voor de A06B-6200-H008?

Met 33A nominale ingang bij 200V op driefase, moet de AC aftakking schakelaar een rating hebben boven 33A om valse uitschakelingen tijdens de opstart inschakelstroom en normale werking van de PSM te voorkomen. Fanuc's installatie richtlijnen bevelen doorgaans 1,25 tot 1,5 keer de nominale ingangsstroom aan als minimale schakelaar rating, wat resulteert in een minimum van 41–50A voor de αiPS-7.5.

Het exacte schakelaartype, de breekcapaciteit en de thermisch-magnetische of elektronische trip karakteristiek moeten voldoen aan de lokale elektrische code van de installatie. Coördineer met het elektrische specificatiedocument van de machinebouwer voor de oorspronkelijke schakelaar selectie.

V4: Kan de A06B-6200-H008 een machineconfiguratie voeden die eerder de A06B-6110-H008 (αi PS-7.5) gebruikte?

De A06B-6110-H008 en A06B-6200-H008 leveren beide 9.4kW vanuit een 283–339VDC bus. Ze dienen echter verschillende versterker generaties: de A06B-6110 serie is ontworpen voor de eerste generatie αi servo versterkers (A06B-6114 SVM serie), terwijl de A06B-6200 serie is ontworpen voor de αi-B generatie (A06B-6220/6221 SVM-B serie).

De bus connector hardware en 24V distributie verschillen tussen generaties. Het vervangen van de -B generatie PSM in een machine met eerste generatie αi versterkers is geen ondersteunde configuratie — stem de PSM generatie af op de geïnstalleerde versterker generatie.

V5: Wat is de juiste diagnostische sequentie wanneer de A06B-6200-H008 AL-04 (DC bus onderspanning) aangeeft?

AL-04 geeft aan dat de DC bus spanning onder de minimale drempel is gedaald.

Begin met het controleren van de driefasige AC ingang: meet elke fase spanning om te bevestigen dat alle drie de fasen aanwezig en gebalanceerd zijn. Controleer of de AC aftakking schakelaar niet is uitgeschakeld. Verifieer dat de AC lijn reactor (indien aanwezig) intact is en dat de aansluitingen ervan stevig zijn.

Als de AC voeding gezond lijkt, controleer dan de DC bus condensator lading door de LED status van de module te observeren — de module geeft normaal gesproken "lading voltooid" aan voordat deze wordt ingeschakeld. Als de voorlaadsequentie (AL-05) eerder als alarm is geregistreerd, kunnen het voorlaadcircuit of de DC bus condensatoren verslechterd zijn en specialistisch onderzoek vereisen.

Schakel de stroom niet herhaaldelijk in en uit om AL-04 te wissen zonder eerst de AC voedingstoestand te verifiëren.
