Fanuc A06B-6200-H026 | αiPS-26-B Voeding Module — 200–240VAC / 108A Ingang, 283–339VDC / 31kW Uitgang, Energie Terugwinning, αi-B Serie

Overzicht

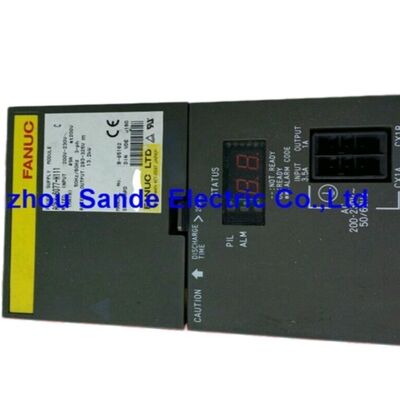

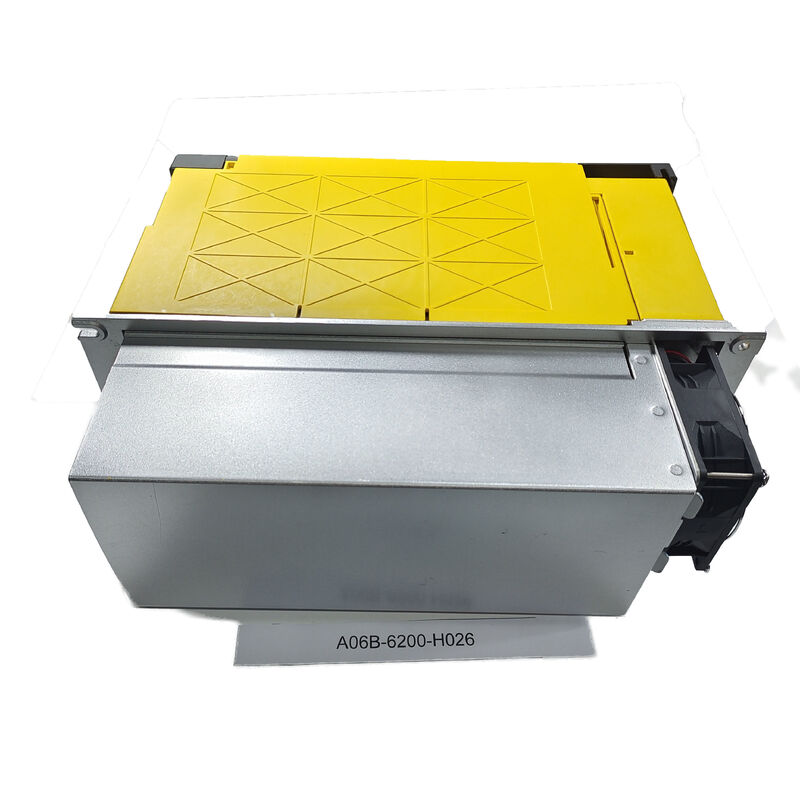

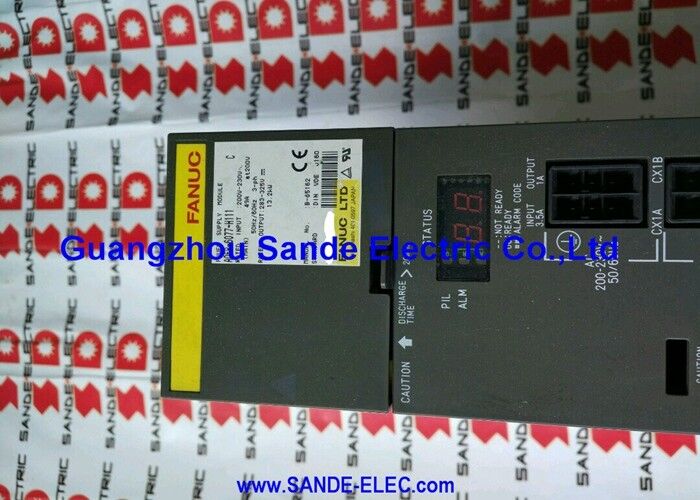

De Fanuc A06B-6200-H026 is de αiPS-26, de standaard module met de hoogste capaciteit in Fanuc's A06B-6200 αiPS-B serie voedingen, die driefasige 200–240VAC bij 108A omzet naar een 283–339VDC bus met een nominaal uitgangsvermogen van 31kW.

Als de grootste in de αiPS-B (B-serie) voedingsfamilie voordat men overstapt naar de A06B-6202 serie, is de aiPS-26 gespecificeerd voor machinegereedschapinstallaties met een hoge gecombineerde vraag van servo- en spindelversterkers — grote bewerkingscentra met meerdere middelgrote tot zware servoaandrijvingen en een aanzienlijke spindelaandrijving, waarbij de totale gelijktijdige piekbelasting van de DC-bus de capaciteit van 31kW nadert of bereikt.

De "B"-aanduiding in de naam van de αiPS-B serie is significant: de A06B-6200 serie vertegenwoordigt het huidige generatie αi voedingsplatform dat wordt gebruikt naast de αiSV-B servomodules (A06B-6220/6221 SVM-serie) en αiSP-B spindelmodules (A06B-6220/6222 SPM-serie).

Dit is een latere generatie architectuur dan de eerdere αi serie A06B-6110/6115 PSM modules, met verbeterde efficiëntie en een compacter fysiek profiel dat integreert met de strakkere verpakking van het B-serie versterkerrailsysteem.

Actieve energie terugwinning is het meest energetisch significante kenmerk van de αiPS-26.

Tijdens motorvertraging — wanneer servoaandrijvingen vertragen vanaf hoge snelheden, of wanneer de spindel remt vanaf hoge toerentallen — gedragen de motoren zich als generatoren en voeren energie terug naar de DC-bus.

Het bidirectionele converterstadium van de αiPS-26 zet deze teruggewonnen DC-energie actief om naar driefasige AC en stuurt deze terug naar het elektriciteitsnet van de fabriek, waardoor het netto energieverbruik van de machine wordt verminderd in vergelijking met op weerstanden gebaseerde terugwinningsontwerpen die deze energie als warmte afvoeren.

Belangrijkste Specificaties

31kW Bus Capaciteit — Machine Configuratie Dimensionering

De 31kW DC-busuitgang bepaalt welke combinatie van αiSV-B en αiSP-B versterkermodules tegelijkertijd kan worden ondersteund. Het selecteren van de αiPS-26 vereist het berekenen van de piek gelijktijdige vraag van alle aangesloten versterkers.

Een typische zware bewerkingscentrumconfiguratie kan een 22kW αiSP spindelmodule (αiSP-22) bevatten die onder snijomstandigheden ongeveer 17kW trekt, plus drie tot vijf αiSV servo-assen die een gecombineerde 8–12kW trekken bij gelijktijdige piekbelasting — een totaal dat 30kW nadert en de αiPS-26 de minimale PSM maakt die deze configuratie aankan zonder DC-bus onderspanningsalarmen tijdens de meest veeleisende gelijktijdige bewegings- en snijsequenties.

De 24VDC laagspanningsuitgang verdeelt de stuurstroom naar alle aangesloten αiSV-B en αiSP-B versterkermodules, waardoor een aparte 24V voeding voor de aandrijfstapel overbodig wordt. Deze geïntegreerde 24V-distributie is een kenmerk van de αiPS-B serie architectuur en vereenvoudigt de bedrading van de kast in vergelijking met eerdere PSM-ontwerpen.

Actieve Energie Terugwinning — Energie-efficiëntie in Productie

Het onderscheid tussen actieve terugwinning (zoals in de αiPS-26) en op weerstanden gebaseerde terugwinning (zoals in de αiPSR serie) is het meest zichtbaar op machines met hoge cycli en hoge snelheden.

Een bewerkingscentrum dat kleine onderdelen produceert met hoge cyclussnelheden — frequente snelle asbewegingen, frequente spindelversnellingen en -vertragingen — genereert aanzienlijke teruggewonnen energie per productieuur.

In een terugwinningssysteem met weerstanden wordt al deze energie afvalwarmte in de ontladingsweerstanden en in het koelsysteem van de kast. In de αiPS-26 gaat deze energie terug naar het elektriciteitsnet.

Voor productieomgevingen met een hoog volume die twee of drie ploegen per dag draaien, kunnen de energiebesparingen van actieve terugwinning de bedrijfskosten per onderdeel van de machine gedurende de productielevensduur aanzienlijk verminderen.

De AC-reactor (A81L-0001-0186) die wordt aanbevolen voor gebruik met de αiPS-26 zorgt voor filtering van harmonischen in de ingangslijn — belangrijk voor faciliteiten met andere gevoelige stroomelektronica op dezelfde distributietak.

Veelgestelde Vragen

V1: Welke alarmcodes zijn het meest kritiek op de A06B-6200-H026?

AL-01 (PS overstroom) duidt op een storing in het hoofdvermogenconversiestadium — schakel onmiddellijk uit.

AL-02 (interne ventilator storing) en AL-10 (externe ventilator storing) vereisen snelle inspectie en vervanging van de ventilator; voortgezet gebruik met defecte koeling veroorzaakt AL-03 (overbelasting/oververhitting). AL-04 (lage DC-link spanning) wijst op AC-ingangsvoorzieningsproblemen — controleer alle drie de fasen op spanning en gebalanceerde fase aanwezigheid; AL-14 (open fase) geeft specifiek een ontbrekende ingangsfase aan.

AL-07 (overspanning DC-link) tijdens motorvertraging kan duiden op een storing in het terugwinningsstadium. AL-A2 (communicatiefout) duidt op een probleem in de seriële communicatie tussen de PSM en de eerste aangesloten versterkermodule.

V2: Wat is de AC-reactor die is gespecificeerd voor de A06B-6200-H026, en is deze verplicht?

De AC-lijnreactor A81L-0001-0186 is door Fanuc gespecificeerd voor gebruik met de αiPS-26. Het beperkt de harmonische stroom die terugvloeit naar de AC-voeding tijdens actieve terugwinning en onderdrukt ingangsstroompieken tijdens het opladen van de DC-buscondensatoren bij het inschakelen.

In faciliteiten met strikte normen voor stroomkwaliteit of waar meerdere aandrijvingen dezelfde transformator secundaire delen, helpt de reactor interferentie te voorkomen tussen de terugwinningspulsen van de αiPS-26 en andere gevoelige apparatuur.

Het weglaten ervan kan AL-01 (overstroom) alarmen veroorzaken bij het inschakelen of valse uitschakelingen van stroomonderbrekers stroomopwaarts tijdens vertragingsgebeurtenissen.

V3: De A06B-6200-H026 heeft zowel een interne als een externe koelventilator — wat gebeurt er als er slechts één uitvalt?

De interne ventilator (A90L-0001-0581) koelt de regel-elektronica en het gelijkrichterstadium; de uitval ervan genereert AL-02. De externe koelvinventilator (A90L-0001-0577) koelt de hoofdvermogen schakeltransistoren; de uitval ervan genereert AL-10.

Elk alarm vereist onmiddellijke aandacht — bij een ingangscapaciteit van 31kW is de thermische belasting op het vermogensstadium aanzienlijk.

Als alleen AL-10 verschijnt (externe ventilator), kan het apparaat kort blijven werken terwijl AL-02 (interne ventilator) afwezig is, maar voortgezet gebruik zonder de externe ventilator veroorzaakt snelle warmteopbouw in de hoofdconvertertransistoren. Vervang beide ventilatoren als een set tijdens gepland onderhoud om opeenvolgende storingen te voorkomen.

V4: Kan de A06B-6200-H026 worden gebruikt met de oudere αi serie versterkers (A06B-6114, A06B-6117)?

De A06B-6200 αiPS-B serie is specifiek ontworpen voor de αiSV-B (en αiSP-B) serie versterkers die worden gebruikt met de 30i/31i/32i generatie controllers.

De eerdere αi serie versterkers (A06B-6114 SVM voor 0i/16i/18i controllers) gebruiken de A06B-6110 of A06B-6115 PSM serie.

Hoewel het DC-busspanningsbereik (283–339V) hetzelfde is over deze PSM-generaties, verschillen de busconnector hardware en het 24V stuurstroomdistributieschema tussen de αiPS-B en de eerdere αi PS serie.

Meng αiPS-B modules niet met αi-serie versterkers zonder de compatibiliteit van hardware en connectoren te verifiëren.

V5: Hoe wordt de PSM-dimensionering berekend voor een machine die de A06B-6200-H026 gebruikt?

Tel de piek gelijktijdige DC-busvermogensvraag van alle aangesloten SVM- en SPM-modules op. Gebruik voor servomodules het nominale ingangsvermogen (kW) van elke module bij volledige belasting. Gebruik voor de spindelmodule het 30-minuten nominale vermogen van de motor als de piek spindelvraag.

De 31kW van de αiPS-26 moet deze som met een marge overschrijden — de systeemconfiguratiegidsen van Fanuc bevelen aan dat de PSM-capaciteit de berekende piekbelasting overschrijdt.

Als de som 31kW nadert of overschrijdt, moet een grotere PSM (of de geüpgradede αiPS-B serie A06B-6202-H026, ook 31kW met verbeterde prestaties) worden overwogen.

Onderschat de PSM nooit — DC-bus onderspanningsalarmen onder belasting zijn het directe gevolg.
