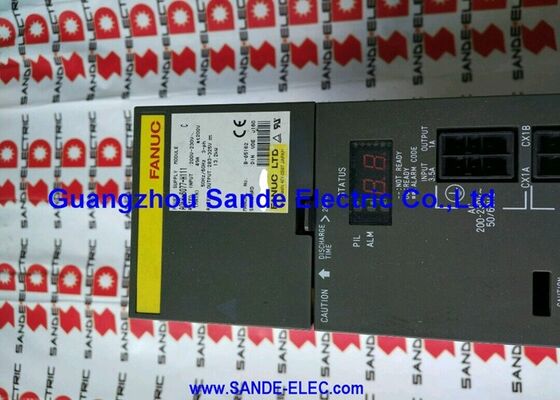

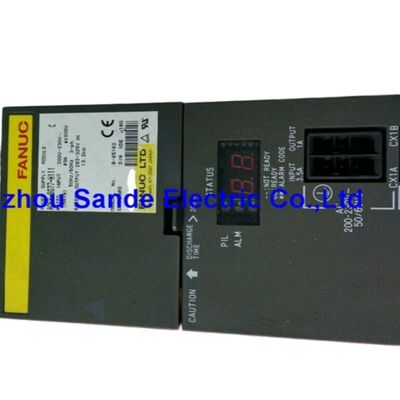

A06B-6220-H026#H600 Fanuc Servo Versterkermodule A06B6220H026#H600 A06B-6220-H026#H600

Fanuc A06B-6220-H026#H600∙ αi-B Spindle Versterker Module AiSP-26, 283339V / 105A Input, 128A / 240V Output, αi Series CNC Spindle Drive

Overzicht

DeFanuc A06B-6220-H026#H600is de AiSP-26-spindelversterkermodule binnen de A06B-6220 αi-B-spindelserie van Fanuc, die een nominale uitgang van 128A levert van een 283 ‰ 339V gelijkstroombus bij een ingang van 105A.

Als onderdeel van de αi-B-productgeneratie is het een belangrijke evolutie ten opzichte van de eerdere SPM-modules van de alfa-serie: dunner fysiek profiel, verbeterd thermisch beheer,en compatibiliteit met de αi-serie CNC-besturing van Fanuc die moderne installaties van machiningcenters met hoge prestaties verankeren.

De "26" in de AiSP-26-benaming verwijst naar de spindelmotorkrachtklasse. Deze module is ontworpen voor de αi-spindelmotoren van de klasse 26 kW die worden gebruikt in grote bewerkingscentra.machines voor het bewerken van hoogwaardige materialen, en zware draaicentrums waar spindelvermogen bij maximaal materiaalverwijderingssnelheid een aanhoudend vermogen van 26 kW van de spindel aandrijving vereist.

Bij een nominale vermogen van 128A heeft de AiSP-26 de huidige capaciteit om het volledige continue koppel van de motor op zijn nominale vermogen te ondersteunen,met hoofdruimte voor de korte piekstromen tijdens spindelversnelling.

Het achtervoegsel #H600 identificeert dit als de standaard 200V-invoerreeksvariant van de AiSP-26.

Fanuc's αi-B-serie is verkrijgbaar in zowel 200V- als 400V-invoervarianten de aanduiding #H600 plaatst deze module in de categorie 200V (283 339V gelijkstroombus),geschikt voor machines die zijn aangesloten op een standaard driefasige wisselstroominfrastructuur van 200 ∼ 240 V zonder de step-up-transformator die 400 V spindeldrivers op standaardspanningslocaties zouden vereisen.

Belangrijkste specificaties

αi-B-serie architectuur

De αi-B-serie vertegenwoordigt Fanuc's huidige generatie geïntegreerde servo- en spindelversterkerplatform.de αi-B maakt gebruik van een dunnere modulaire structuur die de ruimte van de schakel per module vermindert en een gedeelde gelijkstroombus gebruikt die is ontleend aan de αi-serie PSM (A06B-6220 stroomvoorzieningsmodules).

De verminderde fysieke diepte van de αi-B-modules maakt het mogelijk om de kast strakker te verpakken wanneer meerdere versterkermodules naast elkaar worden geïnstalleerd.

Het spindelbesturingsalgoritme in het αi-B-platform bevat HRV (High Response Vector) besturingsontwikkelingen die in meerdere generaties zijn verfijnd.

Voor de AiSP-26 die een 26 kW αi-spindelmotor aandrijft, this translates to fast torque response during spindle load transients — when the cutting tool engages a hard material zone or when the spindle must rapidly adjust speed to maintain constant surface speed — and accurate torque regulation that determines the consistency of the machined surface finish.

De verbeterde diagnostische architectuur van de αi-B-serie betekent meer granulaire alarmcodes en snellere alarmeringsrespons in vergelijking met de oudere generatie.het verkorting van de tijd tussen een storing en de identificatie ervan door de CNC-operator.

De module toont alarmtoestanden op de LED-indicatoren, terwijl het alarmdisplay van de CNC de volledige alarmcode en -beschrijving geeft.

Spindelfuncties Cs Contouring, Rigid Tapping, Synchronisatie

De Type B-interface van de AiSP-26 (standaard voor αi-B-modules) maakt de volledige reeks geavanceerde spindelfunkties mogelijk waarop moderne CNC-bewerkingscentra en draaicentrums afhankelijk zijn.Cs contourbesturing gebruikt de spindel als een rotatiepositieas, maakt dit frezen, boren en draadvormen op de oppervlakte en omtrek van het werkstuk mogelijk zonder een apart indexmechanisme.

Rigid tap synchroniseert spindle hoekpositie met Z-as lineaire vooruitgang door elke draad pitch,het elimineren van de drijvende chuck en het mogelijk maken van snelle knoppen met een draadkwaliteit die drijvende systemen niet kunnen evenaren.

Spindelsynchronisatie coördineert twee spindels op een draaibank met twee spindels, waarbij hun hoeksnelheden en posities tijdens de overdracht van het werkstuk van de hoofdspindel naar de subspindel overeenkomen.

Bij 128A-uitgangscapaciteit, the AiSP-26 sustains these servo-mode spindle operations — which demand higher current control bandwidth than simple speed regulation — without the current headroom issues that arise when undersized spindle drives are used for Cs contouring at low speeds.

Veelgestelde vragen

V1: Welke αi-spindelmotoren zijn afgestemd op de AiSP-26-current rating?

De nominale uitgang van 128 A komt overeen met spindelmotoren van de αi-serie in het bereik van 22 ∼ 26 kW continu vermogen,met name de motoren van de klasse αi22/12000 en αi26 die worden gebruikt in grote bewerkingscentra en draaicentrums.

Het specifieke motormodel bepaalt de parameterconfiguratie die in de module wordt geladen ∙ de nominale stroom, het type snelheidssensor,en besturingscoëfficiënten zijn alle motor-specifieke parameters die correct moeten worden ingesteld voordat de spindel kan werken.

V2: Wat onderscheidt het #H600-suffix van andere suffixvarianten?

Het achtervoegsel #H600 identificeert de standaard 200V-invoermodule, ontworpen voor gelijkstroombusspanningen in het bereik van 283~339V die worden gegenereerd door de standaard 200V-serie αi PSM.Andere achtervoegselvarianten zoals #H580 identificeren de 400V hoogspanningsreeks (werkend vanaf 565 ∼ 679V gelijkstroombus).

De twee series zijn niet onderling verwisselbaar. De krachtomzetstadia, de transistorspanningscategorieën en de motoruitgangsspanning verschillen tussen de 200V- en 400V-invoermodules.Controleer altijd het PSM en het type energie-infrastructuur van de machine voordat u een spindelmodule vervangt.

V3: De αi-B-serie maakt gebruik van een "dunner profiel" hoe vergelijkt dit zich fysiek met de oudere A06B-6088 alfa-spindelmodules?

De αi-B-spindelmodules zijn aanzienlijk dunner in diepte dan de A06B-6088-alpha-SPM-modules van de eerste generatie, waardoor meer modules per eenheid spoorlengte van de kast mogelijk zijn.

De αi-B maakt ook gebruik van een ander busverbindingssysteem en connectorstandaard dan de oudere alfa-serie – de twee series zijn niet fysiek uitwisselbaar in dezelfde aandrijflijn.

Een machine die van alfa naar αi-B wordt geüpgraded, moet naast de spindel en servomodules ook het PSM en mogelijk de montage-hardware van de aandrijflijn vervangen.

V4: Welke CNC-besturingselementen zijn compatibel met de A06B-6220-H026#H600?

De spindelmodules van de αi-B-serie communiceren via de serieinterface van de spindelmodule van de αi-serie, compatibel met FANUC 30i/300is/300i, 31i/310is/310i (A5 en standaard) en 32i/320is/320i-besturingsreeksen,evenals de eerdere 15i, 16i, 18i en 21i besturingselementen voorzien van aandrijvingsconfiguraties van de αi-serie.

The specific firmware revision and CNC software option set determine the full range of spindle functions available — confirm the target CNC's spindle interface specification against the αi-B series spindle amplifier documentation before installation.

V5: Wat zijn de meest waarschijnlijke oorzaken van storingen van de AiSP-26 in de productie?

Een afbraak van de spindelmotorisolatie waardoor doorstroom naar het uitgangsstadium veroorzaakt wordt, is het meest voorkomende scenario voor plotselinge storing.een aantal honderden megaohms of hoger) voordat de conclusie wordt getrokken dat de module is gefaald.

Een storing van de koelventilator die leidt tot thermische overbelasting is de meest voorkomende onderhoudsfout.zowel de ventilator voor de interne elektronica als elke externe ventilator voor de koelbak moeten tijdens routinecontroles worden gecontroleerd of zij in werking zijn..

Control board component aging over years of service can produce intermittent Cs-axis or rigid tapping errors that do not appear as hard alarms — these intermittent faults typically require repair rather than parameter adjustment.
