A06B-6200-H055 Fanuc stroomvoorzieningsmodule A06B6200H055 Fanuc AO6B-62OO-HO55

FANUC A06B-6200-H055 | Alpha i aiPS-55 Voeding Module — 200–240V AC Ingang / 283–339V DC Uitgang / Regeneratief

De DC-busfundering voor Alpha i Drive-kasten met meerdere assen

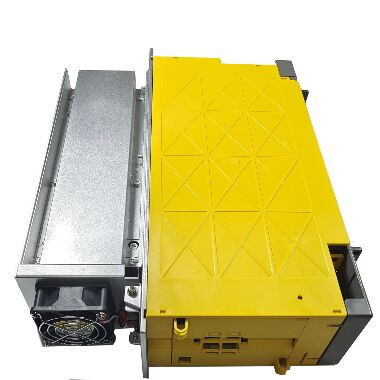

De A06B-6200-H055 is de aiPS-55 — een Alpha i Voedingsmodule met grote capaciteit die de binnenkomende driefasige wisselstroom omzet in de gereguleerde DC-bus die alle aangesloten Alpha i servo-versterkermodules (αiSVM) en spindelversterkermodules (αiSPM) tegelijkertijd voedt. Het is de gedeelde stroombron voor de gehele aandrijfkast, geen aandrijving voor één as.

Met een DC-busuitgang van 283–339V DC vanuit een ingang van 200–240V AC levert de aiPS-55 de gereguleerde busspanning binnen het precieze bereik dat Alpha i aandrijfmodules vereisen voor correcte werking. De ondergrens van 283V handhaaft voldoende DC-busruimte voor volledige motorregeling bij minimale netspanning (-10%); de bovengrens van 339V weerspiegelt de gereguleerde uitgang bij nominale ingang.

De A06B-6200-serie is het Alpha i-generatie tegenhanger van de eerdere A06B-6087/6088 PSM-familie. Waar de A06B-6087-H137 PSM-37 43 kW levert bij 283–325V vanuit een ingang van 200–230V AC, biedt de aiPS-55 in de A06B-6200-serie een hogere capaciteit met het bredere ingangsspanningsbereik van 200–240V AC van de Alpha i-generatie.

Belangrijkste specificaties

Regeneratieve regeling — Energie terug naar de AC-voeding

De aiPS-55 maakt gebruik van actieve regeneratieve regeling. Tijdens motorvertraging stroomt kinetische energie terug van de motoren via de SVM-modules naar de DC-bus. De regeneratieve trap van de aiPS-55 stuurt deze energie terug naar het AC-net in plaats van deze te dissiperen in remweerstanden. Voor bewerkingscentra met bewegingen van assen met hoge inertie en frequente richtingomkeringen, vermindert de energieterugwinning zowel de bedrijfskosten als de thermische belasting van de kast.

Opmerking selectie PSM

De A06B-6200-familie omvat meerdere aiPS-uitgangsvermogens. Het selecteren van de juiste module voor een specifieke aandrijfconfiguratie vereist het berekenen van de gecombineerde continue vraag van alle aangesloten αiSVM- en αiSPM-modules — niet alleen hun piekvermogens. Een ondermaatse aiPS schakelt uit onder aanhoudende productielasten; een overmaatse verspilt kosten zonder functioneel voordeel.

Veelgestelde vragen

V1: Wat is de rol van de A06B-6200-H055 in de aandrijfkast?

De aiPS-55 is de gedeelde DC-bus stroombron voor alle Alpha i aandrijfmodules in de kast. Het zet de binnenkomende driefasige wisselstroom om in een gereguleerde DC-bus waar elke aangesloten αiSVM servo-module en αiSPM spindelmodule uit put. Het is geen aandrijving voor één as — het is de stroomfundering waarvan de gehele aandrijfkast afhankelijk is.

V2: Wat is het verschil tussen de A06B-6200-H055 en de oudere A06B-6087/6088 PSM-familie?

De A06B-6200-familie is de Alpha i-generatie, ontworpen voor de latere i-Series CNC-generatie en accepteert een breder ingangsspanningsbereik (200–240V AC) met een dienovereenkomstig breder DC-busuitgangsbereik (283–339V). De A06B-6087/6088-serie is de eerdere Alpha-generatie met een smaller ingangsspanningsbereik van 200–230V AC en een DC-uitgang van 283–325V. Ze vervullen dezelfde gedeelde busarchitectuurrol, maar zijn afgestemd op hun respectievelijke CNC- en aandrijfgeneraties.

V3: De aiPS-55 toont een bus-overspanningsalarm zonder dat er zware regeneratieve remming plaatsvindt. Wat duidt dit aan?

Bus-overspanning onder normale belasting zonder zware vertraging wijst op een storing in de actieve gelijkrichter of regeneratieve regeltrap binnen de PSM — een IGBT of regelcircuit regelt de bus niet meer correct. Niet resetten en doorgaan met de werking — een ongecontroleerde spanningsstijging op de bus kan aangesloten SVM- en SPM-modules beschadigen. De PSM vereist onderhoud of vervanging.

V4: Vereist het vervangen van de A06B-6200-H055 CNC-parameterwijzigingen?

Nee. De PSM slaat geen CNC-parameters op. Na fysieke vervanging, herstel de stroom en controleer de juiste DC-busspanning op de aangesloten aandrijfmodules voordat u de assen inschakelt. Controleer alle stroomaansluitingen en bevestig dat de glasvezel- of digitale communicatielink van de CNC naar de aandrijfketen intact is voordat u de productie start.

V5: Hoe wordt de juiste aiPS-capaciteit geselecteerd voor een specifieke machine?

Tel de continue stroomvraag van alle aangesloten αiSVM- en αiSPM-modules op onder de typische bedrijfscyclus van de machine. Dit totaal bepaalt het minimaal vereiste PSM-vermogen. De aiPS-55 biedt ruimte voor gecombineerde piekbelasting tijdens gelijktijdige asversnelling, maar het continue vermogen bepaalt of de PSM productielasten zal ondersteunen zonder uit te schakelen. Een overmaatse PSM is veilig, maar onnodig; een ondermaatse PSM faalt onder aanhoudende belasting.
