| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A02B-0280-B502 |
DeFanuc A02B-0280-B502is de geïntegreerde CNC-besturingseenheid voor het bewerkingscentrumplatform van Fanuc serie 0i model A, een van de meest gebruikte CNC-besturingssystemen in de geschiedenis van de industriële bewerking.
De serie 0i was het middenklasse CNC-aanbod van Fanuc, ontworpen om bijna high-end functionaliteit te bieden (interpolatie op meerdere assen, stijve aanraking, compensatie van gereedschap,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie..
De MA-variant heeft specifiek betrekking op toepassingen in bewerkingscentra verticale en horizontale frees, contourvorming op meerdere assen en bewerkingscentra met automatische gereedschapswisselsystemen.

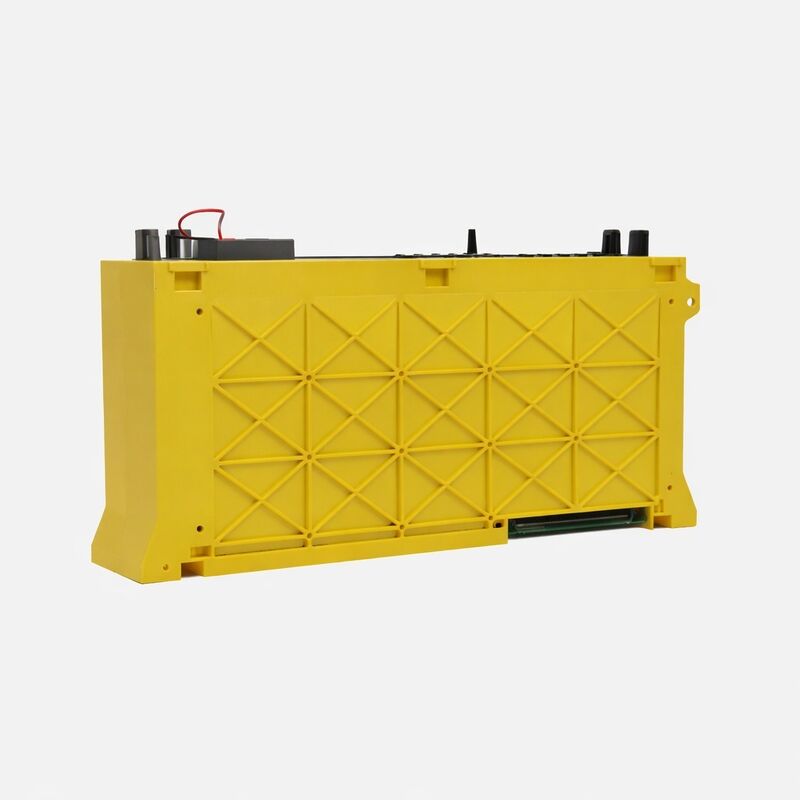

Als complete CNC-besturingseenheid integreert de A02B-0280-B502 de CPU, ROM, RAM, LCD/MDI-interface circuitry, I/O-uitbreidingsbus en servo-communicatie-interface in een enkele back-panel assemblage.
In het veld bevindt deze eenheid zich achter het bedieningspaneel van de machine, verbonden met de servo-aandrijvingen van de as van de machine, spindeldrijf, PMC-I / O-modules en de bedrading van het bedieningspaneel.
De besturing beheert de volledige bewegingscyclus van de uitvoering van het G-codeprogramma tot en met het sluiten van de positie-lus op alle gecontroleerde assen.
The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compact, geïntegreerd 0i-ontwerp. De machines die zijn gebouwd op de A02B-0280-B502 omvatten bewerkingscentra van eind jaren negentig tot begin jaren 2000 van bouwers zoals Mazak, Mori Seiki, Makino, Okuma, Doosan,en een breed scala van Taiwanese en Koreaanse machine bouwers die het 0i platform als hun standaard CNC.
| Parameter | Waarde |
|---|---|
| Reeks | FANUC serie 0i model A (0i-MA) |
| Type machine | Bewerkingscentrum / freescentrum |
| Controletipe | Geïntegreerde CNC-besturingseenheid |
| Interpolatie | Lineair, cirkelvormig (standaard) |
| PMC | Integreerde programmeerbare machinecontroller |
| I/O-interface | RS-232C, FANUC I/O bus |
| Compatibele schijven | S-serie, alfa-serie (eerste generatie 0i-A) |
| Productenfamilie | A02B-0280 (serie 0i model A) |
| Voorwaarde | Nieuw (overschot) / gerenoveerd |
De "0i" in de naam van de Fanuc-productenfamilie identificeert de besturingsgeneratie die de opvolger is van de eerdere serie 0 (0-MA, 0-MC,0-TA) en overbrugd in de moderne 0i-D en 0i-F platformen die nog steeds in productie zijnDe Model A-benaming identificeert de eerste hardwaregeneratie binnen de 0i-serie, terwijl MA de bewerkingscentrumvariant
In de praktijk leverde de serie 0i-MA de programmerings- en operationele functies die gebruikers van bewerkingscentra in zijn tijd nodig hadden:G-code programmering compatibel met eerdere Fanuc Series 0 en Series 15 onderdeelprogramma's (bestaande programma's worden zonder wijziging uitgevoerd), boor- en freescycli in blikken, compensatie van de werktuigradius, werkcoördinaten (G54 G59), maat van de snijlengte en standaard stijve tap.
De PMC (programmable machine controller) verwerkt de I/O-logica van de machine ∙ de volgorde van gereedschapsschakelaar, palletclamping, koelmiddelbesturing, deurvergrendeling ∙ los van de CNC-bewegingsbesturing,in een architectuur met twee processoren die de machine-logische verwerking onafhankelijk houdt van de servo-besturingslus van de CNC.
De A02B-0280-B502 is de achterpaneelinrichting, de hardware-assemblage die achter het scherm en het toetsenbord van de bediener wordt gemonteerd.de asservo-interface, de PMC-processor, het geheugen voor de programma's en parameters van de onderdelen en de communicatie-interfaces.
Het bedieningsdisplay (LCD), het MDI-toetsenbord en de bedieningsknoppen van de machine zijn afzonderlijke onderdelen die via gestandaardiseerde interfacekabels met de B502-eenheid worden verbonden.
Deze modulaire architectuur display apart van de besturingshardware was een belangrijk onderhoudsmerk: bij een storing van het display of het toetsenbord hoefde de gehele CNC-eenheid niet te worden vervangen,en omgekeerd.
In de praktijk is de stroomvoorziening van de bedieningseenheid het meest kwetsbaar voor storingen in machines met een lange levensduur.gevolgd door corruptie van de gegevens van de door de batterij ondersteunde RAM (verlies van parameters en deelprogramma's veroorzaakt wanneer de back-upbatterij afloopt), en uiteindelijk LCD-display degradatie.
De B502-besturingseenheid zelf is over het algemeen robuust in schone kastomgevingen.
RS-232C seriecommunicatie was de standaardinterface voor deelprogrammaoverdracht op machines met de A02B-0280-B502. Programma's worden geladen vanaf een pc, DNC-controller of opslagapparaat via RS-232C,op de MDI bewerkt, en uitgevoerd vanuit het interne geheugen van de bediening.
De RS-232C-interface ondersteunt ook gegevensback-up, tool offsets en onderdeelprogramma's kunnen worden gedumpt naar een extern apparaat voor bewaring.
voor machines in omgevingen waar RS-232C-communicatie nodig is voor de productie DNC-operatie;de interfaceconfiguratie van A02B-0280-B502 moet overeenkomen met de communicatieparameters van het DNC-systeem..
V1: Wat is het verschil tussen de A02B-0280-B502 en andere B502-varianten in de A02B-0280-familie?
Binnen de A02B-0280-productserie identificeren verschillende B5xx-suffixnummers verschillende combinaties van asgetal, spindelconfiguratie en hardwareopties.
De B502 is een specifieke fabrieksconfiguratie. De exacte ascapaciteit, geheugengrootte en opties voor deze configuratie worden gedefinieerd door de bouwspecificatie van Fanuc voor de B502-code.Bij vervanging van een kapotte eenheid, moet het vervangende onderdeel overeenkomen met het volledige onderdeelnummer (B502) in plaats van een soortgelijk achtervoegsel,omdat verschillende B5xx-configuraties verschillende hardware hebben die mogelijk niet compatibel zijn met drop-in, ondanks hetzelfde A02B-0280-reeksprefix.
V2: Wat gebeurt er met de programma's en parameters van onderdelen wanneer de back-upbatterij uitvalt?
De A02B-0280-B502 gebruikt een lithiumbatterie om het SRAM-geheugen te onderhouden dat onderdeelprogramma's, parameters, werktuigverschuivingen en PMC-gegevens opslaat wanneer de bediening wordt uitgeschakeld.Wanneer de batterijspanning onder de minimale drempel valt, verschijnt op het CNC-paneel een alarm (meestal een BBT-alarm of een waarschuwing voor lage batterij).
Als de batterij volledig ontladen voordat vervanging, alle batterij-backed gegevens verloren gaat parameters moeten worden opnieuw geladen uit een back-up, en deel programma's moeten worden opnieuw ingevoerd of opnieuw overgedragen.Jaarlijkse vervanging van de batterij is standaardonderhoudspraktijk voor besturingselementen van serie 0i in continue productie..
V3: Is de A02B-0280-B502 compatibel met servo-aandrijvingen van de alfa-serie?
De serie 0i Model A werd ontworpen tijdens de overgangsperiode van S-serie naar alfa-servo-aandrijvingen.
Het A02B-0280-platform ondersteunt zowel S-serie aandrijvingen (gebruikt in eerdere installaties) als de vroege alfa-serie servoversterkers, afhankelijk van de configuratie van de machinebouwer.
Het specifieke servo-interface-type dat in de B502-eenheid is geconfigureerd, bepaalt welke aandrijflijn wordt ondersteund.
Bij de vervanging van de bedieningsunit moet de vervanging overeenkomen met het servo-interface-type dat wordt gebruikt in het bestaande aandrijfsysteem van de machine.Bevestig dit uit de machine bouwer documentatie of de bestaande interne configuratie van de besturingseenheid.
V4: Kunnen serie 0 en serie 15 onderdeelprogramma's zonder wijziging op de 0i-MA worden uitgevoerd?
Fanuc ontwierp de serie 0i om programmacompatibiliteit te behouden met eerdere serie 0 en serie 15 programma's.die een primaire ontwerpvereiste was gezien de grote geïnstalleerde basis van machines met bestaande onderdeelprogrammabibliotheken.
Standaard G-code programma's met lineaire, cirkelvormige en ingeblikte cycluscommando's worden zonder wijziging uitgevoerd.Sommige geavanceerde functies die specifiek zijn voor serie 15 en niet beschikbaar zijn in de 0i, kunnen een kleine aanpassing vereisen., maar routinematige bewerkingsprogramma's worden rechtstreeks overgedragen.
Deze compatibiliteit was een belangrijk verkooppunt voor machine-upgrades tijdens de introductieperiode van de 0i.
V5: Wat is er nodig om de A02B-0280-B502 besturingseenheid in een machine te vervangen?
Vervanging omvat:
(1) back-up van alle parametergegevens, PMC-ladder, onderdeelprogramma's en gereedschapsverschuivingen van de bestaande bediening naar een extern apparaat voordat deze wordt uitgeschakeld;
(2) het verwijderen van de bestaande eenheid van de achterpaneelmontage, het ontkoppelen van servo-interface-kabels, I/O-module-kabels, bedieningspaneelkabels en stroomvoorziening;
3) het installeren van de vervangende eenheid en het opnieuw aansluiten van alle kabels;
4) het herstel van alle back-upgegevens op de vervangende eenheid;
(5) het controleren van de asreferentieposities, de servoparameters en de werking van de PMC-invoer-uitvoer voordat de machine weer in productie wordt gebracht.Het proces vereist bekendheid met de Fanuc 0i-A parameterstructuur..
