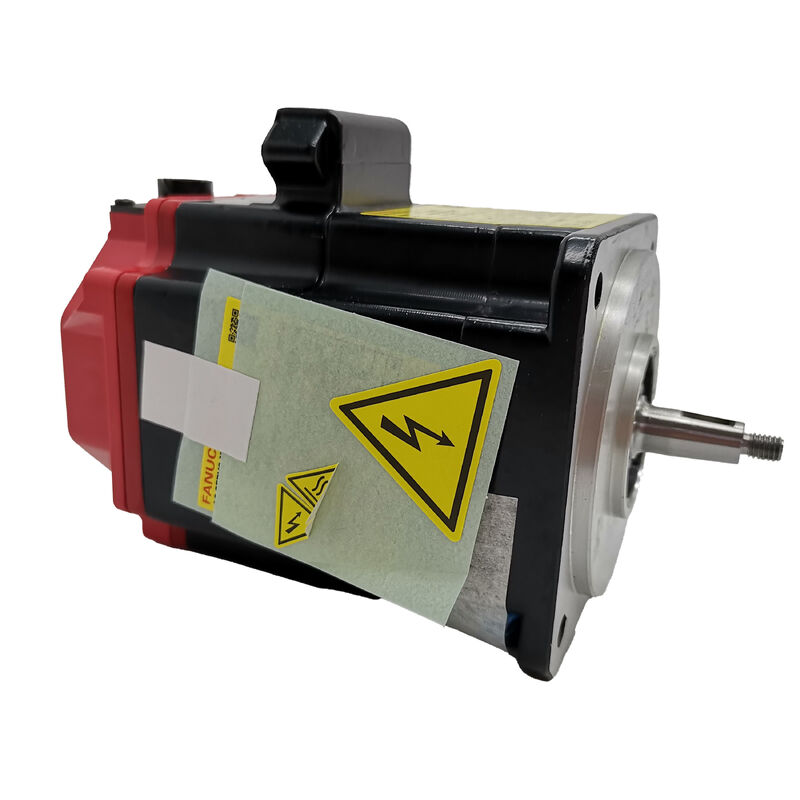

FANUC A06B-0205-B100 AC servomotor - Alfa iF 2/5000-serie
Gebouwd voor de eisen van de moderne CNC-bewegingsbesturing
Wanneer een werktuig een soepele, herhaalbare asbeweging bij hoge cyclustijden nodig heeft, is de keuze van de servomotor belangrijker dan de meeste mensen beseffen.De FANUC A06B-0205-B100 is een wisselstroom servomotor uit de Alfa iF-serie een lijn die een rustige reputatie heeft verdiend op fabrieksvloeren in de automobielindustrie, ruimtevaart en precisiebewerkingsomgevingen om precies te doen wat er gevraagd wordt, shift na shift.
Deze motor rijdt met een nominale snelheid van 4000 t/min en een maximale snelheid van 5000 t/min, met een stoelmoment van 2,0 Nm en een nominale kracht van 0,75 kW (1,0 pk).het geven van een solide punch voor versnelling eisen in high-speed positionering toepassingenHet weegt slechts 4,3 kg en is compact genoeg om in een nauw omhulsel van de werktuigmachine te passen zonder de prestaties in gevaar te brengen.
De B100-variant wordt geleverd met een rechte as (φ10 mm) en de FANUC Alpha iA1000-pulscoder, waarmee een hoge resolutie positiefeedback mogelijk is die essentieel is voor gesloten-lusservo-besturing.Er is geen geïntegreerde rem op deze configuratie, waarbij de voetafdruk en de traagheid van de rotor 0,000526 kg*m2 bedragen.
Technische specificaties in een oogopslag
| Parameter |
Waarde |
| Nominale output |
00,75 kW / 1,0 pk |
| Nominale snelheid |
4,000 RPM |
| Maximale snelheid |
5,000 RPM |
| Stallingskoppel |
2.0 Nm |
| Maximaal koppel |
8.3 Nm |
| Stallcurrent |
3.5 A (rms) |
| Torkconstante |
0.57 Nm/A (rms) |
| Inertie van rotor |
0.000526 kg*m2 |
| Beveiligingsweerstand |
1.1 Ω |
| Temperatuurtijdconstante |
20 minuten. |
| Type as |
recht, φ10 mm |
| Encoder |
Alpha iA1000 Pulse Coder |
| Gewicht |
40,3 kg |
Waar het wordt gebruikt
De A06B-0205-B100 is een natuurlijke pasvorm voor CNC-bewerkingscentra, draaicentrums en freesmachines waar compacte asmotoren worden gekoppeld aan FANUC-servoversterkers.Het wordt ook gebruikt in robotwerkcellen., geautomatiseerde assemblagelijnen en meerassige portiersystemen waarbij een consistent koppelrespons bij verschillende snelheden niet onderhandelbaar is.
De Alfa iF-serie is ontworpen met integratie in het achterhoofd. Deze motoren werken binnen het bredere FANUC servo-ecosysteem.het eenvoudig maken van het instellen van parameters en het oplossen van problemen voor ingenieurs die al bekend zijn met FANUC CNC-systemenDe uitgang van de pulscodeerder wordt rechtstreeks in de FANUC-servo-aandrijvingen gevoerd, zonder dat er extra signaalconditionering nodig is.
Compatibiliteit en uitwisselbaarheid
Deze motor is compatibel met FANUC-servoversterkermodules uit de αi-versterkerfamilie.Het kan versleten of beschadigde motoren vervangen in bestaande machineinstallaties zonder dat wijzigingen nodig zijn om in de meeste gevallen de aandrijvingsparameters aan te passenWanneer u een vervanger zoekt,controleer altijd de asconfiguratie en het type encoder ten opzichte van de oorspronkelijke eenheid subtiele verschillen in de achtervoegselcodes kunnen verschillende oriëntatie van de aansluiting of as afmetingen betekenen.
Vaak gestelde vragen
V1: Wat is het verschil tussen de A06B-0205-B100 en de A06B-0205-B000?
A: Het belangrijkste verschil ligt in de schacht- en aansluitconfiguratie.terwijl de B000 de basiskonfiguratie is ?? as- en aansluitingsopstelling verschillen tussen de achtervoegselvariantenControleer altijd het achtervoegsel van de originele motor voordat u een vervangende bestelt.
V2: Welke FANUC-servo-aandrijving is compatibel met deze motor?
A: Deze motor is ontworpen om te werken met FANUC αi-servoversterkers.Raadpleeg de aandrijfdocumentatie voor astoewijzing en parameterinstellingen.
V3: Is de A06B-0205-B100 voorzien van een vasthoudende rem?
A: Nee. De B100-configuratie bevat geen geïntegreerde vasthoudende rem.een verticale as die de positie moet houden wanneer het vermogen wordt afgesneden, te identificeren met een andere achtervoegselcode.
V4: Wat is de verwachte levensduur en wat veroorzaakt meestal storingen?
A: Onder normale bedrijfsomstandigheden en regelmatig onderhoud staan FANUC Alpha iF-motoren bekend om hun lange levensduur.en afbraak van de isolatie door oververhitting of overmatige trillingenHet behoud van de motor binnen de nominale belasting en de omgevingstemperatuur verlengt de levensduur ervan aanzienlijk.
V5: Kan deze motor worden gerepareerd of moet hij direct worden vervangen?
A: Beide opties zijn haalbaar, afhankelijk van het type storing. Encoder storingen en lager vervangingen worden gewoonlijk behandeld door FANUC-geautoriseerde reparatiefaciliteiten. Voor wikkeling of ernstige mechanische schade,In het algemeen is de vervanging kosteneffectiever.Er zijn op de markt gereconstrueerde eenheden verkrijgbaar die een praktisch alternatief kunnen zijn wanneer de levertijden voor originele nieuwe voorraden lang zijn.
