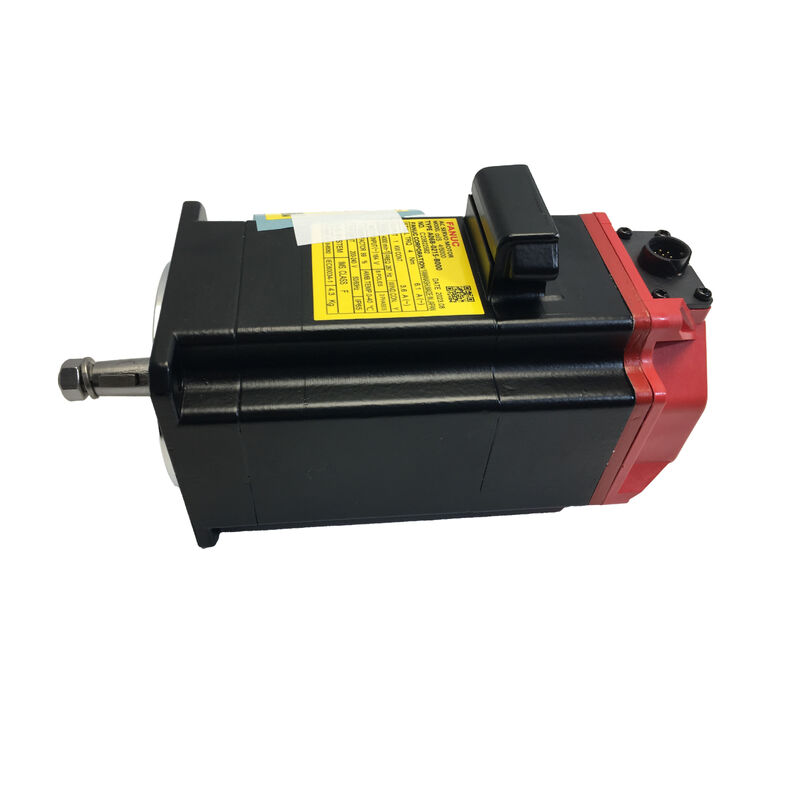

Fanuc AC servomotor A06B-0212-B001

βis-serie · zonder remmen · compacte wisselstroomservomotor voor CNC-horizontale asvoerkontrole

Consistentie is de belangrijkste prestatiemeter

De maximale koppelomstandigheden zien er goed uit op een datasheet.000. of de oppervlakte afwerking op de laatste cyclus van de schakeling overeenkomt met de eerste. of de motor introduceert variabelen de CNC moet compenseren voor,Of hij blijft rustig en laat het besturingssysteem zijn werk doen..

De Fanuc A06B-0212-B001 is gebouwd rond die tweede reeks criteria.Het behoort tot de βis-servomotorenserie van FANUC, het compacte onderdeel van een serie die machinewerktuigen in alle belangrijke productiesectoren aandrijft, en draait zonder geïntegreerde rem.Het is een motor die is geoptimaliseerd voor wat een voedingsas eigenlijk nodig heeft: nauwkeurig,herhaaldelijke beweging die gedurende de gehele productiedaag consistent wordt geleverd, rechtstreeks verbonden met een FANUC aandrijfsysteem zonder de compatibiliteitsoverhead die bij niet-OEM-alternatieven wordt aangeboden.

Specificaties

De ingenieursbeslissingen die bij de productie worden genomen

Absolute encoder ∙ asbewustzijn zonder infrastructuurWanneer de machine opnieuw wordt opgestart, of na een geplande stopzetting, worden de positiegegevens voortdurend opgeslagen in de seriële encoder, onafhankelijk van een externe batterij of mechanisch referentiesysteem.een noodstopDe controller weet al precies waar de as zich bevindt. Geen homing routine. Geen herpositionering vertraging. De volgende cyclus start vanaf een bekende, geverifieerde positie.

IP67 aan het einde van de as ∙ het detail dat de levensduur bepaalt.In actieve bewerkingsomgevingen spatst de snijvloeistof niet alleen, het mist, het migreert, en het werkt zijn weg naar elke opening die de behuizing biedt.De IP67-classificatie op de asdichting is de specificatie die het koelmiddel op de lange termijn uit de encoder- en lagerholte houdt, niet alleen tijdens de eerste weken van de operatie.

Een koppel dat niet varieert met de snelheid.Een laagversnellingsmoment is een motorkenmerk dat tijdens het afwerken rechtstreeks op bewerkte oppervlakken overgaat.De βis-winding geometrie controleert deze uitslag onregelmatigheid in het volledige werkingssnelheidsbereikHet resultaat is een consistentie van het oppervlak dat voortkomt uit het gedrag van de motor, niet van de CNC die eromheen moet compenseren.

Thermisch evenwicht door continue werking.Een motor waarvan de temperatuur vroeg in de dienst stabiliseert en daar blijft, produceert een voorspelbaar asgedrag van uur één tot uur tien.De isolatieklasse en de selectie van de lagers op de A06B-0212-B001 zijn beide gekozen voor duurzaam gebruik niet voor machines die in- en uitschakelen met langere afkoelingsperioden tussen de werkzaamheden.

Een raamgrootte die installatieopties opent.De compacte βis omhulsel past in machineplatforms waar grotere servomotoren gewoon niet passen.Dat is geen prestatiebeperking, het is de specifieke ontwerpkenmerken die deze motor de juiste pasvorm maken voor een categorie machines die niet iets groters kunnen opnemen..

De machines waarmee deze motor werkt

Denk aan de CNC toepassingen waar de voedingsas motor wordt verwacht om een hoog aantal cycli te doen, in een relatief kleine installatie ruimte,met toleranties die geen ruimte hebben voor de motor om een prestatievariabele te zijnDat is het profiel waar deze motor naar richt.

Compacte CNC-draaiblokken.X- en Z-as voedingscontrole op draaicenters met een gemiddelde tot hoge cyclus.De absolute encoder zorgt ervoor dat de positioneringsreferentie intact is over batchveranderingen en schakeling overgangen zonder dat een homing sequentie tussen delen.

Kleine verticale bewerkingscentra.In compacte VMC-platformen is de beschikbare motormontage ruimte een harde beperking.Het kleine frame van βis lost het ruimteprobleem op zonder de specificatie van de encoder of de compatibiliteit van de aandrijving waar het FANUC-besturingssysteem van afhankelijk is, weg te ruilen..

Borings- en afvoercentra.De voedingsas op een tapcentrum keert de richting voortdurend gedurende de productiedag om.Lage traagheid en snelle koppelrespons zijn de motorkenmerken die de cyclustijden consistent houden en voorkomen dat positiefouten zich over cycli heen ophopen.

secundaire en hulpassen.Roterende tafels, gereedschapsschakelaars, chipverwijderingssystemen en palletpositiemechanismen op multiprocesmachines hebben compatibiliteit met het FANUC-protocol en betrouwbare positionering nodig.maar vereisen niet de fysieke grootte of de uitgangscapaciteit van een motor van de αi-serieDe βis-serie is de juiste laag voor deze rollen, en de A06B-0212-B001 zit aan het compacte einde ervan.

Wat de secundaire markt verkeerd doet en wat het kost

Gebruikte, gerenoveerde en opnieuw vervaardigde FANUC-servomotoren worden in grote hoeveelheden op de markt aangeboden.Een betekenisvol deel daarvan is niet-eenheden met een bedrijfsgeschiedenis die niet als zodanig zijn gemarkeerd., wordt naast nieuwe voorraden gepresenteerd op een manier die het onderscheid gemakkelijk te missen maakt.

Het praktische probleem is niet het prijsverschil, maar de informatiegaping.hoeveel thermische cycli de isolatie heeft doorgemaaktHet is niet duidelijk of de lagers intern vermoeid zijn vanwege de vorige belasting.als een geleidelijk toenemende as na een fout, een intermitterende codeerfout, of een lagergeluid dat zich maanden in gebruik ontwikkelt.

Met een nieuwe A06B-0212-B001 wordt die onzekerheid weggenomen.Volledige OEM-garantie van kracht vanaf de datum van installatieDe motor loopt jarenlang onbewaakt in een machine... en de conditie waarin hij begint, is het fundament waarop alles anders gebouwd wordt.

Installatiecontrolelijst en onderhoudsbegeleiding

Voordat de motor bij de machine is:Vergelijk de beta-i versterker module met de huidige specificatie van de motor.En het oplossen van het probleem in de aandrijfkast kost meer tijd dan het opvangen in de planning. Also verify shaft dimensions and connector positions against the machine mounting drawing — dimensional assumptions between βis generations have caused installation problems that a drawing check would have prevented.

Bij eerste aansturing:Bevestig dat de encoder-feedback schoon is, de volgende fout is binnen de specificatie,En de schijf meldt geen storingen.Dit duurt een paar minuten en stelt een basislijn voor vergelijking bij toekomstige servicecontroles.

Tijdens de productie:De axis wordt regelmatig gecontroleerd na een fout via het CNC-diagnostisch scherm.Een langzame opwaartse trend gedurende weken is de kenmerkende vroege waarschuwing voor afbraak van de afdichting van de encoderkabel in omgevingen blootgesteld aan koelmiddelDe oplossing is een vervanging van de kabel in een gepland onderhoudsvenster.

Voor opgeslagen eenheden:Bewaar temperatuur tussen 0 °C en 40 °C, relatieve luchtvochtigheid onder 75%, zonder condensatie.Draaien van de as met de hand om de zes maanden om te voorkomen dat het lager brinelling onder aanhoudende statische contactbelastingBewaar het apparaat in de originele verzegelde verpakking tot de dag van installatie.

Vaak gestelde vragen

V1: Is de A06B-0212-B001 voorzien van een ingebouwde rem?Het achtervoegsel B001 duidt op een configuratie zonder remmen. Deze motor is ontworpen voor gebruik op de horizontale as waarbij de belasting niet mechanisch hoeft te worden vastgehouden wanneer de kracht wordt verwijderd.Voor toepassingen met verticale assen of onder zwaartekrachtbelasting is een variant met rem in de βis-serie vereist de A06B-0212-B001 is niet de juiste specificatie voor die gebruiksgevallen.

V2: Welke versterker is nodig om deze motor te laten werken?De A06B-0212-B001 is ontworpen voor gebruik met FANUC βi SVU- of βi SVM-servoversterkers.De capaciteit van de versterkermodule moet overeenstemmen met de nominale stroom van de motorDit is een van de meest gemiste controles en de meest betrouwbare verantwoordelijke voor aandrijfalarmen bij het eerste opstarten.

V3: Zal deze motor als vervanging van een eerdere β-serie-eenheid werken?De β-serie maakt gebruik van een bijgewerkt seriële encoder protocol in vergelijking met de oorspronkelijke β-serie, die CNC parameter wijzigingen na installatie vereist.Fysieke verbindingsposities kunnen ook verschillen tussen motorgeneraties. Bevestig de pasvorm en plan voor een parameterreview voordat u de as uitvoert.

V4: Welke FANUC CNC-systemen ondersteunen deze motor?De A06B-0212-B001 is compatibel met FANUC 0i-D, 0i-F, 30i, 31i en 32i-series controllers wanneer deze worden gekoppeld aan de geschikte βi-servoversterker.de compatibiliteit moet onafhankelijk worden bevestigd voordat deze motor wordt gespecificeerd.

V5: Hoe controleer ik of een apparaat nieuw is voordat ik het koop?Nieuwe eenheden worden in verzegelde FANUC-verpakkingen aangeboden met intacte authenticiteitslabels, een schacht die geen slijtage of contactmarkeringen op de sleutelpoort vertoont en een serienummer zonder eerdere servicegeschiedenis.Vraag de verkoper om schriftelijk de nieuwe voorraadstatus te bevestigen en indien gevraagd de documentatie van de aankoop te verstrekkenIndien de verpakking is geopend of de bronnen niet beschikbaar zijn, dient dit te worden verduidelijkt voordat de aankoop is voltooid.
